Почему иногда реле напряжения отключается без причин – интересный случай в моей практике

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

На днях наткнулся на интересный случай – в приборной панели, которую подобрал не я, а мой друг, начало самопроизвольно гаснуть реле напряжения – их было 3 на все три ступени.

Он решил посоветоваться со мной, и я, собрав такую ​​же схему в своей мастерской, понял почему – читайте дальше!

Импульсное реле – источник бросков напряжения

Дело в том, что в этом пульте было импульсное реле, выполнявшее функцию главного выключателя. Это реле имеет два стабильных положения «ВКЛ» и «ВЫКЛ», в которых реле остается неопределенно долго, даже после снятия напряжения. А переключение происходит импульсным сигналом, который запитывается кнопкой на релейном входе.

именно при включении реле произошло хаотичное отключение реле напряжения – одно или два одновременно. Я быстро понял, что проблема здесь – но что делать и что с этим делать? Мне на помощь пришел супрессор или сетевой фильтр. Как это работает?

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

Устройство подавления импульсов

Он состоит всего из трех частей: конденсатора, который потребляет скачки напряжения или тока, варистора, ограничивающего ток, когда конденсатор заряжен, и резистора, который позволяет конденсатору безопасно разряжаться после снятия напряжения.

Если вы подключите это устройство параллельно с катушкой, которая испускает скачки напряжения, она поглотит их, не позволяя им проникнуть дальше в цепь, а это означает, что реле напряжения перестанет работать.

Собрал тестовую схему и все прошло именно так: реле напряжения перестали отключаться. Итак, малой кровью решили проблему, ради которой уже хотели починить весь щит – а это затраты на многие тысячи рублей.

Спасибо за чтение: ставьте лайк и подписывайтесь на канал «Электрика для всех»

Источник

Ремонт реле напряжения

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

Эпический сказ «Папка-ремонтник».

В общем лет десять назад во время ремонта берлоги, я обратил внимание что лампочки подозрительно блымают. Засунув тестер в розетку окуел. Там напряжение было в районе 180 и скакало до 250…
Ессно надо спасть что можно. Рванул молнией в Эпицентр и купил реле напряжения дижитоп на 16А с контактором двухполюсным на 25А.
Смонтировал в щитке и… свет ушел навсегда. Реле измерило то что было в сети и видать тоже окуело от результатов. Оно категорически отказалось включать хату в эту гадость. Чем в последствии спасло ее (хату) от прыжков напряжения при отгорании нуля на ТП.

Но время свое берет. Прошло 10 лет и реле стало как то странно работать — показания прыгают контактор гудит… А потом и вовсе стало измерять нормальное напряжение и отключать контактор. Ясное дело что необходимо лечить пациента.
Вскрытие показало что визуально все в порядке. Хм. Контрольные замеры показали что реле правильно работает пока не включает реле. И тут же отрубается. Вывод — не тянет блок питания. Он сделан примитивно по классической схеме с балластным кондером на 1 мкф. Проверка постоянным напряжением (от блока питания через балластный резистор) показала что диодный мост, стабилитроны, кондеры и КРЕН5В в порядке. Дело скорее всего в мощном пленочном балластном кондёре — 105J 630V.
На рынке приобрел за десятку такой же, только с другим разбросом — 10%. Но на работу это никак не повлияет. Замерил его емкость — около 0,95 мкф.

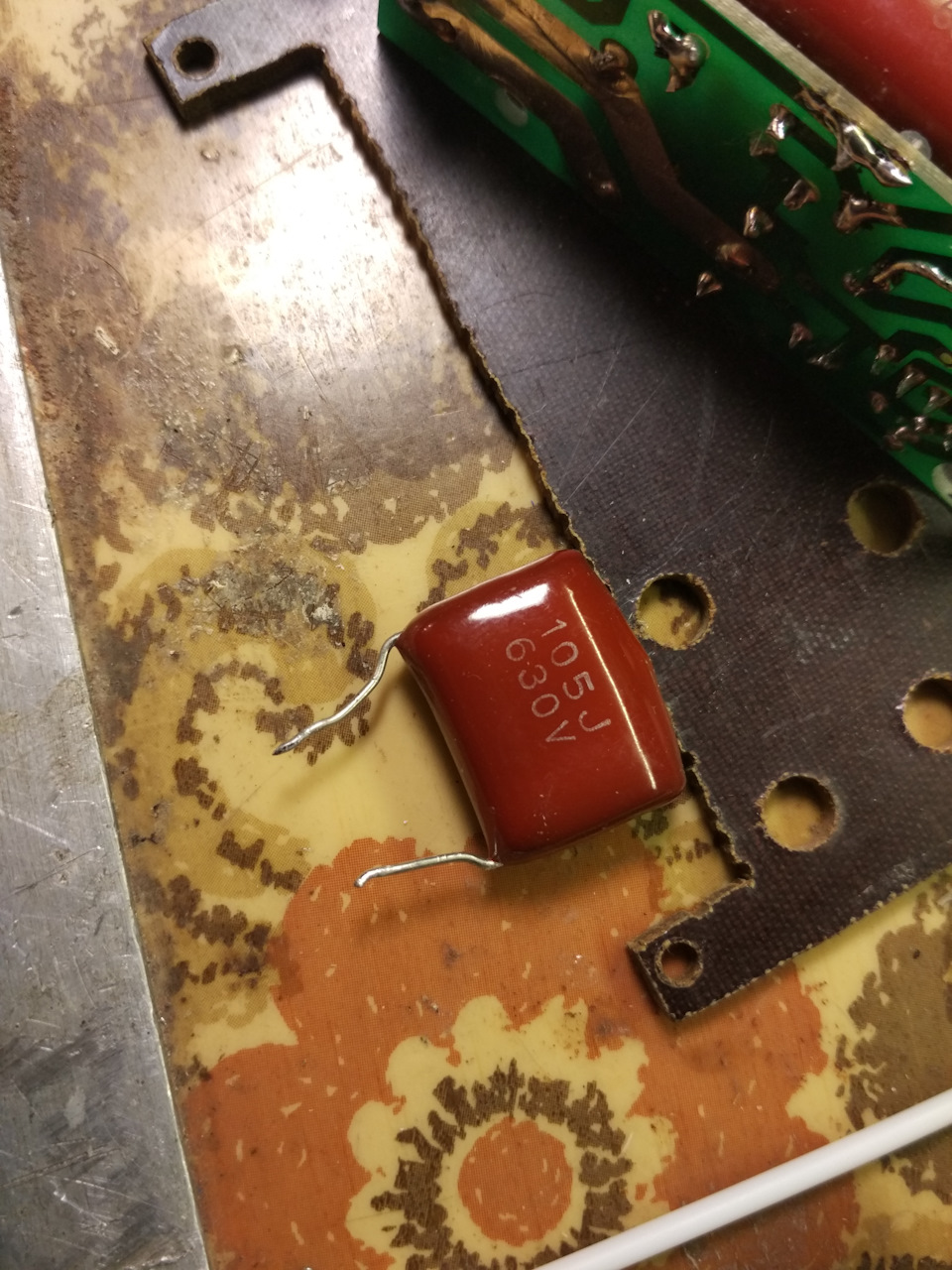

Выпаял старый и тоже его замерил — оказалось всего 0,56 мкф… Этого я не ожидал. Даже если тестер немного врёт, то относительные показания будут точные. То есть емкость таки подсела и сильно. Я впервые с таким сталкиваюсь. Непонятно чему там деградировать и ломаться.

Далее дело техники — замена кондера и вуаля — реле снова в строю. )))
Цена вопроса 12 грн и час работы.

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

UPD. К стати вспомнил одно свое наблюдение. Когда контактор был включен через это реле он достаточно громко гудел и я считал что это вполне нормальный режим его работы. Однако, когда реле пришлось снять на время ремонта, то с удивлением обнаружил что контактор тупо МОЛЧИТ! Ну едва-едва слышно. Как же так? Я его потряс подергал, ничего не понял и забыл/забил на него. Думаю сам починился внезапно.
Отремонтировал реле и стал ставить его обратно. Включаю и снова слышу «любимый» гул контактора… я в ахуе. и начал думать что же такое.

Думаю причина (исключительно — имхо, чисто догадки и предположения, не проверял) в пониженном напряжении питания. Дело в том что там, в емкостном БП собрана мостовая схема выпрямителя со стабилитронами в плечах. Стабилитроны на 10В. И соответственно на вход КРЕН5В идет 10 В что конечно снижает тепловыделение и для кренки хорошо. Хотя какая там потребляемая мощность — копейки. А реле которое включает выход стоит на 12В. Но это как бы в диапазоне — больше 0,8Uном. И реле таки включается…
Однако есть нюанс — там реле включено после маломощного емкостного БП и напряжение поддерживается кондёром. Когда включается реле оно сильно подгружает кондер и растут пульсации вых напряжения. И скорее всего, в какой-то момент времени, напряжение питания реле становится близко к критически минимальному и сила прижима контактов уменьшается. Получается этакая модуляция. далее эта модуляция идет на контактор и он работает как усилитель, начиная гудеть. Включаю напрямую — гудение уходит… хз как еще объяснить.

Придумал выход — заменить реле оптосимистором. Прикупил на рынке парочку МОС3063 — у них ток срабатывания — 5мА, контроль перехода через ноль, 600В рабочее. Чудесно. И не нужен на выход никакой силовой симистор типа ВТ. Моща то у контактора копеечная, а симистор по паспорту держит 1А.При этом упадет нагрузка на БП и можно будет не париться по поводу деградации кондеров )))

Источник

По просьбе трудящихся.

Начну с небольших объяснений понятным языком по поводу его применения.

Если есть фото и марки производителя, то пост носит ИСКЛЮЧИТЕЛЬНО ИНФОРМАЦИОННЫЙ ХАРАКТЕР, рекламировать никого не собираюсь и не буду!

Реле напряжения никаким волшебным образом не стабилизирует напряжение.

Оно контролирует напряжения в пределах заданных настроек и только включает/отключает потребителя, если что не так.

Есть кипа бумаг, в которых написано про нормативы напряжения для электроприборов.

Стандартно в России за эталон бытового напряжения признаны 220В, а теперь уже во многих регионах 230В.

Реле используется для защиты бытовых (и не очень) электроприборов.
От чего же это реле защищает?

1. Низкое напряжение.

Опасно тем что от него чаще всего горят двигатели и компрессоры ну и другие электроприборы тоже.

2. Повышенное напряжение.

Большинство нормальных электроприборов сделано на работу в диапазоне 200-240 вольт

Но почему же 240? А потому что! Это очень скользкая тема и я не хочу о ней говорить! (Шутка).

3. Отгорание ноля (приход 380В в гости)

В интернете полно видео по поводу этой темы.

Если ваш подъездный щит выглядит так:

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

То просто необходимо подумать об установке реле напряжения.

4. Частые отключения электроэнергии

Когда например частота отключения 1-2 минуты, то это может критично сказаться на многих приборах. Опять тот же холодильник может сгореть или, например, плата питания газового котла. На некоторых моделях реле можно настроить время включения от 5 секунд до 30 минут.

Полный перечень от чего защищает, любой производитель красиво расписывает в инструкции к своим приборам.

Вернемся к нашим Релешкам.

Основные вещи, которые есть в реле:

Ну а теперь немного фото с подписями и честно стыренных из инета:

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

Реле напряжения со свисто-перделками и прочими плюшками Provolt-63А в работе:

Амперметр и Ваттметр? Зачем? Ну чтобы было!

Еще эта бешеная ебалайка истошно пищит перед включением и отключением, но пищалка отключается.

Плюс этого реле в том, что у него есть настройка по температуре! Если реле нагревается больше заданной температуры, то оно отключит напряжение.

Цена за все эти навороты 4560р ( на момент написания поста).

Есть еще реле напряжения розеточного типа.

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

Данное реле на 16 ампер (3520Вт) помогает защитить ваши электроприборы подключённые только через него.
Очень удобный вариант для тех, кто снимает жилье, и для тех, кто боится, что реле своруют из щитка.

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

Реле от бывшего производителя пушек для фошЫсткой Германии

Всего за 2460р будет серой мышкой-ниндзя в шкафу.

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

Все зависит от производителя.

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

Если есть частный дом, то непременно ставь себе такую махину! Сразу все 3 фазы контроллирует и без костылей и палок!

Первое в России реле на 3 фазы прямого подключения. Принцип однофазного, только сразу всё отключать будет за скромные 6670р.

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

Подведу итог этого обзора и ликбеза:

На своей практике повидал много случаев сгорания бытовой техники и дорогостоящей аппаратуры из-за простого скачка напряжения или приходы в гости 380В.

Если бы стояло реле от 1500 рублей, то таких проблем не было.

Из моего личного опыта:

Ставлю реле в обязательном порядке. Будет или не будет скачок напряжения, но пусть лучше есть защита, чем потом нести в ремонт или на помойку сгоревшую технику.

Рекомендую вместе с реле использовать стабилизатор напряжения для чувствительной к прыгающему напряжению аппаратуры. Если будет интересно напишу про них отдельно.

Стабильного Вам напряжения! Спасибо, что Вам интересны мои посты.

Реле от АВВ в бытовой щиток поставить не получится. Эта дура для промышленных щитов. Даже если вырезать пластрон под реле, у дешманских бытовых щитков не закроется дверь.

Не совсем понятно, как наличие реле спасет в ситуации с газовым котлом «Valiant» (который при 200 и ниже вольтах начинает выдавать ошибку и не включается)? Реле же просто отрубит потребителей, так что котёл точно так же не включится. Т.е. хана отоплению и водопроводу полюбому.

Очень, знаете ли мне эта релюшка помогла бы в этой ситуации.

А иногда надо и несколько минут держать его выключенным что бы «мозги попустило».

У меня стоят именно такие, могу рекомендовать. На гарантию пока ни одно не ушло, а гарантия у них 5 лет.

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

Плюсы этого реле, что может отключать как все три фазы сразу, так и отдельно (синхронный и асинхронный режим).

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

Просьба пояснить насчет УЗО. В чем функциональное отличие от данного реле, является ли альтернативой, что лучше?

Обещали пост про стабилизаторы, интересно, ждем))

ТС, спасибо за обзор.

Как оно вообще работает на практике,часы на микроволновке не успевают сброситься?

поставил реле на холодильник..узнал что в сети постоянные перепады,и что холодильник может не запускаться пару часиков.естественно все размораживалось.так что реле хорошо,но не вариант.надо еще стабилизатор

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

В однофазной сети мне кажется не актуальным или есть аргументы?

да вот нифига))) это для тех у кого кулькулятора нет)))

Закон Ома и закон Джоуля-Ленца для чайников: почему может меняться фактическая мощность одного и того же электронагревательного прибора

Это объявленная ранее публикация о том, как благодаря закону Ома и закону Джоуля-Ленца один и тот же водонагреватель может как заработать, так и не заработать через автоматический выключатель одного и того же номинала, а один и тот же чайник может нагревать воду с разной скоростью.

Читатель мог подумоть, что физика в объеме школьной программе никогда не понадобится в обычной жизни, но вот прямо сейчас она как понадобится.

Простой бытовой сюжет начинается с мыслей о ежегодном плановом отключении горячей воды и поиска проточного водонагревателя, который можно включать в «обычную» розетку на 16 ампер. Рынок предлагает несколько моделей с заявленной мощностью в 3500 ватт. В описании так и указано: «мощность 3500 ватт». Делим 3500 ватт на 220 вольт – получаем силу тока 15.91 ампера, как раз немного меньше, чем 16 ампер.

Именно поэтому мощность не 3400 и не 3600 – выбрано максимальное «круглое» значение мощности, которое должно безопасно получаться из обычной розетки на 16 ампер. Это в теории, а на практике.

. читаем отзывы на одну и ту же модель водонагревателя. Одни покупатели пишут, что водонагреватель работает через автоматический выключатель на 16 ампер, другие – что такой выключатель стабильно отключается через несколько минут работы водонагревателя. Одни покупатели пишут, что работает без нареканий, другие – что проводка становится теплой.

Это ЖЖЖЖЖ явно неспроста. Неправильные пчелы? Нет, это проявление закона Ома и закона Джоуля-Ленца.

В описании водонагревателя рядом с текстом «мощность 3500 ватт» также написано «напряжение 220 вольт». Читать нужно так: «мощность составляет 3500 ватт при напряжении питания 220 вольт».

Фактическое значение сетевого напряжения может отличаться от номинального по целому ряду причин. В зависимости от состояния электросетей и настройки трансформаторов на подстанциях напряжение может постоянно быть немного ниже или немного выше номинального. Помимо этого фактическое напряжение может меняться в течение суток из-за колебаний потребления электроэнергии.

Это нормально, пока отклонение от номинала остается в пределах, установленных нормативами. Бывает еще, что напряжение отличается от номинального в нарушение требований нормативов – читатель наверняка слышал истории о даче, где электросети изношены или перегружены и чайник еле-еле греет, а стиральная машина не включается и надежно работает только зарядное устройство с диапазоном входных напряжений 100–240 вольт.

Все производители электроприборов, которые не хотят разориться на замене сломавшихся электроприборов и компенсации вреда от их возгораний, делают электроприборы так, чтобы они безопасно работали в широком диапазоне допустимых по нормативам напряжений. Безопасная работа – хорошо, но при изменении напряжения может меняться сила тока через электронагревательный прибор и в результате будет изменяться его фактическая мощность.

Пришло время вспомнить закон Ома.

Закон Ома для участка цепи записывается обычно вот так:

I – сила тока в участке цепи, U – напряжение на его границах, R – электрическое сопротивление участка.

Из этого соотношения прямо следует, что при неизменном электрическом сопротивлении и возрастании напряжения сила тока возрастает линейно. Напряжение возрастает на 10 процентов – сила тока тоже возрастает на 10 процентов. При убывании напряжения сила тока линейно убывает.

При протекании электрического тока через участок цепи в нем выделяется тепло, это так называемое тепловое действие электрического тока. Мощность выделяемого тепла определяется так (следствие закона Джоуля-Ленца):

P – мощность выделяемого тепла, I – сила тока, R – сопротивление.

Из этого соотношения следует, что при неизменном электрическом сопротивлении и возрастании силы тока мощность тепла возрастает квадратично. Сила тока возрастает на 10 процентов – мощность выделяемого тепла возрастает на 21 процент (1.10 × 1.10 = 1.21).

Поэтому при неизменном электрическом сопротивлении и возрастании напряжения мощность выделяемого тепла возрастает квадратично. Это следствие двух указанных выше соотношений. Напряжение возрастает на 10 процентов – сила тока также возрастает на 10 процентов и мощность выделяемого тепла возрастает на 21 процент.

Это не бесполезная теория. Производители бытовой техники, которые собираются продавать технику в как можно большее число государств, учитывают, что входное напряжение может немного отличаться, и в описании чайника указывают например следующее: «220–240 вольт 2000–2400 ватт». Верхнее значение диапазона напряжения на 9 процентов выше нижнего, а верхнее значение диапазона мощности на 19% выше нижнего – мощность выделяемого тепла квадратично растет с ростом напряжения. Это следствие закона Ома и закона Джоуля-Ленца.

Да, один и тот же чайник может потреблять разную мощность в зависимости от фактического напряжения в электросети. Сила тока через нагревательный элемент чайника также может изменяться в зависимости от напряжения. Скорость нагревания одного и того же объема воды на одну и ту же разность температур будет разной в зависимости от напряжения в электросети. Это следствие закона Ома и закона Джоуля-Ленца.

И то же самое с водонагревателями. «мощность 3500 ватт напряжение 220 вольт». А фактическое напряжение не 220, а 230 вольт – это допустимо по действующим в России в 2021 году нормативам. Фактическое напряжение выше указанного на табличке водонагревателя на 4.55 процента. Сила тока будет выше также на 4.55 процента – не 15.91 ампера, а 16.63 ампера. Мощность составит 3825 ватт.

При фактическом напряжении 235 вольт (на 6.8 процента выше указанного на табличке) сила тока будет 17 ампер, а мощность – 3993 ватта.

Надо бы подумоть о таком неудобстве: повышение силы тока приведет к увеличению нагрева проводов, их соединений и розетки. Розетка-то как была на 16 ампер, так и осталась, и провода все те же и скрутки и клеммники никуда не делись. Но пока не будем обращать на это внимание, пока попробуем оценить.

. сколько времени потребуется автоматическому выключателю, чтобы сработать при таких превышениях силы тока выше номинала? Здесь придется выйти за пределы школьной программы по физике.

Ответ на этот вопрос дает так называемая время-токовая характеристика автоматического выключателя. Она показывает, сколько времени требуется для срабатывания автоматического выключателя в зависимости от того, насколько фактическая сила тока превышает номинал выключателя. Время срабатывания разное при разной температуре воздуха – если автоматический выключатель хуже охлаждается, он при той же силе тока быстрее прогреется и сработает раньше. Это не знакомый электрик – сын маминой подруги – сказал, это написано.

. в увлекательном документе ГОСТ Р 50345-2010 (является действующим на 2021 год).

Неисправимо оптимистичные читатели могут написать в комментариях о пункте 3.5.15 этого стандарта («условный ток нерасцепления») и заявить, что автоматический выключатель обязан не отключаться в течение не менее часа, если фактическая сила тока не превышает номинал выключателя более чем на 13%. В случае выключателя на 16 ампер речь идет о токе силой чуть больше 18 ампер. Вроде бы есть простор (на возможный перегрев проводов, соединений и розетки все еще не обращаем внимания).

Но помимо пункта об «условном токе нерасцепления» есть и другие интересные и важные. Например, в 8.6.1. рассказывают о «нормальной время-токовой характеристике» – она задается для «температуры окружающего воздуха» 30 градусов.

«Температура окружающего воздуха» – это не температура воздуха в помещении, а температура воздуха вокруг выключателя внутри электрощита. Внутри того же самого щита метры проводов, клеммники, другие выключатели, и все они могут нагреваться, вместе сильно прогревая воздух вокруг выключателя (а заодно и собственную изоляцию).

Время срабатывания выключателя, через который включен водонагреватель, будет зависеть и от фактической величины сетевого напряжения, и от охлаждения воздуха внутри электрощита, в котором находится выключатель, и от выделения тепла всем остальным содержимым того же электрощита. Здорово, правда?

Кстати, при увеличении силы тока на 13% его тепловое действие увеличивается. да, на 27.7 процентов. Это дополнительный нагрев всей цепи, в которой протекает избыточный ток. Это нагрев проводов, соединений, розеток. Здорово, правда? Именно о таком испытании своих электрических цепей, которые далеко не всегда сделаны с требуемыми по нормативам запасами, мечтает каждый покупатель бытовых приборов. Условный ток нерасцепления в нормальной время-токовой характеристике уже не выглядит таким привлекательным и теперь не только «решает» проблемы, но быть может и создает новые.

Поэтому электронагревательный прибор с мощностью «на пределе возможного» – это интригующая неопределенность. Может заработать без нареканий, а может беспокоить покупателя перегревом проводов или вызывать срабатывание автоматических выключателей.

Разгадывание таких ребусов – явно не то, к чему обычно готовится покупатель, выбирая бытовой электроприбор, который поставляется с сетевым проводом с вилкой для включения в «обычную» розетку. Он хотел просто помыться теплой водой. Такой наивный.

А теперь. краткий пересказ написанного выше.

1. Чем выше фактическое напряжение, тем большую фактическую мощность потребляет тот же электронагревательный прибор, тем выше сила тока через него и тем больше разогреваются все элементы электрической цепи, в которую он включен, – провода, вилка, розетка, автоматические выключатели и другое содержимое электрощита. Это следствие закона Ома и закона Джоуля-Ленца.

2. Фактическое напряжение может быть разным в разных домах одного квартала, разных подъездах одного дома, разных квартирах одного подъезда и изменяться в течение суток. Это нормально, это случается повсюду, так устроены распределительные электрические сети.

3. Чем выше температура воздуха вокруг автоматического выключателя и чем больше превышение фактической силы тока над номиналом автоматического выключателя, тем быстрее он срабатывает. Так устроены автоматические выключатели. ГОСТ Р 50345-2010 – увлекательный документ.

4. Электронагревательные приборы с мощностью «на пределе возможного» – неоднозначное решение для бытовых приборов, которые покупатель привозит из магазина и включает в «обычную» розетку. Покупатель, который наивно надеялся помыться теплой водой, может застрять в разгадывании разнообразных ребусов.

Источник

Просто про реле!

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

Доброго всем времени! На работе появились прекрасные образцы для наглядного пособия, так что сегодня расскажу про автомобильные реле, типичные неисправности и методы простейшей диагностики.

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

Как известно реле это устройство предназначенное для замыкания/размыкания участков цепи при определённых условия. В данном случае определённым условием являются две величины: ток и напряжение, без достижения значений которых реле работать не будет. Автомобильные реле в основной своей массе подразделяются на 4-х и 5-ти контактные. Реле в современных автомобилях могут достигать до 6-ти контактов, но принципиально не важно у них у всех один принцип и одно назначение. Для простоты рассмотрим обычное 4-х контактное реле которое имеет одну пару управляющих контактов, в схемах они обычно фигурируют как 85, 86, и одну пару силовых, обозначают как 87, 30.

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

Максимальная сила тока «традиционных» автомобильных реле составляет в среднем 30 ампер при 14 вольтах. Обычно характеристики указывают на крышке корпуса, что не мало важно при выборе реле. Например существуют силовые «разгрузочные» реле с силой тока в 70 ампер, они визуально отличаются большими габаритами и гораздо большими размерами силовых клемм.

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

Силовые контакты реле покрывают обычно сплавами серебра и различных металлов, например таких как AgSnO2 и AgNiO, это служит для того чтобы уменьшить переходное контактное сопротивление, а также защитить контакты от быстрого окисления. Но некоторые производители, в основном подделок и китайских реле которые обычно поставляются в комплект к сигнализациям и комплектам подключения противотуманных фонарей, экономят и не покрывают медные контакты.

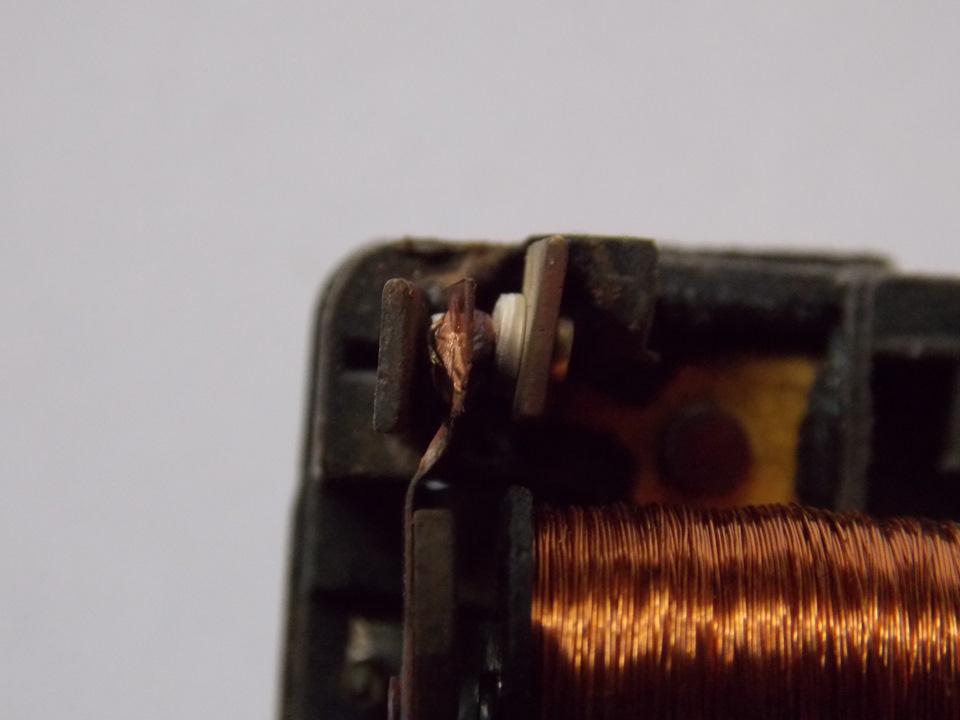

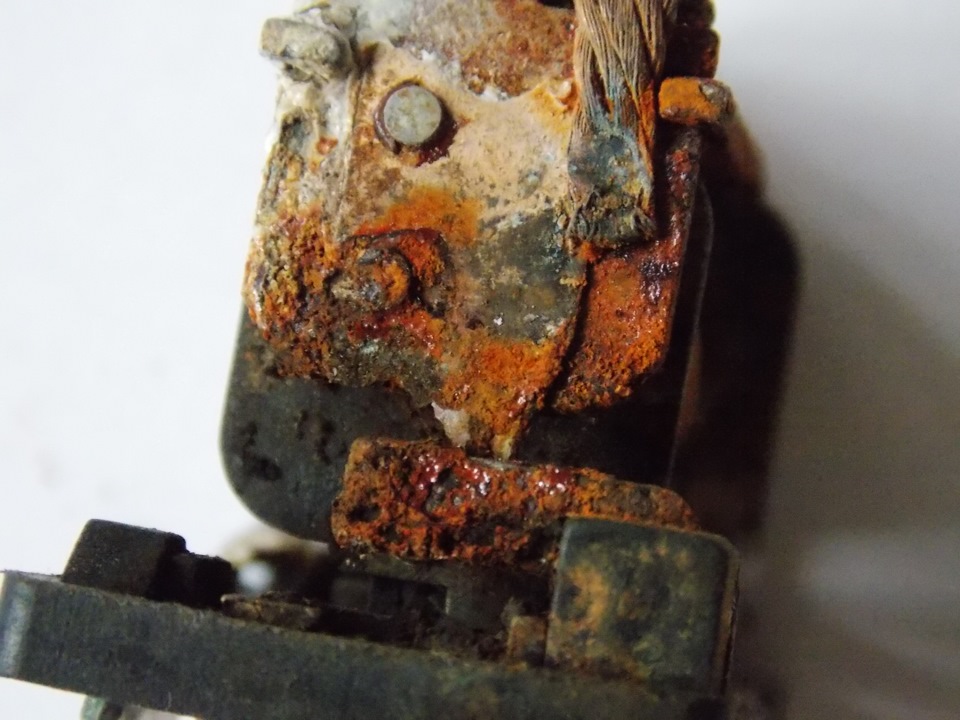

Основной причиной на мой взгляд большинства отказов автомобильных реле является окисление входных клемм соединителей. Но существуют причины связанные с отказом реле внутри «самой коробки». Первая из них слишком большой ток, в результате увеличения которого увеличивается и износ контактов. А при токовой перегрузке контакты запросто могут приварится друг к другу.

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

Проверить его просто подключить управляющие контакты 85, 86 к аккумулятору, а силовые 87, 30 проверить с помощью мультиметра в режиме омметра. Также можно проверить с помощью контрольной лампы, соединив контакт лампы с аккумулятором «+» другой контакт с клеммой реле 87. А контакт реле 30 соединить с клеммой аккумулятора «-«, при этом управляющие контакты реле 86, 85 должны также быть соединены с
аккумулятором. Если реле исправно лампа должна загореться в полный накал. Если реле не исправно лампа может гореть тускло или вобще не гореть! Данный метод проверки очень хорош, если цепь электро потребителя вышла из строя в пути и есть подозрение на реле.

Комментарии 62

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

Кроме вольтажа, есть другие аспекты?

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

Здравствуйте. Такой вопрос: была необходимость вывести + с климы на реостат печки. Нашёл его и так как провод тонкий решил пустить его через реле. 12 вольт на этом проводе есть, соединяю его с 86 контактом, 87ой на массу, но реле не срабатывает…в чем может быть причина?

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

+12 на 86, массу на 85 а не 87

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

Извиняюсь. Не правильно написал. Всё верно, на 85. Но только даю минус на 85тый, тут же напряжение падает до 1вольта и реле не срабатывает.

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

реле 4 конт. Две ножки широкие, две узкие.
Вопрос: на узкие ножки сколько идёт вольт, 12 или 5(как вариант)?

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

На корпусе реле обычно указывают параметры, за частую да на узкие ножки идёт управляющее напряжение, а вот 12 вольт 24, или 6 вольт — например, это должна сказать маркировка. если нет маркировки должен быть код запасной части по нему уже можно определить и делать выводы!

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

У меня спектра. Я снимал для проверки реле бензонасоса. И не пометил как ставить обратно. Как скажется на работе реле если я его поставил не той стоной. Реле 4-х контактное.

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

В финале короткое замыкание в ЭБУ. При изменении мест терминалов реле придёт в действие за счёт протекания небольшого тока через его катушку на ротор электромотора бензонасоса. А приведённые в действие силовые контакты замкнут на прямую ключ/микросхему управления реле в ЭБУ.

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

У меня спектра. Я снимал для проверки реле бензонасоса. И не пометил как ставить обратно. Как скажется на работе реле если я его поставил не той стоной. Реле 4-х контактное.

Ты его другими контактами никак не поставишь, т.к. 1 ножка развернута на 90 градусов

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

Скажите, может ли из-за того что я поставлю реле на больший ток, чем предусмотрено, не срабатывать прибор, например аварийка или фары

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

Из практики реле как раз и рассчитывают на гораздо больший ток чем фактически протекающий в цепи, это обеспечивает долговечность и безопасность. так например соединительные контакты будут меньше нагреваться. На аварийку и фары устанавливаются разные по управлению реле, но в целом установка большего по току не влияет на срабатывание.

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

У меня при включении птф пищит реле, что это может быть? Птф работает от габаритов, когда машина заведённая пищит, а в заглушенном состоянии нет.

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

Какая марка и модель автомобиля? На некоторых современных автомобилях питание ламп накаливания происходит в ШИМ (импульсном) режиме, в т.ч габаритов/ДХО, соответственно неправильно «запитанное» реле может также работать в импульсном режиме (многократное включение выключение) равное частоте импульсов.

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

Реле не даёт лучше, ток а именно лучше протекание. Реле даёт хорошую коммутацию (управление). В некоторых автомобилях например ГАЗель, AUDI 80 b3 b4, 100 C3 и т.д не применяется реле ближнего и дальнего света, вместо этого коммутация происходит подрулевым переключателем. Так же например традиционно реле не применяется на управление вентилятором отопителя салоном. Вопрос реле в удобстве построения электросхем, так же надёжности, дешевезны изготовления и удобности расположения. Однако в современных автомобилях уходят от привычных нам классических реле и монтируют их на монтажную плату блоков управления бортовой сети (блок комфорта) или выполняют транзисторную развязку.

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

Благодарю за подробный ответ. А можете сказать мне за счет чего реле дает лучшее протекание тока? Сколько раз я вскрывал реле внутри маленькая бабина и на неё намотано много тонкой медной проволоки. И за этой бабинки происходит хорошее протекание? Мне интересно)

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

«Маленькая бабинка», это электромагнитная катушка, концы её выходят на клеммы в стандартном обозначении «85» и «86» на импортных ещё попадается «С» и «С1» что означает «Coil» (катушка), соответственно при подаче напряжения (например 12 в или 24 в зависимости от типа реле), возникает магнитное поле которое притягивает пластину соединяющее контакты в стандартном обозначении «30» и «87». Соответственно в реле применяются контакты «смыкания» это когда контакт попадает на контакт и за счёт этого получается лучшее примыкание (контакт) и исключается механический износ, в отличии от тех же подрулевых переключателей или переключателей вентилятора отопителя, где контакты сдвигаются друг на друга и за счёт трения рано или поздно происходит их механический износ. Отчасти по этой же причине в современных автомобилях на замках зажигания, которые по прежнему имеют сдвигающие контакты, применяется ещё разгрузочное реле или реле «Х». В добавок на контактах подрулевых переключателей в основном не наносят покрытия AgSnO2 и AgNiO которое улучшает проводимость и способствует меньшему износу от номинальной токовой нагрузки, поскольку в момент смыкания контактов при достижении расчётного расстояния может пробегать искровая дуга между контактами реле это хорошо видно на уже бывших в эксплуатации (чёрненькое пятно с расплавленным напылением). В подрулевых переключателях нанесения напыления из серебра (AgSnO2 и AgNiO ) эффективно лишь короткое время поскольку быстро истирается механически в ходе эксплуатации постоянным движением скользящего контакта, а делать контакт полностью из сплава серебра дорогое удовольствие по нынешним меркам. В выборе реле как коммутатора хорошо играет его цена, если обычное реле по стоимости в районе 150 р +/-50 р, то цена того же блока переключателей и переключателя управления может доходить до 2000 и более рублей. Выбор очевиден.

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

Здравствуйте! Вопрос в следующем. Можно ли обычное 4-х контактное реле 30 А заменить на какой нибудь современный бесконтактный «модуль» с теми же функциями и характеристиками.
Поставил механический круиз-контроль, там управление от педали тормоза организовано через такую релюшку. Щелчки реле просто достали при каждом прикосновении к педали тормоза. Спасибо!

выбивает реле напряжения что делать. Смотреть фото выбивает реле напряжения что делать. Смотреть картинку выбивает реле напряжения что делать. Картинка про выбивает реле напряжения что делать. Фото выбивает реле напряжения что делать

Есть твёрдотельные реле коммутацию в которых выполняют не контакты, а транзисторные ключи например реле 405.3787-02 от энергомаша.

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
