Видеомикшер
Видеомикшер (англ. Vision mixer ) — устройство, используемое для выбора между несколькими различными источниками видеосигнала и в некоторых случаях для комбинирования (смешивания, микширования) вместе видеоисточников и добавления к ним спецэффектов. Это похоже на работу микшерного пульта с аудиосигналами.
Содержание
Использование термина
Обычно видеомикшеры применяются при профессиональном изготовлении телевизионной продукции, например, в телестудиях, в организациях, занимающихся кабельным телевидением, при изготовлении коммерческой видеопродукции, в передвижных студиях в автофургонах или микроавтобусах или в студиях линейного видеомонтажа. Этим термином также может обозначаться человек, управляющий таким устройством.
Возможности и использование в телевизионном производстве
Помимо обычных перемещений( переключение непосредственно между двух входных сигналов), видеомикшер также может генерировать различные переходы, от простых до сложных компьютерных шаблонов. Большинство видеомикшеров предназначены для профессионального использования. Они используются для прямой трансляции, записи на видеокассетах и для линейного монтажа. В современных видеомикшерах стал использоваться последовательный цифровой интерфейс. Пожилые профессиональные микшеры также используют композитные сигналы в качестве источников.
Ссылки и источники
См. также
Полезное
Смотреть что такое «Видеомикшер» в других словарях:
видеомикшер — микшер Устройство для объединения видеосигналов нескольких телевизионных датчиков с целью формирования комбинированного изображения. [ГОСТ 21879 88] Тематики телевидение, радиовещание, видео Обобщающие термины аппаратура вещательного телевидения… … Справочник технического переводчика
Видеомикшер — 121. Видеомикшер Микшер D. Bildmischer E. Vision mixer Video switcher F. Melangeur d’image Устройство для объединения видеосигналов нескольких телевизионных датчиков с целью формирования комбинированного изображения Источник: ГОСТ 21879 88:… … Словарь-справочник терминов нормативно-технической документации
Видеомикшер — 1. Устройство для объединения видеосигналов нескольких телевизионных датчиков с целью формирования комбинированного изображения Употребляется в документе: ГОСТ 21879 88 Телевидение вещательное. Термины и определения … Телекоммуникационный словарь
ГОСТ 21879-88: Телевидение вещательное. Термины и определения — Терминология ГОСТ 21879 88: Телевидение вещательное. Термины и определения оригинал документа: 150. 2 T импульс Телевизионный измерительный сигнал, имеющий форму синусквадратичной функции за один ее период между нулевыми значениями и длительность … Словарь-справочник терминов нормативно-технической документации
Телевидение — (греч. τήλε далеко и лат. video вижу; от новолатинского televisio дальновидение) комплекс устройств для передачи движущегося изображения и звука на расстояние. В обиходе используется также для обозначения организаций … Википедия
Введение в видеомикшеры
Автор: Юрий Киринов
Не будет преувеличением сказать, что производственные возможности любой телевизионной студии или ПТС во многом определяются набором функций используемого видеомикшера.
В статье мы будем использовать общепринятое название – видеомикшер, хотя более корректно было бы использовать – Video Switcher – устройство для переключения видеоисточников, так как видеомикшер не суммирует (микширует) сигналы от различных источников, а осуществляет последовательное подключение того или иного источника к программному выходу.
Основное отличие видеомикшеров заключается в тех функциональных возможностях, которые они могут предоставить для производства телевизионных программ, а также в их способностях интегрироваться в различные телевизионные комплексы.
Условно все видеомикшеры можно разделить на три группы.
К первой группе можно отнести модели «начального» уровня, которые обеспечивают коммутацию от четырех до 10-12 источников сигнала. Они, как правило, смонтированы в одном с панелью управления корпусе и имеют номинальный набор коммутаций – «прямая вставка» (CUT), микширование ( MIX ) или ограниченный набор «шторок» ( WIPE ). Изначально данные модели разрабатывались для небольших видеомонтажных аппаратных. Но так как линейный монтаж в настоящее время практически не используется, то данные микшеры нашли применение в других областях при производстве программ и особенно широко используются в компактных вариантах мобильных комплексов. Специально для этих целей отдельные модели имеют встроенный блок полиэкранных изображений и выходы индикации включенных камер ( Tally ) и других служебных и управляющих сигналов.
В настоящее время выпускаются в основном мультиформатные микшеры. В некоторых из них предусмотрены специальные возможности характерные для видеомикшеров более «в ысокого» уровня, а именно встроенные каналы наложения титров и графики (рирпроекция или Key ), иногда двухмерные спецэффекты. Несмотря на свою кажущуюся простоту и ценовую доступность, видеомикшеры этой группы обеспечивают достаточно высокое качество выходного сигнала, что позволяет их использовать для формирования телевизионных программ (естественно с учетом их ограниченных функциональных возможностей).
Практически все современные видеомикшеры, за исключением простейших моделей, имеют модульную конструкцию с большим количеством различных опций, фактически представляя собой большой конструктор. Поэтому самостоятельно подобрать оптимальную работоспособную конфигурацию видеомикшера без консультации со специалистами достаточно сложно.

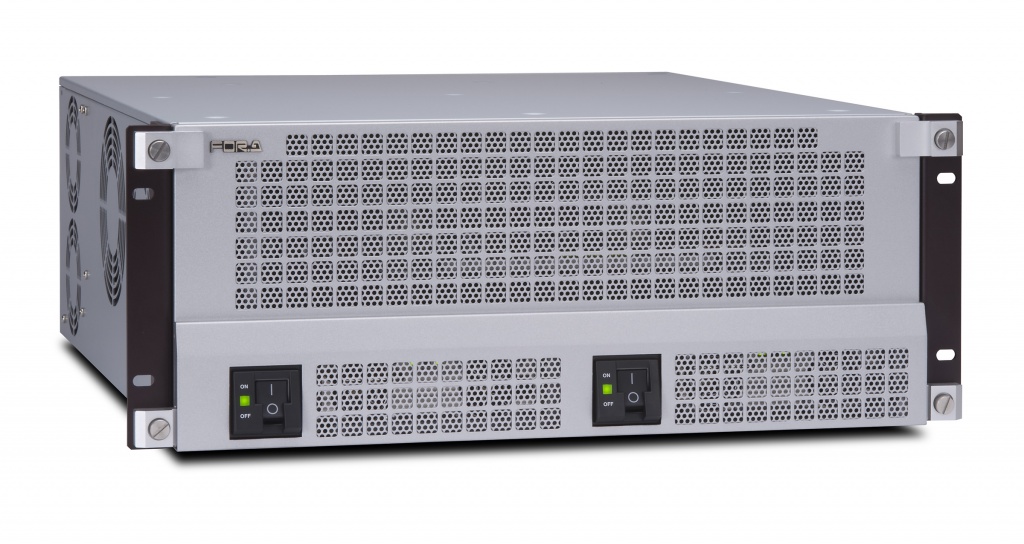

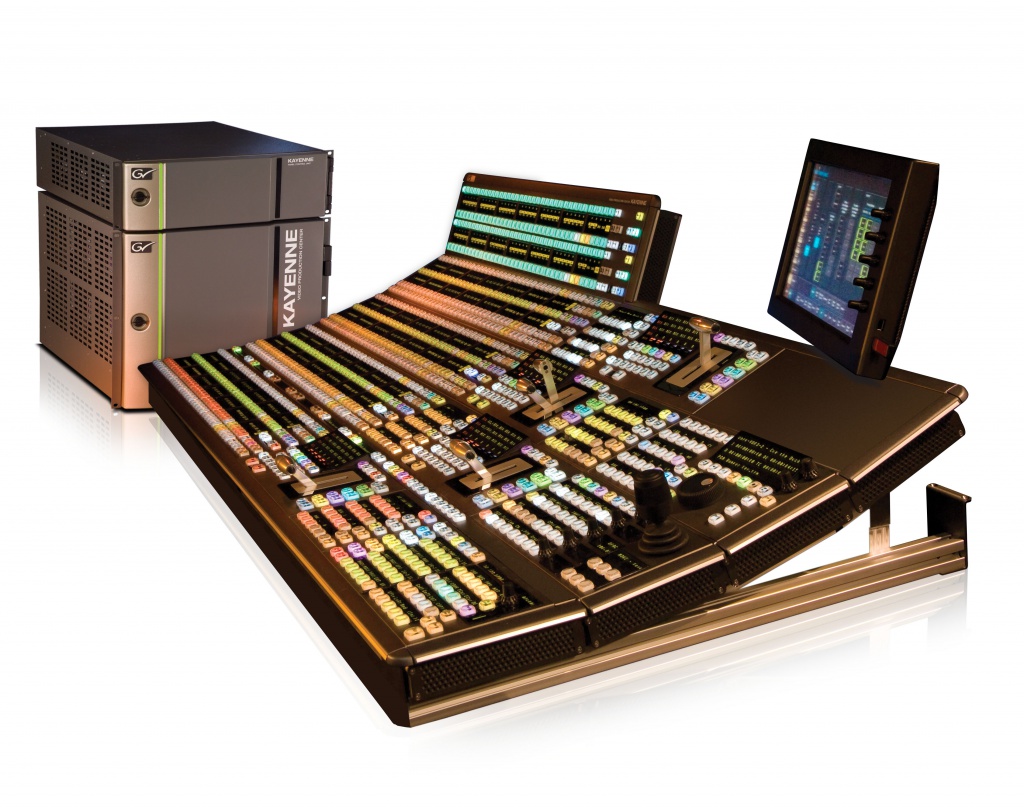

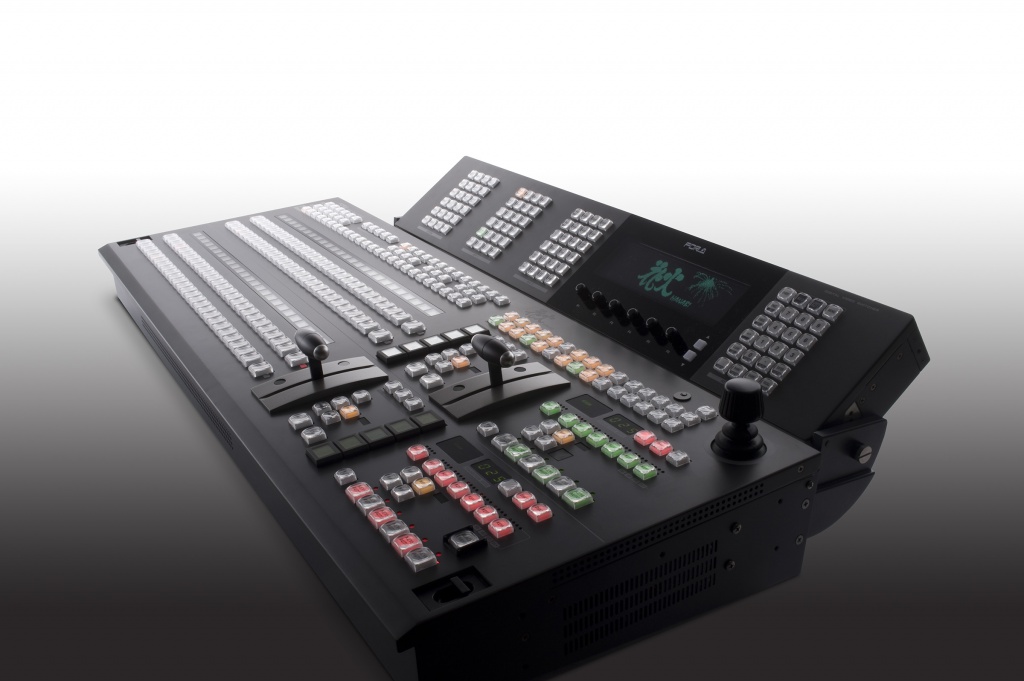

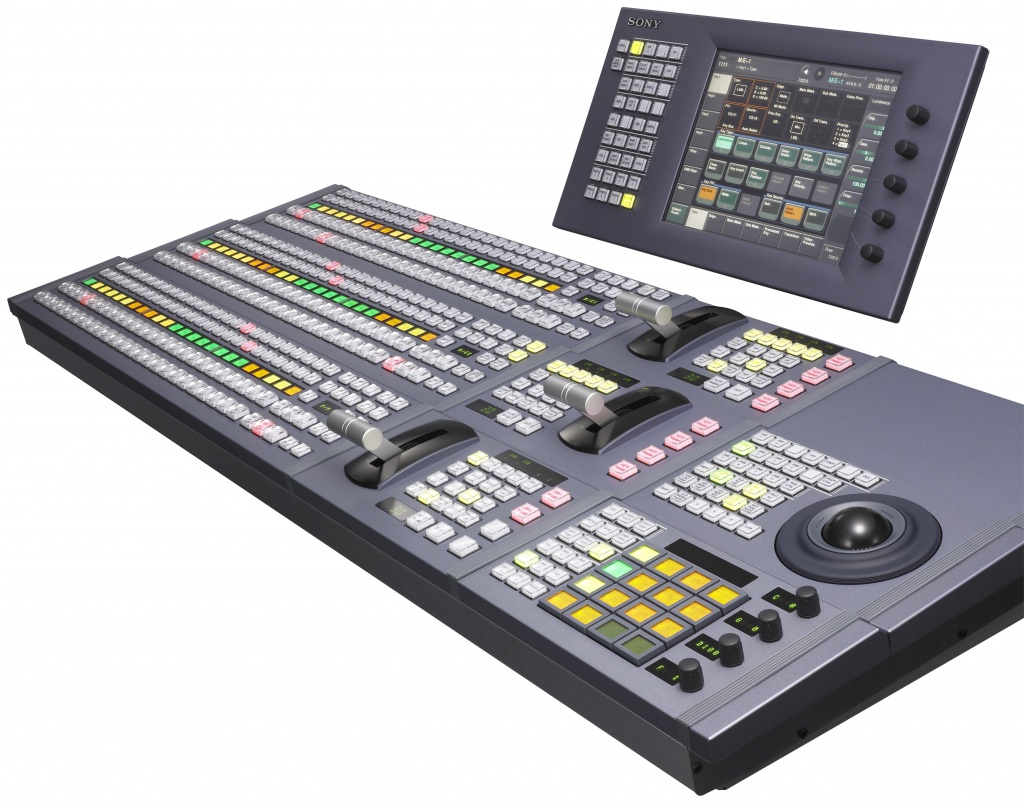

Функционально микшер состоит из основного блока обработки сигналов и выносной панели управления. Блок обработки ( Main frame ) имеет конструкцию, предназначенную для размещения в стойках с основным оборудованием студии, соответственно конструкция панели управления разработана с учетом ее расположения на консоли видеорежиссера.
Конструкция видеомикшеров отдельных марок предполагает большее количество дополнительных интерфейсных блоков, соединенных между собой, что требует в свою очередь большего пространства для размещения оборудования.
Новые технологии, используемые при производстве видеомикшеров, внесли и существенные изменения в их функциональные возможности, в том числе и с точки зрения их интеграции в телевизионный комплекс.
Значительная часть современных микшеров имеет, как правило, опционально, широкий набор интерфейсов и соответствующих протоколов управления позволяющих состыковывать видеомикшер с различными устройствами и системами, входящими в состав телевизионного комплекса. Это могут быть и видеоматрицы, системы формирования полиэкранных изображений, системы подмониторной индикации, звуковые микшеры, видеосерверы и видеомагнитофоны, графические станции и т.д.
В последнее время наблюдается устойчивая тенденция вытеснения из модельного ряда видеомикшеров одного формата ( SD или HD ) мультиформатными микшерами, поддерживающими практически все используемые в видеопроизводстве телевизионные стандарты. Впрочем, это характерно и для всего остального телевизионного оборудования.
На практике используются разные подходы для решения данной задачи.
Одни производители для каждого из двух типов основных стандартов SD или HD используют свой набор входных/выходных интерфейсов, устанавливаемых по желанию заказчика в основной блок обработки сигналов. При этом источники сигналов одного формата подключаются только к соответствующему интерфейсу.
Некоторые компании для обеспечения мультиформатности используют встроенные повышающие или понижающие преобразователи. Но, вероятно, наиболее интересным решением является применение универсальных интерфейсов, поддерживающие все возможные на сегодняшний день и перспективные телевизионные стандарты, а выбор формата работы осуществляется из меню управления. При этом отдельные модели позволяют одновременно формировать на разных МЕ-линейках как программы стандартной четкости, так и высокой.
За последние годы существенно изменились и технологии производства различного телевизионного оборудования, в том числе и видеомикшеров. Еще несколько лет назад каждая опция видеомикшера представляла собой отдельное функциональное устройство или дополнительную плату с электронными компонентами. И если возникала необходимость расширить функциональные возможности видеомикшера путем добавления той или иной опции, то без помощи сервисного специалиста делать это в «полевых» условиях было весьма рискованно.
Современные технологии производства предполагают наличие всех возможных опций уже в исходной комплектации, а доступ к ним осуществляется путем приобретения соответствующей лицензии. Причем активировать ту или иную опцию может любой инженер. Правда, стоимость лицензии зачастую сопоставима со стоимостью опционной платы предыдущего поколения видеомикшеров.
К отдельной группе относятся эфирные видеомикшеры, предназначенные для формирования выходной программы. Основное отличие их заключается в следующем:
– источником сигнала для эфирных видеомикшеров служит уже сформированная программа, поступающая на вход микшера из студии, с выходов видеосерверов или видеомагнитофонов;
– одновременно с коммутацией видеосигналов осуществляется и коммутация звуковых источников, причем звуковые сигналы на вход видеомикшера могут поступать как вложенными в цифровой видеопоток ( embedded audio ) так и по отдельным цифровым или аналоговым входам;
– эфирные микшеры имеют только одну линейку «программ/предустановка», но при этом достаточное количество различных опций для оформления эфира (встроенные генераторы логотипа, рирпроекции, трехмерных спецэффектов, внутренняя память неподвижных изображений и видеоклипов и др.);
– управление эфирными видеомикшерами осуществляется по командам сформированными применяемой системой автоматизации эфира, контрольная панель используется операторами только в экстренных случаях.
Теперь немного о грустном…
Несмотря на обилие моделей современных видеомикшеров, на отечественном рынке доминирующие позиции занимают 2-3 бренда. И связано это не только с отсутствием информации и опыта эксплуатации конкурентных моделей других производителей, но и с некоторой консервативностью или инертностью мышления, как потенциальных потребителей, так и отечественных системных интеграторов, предпочитающих зачастую проверенные временем, хотя порой и морально устаревшие решения и знакомые «бренды».
В заключение несколько слов о надежности видеомикшеров.
При соблюдении условий эксплуатации и своевременном проведении профилактических работ, по надежности работы видеомикшеры не только не уступают другому телевизионному оборудованию, но и превосходят многое из него.
Наблюдая за работой более чем двух десятков видеомикшеров от различных производителей в течение последних 10-12 лет, нами было выявлено только шесть неисправностей. В четырех случаях выходили из строя блоки питания (в трех случаях у основного блока, в одном случае у панели управления) хотя это и не приводило к роковым последствиям, так как все микшеры имели резервные блоки питания. Причем все это происходило исключительно из-за пресловутого «человеческого» фактора. В одном из видеомикшеров, по невыясненной причине, вышел из строя один из выходных интерфейсов, что также не сказалось в целом на работе студии (просто одним из 12 дополнительных выходов стало меньше). И только в одном случае неисправность носила фатальный характер (причем временно, до инсталляции запасного элемента) – когда в одной из моделей 2001 года выпуска «развалился» системный диск. Но большинство современных микшеров от подобных неприятностей застрахованы существенно лучше.
Кстати профилактические работы заключаются исключительно в периодической очистки от пыли фильтров, проверке работоспособности вентиляторов охлаждения и соединения разъемов питающего напряжения.
Характеристики видеомикшеров
Видеомикшер это электронное устройство, которое применяется для получения и распределения видеосигнала с нескольких различных источников одновременно. Его также используют, если требуется соединить несколько видеопотоков в один сигнал для дальнейшего наложения спецэффектов.
Модульность видеомикшеров
Почти все современные видеомикшеры, исключая самые простые модели, имеют модульную конструкцию с огромным количеством различных опций, чем то напоминая конструктор. В связи с этим самостоятельно подобрать оптимальную работоспособную конфигурацию видеомикшера без консультации со специалистами проблематично.
Видеомикшер состоит из основного блока обработки сигналов (Main frame) и выносной панели управления. Блок обработки сигналов имеет конструкцию, предназначенную для размещения в стойках с основным оборудованием студии, конструкция же выносной панели управления специально разработана с учетом ее расположения на консоли видеорежиссера. Конструкция видеомикшеров определенных марок подразумевает увеличенное количество дополнительных интерфейсных блоков, которые соединены между собой, поэтому для размещения оборудования требуется больше пространства.
Востребованные на рынке компании-производители (например Roland) выпускают сразу несколько линеек однотипных видеомикшеров, которые отличаются между собой размерностью, применяемого основного блока, и максимально возможным количеством входов/выходов и ME-линеек обработки изображений, а также типоразмерами панелей управления.
Основные характеристики
Компактные видеомикшеры имеют около 48 входов и 16-24 назначаемых выхода, основной блок высотой не более 3RU содержит платы для 1,5 до 2,5 МЕ линеек обработки изображений, а также весьма ограниченный набор панелей управления фиксированной конфигурации с возможностью прямой коммутации 16-24 источников сигнала для каждой из МЕ-линеек.
Их старшие и более серьезные собратья, которые предназначены для работы в студиях или ПТС с большим количеством различных источников сигналов имеют основной блок высотой 8 16 RU, где располагаются от четырех и более плат ME с общим количеством входов от 64, и модульную конструкцию панели управления с возможностью индивидуальной конфигурации для каждой из ME-линеек и коммутацией до 32 источников в «прямом» наборе.
Большинство видеомикшеров позволяет одновременно использовать несколько панелей управления, при этом каждая панель может формировать свою уникальную программу на закрепленной за ней ME-линейке (или нескольких линейках) из общего количества источников поступающих на микшер. Видеомикшеры имеют широкий набор интерфейсов и протоколов управления, благодаря которым можно состыковывать микшер с другими устройствами и системами. Например, это могут быть видеоматрицы, системы формирования полиэкранных изображений, системы подмониторной индикации, звуковые микшеры, видеосерверы и видеомагнитофоны, графические станции и другое. Управление ими осуществляется главным образом по интерфейсам RS-422, RS-232, а обмен метаданными по сети Ethernet.
Видеомикшер
F. Melangeur d’image
Устройство для объединения видеосигналов нескольких телевизионных датчиков с целью формирования комбинированного изображения
Смотреть что такое «Видеомикшер» в других словарях:
Видеомикшер — Ross Video Vision 4 в действующей телестудии Видеомикшер (англ. Vision mixer) устройство, используемое для выбора между несколькими различными источниками в … Википедия
видеомикшер — микшер Устройство для объединения видеосигналов нескольких телевизионных датчиков с целью формирования комбинированного изображения. [ГОСТ 21879 88] Тематики телевидение, радиовещание, видео Обобщающие термины аппаратура вещательного телевидения… … Справочник технического переводчика
Видеомикшер — 1. Устройство для объединения видеосигналов нескольких телевизионных датчиков с целью формирования комбинированного изображения Употребляется в документе: ГОСТ 21879 88 Телевидение вещательное. Термины и определения … Телекоммуникационный словарь
ГОСТ 21879-88: Телевидение вещательное. Термины и определения — Терминология ГОСТ 21879 88: Телевидение вещательное. Термины и определения оригинал документа: 150. 2 T импульс Телевизионный измерительный сигнал, имеющий форму синусквадратичной функции за один ее период между нулевыми значениями и длительность … Словарь-справочник терминов нормативно-технической документации
Телевидение — (греч. τήλε далеко и лат. video вижу; от новолатинского televisio дальновидение) комплекс устройств для передачи движущегося изображения и звука на расстояние. В обиходе используется также для обозначения организаций … Википедия
Видеомикшеры
Фильтры
Сделаем сайт лучше!
Пожалуйста, ответьте на несколько вопросов
Мультиформатная AV матрица, 8 in/4 out, работа с HDMI/RGB/Component/S-video/Composite, встроенный аудиомикшер на 16 каналов, поддержка разрешения до WUXGA/1080p
Мультиформатная AV матрица, 8 in/2 out, работа с HDMI/RGB/Component/S-video/Composite, встроенный аудиомикшер на 16 каналов, поддержка разрешения до WUXGA/1080p
Компактный видеомикшер, 4 входа и выхода HDMI типа A, высокое качество 4:4:4/10-бит обработка при WUXGA/1080p, 3 режима работы матрицы.
Автономный AV-микшер, SD/HD/NTSC/PAL, USB 3.0, 12-канальный микшер, HDMI, поддержка PTZ-камер
AV-микшер для прямых эфиров и стриминга, 3 входа HDMI, 2 входа XLR, встроенные инструменты автоматизации.
Мультифунциональный видеомикшер, обработка 4:4:4, 10-битная, HD/3G /SD-SDI, DVI-A/HDMI/DVI-D, RGB, композитный и компонентный входы.
Профессиональный видеомикшер, скейлер, выходы HDMI и 12G SDI, поддержка формата BT.2020, поддерживаемая частота развертки 60Гц, режим ROI
Модель V-4EX станет прекрасным решением в вопросе выбора видеомикшеров для огромного количества задач.
Портативный видеомикшер, 4 входа HDMI, встроенный 12-канальный аудиомикшер, совместимость с iPad
Roland V-1 SDI – четырехканальный видеомикшер, который поддерживает HD-сигналы, SD и HD форматы и формат компьютерного видео с разрешением картинки 1920 x 1200…
Мультиформатная AV матрица, работа с HDMI/RGB/Component/S-video/Composite, встроенный аудиомикшер на 16 каналов, поддержка разрешения до WUXGA/1080p
Видеомикшер, 6 каналов, встроенный аудиомикшер, функция управления камерой PTZ, режим PGM/PST, аналоговый RGB-вход, рэковый монтаж
Мультиформатный A/V-микшер, качество до 1080p, 12 аудиоканалов, встроенный аудиомикшер
Аудио- и видеомикшер формата HD для стриминга и записи, USB 3.0, 6 входов, видеокоммутатор на 4 канала, HDMI, RGB/компонентный, композитный видеовходы.
Видеопроцессор, 4 HDMI-входа, 2 HDMI-выхода, звук 48 кГц/24 бит через HDMI, до 4х слоев эффектов и наложений
Аудио- и видеомикшер формата HD, для живых выступлений или продакшна, 4 входа SDI (с де-интерлейсингом), 2 входа HDMI, 1 вход RGB HDMI, 2…
Ультракомпактный мультиформатный видеомикшер, коммутатор, скейлер, экспандер, встроенные эффекты обработки видео, крепление на стандартные штативы
Данный аудио-видео микшер модели Roland VR-3EX имеет вмонтированный USB порт, который был оптимизирован разработчиками под потоковую передачу данных.
Система для конференц связи, передача аудио и видео по USB для приложений UC, АС из 4 динамиков, встроенный SIP-интерфейс, технология DisplayLink.
Как выбрать видеомикшер
Многие производители выпускают линейку однотипных моделей, различия которых состоит в следующих аспектах: количество входов и выходов, тип панели управления и др. Крайне важным и сложным процессом является правильный выбор конфигурации оборудования. В случае успешного выбора Вы сможете решать большое количество задач.
При правильной эксплуатации видеомикшера, а также при регулярном проведении профилактики срок службы устройства способен значительно увеличиться. Он может даже превысить срок эксплуатации другого оборудования.
