Координатный домофон что это значит
Координатный домофон: функции и характеристики
Координатный аудиодомофон (да и видеоустройство) – один из наиболее традиционных видов домофонных устройств. Такое оборудование появилось еще около 20-30 лет назад и использует в своей работе самый элементарный способ связи, схожий с аналоговыми телефонными линиями.
Особенности функционала коородинатных домофонов
Современный домофон коородинатного типа работает по особому принципу. За связь с квартирными принимающими устройствами (как трубками, так и видеомониторами) отвечает аналоговый коммутатор, как на традиционных телефонных АТС. Непосредственно от такого коммутатора по всему подъезду проведен специальный шлейф с проводами. /Определенные группы жил разделяются на единицы и десятки. Как правило, для простоты идентификации, провода в шлейфе разделяются по цветам.
Следует отметить, что в зависимости от того, в каком доме установлен координатный видеодомофон, количество «десятичных» проводов может составлять 2-3 провода. В большинстве своем все зависит от квартир. Так, например, в пятиэтажном доме десятичных жил в шлейфе будет два, а в девятиэтажном – 4.
Абонентские трубки подключаются к индивидуальному проводу, выбранному из шлейфа в соответствии с номером квартиры. Как следствие, при наборе на вызывной панели номера абонента, подается сигнал на единичные и десятичные жилы в шлейфе, которые через коммутатор подаются на принимающее устройство в квартире.
Преимущества координатных домофонов
Несмотря на то, что в настоящее время активно популяризируются цифровые домофоны, координатные устройства все же не теряют своей актуальности.
Все дело в том, что такие домофонные аппараты имеют множество уникальных характеристик:
Недорогие, надежные и простые координатные домофоны – прекрасный аналог цифровым аппаратам, устройства, которые не теряют своей актуальности со временем. Техника превосходно подходит для монтажа в любых зданиях, обеспечивает связь с владельцем квартиры и посетителями. При этом с координатного домофона, как и с цифрового, можно открывать электромеханические замки, впуская своих гостей.
Руководитель группы технической поддержки Максименко Игорь.
Координатный видеодомофон: принцип работы и преимущества системы
Системы контроля доступа уже давно прочно вошли в наш быт. Их устанавливают в многоквартирных и загородных домах, в гаражах, различных офисах.
Эти системы призваны обезопасить как отдельные квартиры, так и подъезды многоквартирных домов от нежелательных визитеров.
Если раньше в подъездах домов устанавливали простейшие переговорные устройства, то сейчас им на смену пришли современные системы контроля, к числу которых относится и координатный видеодомофон.
С помощью видеодомофона можно не только услышать, но и увидеть того, кто стоит перед дверью, увидеть, говорит ли он сам, или по принуждению. Ребенок, нажав кнопочку на дисплее, увидит незнакомого человека за дверью, и не станет отвечать.
Установленный в загородном доме, он избавит хозяев от необходимости бегать к калитке каждый раз, когда кто-то придет. Конечно, эти приборы дороже обычных домофонов, но их достоинства с лихвой компенсируют эту разницу в цене.
Координатные домофоны – некоторые особенности
Когда возникает вопрос, какой системой контроля доступа оборудовать подъезд, загородный дом, какой прибор использовать – видеодомофон координатного типа, цифровой или беспроводной, то чаще всего выбор падает именно на координатно-матричные устройства, получившие широкое распространение.
Работающие на принципе коммутации координатно-матричных систем, эти устройства хорошо зарекомендовали себя в самых различных, порой экстремальных условиях.
Для видеодомофонов с координатной системой подключения в многоквартирном доме по стояку необходимо проложить два десятижильных кабеля. Провода первого кабеля соответствуют числам в регистре десятков номеров, провода второго кабеля – числам в регистре единиц, что дает возможность по этим двум кабелям подключить 99 абонентов.
Индивидуальное подключение квартиры производится отводами от проводов, соответствующих ее номеру. Вызывное устройство домофона расположено на входной двери подъезда или рядом с ней, и вмонтировано в стену.
Коммутатор устанавливается в защищенном месте на нижнем этаже. Вызов абонента осуществляется выбором номера квартиры и нажатием кнопки вызова. У абонента устанавливается приемное переговорное устройство.
Одно- и многоабонентные видеодомофоны
Координатные видеодомофоны для квартиры по своим функциональным возможностям могут быть одно- или многоабонентными.
В обоих случаях оконечным устройством видеодомофона координатного сопряжения является дисплей (цветной или черно-белый) с переговорным устройством и органами управления.
А вот вызывные устройства в каждом случае разные. В одноабонентном вызывном устройстве имеется только одна кнопка (клавиша) для вызова абонента.
На кнопке указывается номер квартиры. Нажав ее, визитер устанавливает связь именно с тем абонентом, к которому относится данное вызывное устройство.
В случае использования таких вызывных панелей в многоквартирном доме приходится монтировать общую панель для подъезда, состоящую из нескольких одноабонентных панелей. Для этого собирается специальная конструкция для их крепления.
Это получается громоздко и нерационально. Проблема решается применением многоабонентных вызывных панелей.

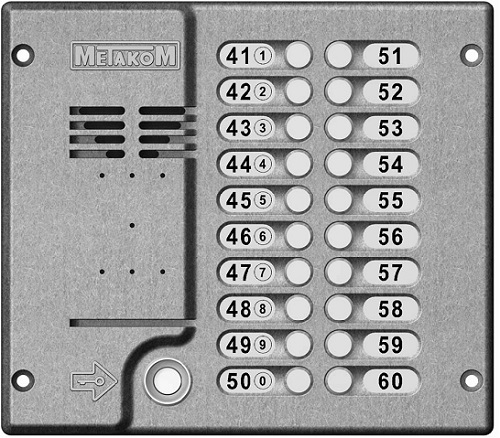

В этом случае на лицевой стороне устройства расположены несколько (две, четыре, десять и т. д.) кнопок вызова. Каждая кнопка принадлежит конкретной квартире и соответствующим образом промаркирована.
Визитеру не нужно набирать номер квартиры и подтверждать набор кнопкой вызова. На этой панели достаточно нажать нужную кнопку.
Все вызывные панели оборудованы видеокамерой и переговорным устройством. В зависимости от типа прибора, эти камеры могут включаться либо по команде из квартиры, либо по сигналу от датчика движения.
Цветные и черно-белые видеодомофоны
Выбирая видеодомофон для координатных подъездных домофонов, следует руководствоваться тем, какая картинка будет видна при любых обстоятельствах.
Цветное изображение, полученное от камеры с высоким разрешением при хорошем освещении, значительно выигрывает по сравнению с черно-белым.
Но при плохом освещении, когда цветная камера будет пытаться компенсировать недостаток освещенности, «вытаскивать» цвет, качество картинки будет значительно хуже. От этого недостатка избавлены черно-белые камеры, так как у них при падении освещенности включается инфракрасная подсветка, что позволяет им передавать четкую картинку и в полной темноте.
Как работают видеодомофоны
Принцип работы прибора мало чем отличается от принципа работы обычного домофона, разве что наличием визуальной идентификации визитера и некоторым дополнительным набором функциональных возможностей. При нажатии на кнопку вызова у абонента раздается звонок, жилец видит на экране того, кто хочет зайти.
Через переговорное устройство можно выяснить цель визита, если визитер не знаком хозяину. Если нужно посетителя впустить, то просто нажимается кнопка открывания замка.
Большинство приборов работает от сети 220 вольт. Но для того, чтобы обезопасить прибор от вероятных перебоев с электропитанием, производители сейчас выпускают видеодомофоны координатного типа со встроенным блоком питания.
Это повышает надежность прибора и гарантирует связь с вызывной панелью в любое время. Стандартная комплектация прибора – панель вызова и абонентский модуль.
Популярные модели видеодомофонов
Большое распространение получил видеодомофон координатный VIZIT, который может выпускаться и для работы в цифровой конфигурации.
Наиболее популярными моделями сегодня считаются:
Tantos PRIME
Работает со всеми типами цветных вызывных панелей. Сенсорное управление.
Меню стилизовано под привычный всем интерфейс смартфона. Можно в дополнение к основному комплекту подключать две вызывные панели и две видеокамеры.
Функция автоответчика, календарь, возможность записи фото и видео на встроенную память. Запись в память от датчика движения или принудительно. Стоимость — 8970 рублей.
MAJOR DORO
Экран модуля – 25 сантиметров. Громкая голосовая связь с вызывной панелью.
Сенсорное управление. К основному комплекту можно подключать две дополнительные вызывные панели и две видеокамеры.
Возможность записи фотоизображений. Запись включается от датчика движения.
Встроенной памяти нет, запись производится на SD-карту. Стоимость — 12500 рублей.
Slinex MS-04
Встроенный источник питания. Возможность принимать звонки от двух вызывных панелей и картинку с дополнительной видеокамеры.
Возможность подключения параллельно четырех мониторов для организации интеркома. Возможность выводить получаемую картинку на телевизор.
Дисплей – четыре дюйма. Памяти нет. Стоимость — 4095 рублей.
Commax CDV-35HM
Видеодомофон с жидкокристаллическим экраном в 3.5 дюйма. Возможность подключения до двух вызывных панелей.
Внутренняя память на 128 кадрированных изображений. Кнопки механические. Стоимость — 5478 рублей.
Достоинства координатных видеодомофонов
Если обычные домофоны предоставляют возможность только голосового общения с визитером, то видеодомофоны позволяют визуально идентифицировать посетителя.
Основные достоинства этих приборов:
Заключение
Координатные видеодомофоны являются надежным защитником вашего жилища. Несмотря на более высокую стоимость (по сравнению с обычными домофонами), они более востребованы, поскольку обеспечивают более надежную защиту квартир, подъездов домов от непрошенных посетителей.
Видео: Ультратонкий видеодомофон TANTOS PRIME SLIM
ПРОДАЖА СИСТЕМ ВИДЕОНАБЛЮДЕНИЯ ПО ВСЕЙ РОССИИ. УСТАНОВКА СИСТЕМ ВИДЕОНАБЛЮДЕНИЯ ПО МОСКВЕ И М.О.
Гарантия лучшей цены на рынке.
Абсолютная гарантия 1 год на оборудование и монтаж.
Подключение подъездного домофона.
Подъездные координатные и цифровые домофоны
Как можно было догадаться из названия, речь в данной статье пойдет об устройствах, предназначенных для избежания проникновения в подъезд нежелательных гостей. Рассмотрим координатный многоадресный домофон от «Cyfral» с целью формирования общего представления о много адресности, принципе подключения подъездной СКУД, а так же, как насолить звонкому соседу.
Как показало вскрытие, начинка несколько схожа, в то же время, есть пара принципиальных отличий. На рисунке справа представлен цифровой вариант. Клемники L- и L+ предполагают наличие двух проводов, идущих из цифрового коммутатора, как правило, его располагают внутри подъезда в слаботочном щитке. Полярность проводов, в случае, если нет возможности добраться до коммутатора, определяется мультиметром, при измерении постоянного тока до 20В, напряжение составляет в районе 7,5В. Перемычки с маркировкой 1, 2, 4, 8, 16, 32, 64, 128 отвечают непосредственно за адресацию. Например, номер 110 набирается так: включаются перемычки 64, 32, 8, 4 и 2.
Внутренности координатного брата менее интересны. Подключается, как и цифровой вариант, по двум проводам, полярность определяется непосредственно во время вызова абонента, импульс составляет где-то 9,5В.
Выезжая на объект, связанный с подъездной домофонией, всегда желательно иметь обе трубки. Они всегда помогут нам диагностировать работоспособность линии и её тип.
Рассмотрим принципиальную схему подключения домофонии на базе координатного коммутатора ЦИФРАЛ КМГ-100.
Стоит обратить особое внимание на то, что используется блок питания, генерирующий переменный ток номиналом 12В и 15В. Шины десятков и единиц – это и есть наши LN+ и LN-. Десятки подключаются на «LN+», единицы на «LN-».
Оценим схему подключения на основе цифрового коммутатора БКМ-440М от VIZIT. В случае, если мы не используем камеру, клемы называются «HS+» и «HS-» (CH6). Четвертый и пятый каналы позволяют нам дополнительтно подключать камеру, как ни странно, необходимо для этого целых четыре провода.
На следующем рисунке представлено следующее оборудование:
1) Блок вызова CCD-2094
2) Коммутатор ЦИФРАЛ КМГ-100
3) Блок питания ЦИФРАЛ БП-2
4) Контроллер ЦИФРАЛ/Т
Теперь поговорим о модулях сопряжения. Что это за устройства и с чем их «едят»? На рисунке представлен видео домофон, который не совместим с двухпроводной линией, а подключается по всем известным четырем проводам (+12В, земля, аудио, видео). Модуль сопряжения, как вы уже догадались, предназначен для того, чтобы эмулировать двухпроводную связь.
Модули сопряжения бывают двух типов, координатные и цифровые.
Из рисунка можно понять, что подключение не требует особых усилий, однако есть ряд подводных камней. Например, даже при правильном подключении модуль сопряжения откажется сопрягать. Причина таится в домофоне, а точнее в разности потенциалов между клемниками GND и AUDIO в момент вызова. Решение последовало непосредственно от службы поддержки Даксис. Было предложено поставить конденсатор емкостью 200мкф или выше.
Есть ещё интересный момент, встретил я его непосредственно на объекте. Подключив координатный модуль сопряжения к домофону и линии, вызывная панель отказывалась дозваниваться, выдавала ошибку. Как оказалась, причина таилась в полярности линии LN+ и LN-. Дело в том, что при вызове полярность линии менялась и финальнай импульс не проходил. Оборудование в этом случае было от VIZIT.
В заключении, ещё один прицендет из практики. Стандартный подъезд с цифровым комплектом домофонии. Устанавливали мы домофон CDV-70A от COMMAX. Его особенность заключается в интегрированном цифровом модуле сопряжения, что наталкивает на вопрос: «Как выдать адрес модулю, если нет привычных перемычек?». Выручила тех. поддержка от COMMAX. Алгоритм был сдедующим:
1) Выключить монитор.
2) Удерживая правую нижнюю кнопку, включить монитор тумблером (ON/OFF).
3) 3-4 раза вызвать абонента (вызов, сброс, вызов).
И действительно, на третий вызов, домофон подцепился, а адрес, по всей видимости, сохранился в энерго-емкой памяти модуля сопряжения.
Данная статья будет дополняться по ходу нововведений в мире домофонии.
Цифровой или координатный домофон?
Руководитель отдела развития, заместитель директора Кириченко Владислав.
У пользователей подъездного домофона, при необходимости замены трубки, возникнет вопрос о том, какая система — координатная или цифровая использована в структуре домофона.
Эту информацию необходимо знать, потому что эти технологии имеют большие различия в устройстве домофонных трубок. Координатные и цифровые технологии домофона также различаются по способу подключения, что необходимо учитывать при монтаже устройств.
В цифровой системе работы домофона все квартирные абонентские трубки подключаются на одну линию, которая протянута по стояку всего подъезда дома и имеет отводки для каждой квартиры.
Эта линия прокладывается слаботочным двужильным проводом от подъездного домомофона до приемной трубки каждой квартиры. Подключение всех трубок осуществляется параллельно с соблюдением полярности подсоединения к клеммам трубки.
На монтажной плате каждого абонентского устройства устанавливается номер квартиры путем установки перемычек.
Для цифрового подъездного устройства наиболее часто применяются абонентские панели Lascomex LC-8D или Laskomex LM-8D. Если открыть крышку на корпусе трубки, то можно увидеть расположение всех элементов на монтажной плате.
Справа вверху находятся перемычки, с помощью которых устанавливается номер абонента. Набор номера квартиры производится следующим образом: сумма чисел, которые соединены перемычками, должна соответствовать номеру квартиры.
Например, для квартиры №73 нужно соединить перемычками клеммы со значениями 64,8 и 1. Оставшиеся ненужные элементы (джемперы) удаляются с монтажной платы.
При самостоятельной замене приёмной панели домофона, на новой трубке нужно установить перемычки так, как они были установлены на прежней панели.
На монтажной плате также находятся:
Если в подъезде установлен домофон совмещенной модели, то кодировка проводится на задней панели домофона, или в модуле сопряжения. Домофоны весьма чувствительны к качеству сигнала, получаемого от подъезда.
Поэтому рекомендуется применять обычные переговорные устройства, работающие лучше, а так же стабильнее. В этом случае действительно правило: «чем система проще, тем она работает надежнее».
Домофон, работающий по координатной системе, имеет другой принцип работы. Коммутатор, установленный на подъездном координатном домофоне, соединен многожильным кабелем, проложенным по стояку подъезда, с каждой отдельной квартирой.
Каждая абонентская панель координатного домофона присоединяется к своей паре проводов, которая определяет номер квартиры. Поэтому для таких приёмных блоков не требуется кодирование в отличие от цифровых систем. При подключении важно соблюдать полярность проводов.
Панели, применяемые для координатных систем, проще по устройству и надежнее в работе. Они содержат меньше элементов, поэтому имеют меньший вес и размеры. Например, координатная панель УКП-12 даже визуально отличается от трубок Lascomex LC-8D или Laskomex LM-8D.Ниже представлена типовая схема подключения многоквартирной домофонной системы данного типа.
Для координатного подъездного домофона применяются приёмные блоки: УКП-7, Laskomex LM-UKT, УКП-12M, УКП-12. Наиболее распространенными, а так же известными домофонами, работающими по координатной системе, являются Vizit, Cyfral, Eltis.
Все системы обслуживаются специализированными фирмами, имеющими квалифицированных специалистов и большой опыт работы. Поэтому каждая фирма выбирает свою технологию домофонов, исходя при этом из накопленного опыта эксплуатации разных систем и своей специализации.
Руководитель отдела развития, заместитель директора Кириченко Владислав.
Домофон цифровой или координатный: комплектность, типы, разновидности, разница
Интересуясь, какой выбрать домофон — цифровой или координатный, необходимо учитывать основные различия двух типов и особенности их эксплуатации. Принцип действия таких устройств практически идентичен, а разница заключается только в технологии подключения.
Современные домофоны какими бывают
Если в многоэтажном сооружении находится одна панель вызова для всего подъезда, домовладельцам приходится решать важную задачу: организовывать бесперебойную передачу данных для каждого отдельного абонента. Такие условия достигаются путем использования 2 схем подключения внутренних и наружных компонентов:
Координатные домофоны не принято использовать в городских многоэтажках, поскольку протягивать отдельные кабели к каждой квартире проблематично и неоправданно дорого. Перед обновлением оборудования стоит уточнить, по каким технологиям функционирует домофонная система в вашем помещении. Если не сделать это, подключение устройства к панели вызова будет невозможным.
Аналоговые домофонные системы
Для работы координатного домофона не нужно использовать прямое подключение к локальной сети. Это значит, что если в помещении перестанет работать сеть, аналоговый аппарат продолжит корректно выполнять свои функции. В зависимости от типа записи устройства бывают таких типов:
В устройстве аналогового прибора присутствуют такие элементы:
Цифровые домофонные системы
Цифровые системы отличаются от аналоговых использованием цифрового способа передачи данных. Подобная технология работа позволяет исключить необходимость монтажа различных компонентов, таких как коммутатор, а еще подключать абонентов к вызывной панели посредством простого 2-жильного кабеля.
Главные достоинства и недостатки
Аналоговый прибор координатно-матричного типа обладает такими преимуществами:
Координатные домофоны не принято использовать в городских многоэтажках, поскольку протягивать отдельные кабели к каждой квартире проблематично и неоправданно дорого.
Цифровые модификации считаются более прогрессивными и усовершенствованными приборами, поскольку они поддерживают множество полезных функций. После появления в продаже цифровые домофоны стали активно вытеснять аналоговые типы. Достоинства оборудования заключаются в долгой и безотказной работе, поддержке автоматического определения ошибок и стойкости к поломкам.
К отрицательным сторонам цифрового оборудования относят высокую стоимость, в сравнении с аналоговым.
Комплектность координатного подъездного домофона
В комплекте стандартного домофона присутствует несколько компонентов:
Аудиодомофоны координатные, что за устройства?
Под аудиодомофоном подразумевается простой, но эффективный девайс, который защищает помещение от несанкционированного доступа. Аппарат является 2-сторонним переговорным средством на основе панели вызова, установленной снаружи здания, и трубки внутри квартиры для общения. Сама трубка обладает любым дизайном, но во всех комплектациях имеет кнопку для открытия замка на входной двери.
Соединение абонентского устройства и вызывной панели производится 2 проводами.
Видеодомофоны координатные чем отличаются от аудиодомофонов
Аудио-устройства имеют только гальваноразвязанный блок сопряжения и трубку. Видеодомофоны могут отличаться наличием нескольких модулей камер и монитора.
Оборудование легко совмещается с координатными подъездными системами, поддерживает звуковой сигнал и видеосвязь в форматах PAL/NTSC, имеет разные мелодии выбора и совместимость с мониторами.
Основные функции видеодомофонов
С помощью видеодомофонов пользователи могут:
Типы и разновидности домофонов Визит
В ассортименте компании «Визит» находится свыше 50 выпусков домофонов в нескольких линейках и модификациях:
Последняя линейка представлена в нескольких модификациях. Есть модели для одного абонента, для 40 и 200 пользователей, а также для работы с 4 потребителями.
Видео по подключению координатного домофона
Определение типа подъездного домофона — Интернет-магазин домофонов “Домофонные Системы” г. Москва
Определение типа подъездного домофона по абонентской трубке.
Цифровой или координатный домофон?
При замене трубки подъездного домофона или установке совмещенного видеодомофона возникает вопрос: какая система стоит на подъезде цифровая или координатная? Далее мы постараемся раскрыть различия и способы определения типа системы Вашего подъездного домофона.
Цифровой домофон характерен тем, что все абонентские трубки подключаются на одну линию, протянутую по стояку подъезда. То есть по слаботочному каналу идет двужильный кабель — основная линия подъездного домофона. Все трубки подключаются параллельно, согласно полярности. Разница в том, что на самой плате трубки выставляется номер квартиры по замкнутым перемычкам. Давайте рассмотрим устройство трубки на примере распространенной Laskomex LС-8D.
На изображении представлена внутренняя плата трубки. В правой части платы расположены перемычки кодирования номера квартиры, слева переключатель включения, внизу клеймы для подключения линии домофона, а сверху регулятор громкости работы динамика и микрофона.
Кодировка номера квартиры осуществляется следующим образом: сумма чисел замкнутых перемычек должна равняться номеру Вашей квартиры. Например: Ваша квартира № 73. Мы замыкаем перемычки со значениями 64, 8 и 1. Остальные джемперы мы убираем с платы.
Если Вы решили поменять трубку домофона, то на новой выставляются перемычки так же, как они стояли на старой трубке.
При установке совмещенных моделей видеодомофонов, кодировка осуществляется на задней панели видедомофона или в модуле сопряжения, если устанавливается внешний блок подключения к подъездной системе. Видеодомофоны более чувствительны к качеству связи подъездного аудио сигнала, поэтому обычные трубки могут работать стабильнее и лучше. Правило «чем система проще, тем она надежнее» применима к данной ситуации как нельзя лучше.
Координатный домофон работает совершенно по другому принципу, чем цифровой. За связь с квартирными трубками отвечает коммутатор, от которого по подъездному стояку идет шлейф проводов. В нем располагается большое количество жил, которые делятся на десятки и единицы. То есть жилы магистрали делятся, как правило, по цветам, из них каждый провод единицы 0 — синий; 1 — красный; 2 — белый; 3 — зеленый и т.д.
Десяток обычно 2-3 провода, исходя из количества квартир в подъезде. В пятиэтажном доме из будет 2, а в девятиэтажном четыре.
Трубки подключаются каждая на свой провод, где по значению получается номер квартиры. Используется нужная десятка и единица из шлейфа. Тем самым кодирование квартиры на таких трубках не требуется потому, что на каждую трубку идет свой сигнал коммутатора в отличие от цифровых систем.
Координатные трубки проще в строении и поэтому дешевле. На изображении приведена внутренняя плата координатной трубки УКП-12. Как видно из картинки, плата даже визуально отличается от цифровой трубки. Она меньше по размеру и содержит меньшее количество элементов. Главным при подключении координатной трубки, является соблюдение полярности.
Самыми известными и распространенными координатными домофонами являются Vizit, Cyfral и Eltis.
Таким образом вы можете определить тип установленного на подъезде домофона и не ошибиться при выборе совмещенной модели видеомонитора. Многие предполагают, что цифровые системы лучше координатных, но это заблуждение. Основное различие это алгоритм связи, который не определяет конечное качество работы домофона для конкретного пользователя. Все системы предоставляют жильцам хорошее качество связи, если подъездный домофон обслуживается квалифицированными специалистами и правильно настроено.
Системы выбирают фирмы, обслуживающие их, исходя из опыта своей деятельности и специализации.
Домофон цифровой или координатный как определить
Чем различаются цифровой и координатный домофоны
Когда дело доходит до установки подъездного домофона или замены трубки в отдельной квартире, жильцам приходится разобраться, какого типа оборудование выбрать. На выбор две категории домофонов — цифровые и координатные. Они различаются техническими характеристиками и типом связи установки с трубкой в каждой квартире.
Устройство приборов
Цифровой домофон кардинально отличается от координатного внутренней «начинкой». Она довольно сложная по сравнению с аналогом — под крышкой прибора много электронных компонентов. Они нужны для того, чтобы программировать возможность вызова каждого абонента в многоквартирном доме. От прибора в каждую квартиру идет одна линия связи, поэтому разграничение по абонентам настраивается на аппарате. На плате специальные перемычки замыкаются в определенном порядке, что позволяет наладить контакт с каждой отдельной квартирой, но по общей линии.
Координатный домофон проще по устройству и отличается тем, что от подъездной панели в каждую квартиру проводится отдельный провод. Набирая код на клавиатуре, пользователь отправляет сигнал напрямую по конкретному адресу. Индивидуальная настройка приборной панели для создания отдельных сигналов по номеру квартиры не требуется, как это происходит в случае установки цифрового домофона.
Сравнительные особенности
Нельзя сказать, что координатный домофон работает хуже цифрового, и наоборот — оба типа оборудования эффективно справляются с поставленными задачами даже в условиях минусовых температур. Нет различий и по качеству связи, обе системы дают четкий звук с хорошо различимой человеческой речью и мелодиями оповещения.
Среди косвенных преимуществ цифровых и координатных домофонов можно выделить несколько аспектов:
Таким образом, выбирая один из двух типов домофонов, можно найти одинаковое количество достоинств у обоих. В такой ситуации жильцам следует обращать внимание на проверенных производителей, которые зарекомендовали себя прочной и долговечной продукцией. Также одним из критериев выбора может стать стоимость, которую каждый жилец готов внести на обустройство подъезда домофонной системой, и согласно общему бюджету подобрать оптимальную модель. Успех эксплуатации и беспроблемное использование будет в равнозначной мере зависеть и от профессионализма монтажников, поэтому выбору установщиков стоит уделить равнозначное внимание.
Домофон цифровой или координатный как определить
Для любого потенциального пользователя домофона рано или поздно встает вопрос: какую марку выбрать, чтобы была надежной и смотрелась прилично. А наиболее продвинутых в этом вопросе интересует, что лучше: цифровые системы или координатно-матричные. Обычно такие вопросы задаются представителям фирм, занимающихся установкой домофонов в близстоящих домах, а те в свою очередь рекомендуют те системы, которые они обслуживают. А вопрос действительно актуальный, потому что как цифровые, так и координатные имеют как ряд преимуществ, так и ряд недостатков. Поэтому заинтересованные лица, прекрасно зная все это, могут акцентировать внимание на одном и умолчать, или упомянуть вскользь, о другом. Попробую стать беспристрастным независимым экспертом.
В первую очередь не буду высказывать своих предпочтений в выборе конкретной марки домофона, также не буду проводить сравнение их внешнего вида, вандалозащищенности, типа клавиатуры и цены, это оставим на выбор самого покупателя. Давайте разберем домофоны по принципу адресации, то есть цифровые и координатные. Для наглядности набросаем небольшую схемку.
Как видите, абонентские устройства (трубки) у цифровых домофонов подключаются к двухпроводной линии, а у координатных к двадцатипроводной. Из этого вывод — монтаж координатной системы наиболее затруднителен. По той же причине найти неисправность в системе с таким количеством проводов гораздо труднее. Но оставим эти проблемы монтажным и обслуживающим организациям, а рассмотрим саму суть.
Давайте разберемся в том, как происходит соединение с той или иной трубкой. В цифровой системе при наборе номера квартиры, процессор выдает в линию определенное количество импульсов, а трубки уже сами определяют, кому этот вызов предназначался. Для этого в каждом абонентском устройстве имеется дешифратор, вот он то и определяет, с помощью заранее выставленных адресных перемычек, в какой трубке прозвучит вызов. В координатной системе все немного по-другому, так как между процессором и линией находится коммутатор, который и определяет функцию того самого регулировщика.
А теперь представим очень длинную кабельную линию и чем больше квартир в подъезде, тем она длиннее. И со всех сторон к этой линии цепляются трубки, которые обладают определенным сопротивлением и емкостью. Сама линия тоже имеет, так называемые, погонное сопротивление и погонную емкость. При значительных этих величинах начинаются проблемы. Ну, во-первых, происходит затухание самого сигнала, а, во-вторых, процессор может неправильно интерпретировать положение трубки (поднята трубка или нажата кнопка открывания двери), так как это определяется по общему сопротивлению линии. Координатная система довольно неплохо переносит затухания, да и количество трубок, подключенных к одному проводу, ограничивается десятью и все можно компенсировать регулировками. В цифровой системе все намного хуже: из-за большой емкости вызывные импульсы теряют свою форму и амплитуду, поэтому дешифратор может на них просто не среагировать. Настроить такую систему бывает очень сложно, так как сигнал на нижних этажах гораздо сильнее, чем на верхних, поэтому у одних трубки свистят от перевозбуждения, а у других еле слышно.
Подобную проблему очень оригинально решили польские специалисты из компании «Векта». Как видно из схемы, для цифровой системы прокладывается не два, а три провода, два из которых на самом конце соединяются.
Такое подключение, как бы ставит все трубки в равное положение, потому что до любой из них общая длина кабеля одинакова. Подобную практику используют в фирме «Байтрек» — бывшем представителе компании «Векта». Но вопрос в том, что будут ли другие монтажники заморачиваться на непривычном для них подключении, ведь как, обычно, у нас бывает: делают одни, а исправляют другие.
Итак, подведем итог. Мы выяснили, что координатная система более трудоемка в установке и обслуживании, но значительные изменения параметров линии на нее не оказывают сильное влияние. Цифровая система, напротив, легка в монтаже и обслуживании, но неустойчива в домах с большим количеством квартир, для чего необходимо нестандартное подключение. Цифровые трубки намного сложнее координатных, а значит и менее надежны, да и дороже тоже. Хотелось бы поставить точку, но поставлю многоточие, ведь я изложил только факты и выбор за Вами…
ПРОДАЖА СИСТЕМ ВИДЕОНАБЛЮДЕНИЯ ПО ВСЕЙ РОССИИ. УСТАНОВКА СИСТЕМ ВИДЕОНАБЛЮДЕНИЯ ПО МОСКВЕ И М.О.
Гарантия лучшей цены на рынке.
Абсолютная гарантия 1 год на оборудование и монтаж.
Подключение подъездного домофона.
Подъездные координатные и цифровые домофоны
Как можно было догадаться из названия, речь в данной статье пойдет об устройствах, предназначенных для избежания проникновения в подъезд нежелательных гостей. Рассмотрим координатный многоадресный домофон от «Cyfral» с целью формирования общего представления о много адресности, принципе подключения подъездной СКУД, а так же, как насолить звонкому соседу.
Для начала, рассмотрим две домофонные трубки — координатную и цифровую, я взял самые обыкновенные от «LASKOMEX».
Как показало вскрытие, начинка несколько схожа, в то же время, есть пара принципиальных отличий. На рисунке справа представлен цифровой вариант. Клемники L- и L+ предполагают наличие двух проводов, идущих из цифрового коммутатора, как правило, его располагают внутри подъезда в слаботочном щитке. Полярность проводов, в случае, если нет возможности добраться до коммутатора, определяется мультиметром, при измерении постоянного тока до 20В, напряжение составляет в районе 7,5В. Перемычки с маркировкой 1, 2, 4, 8, 16, 32, 64, 128 отвечают непосредственно за адресацию. Например, номер 110 набирается так: включаются перемычки 64, 32, 8, 4 и 2.
Внутренности координатного брата менее интересны. Подключается, как и цифровой вариант, по двум проводам, полярность определяется непосредственно во время вызова абонента, импульс составляет где-то 9,5В.
Выезжая на объект, связанный с подъездной домофонией, всегда желательно иметь обе трубки. Они всегда помогут нам диагностировать работоспособность линии и её тип.
Рассмотрим принципиальную схему подключения домофонии на базе координатного коммутатора ЦИФРАЛ КМГ-100.
Стоит обратить особое внимание на то, что используется блок питания, генерирующий переменный ток номиналом 12В и 15В. Шины десятков и единиц — это и есть наши LN+ и LN-. Десятки подключаются на «LN+», единицы на «LN-».
Оценим схему подключения на основе цифрового коммутатора БКМ-440М от VIZIT. В случае, если мы не используем камеру, клемы называются «HS+» и «HS-» (CH6). Четвертый и пятый каналы позволяют нам дополнительтно подключать камеру, как ни странно, необходимо для этого целых четыре провода.
На следующем рисунке представлено следующее оборудование:
1) Блок вызова CCD-2094
2) Коммутатор ЦИФРАЛ КМГ-100
3) Блок питания ЦИФРАЛ БП-2
4) Контроллер ЦИФРАЛ/Т
Модули сопряжения бывают двух типов, координатные и цифровые.
Из рисунка можно понять, что подключение не требует особых усилий, однако есть ряд подводных камней. Например, даже при правильном подключении модуль сопряжения откажется сопрягать. Причина таится в домофоне, а точнее в разности потенциалов между клемниками GND и AUDIO в момент вызова. Решение последовало непосредственно от службы поддержки Даксис. Было предложено поставить конденсатор емкостью 200мкф или выше.
Есть ещё интересный момент, встретил я его непосредственно на объекте. Подключив координатный модуль сопряжения к домофону и линии, вызывная панель отказывалась дозваниваться, выдавала ошибку. Как оказалась, причина таилась в полярности линии LN+ и LN-. Дело в том, что при вызове полярность линии менялась и финальнай импульс не проходил. Оборудование в этом случае было от VIZIT.
В заключении, ещё один прицендет из практики. Стандартный подъезд с цифровым комплектом домофонии. Устанавливали мы домофон CDV-70A от COMMAX. Его особенность заключается в интегрированном цифровом модуле сопряжения, что наталкивает на вопрос: «Как выдать адрес модулю, если нет привычных перемычек?». Выручила тех. поддержка от COMMAX. Алгоритм был сдедующим:
1) Выключить монитор.
2) Удерживая правую нижнюю кнопку, включить монитор тумблером (ON/OFF).
3) 3-4 раза вызвать абонента (вызов, сброс, вызов).
И действительно, на третий вызов, домофон подцепился, а адрес, по всей видимости, сохранился в энерго-емкой памяти модуля сопряжения.
Данная статья будет дополняться по ходу нововведений в мире домофонии.
