Блоки предохранителей и реле
. Если у Вас отказал прикуриватель, стеклоподъемники и обогрев заднего стекла, всё сразу. Меняем предохранитель F5 (прикуриватель) в блоке YB — сгоревший.ЗАРАБОТАЕТ ВСЕ.
. Если у вас перестало что-то работать, а в описаниях предохранителей этого нет, то ищите по описаниям предохранителей, что еще не работает и меняйте этот предохранитель, по аналогии как написано выше. На реле и предохранители может заводиться еще что-нибудь, что не описано в схемах.
Если не можете найти неисправность, есть вопросы, предложения или уточнения, то пишите в форуме Блок предохранителей и реле. Сделал описание.
Описание блоков под капотом и бардачком изначально сделал форумчанин ВГА, за что ему огромное спасибо.
Места расположения блоков
Блоки предохранителей расположены в четырех местах:
в моторном отсеке, с права по ходу движения, под маленькой частью короба воздухопритока (на схемах QC)
за маленьким бардачком, возле ног водителя (на схемах YB)
за большим бардачком, возле ног пассажира Блок комфорта (ISU)
силовые предохранители расположены на «+» клемме аккумулятора
Описание блока под капотом (QC)
До блока можно добраться не снимая воздухоприток. Одеваем перчатки, открываем капот (не забудьте выключить ключ зажигания). Отгибаем правую металлическую защелку и открываем крышку. Далее выводим ее аккуратно из под воздухозаборника, может цепляться за провода. Устанавливаем в обратной последовательности. Запасные предохранители расположены на крышке, на ней же и наклейка с описанием реле и предохранителей на Английском и Китайском языках. Рисунок выложил terra Предохранители под капотом
Предохранители:
1-Ближний свет (левая лампа)
2-Ближний свет (правая лампа)
3-Бензонасос (контакты реле)
4-Дальний свет (левая лампа)
5-Мотор вентилятора салона
6-Дальний свет (правая лампа)
7-Реле моторов охлаждения двигателя и кондиционера №2 (контакты)
8-Реле моторов охлаждения двигателя и кондиционера №3 (контакты)
9-запасной
10-
11-запасной
12-Стартер (контакты реле)
13-Блок сигнализации и управления замками дверей.
14-Лампа заднего хода
15-Модуль зажигания
16-Генератор (обмотка возбуждения)
17-Габаритные огни правая сторона
18-Передние противотуманки
19-Реле №1, №2, №3 моторов охлаждения двигателя и кондиционера (обмотка)
20-Габаритные огни левая сторона
21-Задние противотуманки
22-резерв
23-Стоп сигналы
24-Реле стартера (обмотка)
25-Компрессор кондиционера
26-АБС контроллер
27-Блок управления двигателем (контакты 17,18)
Реле:
К1 Реле мотора вентиляции салона
К2 Реле бензонасоса
К3 Реле №3 моторов охлаждения двигателя
К4 Реле стартера
К5 Реле Ближнего света
К6 Реле дальнего света
К7 Реле №2 моторов охлаждения двигателя
К8 Резерв
К9 Реле передних противотуманок
К10 Реле задних противотуманок
К11 Реле №1 моторов охлаждения двигателя
К12 Реле повышения скорости моторов охлаждения двигателя
К13 Резерв
Описание блока под маленьким бардачком (YB)
Маленький бардачок снимается просто, открываем его и тянем не сильно вверх, отсоединяем пружину из паза в торпеде. Блок предохранителей в салоне Запасные предохранители расположены слева вертикально.
Файл с описанием блока предохранителей в салоне для наклейки на маленький бардачок.
Выглядит вот так:Маленький бардачок с наклейкой
Предохранители:
F1-Регулятор яркости подсветки приборов
F2-Датчик концентрации кислорода, клапан абсорбера, спидометр
F3-Топливные форсунки
F4-Кондиционер
F5-Прикуриватель, стеклоподъемники, обогрев зеркал
F6-Комбинация приборов
F7-Магнитола постоянное питание
F8-диагностический разъем
F9-Комбинация приборов
F10-Задний стеклоочиститель
F11-Передний стеклоочиститель
F12-Реле ближнего и дальнего света
F13-Подушки безопасности
F14-Магнитола (управление АСС)
F15-Электропривод зеркал
F16-Обогрев сидений
F17-ЭБУ двигателя
F18-Блок комфорта и сигнализации ISU
F19-Стеклоподъемники
F20-Мотор люка в крыше
F21-Выключатель (замок) зажигания
F22-освещение салона
F23-Кнопки управления люком
F24-Звуковой сигнал
F25-Заслонка рециркуляции воздуха (мотор и кнопка)
F26-Реле кондиционера
F27-Обогрев зеркал заднего вида
F28- АМ1 (через замок зажигания идёт на линии АСС и IG1)
F29- АМ2 (через замок зажигания идёт на линию IG2 и обмотку реле стартера)
F30-розетка в багажнике
Реле:
К1-Реле вентилятора системы охлаждения
К2, К3, К4 – Резерв
К5-Реле звукового сигнала
К6-Реле включения габаритов
К7-Реле кондиционера
Описание блока комфорта (ISU)
В данный момент четкого описания нет.
Данный блок отвечает за такие функции как: рециркуляция воздуха, замки и датчики открытия дверей и капота, сигнализация, освещение салона, стеклопдъемники, указатели поворота, аварийка, зуммер открытия двери, обогреватель зеркал и заднего стекла и другие.
Подробнее смотри: Блок комфорта (ISU) описание и электрическая схема.
Установлен возле правой ноги переднего пассажира. Чтоб увидеть предохранители необходимо фактически лечь на коврик. Предохранители блока комфорта
30А
20А
30А
15А Центральный замок
25А
30А
Описание силовых предохранителей на > клемме аккумулятора
Предохранители на + клеме аккумулятора
Снимаем красный и черный кожух, откручиваем силовой провод (идет наверняка на стартер) и снимаем второй черный кожух. Все кожухи крепятся на пластмассовых защелках. На проводах наклеены желтые наклейки с номером.
80А к переднему отсеку электрораспределительного блока клемм С
60А к переднему отсеку электрораспределительного блока клемм В
30А обеспечение питания системы ABS
30А обеспечение питания системы ABS
100А к обеспечению питания электрораспределительного блока приборной панели
Ну вот и я прошил блок комфорта…
Всем привет и хорошего настроения 🙂
Пользуюсь уже недели полторы, вот только решился написать)))
ВНИМАНИЕ, МНОГА БУКАФ! :)))
Вдохновлённый записями SANYAx1, A-Lifanov и Evgen198801 решил повторить сие «чудо» у себя. Очень долго идея сидела в голове, но не было программатора. В конце концов решился на его приобретение. На данном этапе для реализации задумки, но в будущем, думаю, буду это всё осваивать, ибо интересно 🙂
Для тех, кто не понимает, о чем это я, опишу. Наш блок комфорта управляет стеклоподъемниками и в нём реализована функция «опустить стекло коротким касанием». Фактически — полуавтомат. Но блок оказался значительно «умнее» и может значительно больше. Ребята с красного форума давно уже разработали собственную прошивку, которая позволяет точно так же коротким касанием ПОДНИМАТЬ стекло (фактически автомат). А также реализовать функцию доводчика стёкол при постановке на охрану.
Итак, к делу. Кто не знает, где у нас обитает блок комфорта — он под задним левым сидением. Откручиваем 2 гайки ключиком на 10.
дальше идём домой к компу и паяльнику)))
корпус на защёлках по периметру
Блоки работают на PIC контроллере, которых как оказалось есть несколько видов в этой конструкции. Наверное, это зависело от завода-производителя — кто какой ставил… Основные, которые попадались — это PIC16F72 и PIC16F74. Эти блоки перезаписываемые, т.е. мы можем в них многократно обновлять прошивку. Были такие блоки и «одноразовые», которые перепрошить было невозможно. Мне попался «74ый» блок. Прошивка под него, взятая с красного форума, как я выше писал PIC16F74

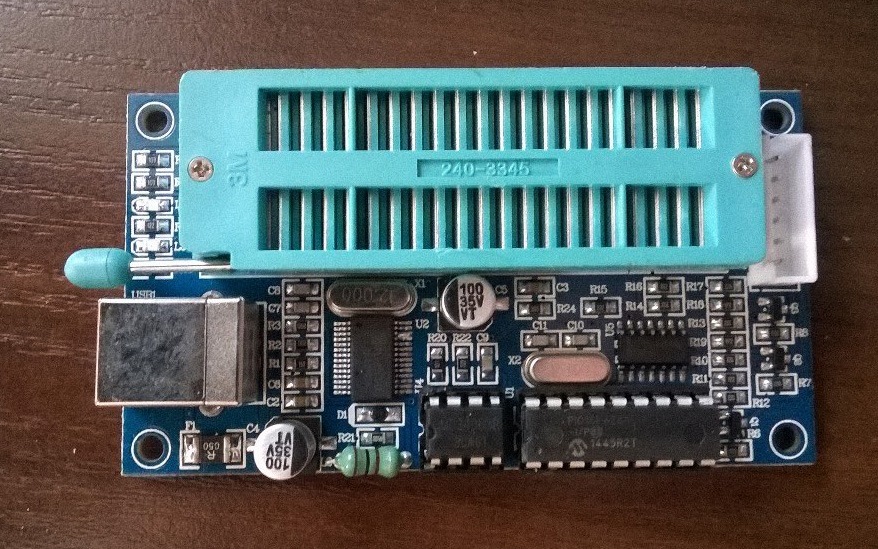

Для заливки прошивки приобретен на Алиэкспрессе за 8$ программатор для PIC
Справа на фото виден 6-пиновый разъем, к которому подключается кабель для прошивки. Сам же программатор посредством USB подключается к компьютеру с операционкой Windows XP (сколько я не танцевал с бубном вокруг 7-ки — ничего не получилось).

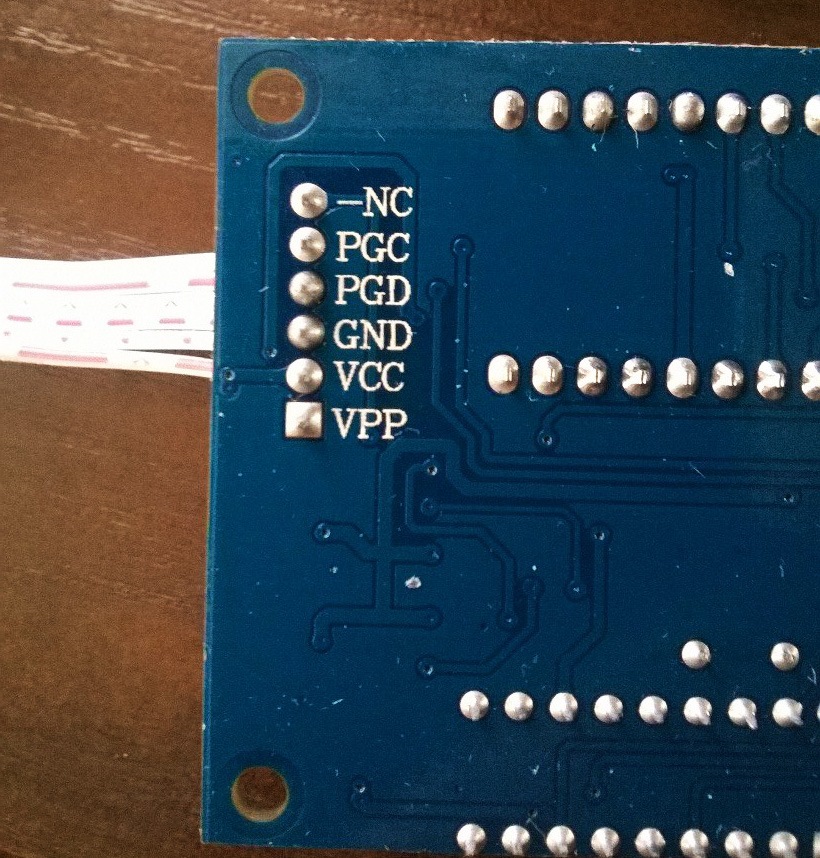

С обратной стороны платы программатора написаны назначения выводов

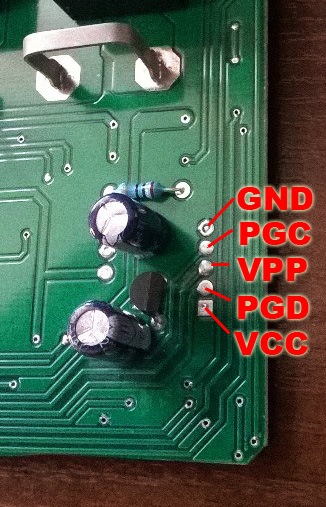

Теперь сам блок комфорта — вот видны 5 контактов для программирования
Для удобства я припаял туда 5 «иголок»
Порядок подключения (в соответствии с данным программатором)

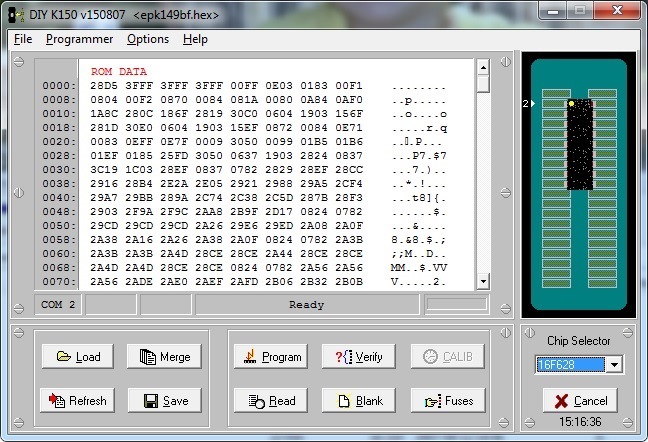

Программа для работы с данным программатором называется DIY K150 и выглядит примерно вот так:
Под картинкой с изображением разъема выбираем наш микроконтроллер — в моём случае PIC16F74.
Если всё удачно подключилось, жмём кнопку Read и считываем стоковую прошивку с микроконтроллера, что вряд ли получится, ибо как правило они зашифрованы. Жмём Blank, очищаем окно, жмём Load и указываем файл нашей скачанной с форума прошивки — hex появится в окне. Жмём Program и дожидаемся окна Programming complete. Жмём Verify и проверяем всё ли правильно записалось, и если всё хорошо, увидим окошко с надписью Data Verified. Жмём ОК, радуемся выполнению 70% работы :)))
Теперь окна будут не только опускаться, но и подниматься коротким качанием кнопки 🙂
Для тех, кому и этого мало… (как мне, например)

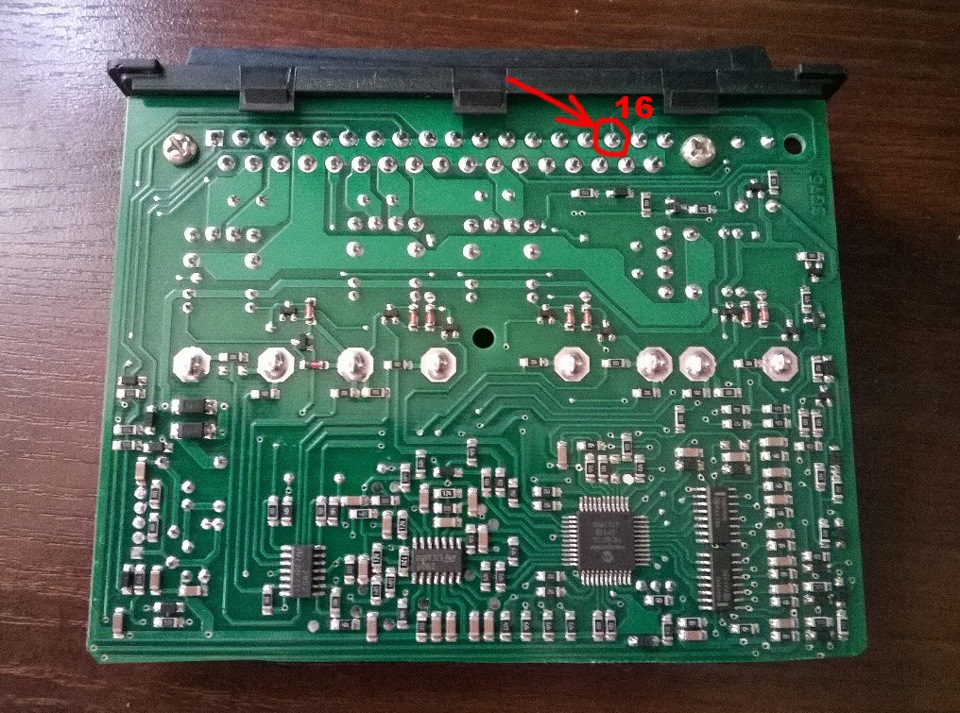

Делаем доводчик (закрывание стёкол при постановке на охрану). Ищём 16-ый контакт разъема блока
Вот на него нужно подать кратковременно (до 2 секунд) ПОЛОЖИТЕЛЬНЫЙ импульс при выключенном зажигании и стёкла по очереди (не нагружая проводку и аккумулятор) поползут вверх. Каждый может сделать это по-своему… я хотел сделать это посредством 2 и 3-го канала сигналки, но не получилось, т.к. 2 канал активизировался аж на 30 секунд, а 3ий канал активизировался нормально, но только кнопкой брелка, а не автоматически. Оптимальным вариантом в моём случае был импульс, который подаёт ЦЗ на активатор замка в момент закрытия. Протянул проводок в дверь к активатору, там 2 провода, нашёл на котором кратковременно появляется «+» тестером при закрывании, поставил в разрыв диод (чтоб при открывании на блок не шёл «минус»). Я не знаю, необходим ли этот диод там, но так мне спокойнее))) И моя доработка — вот эта кнопка

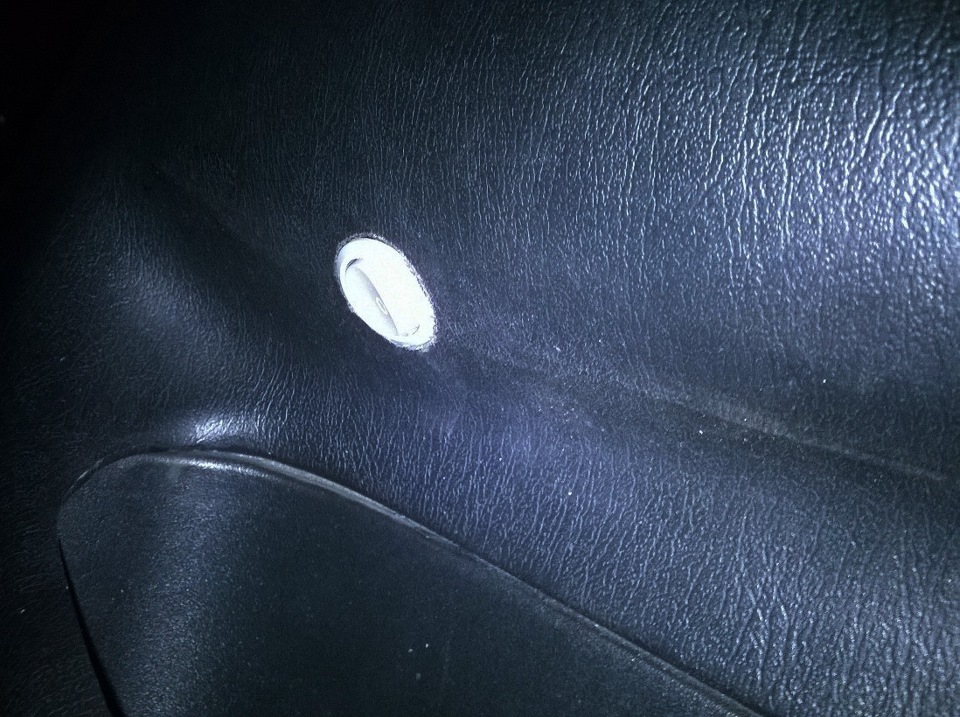

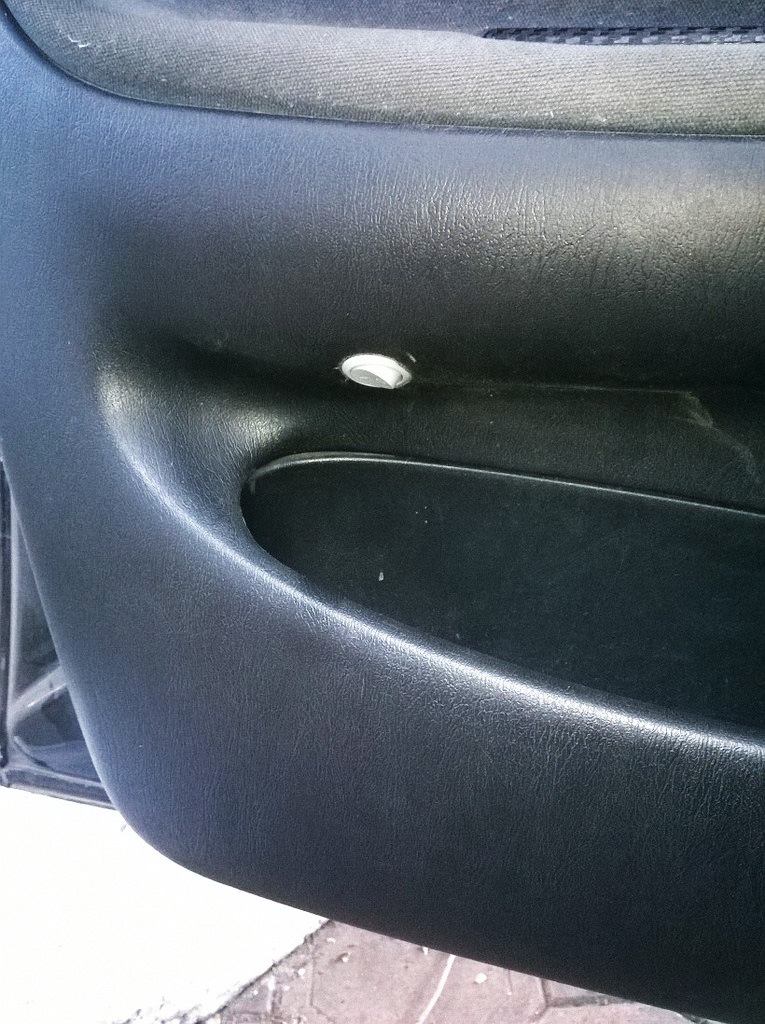

Эта кнопка-выключатель отрубает провод, идущий к 16 пину блока комфорта. Объясняю зачем. Функция доводчика абсолютно бесполезна зимой, т.к. стёкла открываем мы крайне редко — так зачем зря дёргать моторчиками в мороз? Щёлкнул выключателем и всё — функция отключена. Случайное нажатие на него в этом месте исключается — это просто не удобно.
Всем спасибо, кто осилил статью до конца, кому интересен мой БЖ и моя машина 🙂
