Чери Бонус потерян ключ.

Чери Бонус потерян ключ.

Сообщение Red58 » 29.03.2020, 12:05

чери бонус а13 сигнализация не работает. Смотреть фото чери бонус а13 сигнализация не работает. Смотреть картинку чери бонус а13 сигнализация не работает. Картинка про чери бонус а13 сигнализация не работает. Фото чери бонус а13 сигнализация не работает

Re: Чери Бонус потерян ключ.

Сообщение таран » 29.03.2020, 15:09

Re: Чери Бонус потерян ключ.

Сообщение Red58 » 29.03.2020, 15:22

чери бонус а13 сигнализация не работает. Смотреть фото чери бонус а13 сигнализация не работает. Смотреть картинку чери бонус а13 сигнализация не работает. Картинка про чери бонус а13 сигнализация не работает. Фото чери бонус а13 сигнализация не работает

Re: Чери Бонус потерян ключ.

Сообщение таран » 29.03.2020, 15:46

чери бонус а13 сигнализация не работает. Смотреть фото чери бонус а13 сигнализация не работает. Смотреть картинку чери бонус а13 сигнализация не работает. Картинка про чери бонус а13 сигнализация не работает. Фото чери бонус а13 сигнализация не работает

Re: Чери Бонус потерян ключ.

Сообщение vento702 » 29.03.2020, 16:00

чери бонус а13 сигнализация не работает. Смотреть фото чери бонус а13 сигнализация не работает. Смотреть картинку чери бонус а13 сигнализация не работает. Картинка про чери бонус а13 сигнализация не работает. Фото чери бонус а13 сигнализация не работает

Re: Чери Бонус потерян ключ.

Сообщение таран » 29.03.2020, 16:06

Re: Чери Бонус потерян ключ.

Сообщение Red58 » 29.03.2020, 16:34

Re: Чери Бонус потерян ключ.

Сообщение Red58 » 29.03.2020, 16:36

чери бонус а13 сигнализация не работает. Смотреть фото чери бонус а13 сигнализация не работает. Смотреть картинку чери бонус а13 сигнализация не работает. Картинка про чери бонус а13 сигнализация не работает. Фото чери бонус а13 сигнализация не работает

Re: Чери Бонус потерян ключ.

Сообщение vento702 » 29.03.2020, 16:37

чери бонус а13 сигнализация не работает. Смотреть фото чери бонус а13 сигнализация не работает. Смотреть картинку чери бонус а13 сигнализация не работает. Картинка про чери бонус а13 сигнализация не работает. Фото чери бонус а13 сигнализация не работает

Re: Чери Бонус потерян ключ.

Сообщение таран » 29.03.2020, 17:03

Источник

Где находится блок сигнализации на чери бонус а13

1.ВСТАВИТЬ КЛЮЧ В ЗАМОК ЗАЖИГАНИЯ.
2.НАЖАТЬ НА БРЕЛКЕ КНОПКУ ОТКРЫТИЯ ДВЕРЕЙ, И НЕ ОТПУСКАЯ ЕЕ, ПОВОРАЧИВАЕМ КЛЮЧ В ПОЛОЖЕНИЕ ACC.
3.ЧЕРЕЗ 10 СЕКУНД ОТПУСКАЕМ КНОПКУ НА БРЕЛКЕ.
4.МОЖНО ВЫТАЩИТЬ КЛЮЧ, БРЕЛОК ПРОПИСАН!
5.ЕСЛИ НЕ ПОЛУЧИЛОСЬ, ПОВТОРИМ ЕЩЕ РАЗ.

Chery Bonus 2012, двигатель бензиновый 1.5 л., 109 л. с., передний привод, механическая коробка передач — своими руками

Машины в продаже

чери бонус а13 сигнализация не работает. Смотреть фото чери бонус а13 сигнализация не работает. Смотреть картинку чери бонус а13 сигнализация не работает. Картинка про чери бонус а13 сигнализация не работает. Фото чери бонус а13 сигнализация не работает

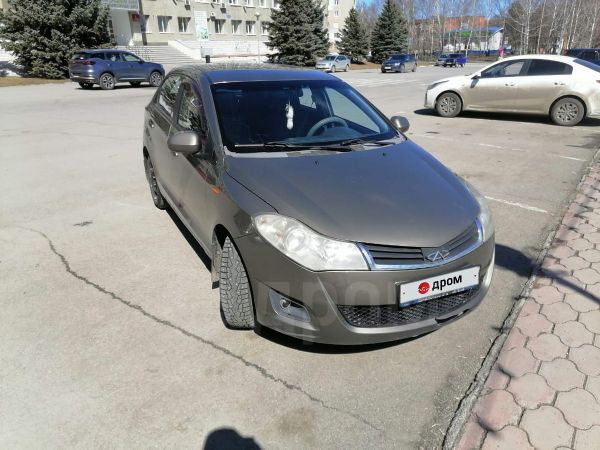

Chery Bonus A13, 2011

чери бонус а13 сигнализация не работает. Смотреть фото чери бонус а13 сигнализация не работает. Смотреть картинку чери бонус а13 сигнализация не работает. Картинка про чери бонус а13 сигнализация не работает. Фото чери бонус а13 сигнализация не работает

Chery Bonus A13, 2011

чери бонус а13 сигнализация не работает. Смотреть фото чери бонус а13 сигнализация не работает. Смотреть картинку чери бонус а13 сигнализация не работает. Картинка про чери бонус а13 сигнализация не работает. Фото чери бонус а13 сигнализация не работает

Chery Bonus A13, 2013

чери бонус а13 сигнализация не работает. Смотреть фото чери бонус а13 сигнализация не работает. Смотреть картинку чери бонус а13 сигнализация не работает. Картинка про чери бонус а13 сигнализация не работает. Фото чери бонус а13 сигнализация не работает

Chery Bonus A13, 2012

Комментарии 7

Спасибо большое, получилось!

Если есть один ключ, то можно попробовать зайти в ремонт ключей и сделать копию. Заготовки у них есть. Этот способ подходит для простых ключей, без встроенных чипов.

Где купить еще один ключ? У меня один. Так что случись и запаса нет.

я смотрю — тут совмещённая кнопка ОТКР-ЗАКР, а у меня разные
помогло шаманство с зажатием кнопки ЗАКРЫТИЯ после п.1
насчёт поворота не уверен, но поползновение щелкнуть под конец было

У меня получилось со второго раза.
Говорят стирается код от излучения мощных приборов, станков. Я особо не верю, мне кажется это заложено в самой системе. В моем случае, вскоре после отключения свечения гаечного ключа (ТО на приборке) перестала сигналка отвечать брелку.
Читал, есть разные сигналки, и по разному прописывается брелок. Может быть определенное число нажатий. Но принцип тот же.
У нас нет такого сервис центра, мне пришлось искать решение на форумах.

1. Пояснение к иллюстрациям, точки «массы», жгуты проводов, блоки предохранителей и реле, схемы подключения

Электрооборудование автомобиля выполнено по однопроводной схеме – отрицательные выводы источников и потребителей электроэнергии соединены с «массой», которая выполняет функции второго провода.

Большинство цепей включается замком зажигания. Всегда включены (независимо от положения ключа в замке зажигания) цепи питания звуковых сигналов, сигнала торможения, аварийной сигнализации, света фар и плафона освещения салона.

Электрооборудование автомобиля защищено плавкими предохранителями, которые расположены в специальных монтажных блоках.

Производитель оставляет за собой право вносить изменения в схемы электрические принципиальные и соединений в связи с модернизацией и изменением конструкции автомобиля.

С целью упрощения пользования отдельные электрические схемы подключения оборудования могут быть предоставлены в соответствующих разделах, которые содержат описательную часть информации по конкретному оборудованию.

Знаком «*» отмечено оборудование, которое устанавливается на отдельные модификации автомобиля.

Элементы жгутов проводов

Штыревая колодка: колодка имеет штыри, которые входят в гнезда сопрягаемой колодки.

Колодка с гнездами: колодка имеет гнезда, в которые входят штыри сопрягаемой колодки.

Значение цифр на колодках: цифры 1, 2, 3. N промаркированы на колодках и обозначают номера контактов колодки. В спецификациях указываются только первый и последний номера контактов.

Рис. 2.1.1. Колодка 2-х контактная гнездовая.

Расположение мест крепления проводов «масса» (точек «массы») на кузове

Точки «массы» в моторном отсеке

Рис. 2.1.2. Расположение точек «массы» в моторном отсеке.

Точки «массы» в салоне:

Рис. 2.1.3. Расположения точек «массы» в салоне.

Точки «массы» на двери задка:

Рис. 2.1.4. Расположения точек «массы» на двери задка.

Рис. 2.1.5. Схема подключения жгутов проводов:

1 – к правой противотуманной фаре; 2 – к передней правой блок-фаре; 3 – к датчику бачка омывателя стекла; 4 – «масса»; 5 – к датчику скорости переднего правого колеса; 6 – к сигнализатору износа тормозных колодок правого переднего колеса*; 7 – к повторителю указателя правого поворота; 8 – к блоку управления двигателем; 9 – к вентилятору системы отопления и кондиционирования; 10 – к пафону подсветки вещевого ящика; 11 – к обогревателю правого наружного зеркала*; 12 – к громкоговорителю передней правой двери; 13 – к электростеклоподъемнику правой передней двери; 14 – к замку правой передней двери (блокировка); 15 – к плафону освещения проема правой передней двери; 16 – к электростеклоподъемнику правой задней двери; 17 – к переключателю стеклоподъемника правой задней двери; 18 – к замку правой задней двери (блокировка); 19 – к датчику скорости заднего правого колеса; 20 – к сигнализатору износа тормозных колодок правого заднего колеса*; 21 – к правому заднему фонарю; 22, 25, 27 – к датчику системы парковки; 23 – к фонарю освещения номерного знака; 24 – к замку двери задка (блокировка); 26 – к стеклоочистителю двери задка*; 28 – к громкоговорителю заднему левому; 29 – к левому заднему фонарю; 30 – к стеклоомывателю двери задка*; 31 – к датчику скорости заднего левого колеса; 32 – к сигнализатору износа тормозных колодок заднего левого колеса*; 33 – к блоку управления системой парковки; 34 – к системе контроля давления в шинах; 35 – к переключателю стеклоподъемника задней левой двери; 36 – к замку задней левой двери (блокировка); 37 – к электростеклоподъемнику левой задней двери; 38 – к электростеклоподъемнику левой передней двери; 39 – к замку переднеей левой двери (блокировка); 40 – к переключателю электростеклоподъемника передней левой двери; 41 – к громкоговорителю передней левой двери; 42 – к выключателю системы безопасности детей; 43 – к регулятору наружного левого зеркала заднего вида; 44 – к переключателю центрального замка; 45 – к обогревателю левого наружного зеркала*; 46 – к повторителю указателя левого поворота; 47 – к сигнализатору износа тормозных колодок переднего левого колеса*; 48 – к датчику скорости переднего левого колеса; 49 – к передней левой блок-фаре; 50 – к левой противотуманной фаре; 51 – к звуковому сигналу низкого тона; 52 – к замку капота; 53 – к датчику температуры окружающего воздуха; 54 – к звуковому сигналу высокого тона; 55 – к вентилятору радиатора; 56, 58 – к генератору; 57 – к стартеру; 59 – к электромагнитной муфте системы кондиционирования; 60 – к форсунке четвертого цилиндра; 61 – к форсунке второго цилиндра; 62 – к насосу гидроусилителя рулевого управления; 63 – к датчику температуры охлаждающей жидкости; 64 – к сигнализатору готовности к запуску*; 65 – к модулю зажигания; 66 – к клапану продувки адсорбера; 67 – к датчику расхода воздуха*; 68 – к датчику скорости (сигнал на комбинацию приборов); 69 – к выключателю фонарей заднего хода; 70 – к датчику положения распределительного вала; 71 – к заднему датчику кислорода; 72 – к форсунке третьего цилиндра; 73 – к форсунке первого цилиндра; 74 – к датчику детонации; 75 – к переднему датчику кислорода; 76 – к датчику положения дроссельной заслонки; 77 – к датчику давления (система смазки двигателя); 78 – к датчику скорости; 79 – датчик давления (система отопления и кондиционирования); 80 – к модулю АБС; 81 – блок реле вентиляторов системы охлаждения; 82 – аккумуляторная батарея; 83 – блок предохранителей моторного отсека; 84 – к датчику уровня тормозной жидкости; 85 – жгут проводов управления двигателем; 86 – сирена противоугонной системы; 87 – к отопителю; 88 – к аудиооборудованию; 89 – к правому дополнительному дисплею*; 90 – к датчику температуры воздуха в салоне*; 91 – к датчику педали акселератора*; 92 – к комбинации приборов; 93 – к левому дополнительному дисплею*; 94 – к датчику интенсивности солнечных лучей*; 95 – блок контроля оборудования кузова; 96 – блок реле и предохранителей салона; 97 – к выключателю сцепления*; 98 – к выключателю сигнала торможения; 99 – разъем соединительный жгутов проводов панели приборов и подушки безопасности водителя*; 100 – к выключателю световой сигнализации; 101 – к переключателю режимов работы аудиооборудования*; 102 – к подушке безопасности водителя; 103 – к блоку управления противоугонной системы; 104 – к контактной группе подушки безопасности; 105 – к подрулевому переключателю режимов работы стеклоочистителя и омывателя; 106 – к выключателю зажигания; 107 – к переключателю режимов работы отопителя и кондиционера; 108 – к прикуривателю; 109 – к выключателю аварийной сигнализации; 110 – к блоку управления подушками безопасности; 112 – к подушке безопасности пассажира*; 113 – к антенне; 114 – к обогревателю сиденья переднего пассажира*; 115 – к розетке для подключения дополнительного электрооборудования; 116 – к блоку резервного питания*; 117, 120 – к концевому выключателю рычага стояночного тормоза; 118 – к датчику ремней безопасности; 119 – к обогревателю сиденья водителя; 121 – к громкоговорителю передней левой двери; 122 – к подушке безопасности боковой левой*; 123 – к подушке безопасности боковой правой*; 124 – к датчику удара подушки безопасности боковой правой*; 125 – к датчику дождя*; 126 – к плафону подсветки зеркала переднего пассажира*; 127 – к электроприводу люка крыши*; 128 – к переднему плафону освещения салона; 129 – к датчику удара подушки безопасности боковой правой*; 130 – к заднему плафону освещения салона*; 131 – к механизму натяжения ремней безопасности*; 132 – к топливному насосу; 133 – к громкоговорителю заднему правому; 134 – к плафону освещения багажного отсека; 135 – к фонарю дополнительного сигнала торможения; 136 – к обогревателю стекла двери задка*.

Схемы подключения жгутов проводов конкретных автомобилей, в зависимости от комплектации данных автомобилей, могут иметь отличия от схемы, приведенной на рис. 2.1.5.

Основные символы электрических схем

СимволЗначениеСимволЗначение
Соединение проводовЭлектродвигатель постоянного тока
Електрическая колодкаЛампа
РелеВыключатель (ON/OFF)
Экранированный проводСопротивление (нагрузка)
Провод «витая пара»Электромагнитная катушка
Светодиод
«Масса»

Обозначение электрических цепей

30 – цепь BAT от клеммы «+» АКБ; 15 – цепь IGN1 выключателя зажигания; 15C – цепь IGN2 выключателя зажигания; 15A – цепь ACC выключателя зажигания; 58B – цепь подсветки (REHO); 31 – цепь «масса» (GROUND); K-LINE, CAN LOW, CAN HI – дополнительная цепь.

Электрооборудование автомобиля подключено к электрическим цепям согласно схемам электрическим принципиальным приведенным ниже.

Обозначение предохранителей и реле

Предохранители имеют обозначение SBn, FBn, RFn и МFn. Где: n – число, которое обозначает порядковый номер предохранителя. Предохранители SBn, FBn и RFn установлены в блоке реле и предохранителей салона. Предохранители МFn установлены в блоке предохранителей моторного отсека.

Реле имеют обозначение RLYn. Где: n – число, которое обозначает порядковый номер реле.

B – черный; Br – коричневый; G – зеленый; Gr – серый; L – голубой; Lg – светло-зеленый; O – оранжевый; P – розовый; R – красный; V – фиолетовый; W – белый; Y – желтый; BW – черный с белой полосой; BY – черный с желтой полосой; BrW – коричневый с белой полосой; RB – красный с черной полосой; RW – красный с белой полосой; RY – красный с желтой полосой; LgW – светло-зеленый с белой полосой; LgB – светло-зеленый с черной полосой; VW – фиолетовый с белой полосой; VR – фиолетовый с красной полосой; VB – фиолетовый с черной полосой; PB – розовый с черной полосой; PBr – розовый с коричневой полосой; LW – голубой с белой полосой; LR – голубой с красной полосой; WGr – белый с серой полосой; WBr – белый с коричневой полосой; WG – белый с зеленой полосой; GBr – зеленый с коричневой полосой; GY – зеленый с желтой полосой; GR – зеленый с красной полосой; OB – оранжевый с черной полосой; YG – желтый с зеленой полосой.

Предохранители блока управления сигнализацией (ВСМ)

Предохранители расположены в левой и правой частях блока и пронумерованы, как показано на рисунке.

Рис. 2.1.6. Предохранители блока управления сигнализацией (ВСМ)

Сторона
блока
Номер
предохранителя
Допустимый ток
предохранителя, А
Защищаемое оборудование
Левая115Центральный замок
210Лампы задних противотуманных фонарей
325Электростеклоподъемники задних боковых дверей
47,5Лампы плафонов багажного отсека и подсветки проема правой передней двери
55Лампа плафона подсветки проема левой передней двери
625Электростеклоподъемники передних дверей
Правая115Лампы аварийной сигнализации
220Обогреватель заднего стекла
315Лампы противотуманных фар
410Звуковые сигналы
510Лампа плафона салона
625Стеклоочиститель ветрового стекла

Рис. 2.1.7а. Блок предохранителей моторного отсека, вариант А:

Рис. 2.1.7б. Блок предохранителей моторного отсека, вариант Б:

Примечание: в скобках указано оборудование, подключенное к предохранителю.

чери бонус а13 сигнализация не работает. Смотреть фото чери бонус а13 сигнализация не работает. Смотреть картинку чери бонус а13 сигнализация не работает. Картинка про чери бонус а13 сигнализация не работает. Фото чери бонус а13 сигнализация не работает

Для доступа к блоку ВСМ снимаем пластиковую накладку под рулевой колонкой. Для этого сначала снимаем левую боковую накладку передней панели (на защёлках) и отвернуть два самореза за ней. Отвернуть саморез крепления пластиковой накладки снизу и снять её (на защёлках).

чери бонус а13 сигнализация не работает. Смотреть фото чери бонус а13 сигнализация не работает. Смотреть картинку чери бонус а13 сигнализация не работает. Картинка про чери бонус а13 сигнализация не работает. Фото чери бонус а13 сигнализация не работает

чери бонус а13 сигнализация не работает. Смотреть фото чери бонус а13 сигнализация не работает. Смотреть картинку чери бонус а13 сигнализация не работает. Картинка про чери бонус а13 сигнализация не работает. Фото чери бонус а13 сигнализация не работает

Снимаем накладку порога двери водителя и левой кик-панели (крепление на защёлках).

чери бонус а13 сигнализация не работает. Смотреть фото чери бонус а13 сигнализация не работает. Смотреть картинку чери бонус а13 сигнализация не работает. Картинка про чери бонус а13 сигнализация не работает. Фото чери бонус а13 сигнализация не работает

Для доступа к разъёму замка зажигания снять защитнный кожух рулевого вала. Для этого необходимо отвернуть три самореза крепления и снять его.

чери бонус а13 сигнализация не работает. Смотреть фото чери бонус а13 сигнализация не работает. Смотреть картинку чери бонус а13 сигнализация не работает. Картинка про чери бонус а13 сигнализация не работает. Фото чери бонус а13 сигнализация не работает

Снимаем панель приборов Чери Бонус. Для этого необходимо сначала снять декоративные накладки снизу и сверху (крепление на защёлках), затем отвернуть четыре самореза крепления и вынуть панель, отсоединив разъём.

Точки подключения Чери Бонус

Подключение массы в левой кик-панели в штатное место.

чери бонус а13 сигнализация не работает. Смотреть фото чери бонус а13 сигнализация не работает. Смотреть картинку чери бонус а13 сигнализация не работает. Картинка про чери бонус а13 сигнализация не работает. Фото чери бонус а13 сигнализация не работает

Подключение СAN-шины в жгуте синего разъёма на блоке ВСМ.

чери бонус а13 сигнализация не работает. Смотреть фото чери бонус а13 сигнализация не работает. Смотреть картинку чери бонус а13 сигнализация не работает. Картинка про чери бонус а13 сигнализация не работает. Фото чери бонус а13 сигнализация не работает

В жгуте этого же разъёма блока ВСМ подключение управления центральным замком

чери бонус а13 сигнализация не работает. Смотреть фото чери бонус а13 сигнализация не работает. Смотреть картинку чери бонус а13 сигнализация не работает. Картинка про чери бонус а13 сигнализация не работает. Фото чери бонус а13 сигнализация не работает

Для отключения штатной системы охраны на момент запуска двигателя выполнить подключение имитации открытия замка двери водителя в синем разъёме на блоке ВСМ.

Выполнить подключение управления световыми сигналами в жгуте зелёного разъёма на блоке ВСМ.

Подключение управления отпирания багажника в жгуте разъёма кнопки.

Для обхода штатного иммобилайзера вынуть элемент питания из ключа и поместить ключ в модуль обхода иммобилайзера StarLine BP-03. Затем выполнить подключение модуля обхода в разрыв любого провода штатной антенны в жгуте разъёма блока штатного иммобилайзера, расположенного справа от рулевой колонки.

чери бонус а13 сигнализация не работает. Смотреть фото чери бонус а13 сигнализация не работает. Смотреть картинку чери бонус а13 сигнализация не работает. Картинка про чери бонус а13 сигнализация не работает. Фото чери бонус а13 сигнализация не работает

В жгуте разъёма замка зажигания подключить силовые цепи автозапуска двигателя, питание и силового модуля автозапуска.

1. Точки подключения автосигнализации на Chery Amulet

2. Точки подключения автосигнализации на Chery Bonus 2

Замок зажигания:
Зажигание 1 – фиолетовый
Зажигание 2 – зелёный
АСС – оранжевый
Стартер – тонкий зелёный

Вертикальный разъём в водительской кик панели:
Центральный замок (-): голубой/красный – закрывание, розовый – открывание.
В этом же разъёме оранжевый – концевик водительской двери.

Остальные двери в водительском пороге – чёрный /белый, зелёный и салатовый тонкие. Всё делать через диоды в разрыв.

Водительский порог:
Багажник – тонкий жёлтый
Поворотники – розовый/чёрный и синий/белый

Ручник – коричневый в жгуте панели приборов.

Контроль двигателя (генератор) – провод на генераторе (там всего один провод и он легко доступен).

Иммо есть! Обходчик можно либо в разрыв (но оболочка штатного очень толстая и вскрывать не удобно) либо внешней петлей.

3. Точки подключения автосигнализации на Chery Bonus 3 2014

Замок зажигания обычный. Провода все красные/белые, поэтому не записывал.

4. Точки подключения автосигнализации на Chery Fora

5. Установка и подключение автосигнализации на Chery Fora A520 2008

Все подключения на переднем блоке ISU, кроме концевика багажника.

чери бонус а13 сигнализация не работает. Смотреть фото чери бонус а13 сигнализация не работает. Смотреть картинку чери бонус а13 сигнализация не работает. Картинка про чери бонус а13 сигнализация не работает. Фото чери бонус а13 сигнализация не работает

чери бонус а13 сигнализация не работает. Смотреть фото чери бонус а13 сигнализация не работает. Смотреть картинку чери бонус а13 сигнализация не работает. Картинка про чери бонус а13 сигнализация не работает. Фото чери бонус а13 сигнализация не работает

чери бонус а13 сигнализация не работает. Смотреть фото чери бонус а13 сигнализация не работает. Смотреть картинку чери бонус а13 сигнализация не работает. Картинка про чери бонус а13 сигнализация не работает. Фото чери бонус а13 сигнализация не работает

чери бонус а13 сигнализация не работает. Смотреть фото чери бонус а13 сигнализация не работает. Смотреть картинку чери бонус а13 сигнализация не работает. Картинка про чери бонус а13 сигнализация не работает. Фото чери бонус а13 сигнализация не работает

чери бонус а13 сигнализация не работает. Смотреть фото чери бонус а13 сигнализация не работает. Смотреть картинку чери бонус а13 сигнализация не работает. Картинка про чери бонус а13 сигнализация не работает. Фото чери бонус а13 сигнализация не работает

чери бонус а13 сигнализация не работает. Смотреть фото чери бонус а13 сигнализация не работает. Смотреть картинку чери бонус а13 сигнализация не работает. Картинка про чери бонус а13 сигнализация не работает. Фото чери бонус а13 сигнализация не работает

Источник

пригодится

чери бонус а13 сигнализация не работает. Смотреть фото чери бонус а13 сигнализация не работает. Смотреть картинку чери бонус а13 сигнализация не работает. Картинка про чери бонус а13 сигнализация не работает. Фото чери бонус а13 сигнализация не работает

чери бонус а13 сигнализация не работает. Смотреть фото чери бонус а13 сигнализация не работает. Смотреть картинку чери бонус а13 сигнализация не работает. Картинка про чери бонус а13 сигнализация не работает. Фото чери бонус а13 сигнализация не работает

Блоки предохранителей и реле

. Если у Вас отказал прикуриватель, стеклоподъемники и обогрев заднего стекла, всё сразу. Меняем предохранитель F5 (прикуриватель) в блоке YB — сгоревший.ЗАРАБОТАЕТ ВСЕ.
. Если у вас перестало что-то работать, а в описаниях предохранителей этого нет, то ищите по описаниям предохранителей, что еще не работает и меняйте этот предохранитель, по аналогии как написано выше. На реле и предохранители может заводиться еще что-нибудь, что не описано в схемах.

Если не можете найти неисправность, есть вопросы, предложения или уточнения, то пишите в форуме Блок предохранителей и реле. Сделал описание.
Описание блоков под капотом и бардачком изначально сделал форумчанин ВГА, за что ему огромное спасибо.
Места расположения блоков

Блоки предохранителей расположены в четырех местах:

в моторном отсеке, с права по ходу движения, под маленькой частью короба воздухопритока (на схемах QC)
за маленьким бардачком, возле ног водителя (на схемах YB)
за большим бардачком, возле ног пассажира Блок комфорта (ISU)
силовые предохранители расположены на «+» клемме аккумулятора

Описание блока под капотом (QC)

До блока можно добраться не снимая воздухоприток. Одеваем перчатки, открываем капот (не забудьте выключить ключ зажигания). Отгибаем правую металлическую защелку и открываем крышку. Далее выводим ее аккуратно из под воздухозаборника, может цепляться за провода. Устанавливаем в обратной последовательности. Запасные предохранители расположены на крышке, на ней же и наклейка с описанием реле и предохранителей на Английском и Китайском языках. Рисунок выложил terra Предохранители под капотом

Предохранители:
1-Ближний свет (левая лампа)
2-Ближний свет (правая лампа)
3-Бензонасос (контакты реле)
4-Дальний свет (левая лампа)
5-Мотор вентилятора салона
6-Дальний свет (правая лампа)
7-Реле моторов охлаждения двигателя и кондиционера №2 (контакты)
8-Реле моторов охлаждения двигателя и кондиционера №3 (контакты)
9-запасной
10-
11-запасной
12-Стартер (контакты реле)
13-Блок сигнализации и управления замками дверей.
14-Лампа заднего хода
15-Модуль зажигания
16-Генератор (обмотка возбуждения)
17-Габаритные огни правая сторона
18-Передние противотуманки
19-Реле №1, №2, №3 моторов охлаждения двигателя и кондиционера (обмотка)
20-Габаритные огни левая сторона
21-Задние противотуманки
22-резерв
23-Стоп сигналы
24-Реле стартера (обмотка)
25-Компрессор кондиционера
26-АБС контроллер
27-Блок управления двигателем (контакты 17,18)

Реле:
К1 Реле мотора вентиляции салона
К2 Реле бензонасоса
К3 Реле №3 моторов охлаждения двигателя
К4 Реле стартера
К5 Реле Ближнего света
К6 Реле дальнего света
К7 Реле №2 моторов охлаждения двигателя
К8 Резерв
К9 Реле передних противотуманок
К10 Реле задних противотуманок
К11 Реле №1 моторов охлаждения двигателя
К12 Реле повышения скорости моторов охлаждения двигателя
К13 Резерв
Описание блока под маленьким бардачком (YB)

Маленький бардачок снимается просто, открываем его и тянем не сильно вверх, отсоединяем пружину из паза в торпеде. Блок предохранителей в салоне Запасные предохранители расположены слева вертикально.

Файл с описанием блока предохранителей в салоне для наклейки на маленький бардачок.

Выглядит вот так:Маленький бардачок с наклейкой

Предохранители:
F1-Регулятор яркости подсветки приборов
F2-Датчик концентрации кислорода, клапан абсорбера, спидометр
F3-Топливные форсунки
F4-Кондиционер
F5-Прикуриватель, стеклоподъемники, обогрев зеркал
F6-Комбинация приборов
F7-Магнитола постоянное питание
F8-диагностический разъем
F9-Комбинация приборов
F10-Задний стеклоочиститель
F11-Передний стеклоочиститель
F12-Реле ближнего и дальнего света
F13-Подушки безопасности
F14-Магнитола (управление АСС)
F15-Электропривод зеркал
F16-Обогрев сидений
F17-ЭБУ двигателя
F18-Блок комфорта и сигнализации ISU
F19-Стеклоподъемники
F20-Мотор люка в крыше
F21-Выключатель (замок) зажигания
F22-освещение салона
F23-Кнопки управления люком
F24-Звуковой сигнал
F25-Заслонка рециркуляции воздуха (мотор и кнопка)
F26-Реле кондиционера
F27-Обогрев зеркал заднего вида
F28- АМ1 (через замок зажигания идёт на линии АСС и IG1)
F29- АМ2 (через замок зажигания идёт на линию IG2 и обмотку реле стартера)
F30-розетка в багажнике

Реле:
К1-Реле вентилятора системы охлаждения
К2, К3, К4 – Резерв
К5-Реле звукового сигнала
К6-Реле включения габаритов
К7-Реле кондиционера
Описание блока комфорта (ISU)

В данный момент четкого описания нет.

Данный блок отвечает за такие функции как: рециркуляция воздуха, замки и датчики открытия дверей и капота, сигнализация, освещение салона, стеклопдъемники, указатели поворота, аварийка, зуммер открытия двери, обогреватель зеркал и заднего стекла и другие.

Подробнее смотри: Блок комфорта (ISU) описание и электрическая схема.

Установлен возле правой ноги переднего пассажира. Чтоб увидеть предохранители необходимо фактически лечь на коврик. Предохранители блока комфорта

30А
20А
30А
15А Центральный замок
25А
30А

Описание силовых предохранителей на > клемме аккумулятора

Предохранители на + клеме аккумулятора

Снимаем красный и черный кожух, откручиваем силовой провод (идет наверняка на стартер) и снимаем второй черный кожух. Все кожухи крепятся на пластмассовых защелках. На проводах наклеены желтые наклейки с номером.

80А к переднему отсеку электрораспределительного блока клемм С
60А к переднему отсеку электрораспределительного блока клемм В
30А обеспечение питания системы ABS
30А обеспечение питания системы ABS
100А к обеспечению питания электрораспределительного блока приборной панели

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
