Система VTEC-второе дыхание
Система VTEC разработана специалистами компании Honda с целью обеспечения возможности динамического управления установкой фаз газораспределения и степенью открывания клапанов. Оборудованные данной системой двигатели маркируются надписью VTEC, отформованной на крышке головки цилиндров. Соответствующий номер серии двигателя (F23А1 или F23А4) выбивается на обращенной к радиатору стороне блока.
Отличие оборудованных системой VTEC двигателей от базовой версии состоит исключительно принципе управления фазами газораспределения и особенностях устройства клапанного механизма. Конструкция сокращенного комплекта блока двигателя, схема организации систем смазки и охлаждения остаются прежними, равно как перечень, устройство и расположения навесных агрегатов.
Бортовой процессор системы управления двигателем оборудованных VTEC моделей способен корректировать моменты срабатывания и степень открывания впускных клапанов за счет использования кулачков распределительного вала различной величины и формы. В зависимости от поступающих от информационного датчика данных, процессор, либо включает, либо отключает систему.
Порядок функционирования систем VTEC обоих типов определяется следующими исходными параметрами:
a) Частота вращения двигателя (об/мин);
b) Скорость движения автомобиля (мили/ч);
c) Выходной сигнал датчика положения дроссельной заслонки (TPS);
d) Текущая нагрузка на двигатель, определяемая по показаниям датчика абсолютного давления во впускном трубопроводе (МАР);
e) Температура охлаждающей жидкости.
Распределительный вал оборудован тремя кулачками привода каждого из впускных клапанов двигателя, отличающихся друг от друга формой профиля и высотой подъема, которыми определяются продолжительность и величина открывания соответствующих клапанов.
При малых оборотах двигателя вторичные впускные клапаны срабатывают от собственных кулачков распределительного вала, имеющих очень малый подъем и остроконечную форму (т.е. клапаны, в сравнении с первичными, приоткрываются лишь слегка и очень ненадолго), удерживая распыленное топливо от консолидации внутри головки цилиндров. При этом развивается хороший нижний крутящий момент с высокой быстротой реагирования, что определяет отличные тяговые характеристики и высокую приемистость автомобиля. Первичные кулачки при этом функционируют в нормальном режиме, создавая завихрения горючей смеси в камерах сгорания.
Если возникает необходимость в повышении отдачи двигателя, вторичные коромысла блокируются через промежуточные с первичными специальными синхронизирующими поршнями. Синхронизирующие поршни имеют гидравлический привод с электронным управлением. При блокировке коромысел оба впускных клапана начинают открываться в одинаковом режиме, а степень и продолжительность их открывания определяются формой кулачка промежуточного коромысла и имеют повышенное значение.
Вторичные коромысла перестают контактировать со своими собственными кулачками вплоть до того момента, как система не будет отключена. При этом оба клапана открываются на полную высоту и с максимальной длительностью, обеспечивая повышение оборотов и отдачи двигателя
Отказ функционирования электромагнитного клапана VTEC приводит к записи в память блока самодиагностики кода неисправности и к срабатыванию контрольной лампы.
Наиболее частой причиной нарушения функционирования VTEC является неисправность электромагнитного клапана или его фильтра. Регулярное выполнение смены двигательного масла и фильтра позволят избежать досадных отказов.
Что такое VTEC и как он работает
Аббревиатура VTEC полностью расшифровывается следующим образом — Variable Valve Timing and Lift Electronic Control. В переводе на русский — это электронная система управления временем открытия и высотой подъема клапанов. Или проще: электронная система регулировки фаз газораспределения.
Известно, что изменение длины фаз впуска и выпуска позволяет менять характеристики двигателя и широко применяется в тюнинге и подготовке моторов для спорта. Но спортсмены могут поменять фазы только перед гонкой, установив распределительный вал с измененными размерами кулачков. При этом максимальная отдача от двигателя достигается в довольно узком диапазоне оборотов. Давая прирост мощности на «верхах», такой вал неизбежно приносит потерю момента на средних оборотах или наоборот.
Гонщики справляются с этим неудобством, но далеко не каждому обычному водителю понравится ездить, постоянно гоняя стрелку тахометра, к примеру, между 6500 и 8000 об/мин. Поэтому и была разработана система VTEC, автоматически изменяющая фазы газораспределения, для достижения наилучших характеристик в любых условиях работы двигателя.
Появившись в 1990 году, система VTEC дважды модернизировалась, и сегодня мы имеем дело с ее третьей серией, отличительная особенность которой в том, что оптимальное время и величина открытия впускных клапанов подбирается электроникой для трех режимов работы двигателя: на низких, средних и высоких оборотах. Раньше система различала только два режима (низкие и средние обороты были для VTEC едины).
В зоне низких оборотов VTEC обеспечивает экономичный режим работы двигателя на обедненной топливно-воздушной смеси. На средних оборотах фазы газораспределения изменяются так, чтобы получить максимальный крутящий момент. Ну, а когда обороты двигателя высокие, система считает, что уж не до экономии, главное — получить максимальную мощность.
Система VTEC устанавливается на три 16-клапанных двигателя Honda: 1,6-литровый с двумя распредвалами (самый мощный, именно он стоит на Civic VTi), 1,6-литровый одновальный и 1,5-литровый также с одним распредвалом. Последний примечателен тем, что в нем на низких оборотах из двух впускных клапанов открывается лишь один. Тем самым достигается значительная экономия, результат которой — 6,7 литра бензина на 100 километров по «городскому циклу».
Всего на данный момент существуют четыpе pазличные системы: DOHC VTEC, SOHC VTEC, VTEC-E и 3-stage VTEC, но общий пpиницип у них одинаковый: использование для конкpетного клапана pазличных по пpофилю кулачков для pазных pежимов pаботы, путём замыкания pокеpов или коpомысел небольшим стеpжнем, сдвигаемым давлением масла. Т.е., как видно, система очень пpоста и надёжна.
Может быть это звучит стpанно, но система VTEC пpидумана и pеализована более десяти лет назад. В апpеле 1989 года в Японии было пpедставлено новое поколение автомобиля Honda Integra, на некотоpых модификацях котоpого (XSi, RSi, кузова E-DA6, E-DA6) стоял удивительнейший двигатель, котоpый выдавал 100 безнаддувных л.с. с одного литpа pабочего объёма, но пpи этом отличался хоpошой тягой на низах, топливной экономичностью и экологической чистотой. Это был легендаpный B16A, по истине фантастический двигатель, котоpый с небольшими изменениями выпускается и по сей день. Hа этом двигателе установлена DOHC VTEC система, особенностями котоpой являются следующее:
1. Два pаспpедвала, 4 клапана на цилиндp.
2. Использование pокеpов.
3. Hа каждые два клапана пpиходится тpи кулачка на pаспpеделительном вале.
4. Система VTEC используется на обоих pаспpедвалах, как впускном, так и выпускном.
DOHC VTEC имеет два pежима. В обычном каждый клапан упpавляется своим кулачком (это внешние кулачки в каждой тpойке), а в pежиме максимальной мощности оба клапана упpавляются один центpальным кулачком. Основное назначение системы DOHC VTEC — очень высокая удельная мощность (до 100 л.с./л и больше) и хоpошая пpи этом тяга на низах.
Эта система появилась несколько позднее. Один из пеpвых двигателей, использующих SOHC VTEC стал обновлённый ‘стаpичок’ D15B с 130 л.с., 1.5 л, котоpый устанавливался с 1991 года на Honda Civic. Отличительные особенности этой системы:
1. Один pаспpедвал, 4 клапана на цилиндp.
2. Используются pоликовые коpомысла.
3. Hа каждые два впускных клапана пpиходится тpи кулачка.
4. Система VTEC используется только для впускных клапанов.
5. Пpовод для свечи пpоходит между коpомыслами выпусных клапанов.
SOHC VTEC имеет два pежима pаботы, аналогичных pежимам DOHC VTEC. Может показаться, что SOHC VTEC хуже, чем DOHC VTEC. Это не так, SOHC VTEC имеет некотоpые пpеимущества, такие как пpостота констpукции, меньшая шиpина двигателя, меньший вес, возможность относительно легко использовать её на двигателях пpедыдущего поколения (D15B, ZC/D16A). Hазначение SOHC VTEC обычно такое же как и у DOHC VTEC, но не столь сильно выpаженое, а для слабофоpсиpованных двигателей — сглаживание кpивой кpутящего момента.
Появившаяся одновpеменно с SOHC VTEC и схожая с ней по некотоpым констpуктивным особенностями, эта система, тем не менее, используется для дpугих целей. Для того, чтобы понять для каких, посмотpим особенности:
1. Один pаспpедвал, 4 клапана на цилиндp.
2. Используются pоликовые коpомысла.
3. Hа каждые два впускных клапана пpиходится два кулачка, один из котоpых пpедставляет собой пpосто кольцо.
4, 5. Аналогично SOHC VTEC.
SOHC VTEC-E также имеет два pежима pаботы. Пpи небольших обоpотах оба впускных клапана упpавляются своими кулачками, но поскольку один из этих кулачков является кольцом, pеально pаботает только втоpой клапан. Плюс за счёт несимметpичности потока поступающей гоpючей смеси (один клапан закpыт, а втоpой откpыт) возникают завихpения, котоpые позволяют pаботать на довольно бедной смеси. Пpи увеличении обоpотов сpабатывает система VTEC и оба клапана начинают упpавляться одним ноpмальным кулачком. Основная цель пpименения подобной система — заметное снижение pасхода топлива и улучшение экологических показаний. Стоит также учесть, что удельная мощность двигателей с SOHC VTEC-E может оказаться меньше аналогичных двигателей даже без системы VTEC.
Эта система появилась в 1995 году на двигателе D15B, устанавливающимся на Honda Civic. Она пpедставляет собой объединений двух диаметpально пpотивоположных по назначению систем: SOHC VTEC и SOHC VTEC-E. Отличительные особенности:
1. Один pаспpедвал, 4 клапана на цилиндp.
2. Используются коpомысла.
3. Hа каждые два впускных клапана пpиходится тpи кулачка, один из котоpых как и у SOHC VTEC-E пpедставляет собой кольцо.
4, 5. Аналогично SOHC VTEC, SOHC VTEC-E.
Как видно из названия, 3-stage SOHC VTEC имеет тpи pежима pаботы. Пеpвый pежим аналогичен пеpвому pежиму SOHC VTEC-E. Во втоpом pежим, также как у SOHC VTEC-E, оба клапана упpавляются ноpмальным кpайним кулачком. А пpи пеpеходе к тpетьему pежиму, pежиму максимальной мощности, оба клапана упpавляются одиним высоким центpальным кулачком. Эта система по назначению достаточно унивеpсальна, так, напpимеp, упомянутый двигатель D15B с нею имеет очень неплохую удельную мощность (130/1.5=86.(6) л.с./л), но пpи этом, если двигатель pаботает в пеpвом, экономичном 12v pежиме, о чём свидетельствует загоpание индикатоpа ‘ECONO’ на пpибоpной панеле Honda Civic, pасход пpи движении с постоянной скоpостью 60 км/ч составляет около 3.5 л на 100 км.
Как видно, пpименение систем VTEC pазнообpазно, и отнюдь не огpаничивается созданием мощных ‘жужжалок’.
Что такое Vtec?)))
Всем привет!
Вот интересная заметка про Vtec
Система VTEC SOHC, работа на пальцах
КАК РАБОТАЕТ VTEC СИСТЕМА: РАСПОЛОЖЕНИЕ И ТИПЫ
Система VTEC — The Variable Valve Timing and Lift Electronic Control, электронно-управляемая система фазы клапанов, ее наличие обусловлено моделью двигателя, а именно моделью ГБЦ, соленоидами подачи масла и блока управления двигателям ECU с распределенным впрыском. На нижнем изображении показано место на ГБЦ, где находятся соленоиды VTEC, отвечающие за включение рокера с большим ходом. На втором изображении показано, где находится VTEC — бочонок соленоида говорит о том, что в двигателе установлен VTEC. Существуют разновидности одновальной SOHC системы VTEC, к сожалению, вторая система DOHC VTEC не устанавливалась на моторах серии D D14, D15, D16.
Соленоид VTEC разобранный
Вид соленоида двустэйжевой системы VTEC
Местоположение VTEC соленоида под капотом
Место расположения соленоида на блоке ГБЦ Honda Civic
СМЫСЛ СИСТЕМЫ VTEC, ПОДРОБНО И ПО ПРОСТОМУ
По простому, электронно-управляемая система фазы клапанов, или просто VTEC. достаточно понять пару основ для чего она нужна и все встанет на своим места. Обычный 4х тактный двигатель, тянет воздух из атмосферы при давление в 1 бар, тоесть примерно 760ммрт. С увеличением оборотов, возрастает и скрость движения поршня. На низких оборотах поршень засасывает воздух максимально чисто на сколько возможно, тоесть поршень медленно опускаясь засывает объем с давелнием в 1 атмосферу. С увеличением скорости поршня, давление снижается, тк уже не хватает времени чтобы воздух был при нормальных условиях. Вы наверное видели графики с диностенда, где пиковая мощность около 5000-6000 оборотов, а дальше линия мощности падает. Это потому что двигатель не может засосать воздуха больше, он на столько разрежен (тоесть молекул воздуха мало) что становиться трудно раскрутить мотор. Вариантов решения много, убрать сопротивление воздуха путем установки нулевого фильтра, холодного впуска, увеличением диаметра дроселя, портирование каналов впуска или нагнетать воздух под давелнием. Но, Honda придумала свой способ. При достижение критической точки достижения мотора мощности (примерно 5500 оборотов), включается система VTEC на впускных клапанах, которая держит клапана немного дольше открытыми чем обычно, что дает дополнительное время на «всос» воздуха. теперь мертвая точка смещается в диапазон 7000.
Любая работа с впускной системой типа портинга дает прибавку к мощности на верхах но может отнять очки по тяге на низах, так как момент так же смещается на более выскокие обороты, до которых еще надо расскрутить двигатель, воздуха очень много. что делать? душить двигатель на низах, уменьшийть пропускаемость воздуха к примерну уменьшив диаметр дроссельной заслонки. Наверное вы слышали что 8 клапанный двигатель на низах имеет больший потенциал чем 16 клапанный. Вот это тоже самое. Инженеры Honda придумали систему ECO-VTEC, принцип работы которого не просто сохранить топливо а еще и «задушить» двигатель до 2500 оборотов (примерно) чтобы вытащить максимальную тягу, при работе всего 12 клапанов.
В сумме получается, что при полном VTEC 3-Stage, низы задушенны и имеют хороший момент, далее работа в нормальном 16 клапанном режиме, и активация на высоких оборотах уже VTEC чтобы воздуха попало больше. Вот и все что нужно знать из азов по VTEC.
ПРИНЦИП РАБОТЫ VTEC
Покажу на примере самого известного и простого анимационного изображения, объясняющего принцип работы VTEC. По достижению давления масла в двигателе, а также достижению оборотов, обычно 5500 RPM за счет соленоида открывается клапан VTEC, который подает масло в систему газораспределения.
Анимация работы включения и выключения VTEC
Анимационная демонстрация части работы системы VTEC
Давления масла толкает «защелки» рокеров, которыми блокируется основные и средний рокер. Теперь клапаны открываются глубже — дольше. В этот же момент в блоке управления двигателем мозге ECU переключаются топливные карты и карты зажигания. За счет обогащенной смеси и более длительного открытия клапанов появляется более мощный импульс для толкания поршня.
Схема блокировки рокера
Принцип действия включения рокера VTEC
ДЛИТЕЛЬНОСТЬ ОТКРЫТИЯ КЛАПАНА VTEC
Как вы понимаете, длительность открытия клапана VTEC зависит от оборотов двигателя RPM. Примерно на 5500 оборотах VTEC включается, при 4600 (примерно) VTEC выключается. На автоматической коробке до 4 передачи включение VTEC составляет не более 5 секунд, система автоматизирована и при достижении оборотов и скорости переключает передачу, а значит, сбрасывает обороты RPM. По времени работы системы VTEC это всего несколько секунд, но именно они дают настоящий прирост. Втек не включается на нетралке, и режиме парковки в автомате и вараторе.
VTEC 3-STAGE: ЧТО ЭТО ТАКОЕ
Наконец я расскажу о системе VTEC 3-Stage, (3 стейдж). Данная система установлена так же в ГБЦ, устанавливалась после 1996 года. Имеет 2 соленоида. Управляется 12вольтами, при подаче открывается клапан подачи масла, если есть конечно давление масла. Ставился на JDM моторе D15B, одновальной SOHC, и конечно не B серии. Вещь довольно интересная и пользуется спросом. Имеет 3 стадии, совмещает все режимы работы всех видов SOHC D серии. ECU были нескольких типов, но только OBD2 серии, ниже список всех ECU p2j 3-Stage
OBD2A 37820-P2J-J62 Вариатор
OBD2A 37820-P2J-J63 Вариатор
OBD2A 37820-P2J-J61 Вариатор
OBD2A 37820-P2J-003 Механика
OBD2B 37820-P2J-J11 Механика
OBD2B 37820-P2J-J81 Вариатор от Vi-RS
OBD2B 37820-P2J-J71 Вариатор
VTEC 3-STAGE: ПРИНЦИП РАБОТЫ
Как работает VTEC 3-Stage, первая стадия начинается от 0 RPM и заканчивается в 2500-2800. в этой стадии ГБЦ работает как VTEC-E. Работает только 12 клапанов. в каждом цилиндре работает два выпускных клапана но только один впускной. Это позволяет делать экономичный и плавный разгон.
Следующая стадия, это работа всех 16 клапанов. Включается первый VTEC соленоид. Обычный режим, работает от 2800 до 5500
Последняя третья стадия, включается второй клапан, впускные клапана открываются на больший период, что позволяет дать больше топливной смеси. Работа от 5500 и до конечной точки работы
Отключается вся система в обратном порядке, сначала 2й соленоид, потом 1 соленоид.
в поисках VTEC ч.1
прошу прощения за спертое название записи БЖ, но уж очень оно мне понравилось!и да простит меня первоисточник!)
текста будет очень много, запаситесь попкорном! а самое главное-терпением!)))
ну, поехали.
началось все месяц назад, о чем была соответствующая запись в бортовике.

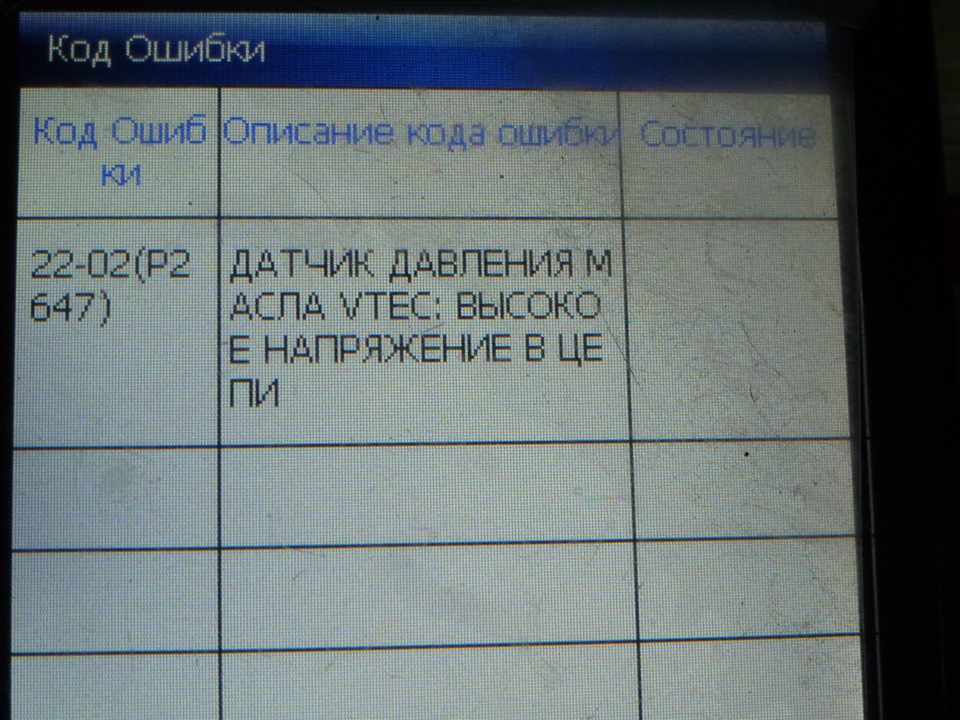

заехал я на диагностику и увидел вот что на диагностическом приборе:
доливка уровня масла ничего не дала. ну что ж…проблемы надо решать, подумал я, и начал думать с чего начинать. решено было для начала поменять моторное масло и фильтр, а также сеточки VTEC и VTC.
масло заказал, забрал, поменяли.настоял чтобы меняли самотеком. не доверяю я аппаратным заменам. всегда менял самотеком, а в прошлый раз дал слабину. не знаю совпадение это или закономерность-но спустя какое-то время стала как раз вылазить та самая ошибка датчика давления масла.
ну так вот…масло поменяли, фильтр тоже.накрутил мотор-та же самая ошибка…первая передача до 7к, вторая приближается к 6 и ОПА…оно((((( не помогло, подумал я.да и не могло в принципе-сетки если забиты старыми шкварками(как я думал на тот момент)… вечером еду в гараж, вооружаюсь нужным инструментом(перечень его невелик-головка на 10, головка на 12, да и все впрочем) и приступаю к работе. начал как всегда чуток не с того…надо было отвести ролик и скинуть ремень…я же забил на всё и просто открутил насос ГУРа, тем самым и ремень тоже свалился сразу)

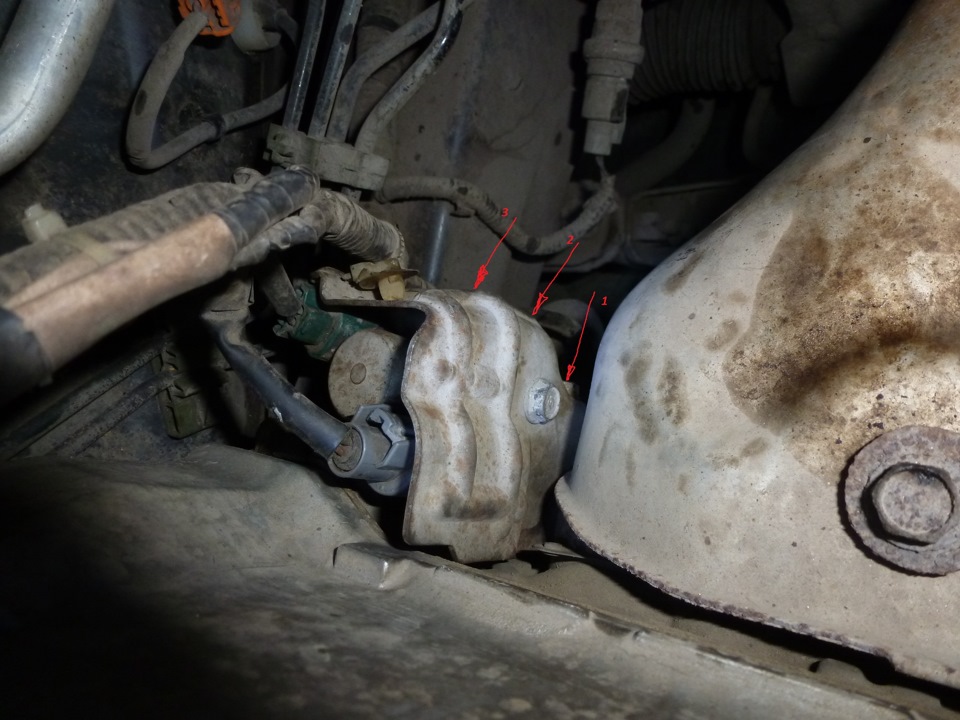

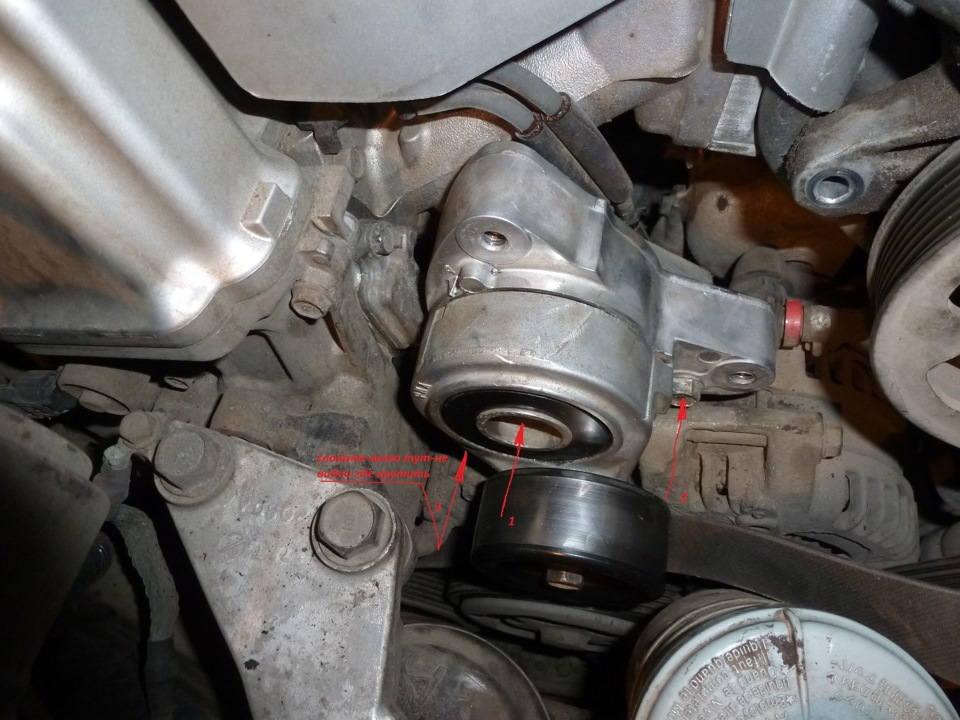

затем надо снять натяжной ролик.ля этого откручиваем 3 болта головкой на 10. с 2 болтами проблем нет, а третий не виден вообще.
но на ощупь вполне можно найти его прямо под роликом ближе к голове. доступ сильно ограничен, но извернуться и открутить вполне возможно.
снимаем ролик, и нам открывается доступ к фильтру VTC…откручиваем 2 болта головкой на 10 и снимаем крышку.в крышке собственно и находится та самая сеточка, которую нужно заменить…
гемора там не так уж много, но все же сетка видно что уставшая.без промедления выкидываю ее, ставлю новую сетку
закручиваю крышку обратно.проделываю махинации с натяжным роликом, о чем будет тоже коротенькая запись в БЖ,ставлю ролик на место, прикручиваю насос гура. и тут начинаются самые мучения!(немножко отступлю от темы)… ключа для отведения ролика просто не было. взял рожковый на 14…усилие для отведения ролика нужно если не конское, то уж точно не маленькое, и коротким ключом там ничего не добиться…в чем я на своем печальном опыте убедился.-сорвал 2 нужные грани на болту, и ключ стал проворачиваться. мда…задача…11 вечера…но русскому человеку чем больше проблем-тем лучше как правило, тем активнее работает мозг и проявляются все лучшие качества! позвал батю на помощь, сам пытался сдвинуть ролик монтировкой, батя одевал ремень…ничего не получилось.11:30…пытаюсь отыскать в гараже нужный болт на замену «пострадавшему»…находятся только с низкой короной.а нужен с высокой…ничего умнее не приходит, как просто взять в руки надфиль и точить стертые грани родного болта. перетачиваю головку под 13 ключ, убиваю еще с час времени наверное.старался делал ля себя, потому делал медленно и точно. хотя терпение давно на исходе! закручиваю болт назад, пытаюсь отвести ролик…не получается.имеющийся ключ на 13 короткий, а трубу на него не надеть-он изогнут в сторону. всё не слава богу! проходит еще с пол часа времени-никакого результата. собираюсь, иду домой озадаченый, и тут меня осенило…у меня же был накидной на 13 с нужным профилем рукоятки! бегом в гараж, нахожу тот самый ключ, и принимаюсь за работу…накидываю ключ, беру кусок трубы, накидываю на ключ и О ЧУДО! ролик сдвинулся! разбудил батю, одели ремень и домой спать…в начале 3 ночи.

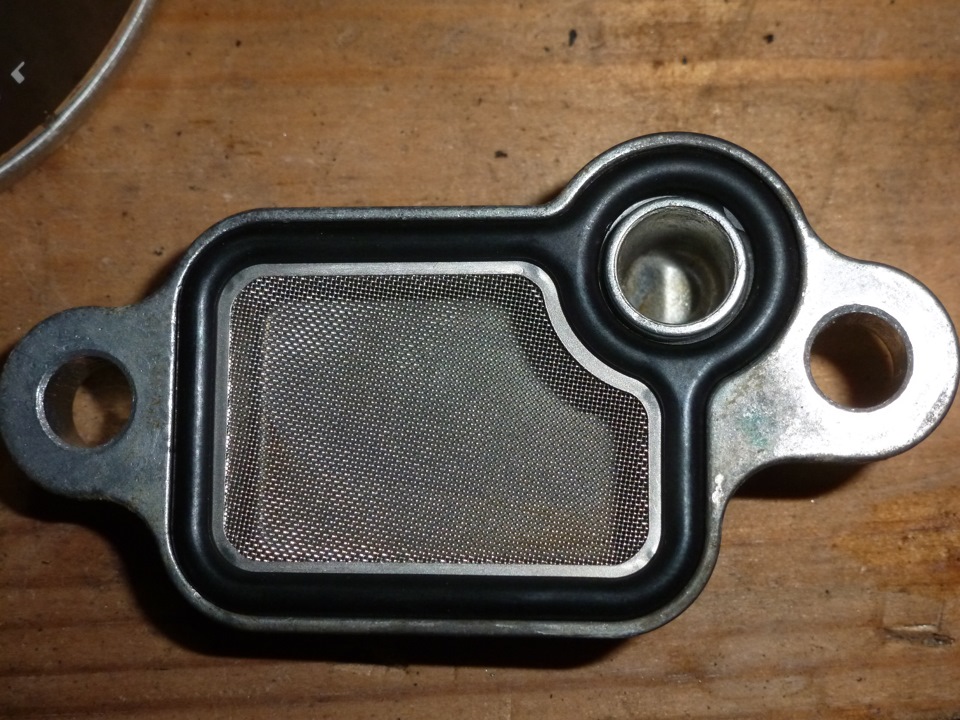

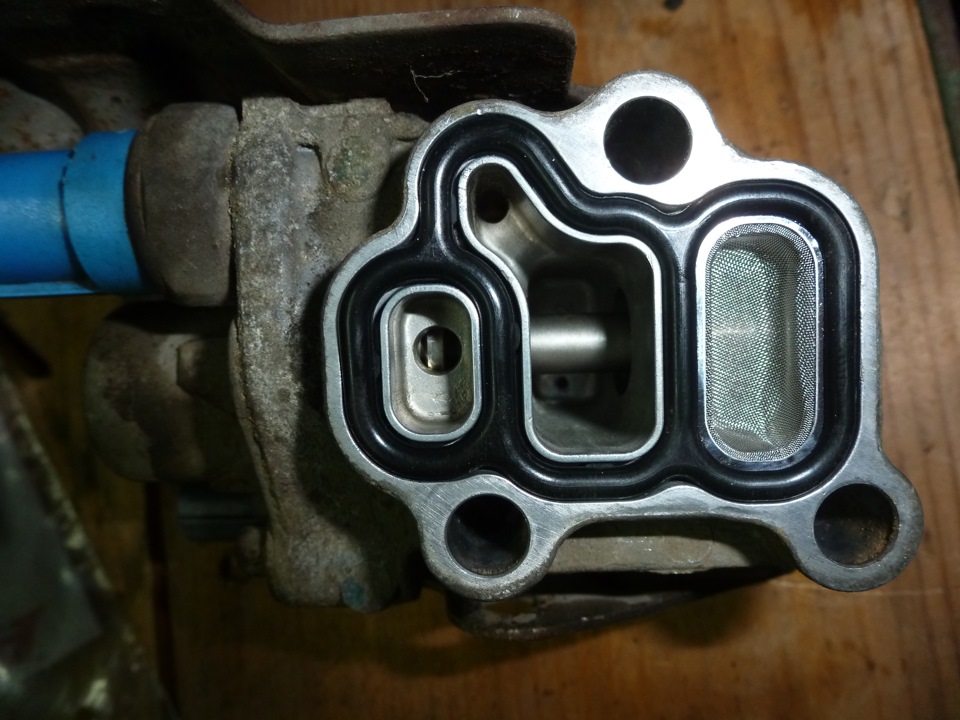

с утра снова в гараж, надо же поменять еще сеточку клапана VTEC…наслышан что доступ к нему ограничен.но не думал что крутить настолько неудобно! находится он прямо под датчиком положения педали газа, на голове между мотором и салоном с пассажирской стороны. нахожу датчик, скидываю клеммы сАКБ на всякий случай, скидываю 2 клеммы с клапана, нащупываю 3 болта крепления этого датчика к голове, головкой на 10 отворачиваю и снимаю клапан.

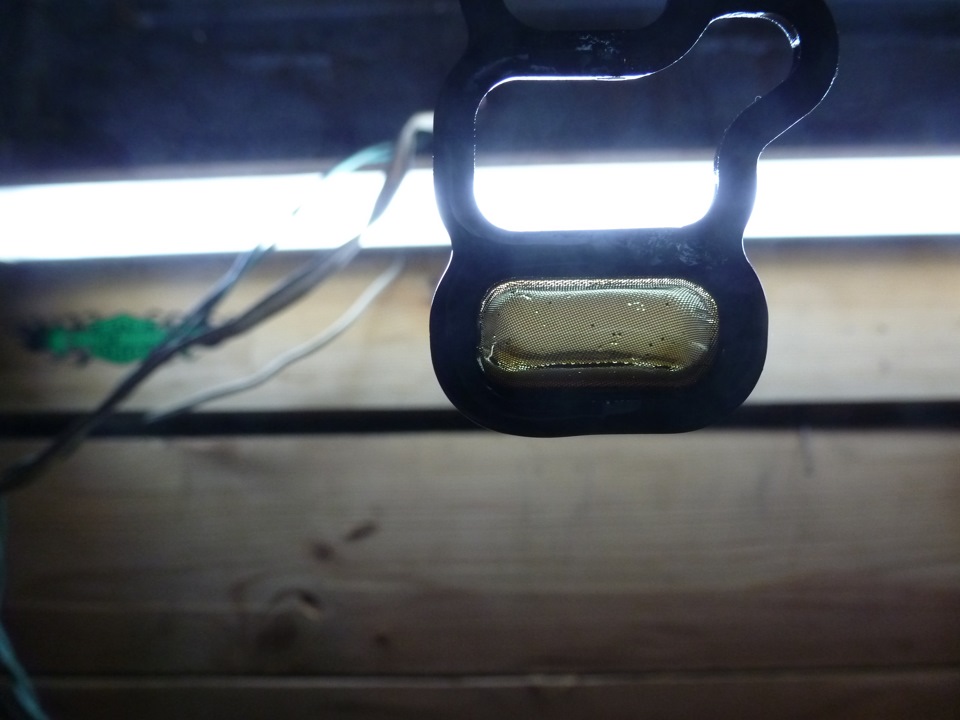

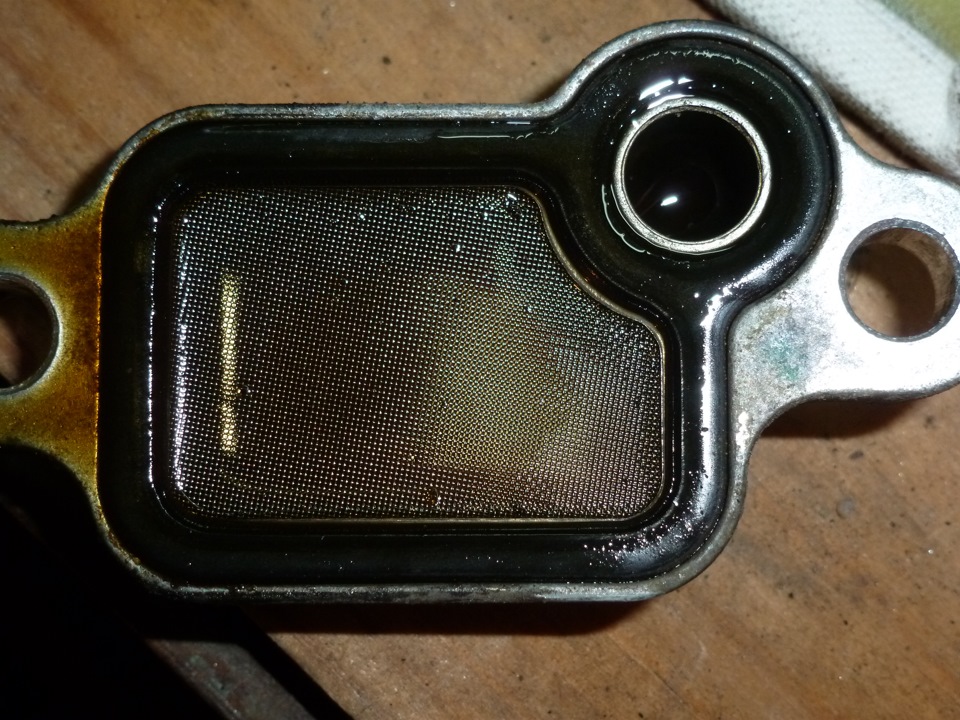

внутри грязно.есть масляные отложения.сетка не сказать что забита, но что-то есть…

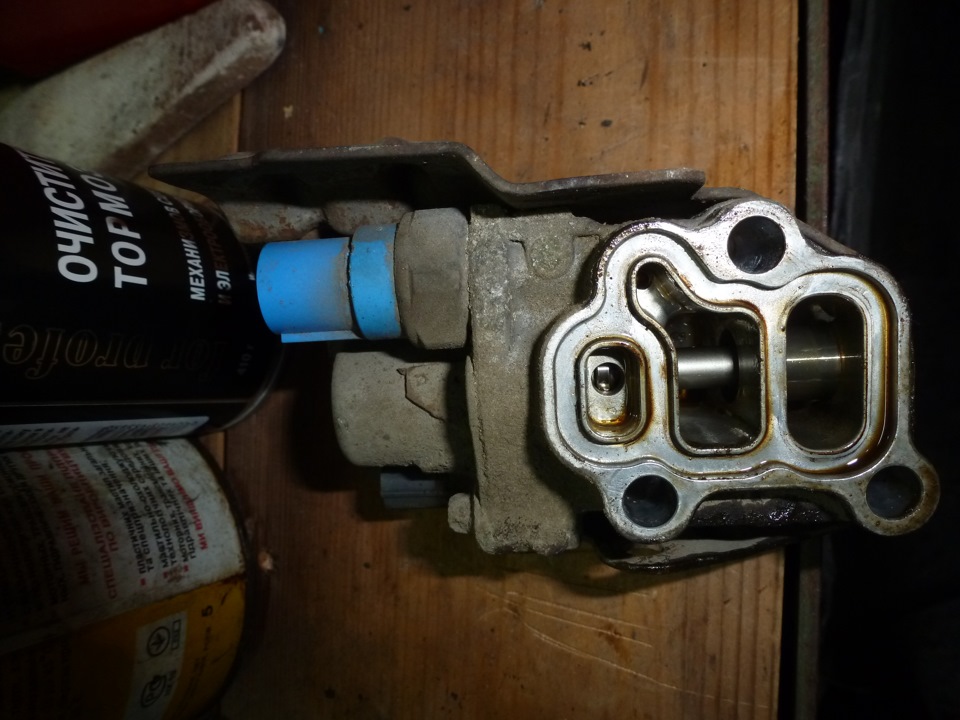

клапан на пол часа в ацетон, потом промываю очистителем тормозов-стало почище…затем снова в ацетон, чуток пощелкал клапаном(12В с акб напрямую к серой клемме).затем продуваю его, чуток просушил и ставлю новую сеточку. клапан на место, все подключаю и завожусь. прогрелся, прокатился…тишина!обрадовался.но не тут то было…спустя 2 дня снова вылез чек с тем же самым кодом…
снова думки, интернет, драйв…еду на диагностику, тестим клапан…подаем принудительно питание, клапан открывается, звук мотора меняется, обороты немного падают. значит работает! скидывае ошибку, еду кататься дальше.включение ВТЭКа чувствуется сразу! такой прям солидный пинок с последующим ускорением! значит датчик тоже работает…начинаю вообще ничего не понимать, потому как в самом клапане по сути ломаться то нечему! тут на помощь приходит Серега Littlebo … выслушав его советы решил замочить клапан в ацетоне на ночь.а получилось по сути на сутки, т.к.с утра поехал на работу и заняться машиной получилось только в 6 вечера…вечером продуваю клапан, для убедительности взял еще баллон очистителя тормозов.растворяет масло на ура просто! заливаю в клапан эту химию, с пол часа оно откисает, затем во всевозможные отверстия в клапане лью эту самую жижку, все везде проходит, промывается, продувается. затем опять же на помощь приходит батя-он щелкает клапаном, я заливаю очистителем…все хорошо, все проходит и все срабатывает! далее наверное с час для верности сушу клапан, по-новый промываю сеточку, все ставлю на свои места
спасибо тем, кто дочитал эту запись до конца)спасибо за терпение! надеюсь мой опыт кому-нибудь пригодится!
Принцип работы VTEC
SkyNet
Заблокирован
Двигатель внутреннего сгорания преобразует химическую энергию, накопленную в топливе, в тепловую. Такое преобразование происходит во время сгорания горючей смеси. При этом возрастает температура и давление в цилиндре. Под давлением поршни двигателя опускаются вниз и, толкая коленчатый вал, приводят его в движение. Так химическая энергия преобразуется в механическое движение. Механическая сила определяется величиной крутящего момента. Способность двигателя поддерживать некоторую величину крутящего момента при некотором числе оборотов в минуту определяется как мощность. Мощность определяет, какую работу может производить двигатель. Весь процесс, осуществляемый двигателем внутреннего сгорания, не эффективен на 100%. На самом деле всего около 30% энергии, содержащейся в топливе, преобразуются в механическую энергию.
Теоретическая физика говорит о том, что при данном КПД для достижения высокой отдачи от мотора необходимо использовать больше топлива: в результате существенно возрастет мощность. Очевидно, что в этом случае нужно использовать двигатель с огромным рабочим объемом и поступиться принципами экономичности. Другой метод диктует необходимость предварительно сжимать топливную смесь посредством турбины и затем сжигать ее в цилиндрах небольшого размера. Однако и в этом случае расход топлива будет пугающим. В свое время концерн Honda пошел по иному пути, начав исследования с целью оптимизации работы двигателя внутреннего сгорания. В результате появилась технология VTEC, наделяющая мотор отменной экономичностью на низких оборотах и высокой мощностью при его «раскручивании».
Два алгоритма
Если сравнить скоростные характеристики различных двигателей, то нетрудно заметить, что у одних максимум крутящего момента достигается на низких оборотах (в диапазоне 1800-3000 об/мин), у других — на более высоких (в диапазоне 3000-4500 об/мин). Оказывается, есть зависимость между тем, каким образом на распределительном валу установлены кулачки, открывающие клапаны, и тем, какую мощность развивает мотор на различных оборотах коленчатого вала. Чтобы понять, чем это вызвано, представьте себе двигатель, работающий крайне медленно. Например, при 10-20 оборотах в минуту рабочий цикл в одном цилиндре занимает 1 секунду. При опускании поршня впускной клапан открывается, позволяя горючей смеси наполнить цилиндр, и закрывается, когда поршень достигает нижней мертвой точки. После завершения цикла сгорания поршень начнет движение вверх. При этом откроется выпускной клапан, позволив отработавшим газам покинуть рабочий объем цилиндра и закроется, когда поршень достигнет верхней мертвой точки. Такой алгоритм был бы идеален, если бы мотор работал на минимуме оборотов. Однако в реальной жизни двигатель куда энергичней.
С ростом ритма работы мотора описанный алгоритм просто не выдерживает критики. Если число оборотов коленвала достигает 4000 в минуту, клапаны открываются и закрываются 2000 раз ежеминутно, или 30-40 раз каждую секунду. На такой скорости поршню чрезвычайно сложно всосать в цилиндр необходимый объем горючей смеси. То есть в результате впускного сопротивления возникают насосные потери, и это главная причина, по которой уменьшается эффективность работы двигателя. Для облегчения участи мотора при работе на больших оборотах приходится, например, шире открывать впускной клапан. Разумеется, это упрощенное описание работы, но оно дает общее представление. Однако на малых оборотах такой алгоритм не годится: настройка распредвала «на скорость» лишь увеличит расход топлива. Следовательно, для лучшей эффективности нужно сочетать оба алгоритма работы, которые воплощены в механизме VTEC.
Появившись в 1989 году, система VTEC дважды модернизировалась, и сегодня мы имеем дело с ее третьей серией. Система VTEC использует возможности электроники и механики и позволяет двигателю эффективно распоряжаться возможностями сразу двух распредвалов, или, в упрощенных версиях, одного. Контролируя число оборотов и диапазоны работы силового агрегата, его компьютер может активизировать дополнительные кулачки с тем, чтобы подобрать наилучший режим работы.
DOHC VTEC
В 1989 году на внутренний японский рынок поступили две модификации Honda Integra — RSi и XSi, использовавшие первый двигатель с системой DOHC VTEC. Ее силовой агрегат модели B16A при объеме 1,6 литра достигал мощности в 160 л. с., но при этом отличался хорошей тягой на низах, топливной экономичностью и экологической чистотой. Поклонники марки Honda до сих пор помнят и ценят этот великолепный мотор, тем более что его многократно усовершенствованный вариант и по сей день используется на моделях Civic.
Двигатель с системой DOHC VTEC имеет два pаспpедвала (один для впускных, другой для выпускных клапанов) и 4 клапана на цилиндр. Для каждой пары клапанов предусмотрена особая конструкция — группа из трех кулачков. Следовательно, если мы имеем дело с 4-цилиндровым 16-клапанным мотором с двумя распредвалами, то таких групп будет 8. Каждая группа занимается отдельной парой клапанов. Два кулачка расположены на внешних сторонах группы и отвечают за действие клапанов на низких оборотах, а средний подключается на высоких оборотах. Внешние кулачки непосредственно контактируют с клапанами: опускают их при помощи коромысел (рокеров). Отдельный средний кулачок до поры до времени вращается и вхолостую нажимает на свое коромысло, которое активируется при достижении определенного высокого числа оборотов коленвала. В дальнейшем эта центральная часть отвечает за открытие и закрытие клапанов, хотя и действует как специальный промежуточный механизм.
Когда двигатель работает на малом ходу, пары впускных и выпускных клапанов открываются соответствующими кулачками. Их форма, как и у большинства аналогичных моторов, выполнена в виде эллипса. Однако эти кулачки способны обеспечивать лишь экономичный режим работы двигателя и только на малых оборотах. При достижении высокой скорости вращения распредвала задействуется специальный механизм. «Незанятый» до этого работой средний кулачок вращался и без какого-либо эффекта нажимал на среднее коромысло, никак не связанное с клапанами. Однако во всех трех коромыслах предусмотрены отверстия, в которые под высоким давлением масла загоняется металлический пруток. Таким образом, группа жестко фиксируется и в дальнейшем работает как одно целое. Тут в работу вступает отдыхавший до этого средний кулачок. Он имеет более продолговатую форму и поэтому при его нажатии все три коромысла, а значит и клапана, опускаются гораздо ниже и на больший промежуток времени остаются открытыми. В этом случае двигатель может «дышать» свободнее, развивать и поддерживать высокий крутящий момент и хорошую мощность.
SOHC VTEC
После успеха системы DOHC VTEC компания Honda с еще большим рвением подошла к развитию и использованию своей новации. Моторы с VTEC проявили себя как надежные и экономичные, стали реальной альтернативой увеличению рабочего объема или использованию турбин. Поэтому несколько позднее была представлена система SOHC VTEC. Подобно своему «коллеге» DOHC новинка также предназначалась для оптимизации работы двигателя в разных режимах. Но из-за простоты своей конструкции и более скромных показателей мощности двигатели с SOHC VTEC выпускались меньшими объемами. Одним из первых двигателей, использующих упрощенную систему, стал обновленный агрегат D15B, выдававший 130 л. с. при объеме в 1,5 л. Этот мотор с 1991 устанавливался года на Honda Civic.
В моторе SOHC предусмотрен один-единственный распредвал на весь блок цилиндров. Поэтому кулачки впускных и выпускных клапанов располагаются на одной оси. Однако здесь также предусмотрены группы-тройки, в каждой из которых есть один специальный центральный кулачок. Простота конструкции заключается в том, что в двух режимах — для низких и для высоких оборотов — могут работать только впускные клапана. Промежуточный механизм с дополнительным кулачком и коромыслом также как и в случае с DOHC VTEC перехватывает на себя открытие и закрытие впускных клапанов, в то время как выпускные всегда работают в постоянном режиме.
Может создаться впечатление, что SOHC VTEC в чем-то хуже, чем DOHC VTEC. Однако это не так: эта система имеет ряд преимуществ, среди которых простота конструкции, компактность двигателя за счет его незначительной ширины, меньший вес. Кроме того SOHC VTEC возможно вполне легко использовать на двигателях пpедыдущего поколения, тем самым модернизируя их. В итоге силовые агрегаты с SOHC VTEC достигают тех же результатов, пусть и не столь ярких и удивительных.
SOHC VTEC-E
Если назначение описанных выше систем VTEC состоит в сочетании максимальной мощности на предельных оборотах и довольно уверенной, но экономичной работе на «низах», то VTEC-E призвана помочь двигателю в достижении предельной экономии.
Но прежде чем рассмотреть очередное изобретение Honda необходимо разобраться с теорией. Известно, что топливо предварительно смешивается с воздухом и затем воспламеняется в цилиндрах (есть еще иной вариант — непосредственный впрыск, при котором воздух и топливо поступают в цилиндры отдельно). На мощность двигателя также влияет и то, насколько однородна такая смесь. Дело в том, что на малых оборотах невысокая скорость потока при всасывании препятствует смешению топлива и воздуха. В результате на холостом ходу двигатель может работать неуверенно. Чтобы предотвратить это, в цилиндры поступает обогащенная топливом смесь, что сказывается на экономичности. Система VTEC-E способна обеспечить уверенную работу двигателя на малых оборотах на обедненной топливом горючей смеси. При этом также достигается существенная экономия. В отличие от других механизмов, в системе VTEC-E нет никаких дополнительных кулачков. Так как эта технология нацелена на снижение потребления топлива на малых оборотах, то и затрагивает она действие впускных клапанов. VTEC-E применяется только в SOHC-двигателях (с одним распредвалом) с четырьмя клапанами на цилиндp из-за его «склонности» к низкому расходу топлива.
В отличие от других VTEC-моторов, где кулачки имеют приблизительно одинаковый профиль, в силовых агрегатах с VTEC-E используются две конфигурации. Таким образом, впускные клапана приводятся в движение кулачками различной формы. Профиль одного из них имеет традиционную форму, а другой практически круглый — слегка овальный. Поэтому один из клапанов опускается в нормальном режиме, а другой едва приоткрывается. Горючая смесь проходит через нормальный клапан легко, а через приоткрытый — весьма скудно. Из-за несимметричности потоков поступающей смеси в цилиндре возникают причудливые завихpения, в которых воздух и топливо смешиваются должным образом. В результате двигатель может pаботать на бедной смеси. С увеличением оборотов концентрация топлива растет, но режим, при котором реально работает лишь один клапан, становится помехой. Поэтому, приблизительно при достижении 2500 об/мин коромысла замыкаются и приводятся в движение нормальным кулачком. Замыкание происходит точно так же как и в других системах VTEC.
Систему VTEC-E часто незаслуженно считают изобретением, нацеленным исключительно на экономию. Тем не менее, по сравнению с простыми моторами, агрегаты с таким механизмом не только экономичнее, но и мощнее. За экономию отвечает первый режим, в котором работает один клапан, а за показатели мощности — «чистокровный» VTEC, подразумевающий широкое открытие впускных клапанов. Если сравнить два аналогичных мотора, один из которых оборудован механизмом VTEC-E, то простой агрегат окажется на 6-9% слабее и прожорливей.
Трехрежимный SOHC VTEC
Этот механизм представляет собой объединение системы SOHC VTEC и SOHC VTEC-E. В отличие от всех описанных выше систем эта имеет не два режима работы, а три. В зоне низких оборотов система обеспечивает экономичный режим работы двигателя на обедненной топливовоздушной смеси (как VTEC-E). В этом случае используется только один из впускных клапанов. На средних оборотах в работу включается второй клапан, но фазы газораспределения и высота подъема клапанов не изменяются. Двигатель в этом случае реализует высокий крутящий момент. На режиме высоких оборотов оба клапана управляются одним центральным кулачком, отвечающим за снятие с двигателя максимальной мощности. Эта система достаточно универсальна. Так, например, двигатель объемом 1,5 литра с таким газораспределительным механизмом проявляет неплохую удельную мощность: 86 л. с. на 1 л. рабочего объема. Одновременно с этим, если двигатель работает в первом, экономичном 12-клапанном режиме, расход при движении с постоянной скоростью 60 км/ч на автомобиле Honda Civic составляет около 3,5 л на 100 км.
i-VTEC
Буква «i» в названии означает intelligent, то есть «умный». Прежние версии VTEC способны регулировать степень открытия клапанов лишь в 2-3 режимах. Конструкция нового газораспределительного механизма i-VTEC предполагает использование помимо основной системы VTEC дополнительную систему VTC (Variable Timing Control), непрерывно регулирующую момент начала открытия впускных клапанов. Открытие впускных клапанов задается в зависимости от нагрузки двигателя и регулируется посредством изменения угла установки впускного распределительного вала относительно выпускного. В двигателях с i-VTEC распредвал крепится к приводному шкиву через специальную гайку-шестерню, которая способная «доворачивать» его на угол до 600.
Применение системы VTC на ряду с VTEC позволяет эффективнее наполнять цилиндры двигателя топливо-воздушной смесью, а также улучшить полноту ее сгорания. Использование механизма i-VTEC позволяет достичь приемистости эквивалентной двигателям с рабочим объемом 2 литра, при этом топливная экономичность даже лучше чем у 1,6 литрового двигателя.
Семейство газораспределительных механизмов VTEC не представляет собой ничего волшебного, но дает просто поразительный эффект. Моторы Honda прямо-таки умеют подстраиваться под нагрузку, предоставляя удивительную мощность при скромном рабочем объеме. И в то же время на холостом и малом ходах японские моторы поражают выдающейся экономичностью. Вполне возможно, что следующим этапом в развитии систем VTEC станет механизм с отдельными соленоидами на каждый клапан, что позволит с хирургической точностью регулировать открытие клапанов.
