Термоголовка для радиатора отопления — принцип работы, устройство разных типов, как выбрать и установить
Термостатическая головка для радиаторов отопления относится к управляющей арматуре водяной отопительной системы. Специалисты называют его, как радиаторный клапан или термостатический вентиль. Устройство появилось в России сравнительно недавно, и было сразу занесено в соответствующую нормативную базу, как легитимный элемент водяной системы отопления.
Терморегулятор предназначен для регулировки уровня нагрева одного радиатора отопления или цепи последовательно соединённых батарей. С его помощью можно установить индивидуальный температурный режим в одном из помещений дома или квартиры. Универсальность прибора заключается в том, что он совместим с любыми моделями радиаторов.
Насколько важна и нужна термоголовка
Терморегулирующая головка для радиатора отопления позволяет оптимизировать энергозатраты, что может принести существенную экономию тепловой энергии в течение всего отопительного сезона. Отопительным котлом можно поднять или снизить температуру нагрева во всех радиаторах обогрева одновременно.

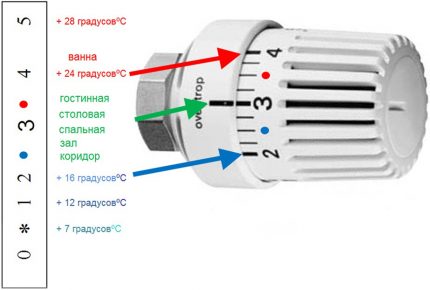

Уровень 12 0 и 7 0 для особых случаев. Установив терморегулирующие головки, хозяева жилья могут сами откорректировать температурный режим в каждой комнате по своему желанию.
Устройство термоголовки
Чтобы было понятней, на что способен прибор, и как лучше им пользоваться, надо рассмотреть из чего он состоит и по какому принципу он функционирует.
Головка терморегулятора представляет собой герметичный полый цилиндр, внутри которого находится сильфон – ёмкость с рабочим веществом. Сильфон через щели поворотного пластикового колпачка воспринимает изменения температуры воздуха в помещении.
Корпус головки соединён с клапаном специальной гайкой. На нижнем рисунке представлен в разрезе угловой кран с термоголовкой для радиатора. Как видно на схеме, термоголовка состоит из 10 элементов.
Принцип работы
Работа термоголовки для радиатора отопления состоит в следующем:
Контроль и точность регулировки у разных приборов может отличаться. Однако, принцип работы у всех механических моделей одинаков.
Устройство и принцип работы термостатического вентиля
Современные энергоносители имеют достаточно высокую стоимость, поэтому каждый владелец квартиры или загородного дома задумывается, как сделать систему отопления более энергосберегающей. Не так давно у пользователей не было возможности регулировать подачу тепла в помещение, тем самым экономя расход. Строительная отрасль постоянно совершенствуется, и сейчас доступны специальные устройства – термостатические вентили. Это простые, надежные и недорогие элементы, позволяющие поддерживать в помещении желаемую температуру воздуха и регулировать энергопотребление. Принцип работы, виды и особенности термостатического вентиля рассмотрим ниже.
Термостатический вентиль
Назначение устройства
Бывает, что в помещениях, помимо радиаторов, выступают другие источники тепла – бытовые приборы, газовые или электроплиты и так далее. В солнечные дни температура поднимается и в доме становится теплее, чем обычно.
Важно! Задача термостатического вентиля, установленного на радиаторе – автоматический контроль температуры, в ходе чего он учитывает температурные колебания в помещении на высоте до 2 метров.
Термостатический вентиль для радиаторов обеспечивает надежность теплового оборудования. Включив его в отопительную систему, достигается комфортная и оптимальная температура в помещении и, одновременно с этим, экономятся средства, затрачиваемые на энергопотребление. Вентиль стабилизирует работу отопительной системы, если в ней падает или исчезает давление.
Конструкция
Существует большое разнообразие моделей подобных клапанов, но их конструкция схожа.
Обязательная компоновка предполагает следующие элементы:
В корпусе вентиля 2 входа и 1 выход. Через входы поступает разнотемпературная жидкость, а через выход она выходит, уже подогретая до необходимой температуры. Во внутренней части корпуса расположен смеситель, регулирующий направление. Данный элемент, в зависимости от модели вентиля, функционирует по-разному. Простой вариант – в конструкции установлен пружинный запорный элемент, реагирующий на температуру, а соответственно и давление. Если увеличивается напряжение пружины, на выходе снижается температура.
Ручка управления необходима для того, чтобы задать определенное положение вентиля. С ее помощью выставляется жесткость пружины и настраивается положение запирающей детали.
Конструкция клапана
Принцип работы
В корпусе устройства, во фронтальном и правом патрубках, циркулирует теплоноситель до тех пор, пока его температура не достигнет выставленного значения. Термостатический клапан устанавливается для того, чтобы поддерживать заданную температуру на выходе, подмешивая в жидкость холодную или горячую воду. Если параметры не сходятся, то внешний привод устройства действует на шток. Когда он начинает перемещаться, в корпусе открываются все 3 канала. И, как только температурные параметры стабилизируются, фронтальный входной патрубок перекрывается.
Существует немалое разнообразие термостатических клапанов и трехходовых вентилей. Одна из разновидностей схожа с шаровым краном. В этой модели переключающий клапан состоит из шара с выборкой, а не из седла с конусом. Чтобы перераспределять теплоноситель привод воздействует на шток с закрепленным шаром, вращая его. Такие клапаны имеют невысокую пропускную способность, поэтому находят применение только в бытовых отопительных системах. Вкратце, термостатический клапан устанавливает необходимую температуру воды.
Каких видов бывают вентили
Конструктивные особенности – не единственное, чем различаются современные термостатические вентили. Данные элементы изготавливаются из различных материалов, имеют разные диаметры и способы подключения. Ознакомимся с основными видами.
Материал изготовления
Главное условие – материал, из которого производится вентиль, должен быть стойким к механическим воздействиям и образованию коррозии. Объясняется это тем, что элемент находится в постоянном контакте с жидкостью – теплоносителем.
От материала, из которого изготовлен клапан, зависят эксплуатационные и технические характеристики изделия. Рекомендуется, чтобы вентиль был сделан из меди, латуни или чугуна. Медные варианты дорогостоящи, но долго служат. Латунные образцы также имеют длительный срок эксплуатации и не вызывают сложностей во время работы. В целом, чтобы сделать правильный выбор, лучше обратиться за советом к специалистам компании, которые будут настраивать отопительную систему.
Вентиль
Метод управления
По этому параметру выделяют устройства 2 видов:
Зачастую устанавливается ручной вариант, визуально схожий с обыкновенным шаровым краном. Более современные модели с электрической начинкой пользуются популярностью в частных домах – управляются они автоматически, распределяя тепло по помещению. Регулировка термостатического вентиля простая – пользователь выставляет желаемую температуру обогрева для каждой комнаты и прибор подает рабочую жидкость к отопительному прибору. При желании такая система совмещается с «теплым полом», но требуется продумать способ создания защитного покрытия для труб.
Схема подключения
Разобравшись, из чего состоит вентиль и по какому принципу он функционирует, рассмотрим различные схемы его подключения. Здесь все зависит от того, с какой целью устанавливается термостатический балансировочный клапан.
Для чего нужен вентиль:
Для защиты теплового агрегата, работающего на твердом топливе, не допускается, чтобы в его контур попадала остывшая вода из системы отопления. Для этого котел подключается по особой схеме, в которую включен не только смесительный клапан, но и байпас. Работа схемы выглядит следующим образом: теплоноситель будет циркулировать по малому кругу через байпас до тех пор, пока не прогреется теплогенератор. Когда температура достигнет +50-55 градусов Цельсия, начнет открываться клапан, подмешивая холодную воду из системы. Когда котел выйдет на рабочую температуру, байпас перекроется и весь поток начинает поступать через радиаторы.
Аналогичные функции и при подключении к системе «теплый пол». Насос обеспечивает циркуляцию теплоносителя в контуре до тех пор, пока он не станет остывать. Как только это случится, срабатывает датчик и вентиль и в систему начнет добавляться горячая вода от котла.
Данная важная деталь также находит применение при обвязке твердотопливного котла и буферной емкости, играющую роль аккумулятора тепла. Для эффективного ее прогревания температура теплоносителя должна достигать отметки в +70-85 градусов Цельсия, что выше нормы для радиаторов. Термостатический вентиль используется, чтобы понизить температуру. Для этого его устанавливают за емкостью, в паре с насосным оборудованием.
Обратите внимание! При установке смесительного клапана, насос располагать следует с той стороны, где расположен всегда открытый патрубок крана.
Нередко термостатические переключающие вентили устанавливаются в больших коттеджах со сложной отопительной системой, с гидрострелкой и распределительным коллектором. Каждому контуру в такой ситуации требуется определенная температура. Наивысший показатель тепла нужен бойлеру, поэтому к нему не подводится регулирующая температура. А вот для остальных потребителей подается не такой горячий теплоноситель, поэтому их подключают посредством термостатических вентилей.

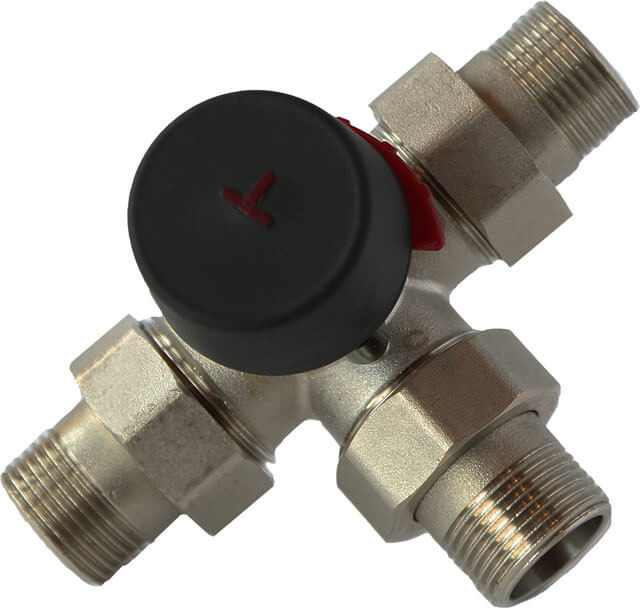

Разновидность вентиля
Особенности установки
Отопительные системы собираются по различным схемам, от чего будет зависеть расположение труб горячего водоснабжения, заглушек и регулировочных клапанов. Прежде чем начинать установку, нужно перекрыть подачу теплоносителя к радиатору и слить остатки воды.
При однотрубной отопительной системе горячая вода циркулирует по одной трубе, а приборы отопления подключаются последовательно. Теплоноситель к радиатору подводится посредством специальной трубы, установленной сверху. В контуре он проходит через батарею и выходит с другой стороны, перенаправляясь в магистраль. При таком подключении термостат монтируется на байпас, соединяющий прямую и обратную трубу прибора отопления. И даже если клапан будет перекрыт, горячая вода все равно продолжит перемещаться. Сбой термостата может произойти из-за того, если не установить байпасы под трубами. Если отключиться одну батарею, то сбой будет не только у вентиля, но и у всей отопительной системы.
В двухтрубных системах дела обстоят иначе, так как в ней по одной трубе подается теплоноситель, а по другой он отводится. Перемычка, то есть байпас, в такой ситуации не требуется, поэтому термостатический вентиль устанавливается на трубе подачи. Регулировочный клапан эффективен и в индивидуальных отопительных системах. Актуален он и для централизованных сетей, но с учетом того, что предусмотрен счетчик горячей воды.

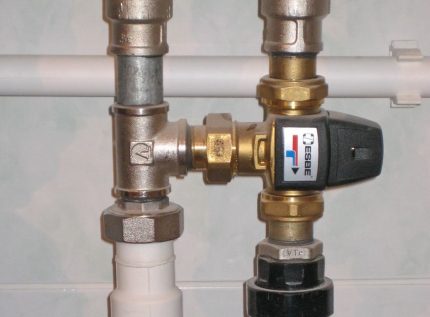

Установленный в систему отопления вентиль
Прежде чем приступить к настройке термостата, в первую очередь потребуется изолировать помещение от тепловых потерь. Для этого закрываются все двери и окна. Далее клапан выставляют на максимальную теплоотдачу и включают отопление, после чего замеряют температуру в комнате. После ее увеличения на 5 градусов, вентиль закрывают. Теперь нужно немного выждать и плавно открывать регулятор до той поры, пока не пойдет вода. Это положение следует запомнить.
Термостатический клапан: принцип работы, виды, регулировка
Термостатический клапан для радиатора отопления: назначение, виды, принцип работы + монтаж
Стандартную систему отопления гибкой не назовешь. Чтобы отрегулировать параметры работы батарей, придуманы различные приспособления.
Одним из таких устройств является термостатический клапан для радиаторов отопления. Его используют, чтобы регулировать теплоотдачу системы в зависимости от погодных условий. В этой статье разберем устройство и принцип работы термоклапана, познакомимся с существующими разновидностями и основными производителями.
Также приведем рекомендации по монтажу, снабдив материал наглядными фото и видеообзорами по установке и скорости срабатывания приборов различных брендов.
Зачем нужен термостатический клапан?
Клапан решает две задачи: поддерживает температуру в помещении на комфортном уровне плюс экономит энергию.
Но чтобы он действительно справлялся с такими функциями, нужно понимать, в каких случаях прибор уместен и как его правильно устанавливать.
Если посреди зимы есть необходимость открывать окна, чтобы температура в комнате снизилась до приемлемого уровня, термостат однозначно нужен. Но он не поможет, когда батареи еле теплые, — с ним, возможно, станет еще холоднее.
Во втором случае лучше попробовать иначе отрегулировать температуру в помещении: изменить объем теплоносителя в каждом радиаторе, откорректировать работу котла (для большой площади), подобрать оптимальный циркуляционный насос или отрегулировать работу существующего.
Цена терморегулятора колеблется в диапазоне нескольких сотен рублей (200-600), поэтому переоборудование отопительной системы обойдется недорого. Но есть и дорогие модели
Как временную меру можно использовать регулировочную арматуру. А вот шаровые краны использовать для этих целей не рекомендуется.
Устройство и особенности работы прибора
Рассмотрим, как устроен и по какому принципу работает термостатический клапан.
Как устроен термоклапан?
Прибор состоит из двух основных рабочих элементов — клапана и термостатической головки. Первый чаще всего изготовлен из латуни, иногда никелированной, его нижняя часть блокирует трубу, а верх продолжает нажимной шток и пружину.
Клапаны бывают и бронзовыми (никелированными или хромированными), а также из нержавейки. Последние встречаются редко и стоят дорого.

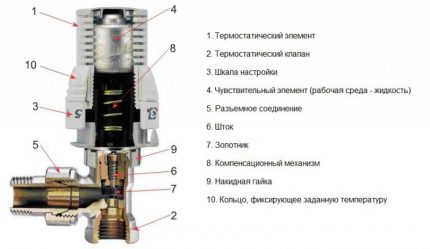

Что происходит внутри клапана? В устройстве головки присутствует чувствительный элемент. Он располагается в полости с газом или жидкостью (сильфоне).
Нагревание провоцирует расширение в этой среде, элемент выталкивается вперед, давит на шток, пружину, а позже на клапан. Сила нажима определяет степень перекрытия.
На рисунке представлено устройство с жидкостью в сильфоне. Газовые термостаты быстрее реагируют на температурные изменения (5-10 мин), но и стоят дороже. Особой разницы от этого при эксплуатации нет
Дополнительная часть термостата — заглушка или рукоятка со шкалой. На некоторых приборах есть электронные регуляторы.
Принцип действия устройства
Давайте подробно разберемся с принципом работы термостатических клапанов для батарей. Механика их действия схематично выглядит так: когда меняется температура теплоносителя или окружающей среды, на эти колебания реагирует газ или жидкость в головке.
Чувствительный элемент воздействует на нажимной шток, и тот уходит вверх или опускается вниз. При движении штока вниз клапан блокирует поток теплоносителя, что останавливает приток тепла, замедляет скорость циркуляции. В батарею не поступает тепло, поэтому температура в помещении не растет.

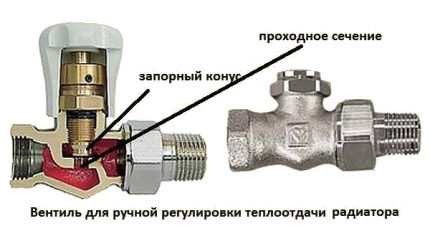

И здесь важно отличать термостатический клапан от регулировочного. Последним можно снижать пропускную способность клапана и так регулировать температуру батарей.
При повороте регулятора или вводе цифрового значения на панели, пользователем устанавливается исходное значение давления в термоголовке, под которое она и «подстраивается» в процессе работы
Регулировочный вентиль не имеет термоголовки. Термостат же открыт или закрыт, им управляет термоголовка, он не меняет объем теплоносителя, а только включает и выключает его подачу
Разберем принцип работы термоклапана на примере. Так, устанавливаем прибор на рекомендуемую температуру в 20 градусов. Обычно это тройка или самая большая точка на шкале регулятора.

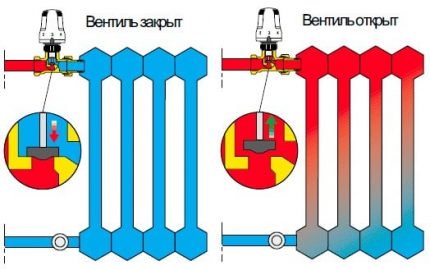

Что происходит внутри устройства? Если окружающий воздух нагревает головку до 21 градуса, т. е. повышает установленную температуру на 1 градус, она нажимает на шток, подача теплоносителя в батарею полностью блокируется клапаном.
Радиатор не нагревается, температура в помещении начинает снижаться. Когда температура окружения снизится до 19 градусов, термоклапан откроется, батарея начнет нагреваться.
Разбираемся с разновидностями приборов

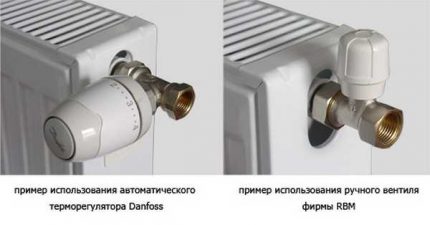

По способу регулировки клапаны делятся на механические и автоматические. Первые требуют ручного поворота механизма сужения протока в трубах.
Оба устройства выполняют одинаковую функцию — корректируют подачу теплоносителя в радиатор в соответствии с установленными пользователем параметрами, но использование автоматики менее хлопотное
Автоматическим моделям не нужна ручная регулировка. Когда температура вокруг термостата снижается, они самостоятельно это фиксируют и корректируют поток теплоносителя.
Производители предлагают и разные конструкции термостатов:
В процентном соотношении термоклапанов для двухтрубок гораздо больше, чем для однотрубок, а последних в нашей стране около 80%.
Это связано с тем, что прибор и придуман изначально для первых, где теплоноситель распределяется по приборам принудительно под большим давлением. Преднастройка клапанами и предназначена для равномерного распределения давления по системе.
Клапаны для однотрубок есть лишь у некоторых производителей – Heiz, Danfoss, Heimeier, Oventrop.
В схемах с одной трубой нельзя использовать обычные «двухтрубные» термостаты: у них меньшая пропускная способность, они способны работать только при большой разнице давлений на подаче и обратке, поэтому будет риск перенаправления теплоносителя в байпас.
Внешне «однотрубные» клапаны больше по размерам.
Трехходовые клапаны уместны в схемах с твердотопливным котлом, а также для разделения потоков, байпасной обвязки радиаторов. Прибор может применяться и в однотрубной разводке
Также термостатические клапаны отличаются по форме. Бывают прямыми, угловыми или входят в гарнитуры с перемычками для труб. Прямые уместны на обычных батареях. Угловые нужны в схемах с нижней подводкой труб, когда СО частично замаскирована под полом.

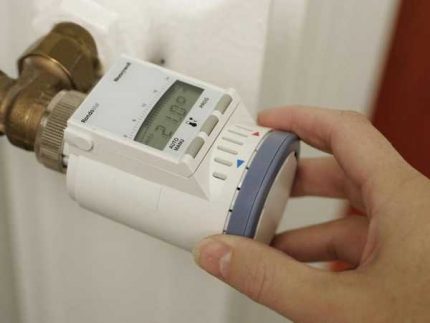

Отдельная разновидность термоклапанов — электронные. Они имеют более широкий функционал, чем обычные. С их помощью можно выставлять разную температуру в помещении на каждый день недели и даже почасово.
Электронные термоголовки дороже и больше обычных: внутри корпуса есть отделение для двух батареек. Есть модели со съемными и встроенными блоками управления
Электронные термостаты обеспечивают существенную экономию расхода теплоносителя. Если с 8 утра до 6 вечера в квартире или доме никого нет, прибор будет исправно поддерживать минимальную температуру. А к приходу хозяев нагреет помещения до комфортного уровня.
В продаже есть и клапаны с антивандальным кожухом. Они надежно защищены от неквалифицированного вмешательства и подходят для установки как в доме с маленькими детьми, так и в садиках, школах.
Особенности установки и подключения клапана
Прибор сам по себе простой, но установке и калибровке термостатического клапана на радиаторы нужно уделить особое внимание. Правильный монтаж обеспечит точность работы устройства.
Какие факторы учитываются при установке? Разновидность термоклапана — для однотрубки или двухтрубки. Плюс направление движения теплоносителя — поступает он снизу или сверху.

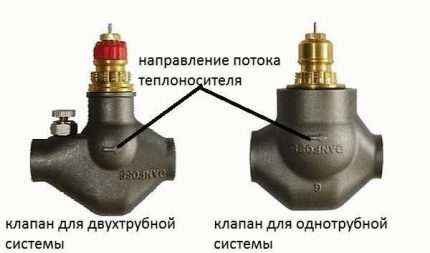

На самом клапане направление движения теплоносителя обозначается стрелкой. Согласно этому маркеру и нужно производить установку термостатов на радиаторы, иначе устройство не будет корректно работать
Трубы подачи горячей воды к батарее подводятся по-разному. Это зависит от схемы отопления. Места размещения заглушек и термостатов также различны. Общая рекомендация для большинства моделей термостатов — размещение в пределах 40-60 см от уровня пола.
Алгоритм монтажа приблизительно следующий:
Традиционная схема подключения такая: байпас — шаровой кран — терморегулятор.
Еще один момент: есть такие системы, где в разных комнатах теплоноситель движется в разных направлениях. Это особенно актуально для П-образных стояков.
Нюансы монтажа для однотрубной и двухтрубной систем

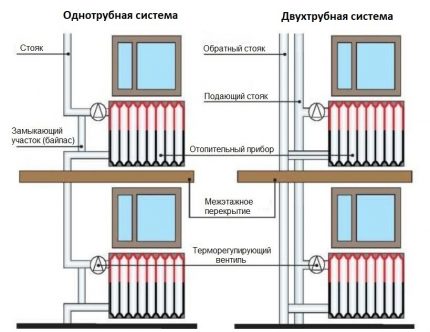

В однотрубке горячая вода циркулирует по одной трубе с последовательно подключенными радиаторами. Труба с теплоносителем заходит в верхнюю часть батарей. Последний курсирует через установку, выходит снизу с этой же стороны и отправляется в основную магистраль.
Однотрубная СО считается идеальной для частной постройки и многоквартирного дома до 5 этажей. В остальных случаях рекомендуется обустраивать двухтрубную СО
В однотрубной системе термостат ставится на нерегулируемый байпас. Эта перемычка объединяет прямую трубу и обратку, поэтому горячая вода свободно перемещается после блокировки напора клапаном.
Подобную перемычку можно приварить к трубе самостоятельно, для чего подойдет отрезок трубы диаметром не более 8 см. При этом нужно подготовить отверстия в соответствующих местах.

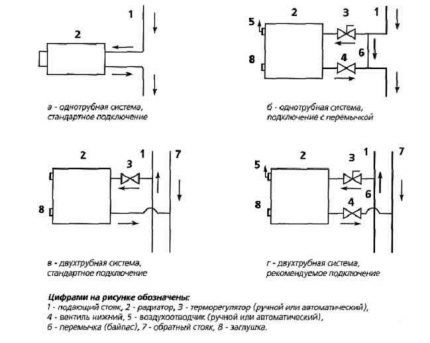

Стандартные и рекомендуемые схемы установки термостата для однотрубных и двухтрубных СО. На рисунке показано, как подключать клапан с перемычкой (байпасом) и нижним вентилем
В двухтрубке теплоноситель поступает к радиатору по одной трубе, а выводится через другую. Байпас не нужен, термостатический клапан нужно устанавливать на трубу подачи воды.
Правила регулировки работы устройства
После установки нужно отрегулировать работу прибора. Для этого сначала закрываем окна и двери — изолируем помещение, чтобы исключить утечки тепла.
Дальше действуем так:
В частном доме перед регулировкой обязательно спускается воздух с батарей. При этом нужно соблюдать максимальную аккуратность, чтобы не было выброса горячего пара.
Когда к котлу присоединяется больше трех батарей, каждый термостат нужно открывать на разный уровень, чтобы тепло по помещениям распределялось равномерно
Регулировка начинается с самой холодной комнаты. Ее нужно хорошо прогреть, чтобы перейти к другим помещениям.
Частые ошибки монтажа и возможные проблемы

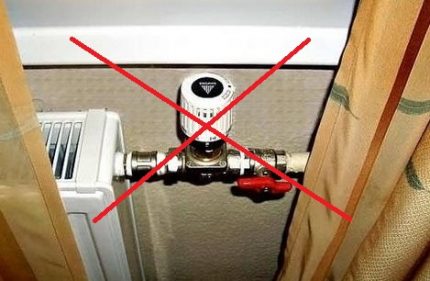

Первая ошибка — расположение термоголовки вертикально. Проблема в горячем металлическом клапане под головкой: от него распространяется вверх горячий воздушный поток.
Этот воздух нагревает головку, она и отключает ошибочно радиатор. В результате батарея практически всегда отключена, помещение не прогревается. Прибор нужно устанавливать горизонтально («головой» в комнату).
В инструкции к термостату на схемах показывается, как и где его устанавливать в разных случаях, но нет ни одной схемы с вертикальным расположением. Если не получается вертикально, нужно использовать приборы с выносными датчиками
Вторая ошибка — расположение термостата там, где температура отличается от реальной в помещении. Пример: в нише с батареей. В этом варианте головке всегда будет «жарко».
Существенный сбой в ее работе будет присутствовать и при размещении за плотной тканью штор, под подоконниками, на краях оконных проемов.
Если иначе расположить термостат не получается, снова выручит модель с выносным датчиком. От обычных приборов они отличаются наличием капиллярной трубки около 2 метров с датчиком температуры на конце. Прикрепить подобное устройство можно на стене вдали от окна и батареи.
Модели с выносным элементом точнее, чем обычные приборы, определяют температуру за счет своего расположения на расстоянии от радиатора, но и стоят они намного дороже
В продаже имеются и головки с выносными регуляторами, установка которых возможна в любом месте на расстоянии до 15 м от батареи и клапана. Есть и электронные головки, которые управляются термо-компьютерами.
Термостатический клапан полностью перекрывает поток теплоносителя. Если в лучевой системе отопления все приборы одновременно это сделают, будут проблемы с котлом. Возможный вариант решения — перепускные клапаны на контурах.
Если в комнате 2-3 радиатора, имеет ли смысл ставить термостаты на каждую батарею? Не будет ли конфликта между ними? В этом случае нужно делать балансировку настроечными вентилями (шаровыми кранами).
Выводы и полезное видео по теме
Что такое термоголовка, для чего она нужна и как работает.
Разбор готовой системы с термостатическим клапаном.
Эксперимент на скорость срабатывания термоголовок от 4 производителей.
Использование термоклапанов для радиаторов позволяет сделать систему отопления максимально гибкой.
С их помощью можно регулировать температуру отдельных батарей так, чтобы постоянно поддерживать комфортный микроклимат в помещении. Но при этом важно учитывать уместность установки таких приборов, правильно осуществлять их монтаж и настройку.
Задумались над установкой термоклапана, но хотите уточнить пару моментов по монтажу? Задавайте интересующие вас вопросы под этой статьей – наши эксперты и посетители сайта, использующие такое терморегулировочное оборудование, постараются максимально подробно ответить вам.
Если ваша система отопления оснащена термостатическими клапанами, поделитесь своим мнением с другими пользователями. Расскажите, оборудование какого производителя вы предпочли, удобно ли оно в использовании, довольны ли полученным результатом? Пишите свои рекомендации в блоке комментариев, добавляйте уникальные фото термоклапана.
Статья была полезна?
Принцип работы термоголовки и термоклапана для радиаторного отопления
Как правильно выбрать и самостоятельно установить термостатический клапан для радиатора отопления?
Современные энергоносители имеют достаточно высокую стоимость, поэтому каждый владелец квартиры или загородного дома задумывается, как сделать систему отопления более энергосберегающей. Не так давно у пользователей не было возможности регулировать подачу тепла в помещение, тем самым экономя расход. Строительная отрасль постоянно совершенствуется, и сейчас доступны специальные устройства – термостатические вентили. Это простые, надежные и недорогие элементы, позволяющие поддерживать в помещении желаемую температуру воздуха и регулировать энергопотребление. Принцип работы, виды и особенности термостатического вентиля рассмотрим ниже.
Назначение устройства
Бывает, что в помещениях, помимо радиаторов, выступают другие источники тепла – бытовые приборы, газовые или электроплиты и так далее. В солнечные дни температура поднимается и в доме становится теплее, чем обычно.
Важно! Задача термостатического вентиля, установленного на радиаторе – автоматический контроль температуры, в ходе чего он учитывает температурные колебания в помещении на высоте до 2 метров.
Термостатический вентиль для радиаторов обеспечивает надежность теплового оборудования. Включив его в отопительную систему, достигается комфортная и оптимальная температура в помещении и, одновременно с этим, экономятся средства, затрачиваемые на энергопотребление. Вентиль стабилизирует работу отопительной системы, если в ней падает или исчезает давление.
Конструкция
Существует большое разнообразие моделей подобных клапанов, но их конструкция схожа.
Обязательная компоновка предполагает следующие элементы:
В корпусе вентиля 2 входа и 1 выход. Через входы поступает разнотемпературная жидкость, а через выход она выходит, уже подогретая до необходимой температуры. Во внутренней части корпуса расположен смеситель, регулирующий направление. Данный элемент, в зависимости от модели вентиля, функционирует по-разному. Простой вариант – в конструкции установлен пружинный запорный элемент, реагирующий на температуру, а соответственно и давление. Если увеличивается напряжение пружины, на выходе снижается температура.
Ручка управления необходима для того, чтобы задать определенное положение вентиля. С ее помощью выставляется жесткость пружины и настраивается положение запирающей детали.
Принцип работы
В корпусе устройства, во фронтальном и правом патрубках, циркулирует теплоноситель до тех пор, пока его температура не достигнет выставленного значения. Термостатический клапан устанавливается для того, чтобы поддерживать заданную температуру на выходе, подмешивая в жидкость холодную или горячую воду. Если параметры не сходятся, то внешний привод устройства действует на шток. Когда он начинает перемещаться, в корпусе открываются все 3 канала. И, как только температурные параметры стабилизируются, фронтальный входной патрубок перекрывается.
Существует немалое разнообразие термостатических клапанов и трехходовых вентилей. Одна из разновидностей схожа с шаровым краном. В этой модели переключающий клапан состоит из шара с выборкой, а не из седла с конусом. Чтобы перераспределять теплоноситель привод воздействует на шток с закрепленным шаром, вращая его. Такие клапаны имеют невысокую пропускную способность, поэтому находят применение только в бытовых отопительных системах. Вкратце, термостатический клапан устанавливает необходимую температуру воды.
Каких видов бывают вентили
Конструктивные особенности – не единственное, чем различаются современные термостатические вентили. Данные элементы изготавливаются из различных материалов, имеют разные диаметры и способы подключения. Ознакомимся с основными видами.
Материал изготовления
Главное условие – материал, из которого производится вентиль, должен быть стойким к механическим воздействиям и образованию коррозии. Объясняется это тем, что элемент находится в постоянном контакте с жидкостью – теплоносителем.
От материала, из которого изготовлен клапан, зависят эксплуатационные и технические характеристики изделия. Рекомендуется, чтобы вентиль был сделан из меди, латуни или чугуна. Медные варианты дорогостоящи, но долго служат. Латунные образцы также имеют длительный срок эксплуатации и не вызывают сложностей во время работы. В целом, чтобы сделать правильный выбор, лучше обратиться за советом к специалистам компании, которые будут настраивать отопительную систему.
Метод управления
По этому параметру выделяют устройства 2 видов:
Зачастую устанавливается ручной вариант, визуально схожий с обыкновенным шаровым краном. Более современные модели с электрической начинкой пользуются популярностью в частных домах – управляются они автоматически, распределяя тепло по помещению. Регулировка термостатического вентиля простая – пользователь выставляет желаемую температуру обогрева для каждой комнаты и прибор подает рабочую жидкость к отопительному прибору. При желании такая система совмещается с «теплым полом», но требуется продумать способ создания защитного покрытия для труб.
Схема подключения
Разобравшись, из чего состоит вентиль и по какому принципу он функционирует, рассмотрим различные схемы его подключения. Здесь все зависит от того, с какой целью устанавливается термостатический балансировочный клапан.
Для чего нужен вентиль:
Для защиты теплового агрегата, работающего на твердом топливе, не допускается, чтобы в его контур попадала остывшая вода из системы отопления. Для этого котел подключается по особой схеме, в которую включен не только смесительный клапан, но и байпас. Работа схемы выглядит следующим образом: теплоноситель будет циркулировать по малому кругу через байпас до тех пор, пока не прогреется теплогенератор. Когда температура достигнет +50-55 градусов Цельсия, начнет открываться клапан, подмешивая холодную воду из системы. Когда котел выйдет на рабочую температуру, байпас перекроется и весь поток начинает поступать через радиаторы.
Аналогичные функции и при подключении к системе «теплый пол». Насос обеспечивает циркуляцию теплоносителя в контуре до тех пор, пока он не станет остывать. Как только это случится, срабатывает датчик и вентиль и в систему начнет добавляться горячая вода от котла.
Данная важная деталь также находит применение при обвязке твердотопливного котла и буферной емкости, играющую роль аккумулятора тепла. Для эффективного ее прогревания температура теплоносителя должна достигать отметки в +70-85 градусов Цельсия, что выше нормы для радиаторов. Термостатический вентиль используется, чтобы понизить температуру. Для этого его устанавливают за емкостью, в паре с насосным оборудованием.
Обратите внимание! При установке смесительного клапана, насос располагать следует с той стороны, где расположен всегда открытый патрубок крана.
Нередко термостатические переключающие вентили устанавливаются в больших коттеджах со сложной отопительной системой, с гидрострелкой и распределительным коллектором. Каждому контуру в такой ситуации требуется определенная температура. Наивысший показатель тепла нужен бойлеру, поэтому к нему не подводится регулирующая температура. А вот для остальных потребителей подается не такой горячий теплоноситель, поэтому их подключают посредством термостатических вентилей.
Особенности установки
Отопительные системы собираются по различным схемам, от чего будет зависеть расположение труб горячего водоснабжения, заглушек и регулировочных клапанов. Прежде чем начинать установку, нужно перекрыть подачу теплоносителя к радиатору и слить остатки воды.
При однотрубной отопительной системе горячая вода циркулирует по одной трубе, а приборы отопления подключаются последовательно. Теплоноситель к радиатору подводится посредством специальной трубы, установленной сверху. В контуре он проходит через батарею и выходит с другой стороны, перенаправляясь в магистраль. При таком подключении термостат монтируется на байпас, соединяющий прямую и обратную трубу прибора отопления. И даже если клапан будет перекрыт, горячая вода все равно продолжит перемещаться. Сбой термостата может произойти из-за того, если не установить байпасы под трубами. Если отключиться одну батарею, то сбой будет не только у вентиля, но и у всей отопительной системы.
В двухтрубных системах дела обстоят иначе, так как в ней по одной трубе подается теплоноситель, а по другой он отводится. Перемычка, то есть байпас, в такой ситуации не требуется, поэтому термостатический вентиль устанавливается на трубе подачи. Регулировочный клапан эффективен и в индивидуальных отопительных системах. Актуален он и для централизованных сетей, но с учетом того, что предусмотрен счетчик горячей воды.
Прежде чем приступить к настройке термостата, в первую очередь потребуется изолировать помещение от тепловых потерь. Для этого закрываются все двери и окна. Далее клапан выставляют на максимальную теплоотдачу и включают отопление, после чего замеряют температуру в комнате. После ее увеличения на 5 градусов, вентиль закрывают. Теперь нужно немного выждать и плавно открывать регулятор до той поры, пока не пойдет вода. Это положение следует запомнить.
Трехходовой клапан. Устанавливаем правильно.
Термостатический клапан: виды и способы установки
Как правильно выбрать и самостоятельно установить термостатический клапан для радиатора отопления?
Доброе время суток, дорогой читатель! Уж не знаю, по какой причине, но наш пятиэтажный дом отапливается так хорошо, что даже в морозы было слишком жарко. Окна в моей квартире постоянно были открыты на проветривание, а за отопление приходилось платить огромные суммы. С этим надо было что-то делать.
Вот я и решил установить отдельный тепловой счетчик и термостатический клапан в систему. Теперь у меня достаточно тепло в квартире, а суммы в платежках снизились почти наполовину.
Что это такое и для чего он нужен
Термоклапан — это разновидность трубопроводной арматуры. Он позволяет поддерживать в помещении заданный температурный режим за счет оптимизации теплоотдачи отдельного отопительного прибора.
Назначение и область применения
Термоклапан предназначен для ручного или автоматического регулирования расхода теплоносителя через радиатор или распределительный коллектор.
Установка подобных устройств рекомендуется:
Характеристики
Для ознакомления приведу ряд основных технических характеристик термостатических клапанов:
Из каких материалов изготавливают
Для изготовления корпуса термостатического клапана используют стойкие к коррозии металлы:
Дополнительно поверхности латунных изделий никелируют, а бронзовый корпус либо также никелируют, либо покрывают слоем хрома.
Устройство и принцип работы
В состав термоклапана входит два основных узла:
Конструкция термостатического клапана представляет собой полый корпус с крышкой. Внутри него находится подвижный шток с уплотнительной поверхностью, обеспечивающей герметичное перекрытие седла клапана. Шток подпружинен возвратной пружиной, для ее фиксации предусмотрено кольцо с шайбойц.
Резьбовая крышка клапана оснащена сальниковым узлом, состоящим из сальникового кольца и гайки. Для обеспечения дополнительной герметичности соединению на штоке установлено уплотнительное кольцо.
Радиаторный термоклапан присоединяется к приборам посредством полусгона, имеющего контргайку с тефлоновым вкладышем. Он закреплен на корпусе прибора накидной гайкой через уплотнительную прокладку.
В полости термостатической головки расположен сильфон, наполненный термореагирующим веществом, и шток. При повышении температуры наполнитель в сильфонной емкости расширяется и воздействует на шток, который, в свою очередь, передает усилие через удлинитель на шток термостатического клапана. Когда шток клапана опускается, он перекрывает поток теплоносителя.
В радиаторе замедляется циркуляция, снижается теплоотдача. Для возврата штока предусмотрен пружинный механизм. Крепление термостатической головки к клапану обеспечивается латунной накидной гайкой.
Преимущества и недостатки
К преимуществам установки термостатических клапанов в систему отопления можно отнести следующие факторы:
Недостатками использования термостатических клапанов считаются:
Термоклапаны подразделяются на виды по следующим признакам:
Ручные

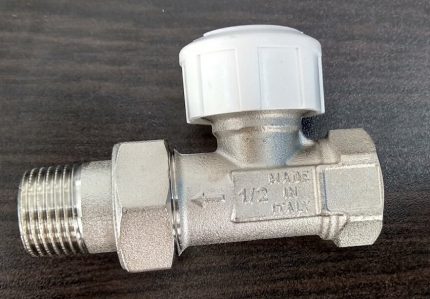

У ручных термостатических клапанов шток срабатывает на остановку движения теплоносителя при вращении в ручном режиме ручки, находящейся снаружи корпуса. Поворачивая регулятор, можно изменить давление в термостатической головке, что повлияет на чувствительный элемент и приведет в движение шток. Они бывают прямого или углового исполнения.
Выпускаются в двух диаметрах прохода — ½» или ¾». Отличаются более простой конструкцией и низкой ценой. Основной минус термостатического клапана с ручной настройкой — это невысокая точность регулировки температуры и необходимость контролировать своевременное срабатывание со стороны человека.
Механические
Это устройства с более сложной конструкцией, способной автоматически поддерживать заданный температурный режим в помещении. Основу их термостатической головки составляет сильфонная емкость, наполненная жидкостью с высоким коэффициентом температурного расширения.
При нагревании жидкость в сильфоне расширяется и приводит в движение шток термоголовки. Он через удлинитель передает усилие на шток термостатического клапана, который и перекрывает поток теплоносителя. При охлаждении жидкости процесс идет в обратном направлении
Газовый или жидкостный
Эффективность работы термостатического клапана зависит от свойств вещества в сильфоне. Газонаполненные термоэлементы более точные и надежные. Они быстрее реагируют на изменения температуры, но сложнее в производстве и поэтому дороже.
Жидкостные чуть медленнее срабатывают, но проще в изготовлении. К плюсам жидкостных термоэлементов также можно отнести высокую точность передачи внутреннего давления сильфона на шток термостатического клапана.
С выносным датчиком

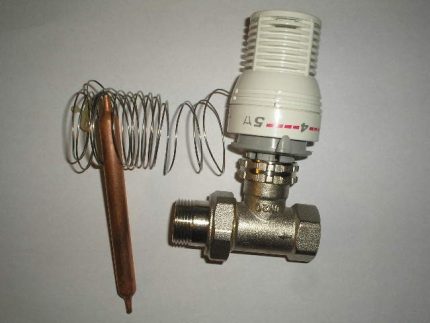

Термоклапаны с выносным датчиком предназначены для установки в радиаторах с нижним подключением или расположенных в нише. Термостатическая головка монтируется на клапан с помощью резьбового соединения, а температурный датчик крепится к стене в любом удобном месте. Между собой головка и датчик соединяются капиллярной трубкой.
Такие модели поддерживают температуру более точно, но по цене дороже остальных.
Электронные
Электронные термоклапаны имеют более объемные габариты. В корпус прибора встроен электронный микропроцессор, управляющий движением штока, также имеется дополнительное отделение для двух батареек. Одно из достоинств электронных моделей — более широкий функционал. С их помощью, например, можно выставить разную температуру в помещении в утреннее или вечернее время суток, на каждый день недели.
Срок службы
Большинство производителей заявляют, что расчетный срок службы (при соблюдении правил эксплуатации) термостатического клапана составляет не менее 15 лет.
Как выбирать
Термостат подбирается в соответствии с рабочими характеристиками отопительной системы. Устройство должно:
Популярные производители
Наиболее надежными и долговечными считаются термостаты, изготовленные следующими компаниями:
От чего зависит стоимость и примерная цена
Стоимость термостатических клапанов бывает разной и зависит:
Сколько примерно стоят разные модели термостатических клапанов, смотрите в таблице.
Правила монтажа и эксплуатации
Монтаж термостатического клапана я выполняю по следующей схеме:
Во время эксплуатации термостатической арматуры я стараюсь, чтобы:
Регулировка прибора
После установки я регулирую прибор следующим образом:
Частые ошибки и проблемы при установке
Поскольку головка термостата при работе должна свободно контактировать с воздухом, при монтаже устройства нельзя допускать следующих ошибок:
Ошибки в размещении термостатической головки приводят к созданию вокруг нее зоны с более теплым воздухом, чем в помещении. Поэтому прибор заблокирует движение теплоносителя слишком рано и не позволит создать в комнате оптимальный температурный режим.
Советы специалистов
Несколько советов от профессионалов помогут выполнить владельцу квартиры установку и настройку термостатического клапана своими руками и по всем правилам:
Заключение
Такие простые и надежные термостатические приборы позволят значительно снизить расходы на работу отопительной системы. При этом вы сможете изменять температуру нагрева отдельных радиаторов, так что в вашем жилище всегда будет комфортный микроклимат. Подписывайтесь на наш канал, делитесь полезными идеями с друзьями в социальных сетях.
