Делаем голограмму на смартфоне за 5 минут
Прогресс не стоит на месте. И вот, доступно такое новшество, как просмотр голограммы на обычном телефоне. Затратив всего лишь за 5 минут, вы получите возможность увидеть 3D изображение, которое удивит не только детей, но и взрослых.
Необходимые элементы
Чтобы увидеть 3D изображение на смартфоне для начала понадобится изготовить 3D пирамидку. Какие же элементы необходимы для её изготовления:
Чертим трапецию
После того как подготовлены все необходимые элементы, следует приступить к черчению трапеции (трафарета). Для этого берём лист бумаги и с помощью линейки и карандаша чертим трапецию с такими сторонами:
После окончания берём ножницы и вырезаем получившуюся трапецию. Это будет трафарет с помощью которого будут сделаны стены будущей пирамидки.
Вырезать трапеции из коробочек от CD (4 штуки)
Это самый трудоёмкий этап изготовления пирамидки, требующий повышенного внимания. Причина трудоёмкости в том, что пластик, из которого изготовлена коробка CD диска очень хрупкий и при сильном давлении может начать трескаться.
Скрепить 4 детали
После подготовки деталей можно приступить к их соединению. Для этого следует взять всё 4 детали и собрать их в пирамиду, где низом будет сторона в 1 сантиметр. Их можно скрепить полосками скотча или проклеить клеем для пластмассы. А можно сделать и то, и то, для надёжности конструкции: скрепить скотчем, чтобы не распадалась и швы закрепить клеем.
Загрузить на телефон специальное видео
После того как 3D пирамидка готова осталось подготовить смартфон. Есть несколько доступных вариантов:
Положить конструкцию на телефон
Теперь остался последний шаг и можно будет увидеть 3D голограмму в середине пирамидки. На первых секундах после запуска видео появляется рисунок в виде крестика, по граням которого надо поместить изготовленную пирамидку. Для более точного размещения лучше нажать паузу и выставить как надо.
Вот так с помощью подручных средств вы сможете изготовить пирамидку за 5 минут, в центре которой вы увидите 3D изображение. Благодаря разнообразию доступных видео можно посмотреть удивлять окружающих разными голограммами и даже использовать их в качестве ночника.
3D голограмма на телефоне
В этой статье мы расскажем как сделать своими руками 3D-проектор, чтобы получить голографическое изображение! Причем это сделать можно из подручных средств, которые можно найти дома: телефона и коробки от CD дисков.
Способ очень простой. В итоге получим объемное видеоизображение, которое удивит не только ребенка, но и любого взрослого.
Готовую 3D голограмму для телефона меньше чем за 1.5$ можно купить по ссылке Aliexpress.com
Для изготовления 3D голограммы нам понадобятся:
Берем любую бумагу и начертим на ней трапецию с такими пропорциями: нижняя сторона – 6 см, верхняя сторона – 1 см, высота – 3,5 см. Вырезаем образец.
Разбираем коробку от CD дисков. Потом прикладываем образец из бумаги на пластик и обводим маркером трапецию, и вырезаем по контуру ножом. Делаем трапеции в количестве 4 шт.
После изготовления трапеций, полосками из скотча (можно клеем моментом) соединяем 4 детали боковыми сторонами как показано ниже на картинке.
Теперь только остается воспроизвести специальное видео через интернет или его загрузить в смартфон.
Сборка таких видео по 3D голограммам можно найти в YouTube по ССЫЛКЕ
После установите изготовленную конструкцию на смартфон и насладитесь захватывающим зрелищем!
Спасибо что дочитали статью до конца, надеюсь информация вам пригодиться)
Как сделать мини 3D голограмму с помощью смартфона
Если вы думаете, что оптические иллюзии способны вытворять только профессиональные художники-графики, то вы ошибаетесь. Создать объемное 3D изображение, которое будет «парить» в воздухе — под силу каждому.
В сегодняшней статье мы подробно расскажем, как сделать голограмму прямо у себя дома, без использования дорогостоящего оборудования.
Все, что потребуется для реализации задумки — чтобы у вас под рукой был смартфон или планшет.
Экран цифрового гаджета будет выступать в качестве «генератора» изображения, а самодельное устройство (проектор) поможет сделать картинку объемной и «живой».
Чтобы визуальный эффект от просмотра голограммы был более интересным – желательно использовать вращающуюся подставку.
Обратите внимание: в домашних условиях вы можете не только просматривать 3D картинки, но также смотреть видео. Только для этого необходимо, чтобы выбранный вами клип воспроизводился одновременно в четырех проекциях.
Впрочем, сделать это несложно. Обработка видеоролика для его последующего просмотра на самодельном голографическом проигрывателе возможна практически в любом видеоредакторе для ПК.
Как сделать 3D голограмму в домашних условиях
Рассмотрим самый простой и доступный вариант самодельного устройства для просмотра голограммы на телефоне. Лучше всего, если это будет именно смартфон — с большим сенсорным экраном.
В принципе, можно использовать и планшет. Однако в этом случае самодельное устройство придется сделать побольше.
Теперь давайте изготовим само устройство. Для этого необходимо вырезать из бумаги четыре шаблона одинакового размера.
Потом переносим шаблоны на прозрачный пластик — например, на коробочку от компакт-диска. Далее аккуратно вырезаем заготовки из пластика с помощью канцелярского ножа.
Если под рукой нет коробки от CD-диска, можно использовать плексиглас или же обычную пластиковую бутылку.
После того как вырезали все четыре заготовки, необходимо будет соединить их между собой. Для этого можно использовать скотч или суперклей.
Ну а дальше, как говорится, — дело техники. На смартфоне воспроизводим специальное видео с картинками или клипом (их без проблем можно найти на YouTube), и устанавливаем на экран собранное устройство. Выключаем свет в комнате, и наслаждаемся красочным зрелищем.
Подробно о том, как сделать голограмму своими руками, можно посмотреть на видео ниже. Идеей поделился автор YouTube канала BuzzingFish.
Материалы и размеры
Для изготовления голографического мини проигрывателя нам понадобятся:
Чтобы сделать голограмму своими руками на телефоне, надо будет сделать пирамидку, основание которой равно 6 см, а верхняя часть — 1 см. Высота от основания фигуры до верха — 3,5 см. Для лучшего понимания рекомендуем изучить чертеж.
Для проигрывания голограммы на планшете необходимо сделать устройство побольше. Для этого надо всего лишь умножить все исходные данные на 2.
Таким образом, у нас должна получиться пирамидка, основание которой равно 12 см, а верхняя часть — 2 см. Высота от основания до верха — 7 см.
Возможны и другие варианты. Например, можно сделать пирамидку с основанием 9 см и верхней частью — 1,5 см. Высота фигуры — 5,5 см. Размеры можно посмотреть на фото ниже.
Вообще, размеры могут быть любыми, однако нужно, чтобы грань пирамидки находилась под углом 45 градусов по отношению к экрану смартфона или другого цифрового устройства.
Если это условие не будет соблюдено, то голограмма может оказаться либо слишком низко, либо выйти за пределы верхней части устройства.
Зачем нужна смола
Используя пластик (не важно — плексиглас или обычную ПЭТ бутылку) не всегда получается создавать качественные голограммы. Если вы хотите получить максимально реалистичную картинку, рекомендуем использовать эпоксидную смолу.
Форму для заливки эпоксидки будет делаться по тому же принципу, что и готовая пирамидка.
То есть сначала вырезаем из прозрачного пластика четыре заготовки, потом склеиваем их между собой. Только в данном случае вместо суперклея желательно использовать термоклей.
После того как сделали «опалубку», смешиваем эпоксидную смолу с отвердителем (пропорции указаны в инструкции), и заливаем внутрь формы. Даем затвердеть, и разбираем форму.
В результате у нас получится монолитная пирамидка из эпоксидки, которая при воспроизведении 3D голограммы обеспечит более четкую и качественную картинку. Но и затраты на изготовление такого устройства будут больше.
Создание проектора 3D-голограммы
При желании можно изготовить другой вариант самодельного мини проигрывателя 3D голограммы для телефона.
Для его изготовления потребуется коробочка от компакт-диска (или плексиглас), а также две дощечки из дерева или фанеры.
Процесс сборки голографического проигрывателя еще проще, чем изготовление пирамидки.
Для этого берем прозрачную часть коробки от CD-диска, и просто приклеиваем ее с помощью термоклея или другого клея между двумя дощечками.
После этого находим в интернете подходящее изображение в формате GIF. Скачиваем и воспроизводим найденный файл на смартфоне, в сам телефон укладываем сверху дощечек. И опять же — не забываем выключить свет в помещении.
Подробно о том, как создать голограмму с помощью самодельного проектора, можно посмотреть на видео ниже.
Голограмма на смартфоне. Обман века или будущее уже здесь?
В июле 2017 года производитель кинокамер «RED» анонсировал новый смартфон «RED HYDROGEN»
Сама новость про RED и смартфоны обескуражила многих обывателей: «Серьезно? Они же камеры делают — какие еще смартфоны. »
Но ещё более неожиданным стало заявление о том, что смартфон будет поддерживать голограммы!
Многие решили, что ребята сошли с ума, либо это какой то обман века, странный пиар или…
Неужели это возможно? Может не за горами и световой меч?
Но не так как нам рисует голливуд — проекцию принцессы Леи мы не увидим. Скорей всего вы просто не знаете что такое голограмма потому что смотрели много фантастики вместо изучения физики. Как раз для таких людей и написана эта статья — просто о сложном.
Голография vs Фотография
Голография — набор технологий для точной записи, воспроизведения и переформирования волновых полей оптического электромагнитного излучения, особый фотографический метод, при котором с помощью лазера регистрируются, а затем восстанавливаются изображения трехмерных объектов, в высшей степени похожие на реальные.
Скорей всего понимания не прибавилось — лучше посмотрите видео
Если вам показалось, что это зеркала и банки от фанты за стеклом — пересмотрите еще раз.
Это и есть настоящие голограммы. Никакой хитрости — только наука.
Как это работает?
Для начала ответим на вопрос — как мы вообще воспринимаем объем? Это возможно благодаря тому, что у нас два глаза — каждый видит объект с разных сторон.
Мозг обрабатывает эти две немного разных картинки и строит в нашем сознании одну объемную модель. Благодаря этому мы можем оценивать расстояние до предметов просто посмотрев на них — мозг автоматически оценивает напряжение глазных мышц и определяет расстояние с довольно высокой точностью.
Глаз как оптический прибор
Камера работает на тех же принципах что и человеческий глаз — поэтому рассмотрим глаз как оптический прибор.
Глаз реагирует на свет, а свет, как известно — это электромагнитная волна, точно такая же как, например, вайфай — только более высокой частоты.
Для того чтобы глаз что то увидел — в него из этой точки должен прийти свет, когда мы видим какой то объект — мы регистрируем отраженный этим объектом во все стороны свет, который отражает во все стороны каждая точка поверхности
Каждая точка поверхности отражает свет во все стороны!
Это крайне важный принцип, который нужно понять — через каждый кусочек пространства проходит целая мешанина различных волн в самых разных направлениях, но видим мы только то, что попадает к нам в глаз через зрачок.
Из всей мешанины волн в глаз/фотоаппарат попадает лишь маленький кусочек от волны, который проскочил через зрачок.
Волна уходит дальше, но мы этого не видим потому что наш глаз не может регистрировать волны которые не идут прямо в него, но это не значит что их нет!
Когда мы поворачиваем голову, чтобы увидеть объект находящийся сбоку — в наш глаз начинают попадать кусочки волн, отраженных от этого объекта.
Эти волны всегда были тут, просто они невидимы для глаза, пока не будут идти в него спереди.
По тому же принципу работает фотоаппарат/кинокамера — из всего многообразия волн проходящих во все стороны через пространство — фиксируется только часть, которая идет в одном направлении — поэтому фотографии выглядят плоскими — это всего лишь малая часть изначальной информации
Голография
Теперь наконец можем перейти к принципу создания объемных снимков, рассмотрим часть пространства, обведенную фиолетовым, представим что поставили перед объектом стекло.
Если бы нам удалось каким то образом заморозить/запомнить картину волн, проходящих через это стекло, а затем воспроизвести в точности все амплитуды, частоты и фазы — тогда бы мы сохраняли не маленький зеленый кусочек от волны, который несет информацию только об одном направлении, а целую картину всех волн, которая содержит информацию обо всех возможных углах обзора.
Если не видно разницы.
Если из стекла выходит точно такая же картина из волн, которые испускал объект на момент «запечатывания» этой картины — визуально будет невозможно отличить такую «фотографию» от реального объекта, причем объект будет виден под всеми углами так как восстановлена вся картина волн, проходивших через пространство
Камера видит только в одном направлении — так что для того чтобы зафиксировать весь фронт волны нам нужно сделать снимки во всех направлениях, а потом объединить их в одну объемную картину — на таком принципе основано 3D сканирование.
Такой метод съемки 3D объектов аналогичен FDM 3D печати пластиком, которые на самом деле печатают в 2D просто много много раз — на качественном уровне это «костыль»
Реализация
Дело за малым — осталось всего лишь придумать как запечатать в пространстве все радиоволны, которые через него проходят, а затем восстановить, тут я пожалуй не буду углубляться в технические детали — главное понять основной принцип. (Если будет интерес — есть возможность снять голограмму в лаборатории спектроскопии, тут много нюансов — так что это тема для следующей статьи).
Останавливаем свет
Проблема в том, что волны находятся в постоянном движении. А если мы хотим зафиксировать картину в пространстве — мы должны прореагировать с каким то фоточувствительным материалом в течение некоторого времени и запечатываемая картина должна быть неподвижна на это время.
Делая обычную фотографию — мы не останавливаем свет, мы вырезаем узкое направление вдоль которого экспонируем матрицу лучами с постоянной амплитудой, каждый из которых соединяет точку объекта и пиксель на матрице.
Мы хотим запечатлеть все направления разом, и у нас нет глаза Агамото, чтобы заморозить время — придется думать головой.
Хорошо что это уже сделал еще в 1947 году Денеш Габор (тысяча девятьсот сорок седьмом году, Карл!). За что получил нобелевскую премию.
Суть в следующем — если сложить две волны с одинаковой частотой и разными направлениями, то в местах пересечения максимумов и минимумов этих волн возникнет стоячая волна — виртуальная волна(так как световые волны друг на друга не действуют), которая является суммой двух бегущих волн одинаковой частоты. За счет этого можно засветить неподвижную картину из пересечений двух волн в фотопластинке.
Засвечивая одну пластинку тремя цветами опорных волн — красным синим и зеленым — мы получим полноцветную голограмму, не отличимую от оригинала.
Если теперь убрать предмет и посветить на пластинку опорной волной — из пластинки выйдет точная копия волн, которые создавал сканируемый предмет.
Технологические требования
Так как очень важно, чтобы частоты предметной и опорных волн были одинаковые — необходим невероятно стабильный источник света, чтобы стоячая волна оставалась неподвижной — при небольшом различии частот — волна начнет двигаться и голограмма смажется.
Зеленый свет
Такой источник существует — он называется лазер. До изобретения лазера в 1960 году голография не имела коммерческого развития, для записи использовались газоразрядные лампы.
В 2009 году был изобретен первый в мире полупроводниковый зеленый лазер (красный и синий уже были). До этого зеленые лазеры использовали удвоение частоты инфракрасного лазерного диода, пропущенного через нелинейный оптический кристалл, удваивающий частоту. Однако данная конструкция имеет крайне низкий кпд, высокую стоимость, сложность и т.д.
Изобретение полупроводникового зеленого лазера дало зеленый свет разработке миниатюрных RGB лазерных проекторов. Прошло уже 9 лет — вполне достаточное время для перехода технологии в промышленное использование- и сейчас мы начинаем наблюдать самых активных участников рынка, скоро будет еще больше классных и интересных продуктов
Разрешающая способность
600нм! То есть разрешающая способность как минимум 1666 мм^-1.
Если при фотографировании — каждой точке матрицы соответствует точка на объекте, то в голограмме — на каждую точку матрицы падает свет от всех точек объекта, то есть каждая часть голограммы содержит информацию о всем объекте.
КАК СДЕЛАТЬ 3D ГОЛОГРАММУ НА ТЕЛЕФОНЕ СВОИМИ РУКАМИ DIY
Дубликаты не найдены
Есть идея! Вот как выглядит простейшая «третья рука»
Если скрестить пинцет с канцелярским зажимом, то получится вполне себе «третья рука» :))
Экономия и спасение холодильника
Лето как все заметили стало очень жарким. От 30 градусов и выше. Заметил, как долго работает холодильник. И тратит много энергии. Сделал вот такой обдув радиатора. Идея пришла по памяти из журнала «Юный техник».
Моторы работают под управлением вот такого температурного реле. Оно позволяет задавать границы работы реле. Выбирал реле исходя из экономии.
Вот так закрепил измерительный датчик.
Питание от такого блока на 12 вольт.
Даже по самым умеренным подсчетам такое устройство снижает время работы компрессора процентов на 15. Соответственно меньше износ компрессора и затраты энергии.
Правда нужно свободное пространство для размещения вентилятора.
Есть реле с готовым корпусом.
При установке реле его можно настроить (для перфекционистов) : одна точка берется в воде со льдом (0 градусов), вторая в кипящем чайнике (100 градусов).
Точку включения, по подбору, выбрал 36 градусов.
Стоят такие устройства на 2х холодильниках.
Летом при жаре от 30 и выше холодильник не работает круглые сутки.
Как сделать тайник с быстрым доступом
Студент ИТМО создал прототип «умного» рюкзака для зарядки гаджетов
Студент ИТМО (Университет информационных технологий, механики и оптики) изобрел «умный» рюкзак из фанеры со встроенным механизмом, который преобразует в электроэнергию колебания, создаваемые при ходьбе. С помощью технологии можно прямо на ходу зарядить телефон, чтобы, например, совершить важный звонок.
Рюкзак с USB-выходом собран из фанеры. Внутри встроен так называемый лифт, подвешенный на пружинах к верхней части рюкзака и способный перемещаться вверх и вниз при возникновении колебаний во время ходьбы, рассказал автор разработки Максим Мягких.
«Механическую энергию этих колебаний мы преобразуем в электричество при помощи шаговых двигателей, которые выполняют в нашем устройстве функцию генераторов», – пояснил Максим.
Для того, чтобы создать эффективный механизм преобразования, Максим и его помощники в лице команды из 7 школьников провели практический эксперимент. Исследователи рассчитали средний период шага для каждого стиля ходьбы. Получилось, что среднестатистический человек делает 2 шага в секунду. Эти данные помогли разработчикам рассчитать жесткость пружин, от которых и зависит период колебаний лифта.
«Мы хотим предложить альтернативу пауэрбанку, потому что есть давняя проблема: его тоже нужно заряжать и необходимо проверять, взят ли он с собой. Наше устройство решает эти проблемы», – рассказал Максим Мягких.
Очумелые ручки
Статуэтка Iron Maiden в деталях
Вот первая статуэтка
А теперь хочу рассказать подробнее о всех процессах изготовления.
1. моделинг\скульптинг 3д модели.
Заказчик прислал обложку альбома с которой нужно создать образ и желаемый размер 30-40 см
Создаю 3д модели в нескольких программах, в этом случае я использовал ZBrush так как у этого персонажа нет полигональных деталей, тут одна лепка.
Лепил по 2-3 часа в день, 3-4 дня в неделю. Этот процесс растянулся на 2 недели.

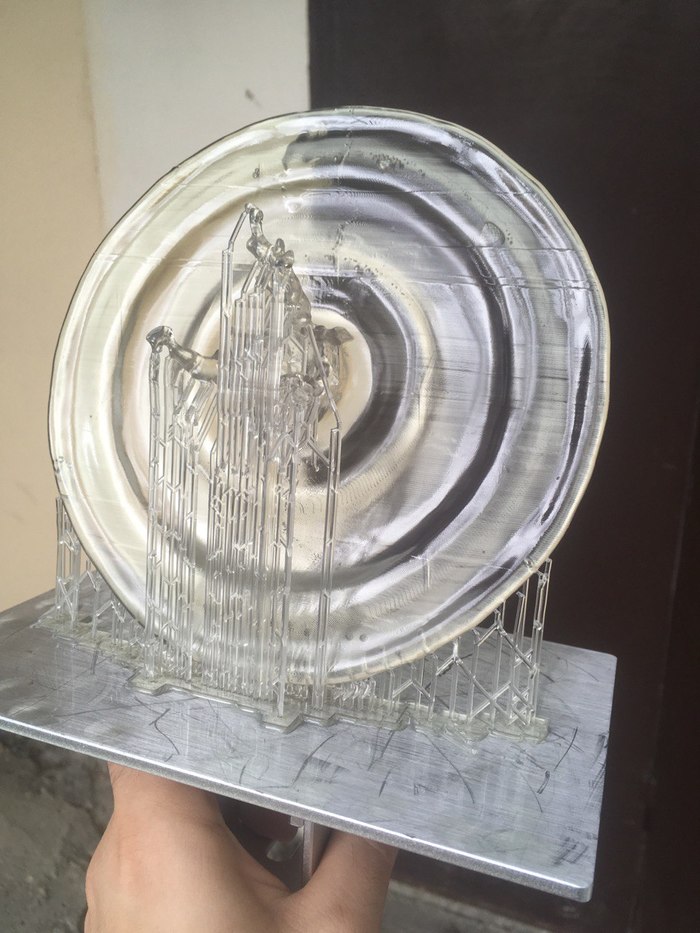

2. Печать на 3д принтере SLA Anycubic Photon Mono X с рабочем полем 190х120х245мм.
Печатать смолой художественные изделия одно удовольствие, минимум пост обработки
По завершению печати приступаем к самому ответственному на мой взгляд этапу:

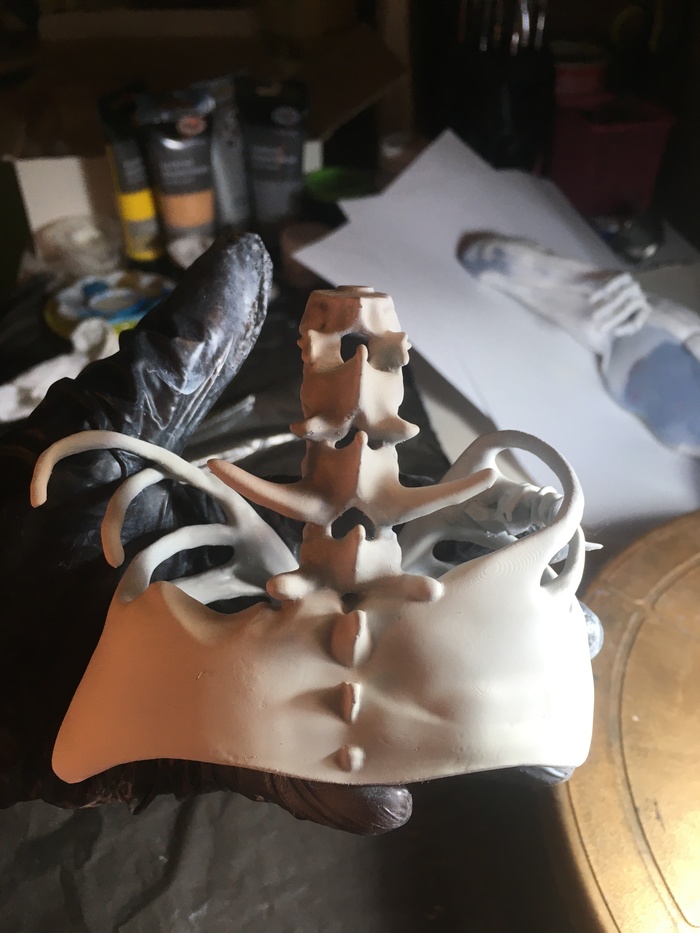

Первым делом все детали грунтуются, для этого мы использовали грунт для пластиков белого цвета марки Kudo, она имеет очень мелкое зерно и хорошую адгезию со смолой.
