Базовые элементы сетей SDH
Сети SDH строятся из четырех типов функциональных модулей (сетевых элементов): регенераторы, терминальные мультиплексоры, мультиплексоры ввода/вывода и кросс-коннекторы.
Регенератор используется для увеличения допустимого расстояния между узлами сети путем восстановления входящих сигналов SDH. Это расстояние зависит от степени затухания сигнала в передающей среде и параметров приемо-передающего оборудования. Для одномодового оптического кабеля оно составляет 15-40 км для длины волны 1310 нм и 40-110 км для 1550 нм.
Рис.6 Регенератор
Терминальный мультиплексор (TM) предназначен для мультиплексирования и демультиплексирования сигналов PDH и STM (в терминологии SDH их называют трибутарными или компонентными интерфейсами) в агрегатный поток STM-N. Он также может осуществлять локальную коммутацию с одного трибутарного интерфейса на другой.
Рис.7 Терминальный мультиплексор
Мультиплексор ввода/вывода (ADM) имеет на входе те же наборы интерфейсов, что и ТМ, и, как правило, два агрегатных потока STM-N (условно называемых «восточный» и «западный»). В этих мультиплексорах плезиохронные или синхронные сигналы могут быть извлечены из или добавлены в поток STM-N, при этом часть полезной нагрузки сигнала STM-N проходит через устройство транзитом. Это дает возможность создавать самовосстанавливающиеся кольцевые структуры (Self Healing Ring — SHR), которые, в случае аварии, автоматически коммутируют потоки в обход поврежденных участков или элементов сети.
Рис.8 Мультиплексор ввода/вывода
Кросс-коннектор (DXC) — распределительный узел сети, осуществляющий неблокируемые перекрестные соединения между любыми его портами. SDH кросс-коннекторы выполняют эти функции на уровне виртуальных контейнеров VC-n, для этого PDH сигналы отображаются на виртуальные контейнеры соответствующего уровня. Следует отметить, что возможность осуществления коммутации заложена, также и в SDH мультиплексоры.
Рис.9 SDH кросс-коннектор
Основные функции, выполняемые сетевыми элементами SDH следующие:
§ маршрутизация виртуальных контейнеров, проводимая на основе использования информации в маршрутном заголовке РОН соответствующего контейнера;
§ консолидация или объединение виртуальных контейнеров;
§ трансляция потока от точки к нескольким точкам (point-to-multipoint);
§ сортировка или перегруппировка (grooming) виртуальных контейнеров, осуществляемая с целью создания нескольких упорядоченных, например, по типу переносимого сервиса, потоков;
§ ввод/вывод виртуальных контейнеров.
Топология сетей SDH
При построении сетей SDH одной из первых задач, которую необходимо решать, является задача выбора топологии. Рассмотрим набор базовых стандартных топологий из комбинации которых может быть составлена сеть в целом.
Это простейшая топология, включающая два терминальных мультиплексора, соединенных оптической линией связи с или без регенератора. Каждый из мультиплексоров действует как концентратор трибутарных потоков Е1, Е3 и др.
Эта топология широко используется при передаче больших потоков данных по высокоскоростным магистральным каналам. Она может быть реализована, как по схеме без резервирования канала, так и по схеме со 100% резервированием типа 1+1, использующей основной и резервный агрегатные каналы.
Топология «последовательная линейная цепь»
Эта топология используется тогда, когда существует необходимость ответвлений в ряде точек линии, где могут вводится и выводится каналы доступа. Реализуется она путем включения вдоль линии связи мультиплексоров ввода/вывода.
В этой топологии один из узлов сети (кросс-коннектор) играет роль концентратора (или хаба), распределяя часть трафика по другим удаленным узлам, а оставшуюся часть на терминалы пользователей.
Эта топология наиболее широко используется при построении SDH сетей первых двух уровней иерархии (STM-1 и STM-4). Строительными блоками этой архитектуры являются мультиплексоры ввода/вывода, которые соединяются в кольцо с однонаправленной либо двунаправленной передачей трафика.
Широкое использование кольцевой топологии обусловлено тем, что построенные на ее основе сети способны самовосстанавливаться после некоторых достаточно характерных типов отказов.
Топология сетей SDH
При построении сетей SDH одной из первых задач, которую необходимо решать, является задача выбора топологии. Рассмотрим набор базовых стандартных топологий из комбинации которых может быть составлена сеть в целом.
Это простейшая топология, включающая два терминальных мультиплексора, соединенных оптической линией связи с или без регенератора. Каждый из мультиплексоров действует как концентратор трибутарных потоков Е1, Е3 и др.
Эта топология широко используется при передаче больших потоков данных по высокоскоростным магистральным каналам. Она может быть реализована, как по схеме без резервирования канала, так и по схеме со 100% резервированием типа 1+1, использующей основной и резервный агрегатные каналы.
Топология «последовательная линейная цепь»
Эта топология используется тогда, когда существует необходимость ответвлений в ряде точек линии, где могут вводится и выводится каналы доступа. Реализуется она путем включения вдоль линии связи мультиплексоров ввода/вывода.
В этой топологии один из узлов сети (кросс-коннектор) играет роль концентратора (или хаба), распределяя часть трафика по другим удаленным узлам, а оставшуюся часть на терминалы пользователей.
Эта топология наиболее широко используется при построении SDH сетей первых двух уровней иерархии (STM-1 и STM-4). Строительными блоками этой архитектуры являются мультиплексоры ввода/вывода, которые соединяются в кольцо с однонаправленной либо двунаправленной передачей трафика.
Широкое использование кольцевой топологии обусловлено тем, что построенные на ее основе сети способны самовосстанавливаться после некоторых достаточно характерных типов отказов.
Топология сетей SDH
При построении сетей SDH одной из первых задач, которую необходимо решать, является задача выбора топологии. Рассмотрим набор базовых стандартных топологий из комбинации которых может быть составлена сеть в целом.
Это простейшая топология, включающая два терминальных мультиплексора, соединенных оптической линией связи с или без регенератора. Каждый из мультиплексоров действует как концентратор трибутарных потоков Е1, Е3 и др.
Эта топология широко используется при передаче больших потоков данных по высокоскоростным магистральным каналам. Она может быть реализована, как по схеме без резервирования канала, так и по схеме со 100% резервированием типа 1+1, использующей основной и резервный агрегатные каналы.
Топология «последовательная линейная цепь»
Эта топология используется тогда, когда существует необходимость ответвлений в ряде точек линии, где могут вводится и выводится каналы доступа. Реализуется она путем включения вдоль линии связи мультиплексоров ввода/вывода.
В этой топологии один из узлов сети (кросс-коннектор) играет роль концентратора (или хаба), распределяя часть трафика по другим удаленным узлам, а оставшуюся часть на терминалы пользователей.
Эта топология наиболее широко используется при построении SDH сетей первых двух уровней иерархии (STM-1 и STM-4). Строительными блоками этой архитектуры являются мультиплексоры ввода/вывода, которые соединяются в кольцо с однонаправленной либо двунаправленной передачей трафика.
Широкое использование кольцевой топологии обусловлено тем, что построенные на ее основе сети способны самовосстанавливаться после некоторых достаточно характерных типов отказов.
Оптические кросс- коннекторы
В сетях с ячеистой топологией необходимо обеспечить гибкие возможности для изменения маршрута следования волновых соединений между абонентами сети. Такие возможности предоставляют оптические кросс- коннекторы, позволяющие направить любую из волн входного сигнала каждого порта в любой из выходных
портов (конечно, при условии, что никакой другой сигнал этого порта не использует эту волну, иначе необходимо выполнить трансляцию длины волны).
Существуют оптические кросс- коннекторы двух типов:
□ оптоэлектронные кросс- коннекторы с промежуточным преобразованием в электрическую форму;
□ полностью оптические кросс- коннекторы, или фотонные коммутаторы.
Исторически первыми появились оптоэлектронные кросс- коннекторы, за которыми и закрепилось название оптических кросс- коннекторов. Поэтому производители полностью оптических устройств этого типа стараются использовать для них отличающиеся названия — фотонные коммутаторы, маршрутизаторы волн, или лямбда- маршрутизаторы. У оптоэлектронных кросс- коннекторов имеется принципиальное ограничение — они хорошо справляются со своими обязанностями при работе на скоростях до 2,5 Гбит/с, но, начиная со скорости 10 Гбит/с и выше, габариты таких устройств и потребление энергии превышают допустимые пределы. Фотонные коммутаторы свободны от такого ограничения.
В фотонных коммутаторах используются различные оптические механизмы, в том числе дифракционные фазовые решетки и микроэлектронные механические системы (Micro-Electro Mechanical Systems, MEMS).

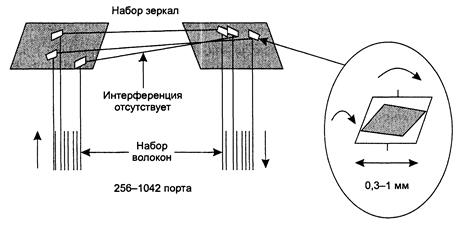

Система MEMS представляет собой набор подвижных зеркал очень маленького (с диаметром менее миллиметра) размера (рис. 79). Коммутатор на основе MEMS применяется после демультиплексора, когда исходный сигнал уже разделен на составляющие волны. За счет поворота микрозеркала на заданный угол исходный луч определенной волны направляется в соответствующее выходное волокно. Затем все лучи мультиплексируются в общий выходной сигнал.
Рис. 79. Микроэлектронная механическая система кросс-коммутации
По сравнению с оптоэлектронными кросс-коннекторами фотонные коммутаторы занимают объем в 30 раз меньше и потребляют примерно в 100 раз меньше энергии. Однако этот тип устройств обладает низким быстродействием и чувствительностью к вибрации. Тем не менее системы MEMS находят широкое применение в новых моделях фотонных коммутаторов. Сегодня подобные устройства могут обеспечивать коммутацию 256 х 256 спектральных каналов, и планируется выпуск устройств с возможностями коммутации 1024 х 1024 каналов и выше.
Выводы
· Первичные сети предназначены для создания коммутируемой инфраструктуры, с помощью которой можно достаточно быстро создать постоянные каналы, организующие произвольную топологию.
· В первичных сетях используют технику коммутации каналов различного типа: с частотным (FDM), временным (TDM) и волновым (WDM/DWDM) мультиплексированием.
· В сетях FDM каждому абонентскому каналу выделяется полоса частот шириной 4 кГц. Существует иерархия каналов FDM, при этом 12 абонентских каналов образуют группу каналов первого уровня иерархии (базовую группу) с полосой 48 кГц, 5 каналов первого уровня объединяются в канал второго уровня иерархии (супергруппу) с полосой 240 кГц, а 10 каналов второго уровня составляют канал третьего уровня иерархии (главную группу) с полосой в 2,4 мГц.
· Цифровые первичные сети PDH позволяют образовывать каналы с пропускной способностью от 64 Кбит/с до 140 Мбит/с, предоставляя своим абонентам скорости четырех уровней иерархии.
· Недостатком сетей PDH является невозможность непосредственного выделения данных низкоскоростного канала из данных высокоскоростного канала, если каналы работают на несмежных уровнях иерархии скоростей.
· Асинхронность ввода абонентских потоков в кадр SDH обеспечивается благодаря концепции виртуальных контейнеров и системы плавающих указателей, отмечающих начало пользовательских данных в виртуальном контейнере.
· Мультиплексоры SDH могут работать в сетях с различной топологией: цепи, кольца, ячеистой топологией. Различают несколько специальных типов мультиплексоров, которые занимают специфическое место в сети: терминальные мультиплексоры, мультиплексоры ввода-вывода, кросс-коннекторы.
· В сетях SDH поддерживается большое количество механизмов отказоустойчивости, которые защищают трафик данных на уровне отдельных блоков, портов или соединений: EPS, CP, MSP, SNC-P и MS-SPRing. Наиболее эффективная схема защиты выбирается в зависимости от логической топологии соединений в сети.
· Технология WDM/DWDM реализует принципы частотного мультиплексирования для сигналов иной физической природы и на новом уровне иерархии скоростей. Каждый канал WDM/DWDM представляет собой определенный диапазон световых волн, позволяющих переносить данные в аналоговой и цифровой форме, при этом полоса пропускания канала в 25-50-100 ГГц обеспечивает скорости в несколько гигабит в секунду (при передаче дискретных данных).
· В ранних системах WDM использовалось небольшое количество спектральных каналов, от 2 до 16. В системах DWDM задействовано уже от 32 до 160 каналов на одном оптическом волокне, что обеспечивает скорости передачи данных для одного волокна до нескольких терабит в секунду.
· Современные оптические усилители позволяют удлинить оптический участок линии связи (без преобразования сигнала в электрическую форму) до 700-1000 км.
· Для выделения нескольких каналов из общего светового сигнала разработаны сравнительно недорогие устройства, которые обычно объединяются с оптическими усилителями для организации мультиплексоров ввода-вывода в сетях дальней связи.
· Для взаимодействия с традиционными оптическими сетями (SDH, Gigabit Ethernet, 10G Ethernet) в сетях DWDM применяются транспондеры и трансляторы длин волн, которые преобразуют длину волны входного сигнала в длину одной из волн стандартного частотного плана DWDM.
· В полностью оптических сетях все операции мультиплексирования и коммутации каналов выполняются над световыми сигналами без их промежуточного преобразования в электрическую форму. Это упрощает и удешевляет сеть.
Вопросы и задания
1. Какие недостатки первичных сетей FDMпривели к созданию цифровых первичных сетей?
2. Название Т-1 обозначает:
o аппаратуру мультиплексирования, разработанную компанией AT&T;
o уровень скорости 1,544 Мбит/с;
o международный стандарт линии связи;
o способ мультиплексирования цифровых потоков 64 Кбит/с.
3. Какие функции выполняет младший бит каждого байта в канале Т-1 при передаче голоса?
4. Можно ли в сети PDHвыделить канал DS-0 непосредственно из канала DS-3?
5. Какие методы применяются на практике для решения предыдущей проблемы?
6. Какие механизмы в канале Е-1 заменяют «кражу бита» канала Т-1?
7. Почему первичные сети обеспечивают высокое качество обслуживания всех видов трафика?
8. Какое свойство технологии PDHотражает слово «плезиохронная»?
9. Каким образом компенсируется отсутствие синхронности трибутарных потоков в технологии SDH?
10. Какое максимальное количество каналов Е-1 может мультиплексировать кадр STM-1?
11. Сколько каналов Т-1 может мультиплексировать кадр STM-1, если в нем уже мультиплексировано 15 каналов Е-1?
12. Какие уровни стека протоколов SDHотвечают за реконфигурирование сети в случае отказов оборудования?
13. Какова максимальная скорость канала передачи данных между регенераторами SDH?
14. По какой причине в кадре STM-1 используется три указателя?
15. С какой целью в технологиях PDHи SDHиспользуется чередование байтов?
16. В чем отличие схем защиты 1+1 и 1:1? Варианты ответов:
o в схеме 1 + 1 два потока мультиплексируются в один, а в схеме 1:1 нет;
o схема 1 + 1 говорит о том, что резервный элемент выполняет те же функции, что и основной, а в схеме 1:1 резервный элемент простаивает до момента выхода из строя основного;
o схема 1 + 1 используется для защиты портов, а схема 1:1 — для защиты путей трафика.
17. При каких условиях защита MS-SPRingболее эффективна, чем SNC-P?
18. Что общего между первичными сетями FDMи DWDM?
19. К какому типу сетей относятся сети DWDM— аналоговым или цифровым?
20. С какой целью в сетях DWDMиспользуются регенераторы, преобразующие оптический сигнал в электрический?
21. Назовите причины ухудшения качества оптического сигнала при передаче через большое количество пассивных участков DWDM?
22. Какие принципы коммутации световых сигналов используют оптические кросс-коннекторы?
Сварка оптических волокон. Часть 1: кабели и их разделка, оптический инструмент, муфты и кроссы, коннекторы и адаптеры
Волокна заряжены в сварочный аппарат
Здравствуйте, читатели Хабра! Все слышали про оптические волокна и кабели. Нет нужды рассказывать, где и для чего используется оптика. Многие из вас сталкиваются с ней по работе, кто-то разрабатывает магистральные сети, кто-то работает с оптическими мультиплексорами. Однако я не встретил рассказа про оптические кабели, муфты, кроссы, про саму технологию сращивания оптических волокон и кабелей. Я — спайщик оптических волокон, и в этом (первом своём) посте хотел бы рассказать и показать вам, как всё это происходит, а также часто буду в своём рассказе отвлекаться на прочие смежные с этим вещи. Опираться буду в основном на свой опыт, так что я вполне допускаю, что кто-то скажет «это не совсем правильно», «вот тут неканонично».
Материала получилось много, поэтому возникла необходимость разбить топик на части.
В этой первой части вы прочтёте про устройство и разделку кабеля, про оптический инструмент, про подготовку волокон к сварке. В других частях, если тема окажется вам интересной, я расскажу про методы и покажу на видео сам процесс сращивания самих оптических волокон, про основы и некоторые нюансы измерений на оптике, коснусь темы сварочных аппаратов и рефлектометров и других измерительных приборов, покажу рабочие места спайщика (крыши, подвалы, чердаки, люки и прочие поля с офисами), расскажу немного про крепёж кабелей, про схемы распайки, про размещение оборудования в телекоммуникационных стойках и ящиках. Это наверняка пригодится тем, кто собирается стать спайщиком. Всё это я сдобрил большим количеством картинок (заранее извиняюсь за paint-качество) и фотографий.
Осторожно, много картинок и текста.
Вступление
Для начала пара слов обо мне и моей работе.
Я работаю спайщиком оптики. Начинал с телефониста и монтажника, затем поработал в аварийной бригаде на обслуживании магистральной оптики. Сейчас работаю в организации, которая берёт генподряды на строительство объектов и линий связи у различных компаний. Типичный объект строительства — кабельная линия, связывающая несколько контейнеров базовых станций GSM. Или, к примеру, несколько колец FTTB. Или что помельче — например, прокладка кабеля между двумя серверными на разных этажах здания и разварка на концах кабеля кроссов.
Если тендер выигран, ищутся подходящие субподрядчики, выполняющие работы (проектно-изыскательные и строительно-монтажные). В некоторых регионах это наши дочерние предприятия, в некоторых есть собственная техника и ресурсы, в некоторых нанимаются независимые компании. На наши же плечи главным образом ложится контроль, устранение косяков субподрядчиков и различных форс-мажоров, всевозможные согласования с собственниками земель и администрациями, иногда составление исполнительной документации по построенному объекту (документация — главным образом РД 45.156-2000, вот здесь есть перечень, плюс ещё добавляется раздел с разными лицензиями) и прочее. Зачастую нужна работа с оптикой: сварить или переварить где-то оптическую муфту или кросс, устранить последствия сбитой стритрейсером опоры или упавшего на кабель дерева, провести входной контроль барабана кабеля, снять рефлектограммы участка и прочее. Именно эти задачи я и выполняю. Ну и попутно, когда нет задач по оптике — прочие задачи: от погрузочно-монтажных через курьерско-доставочные до копировально-бумажных работ. 🙂
Оптический кабель, его виды и внутренности
Итак, что представляет собой оптический кабель? Кабели бывают разные.
По конструкции — от самых простых (оболочка, под ней пластиковые трубочки-модули, в них сами волокна) до супернавороченных (множество слоёв, двухуровневая броня — например, у подводных трансокеанских кабелей).
По месту использования — для наружной и внутренней прокладки (последние встречаются редко и обычно в дата-центрах высокого класса, где всё должно быть идеально правильно и красиво). По условиям прокладки — для подвеса (с кевларом или тросиком), для грунта (с бронёй из железных проволочек), для прокладки в кабельной канализации (с бронёй из гофрированного металла), подводные (сложная, сверхзащищающая многослойная конструкция), для подвеса на опорах ЛЭП (кроме передачи информации, выпоняют роль молниезащитного троса). В моей практике чаще всего встречаются кабели для подвеса на столбы (с кевларом) и для прокладки в грунт (с бронёй). Пореже попадаются с тросиком и с гофробронёй. Ещё часто встречается кабель, который по существу есть тонкий спаренный оптический патч-корд (жёлтая оболочка у одномода и оранжевая — у многомода, чуток кевлара и одно волокно; две оболочки спарены). Прочие оптические кабели (без защиты, подводные, для прокладки в помещениях) — экзотика. Почти все кабели, с которыми я работаю, имеют конструкцию, как на картинке ниже.
Если висящий кабель касается бетонного столба или древа, полиэтилен также может быстро протереться до волокон.
Между внешней оболочкой и бронёй может присутствовать полиэтиленовая плёнка и некоторое количество гидрофобного геля.
В России, к сожалению, оптические волокна уже не производят (тут, увы, была бы уместна шутка про полимеры). Существует российская лаборатиря, изготавливающая опытные волокна для специальных целей, как подсказал esvaf.
Их покупают у таких фирм, как Corning, OFS, Sumitomo, Fujikura и др. Но вот кабели в России и Белоруссии делают! Более того, в моей практике 95% кабелей, с которыми я работал — это кабели из России или Белоруссии. При этом в кабель закладывается импортное волокно. Навскидку из своего опыта припоминаю такие фирмы-производители кабелей, как Белтелекабель, МосКабель Фуджикура (МКФ), Еврокабель, Трансвок, Интегра-кабель, ОФС Связьстрой-1, Саранск-кабель, Инкаб. Есть и другие. Из импортных кабелей в памяти остался только Siemens. Субъективно все кабели похожи по конструкции и материалам и качеством особо не различаются.
Вот, собственно, я рассказал про устройство оптических кабелей. Идём дальше.
Разделка кабеля: необходимый инструмент и методика
При разделке кабелей важно выдержать длины элементов кабеля в соответствии с требованием инструкции к муфте: так, в одном случае может понадобиться оставить длинный силовой элемент, чтобы закрепить его в муфте/кроссе, в другом случае он не требуется; в одном случае из кевлара кабеля плетётся косичка и зажимается под винт, в другом случае кевлар отрезается. Всё зависит от конкретной муфты и конкретного кабеля.
Рассмотрим разделку наиболее типичного кабеля:
а) Перед разделкой кабеля, долго находившегося в сырости или без гидроизолированного торца, следует отрезать ножовкой примерно метр кабеля (если позволяет запас), так как длительное воздействие влаги негативно влияет на оптическое волокно (может помутнеть) и на прочие элементы кабеля. Кевларовые нити в кабеле — это отличный капилляр, который может «насосать» в себя воду на десятки метров, что чревато последствиями, если, например, параллельно с кабелем идут провода высокого напряжения: по мокрому кевлару могут начать гулять токи, вода испаряется, раздавливает изнутри внешнюю оболочку, кабель идёт пузырями и через пузыри от дождей попадает новая влага.
б) При наличии в конструкции кабеля отдельного троса для подвески (когда кабель в поперечном сечении имеет форму цифры «8», где в нижней части кабель, в верхней тросик) он выкусывается тросокусами и срезается ножом. При срезании троса важно не повредить кабель.
Важно правильно выставить длину лезвия ножа-стриппера, так как при слишком коротком лезвии внешняя оболочка не разделится легко на две половинки и её придётся долго сдирать плоскогубцами, а в случае длинного лезвия можно повредить модули в глубине кабеля или затупить вращающееся лезвие о броню.
г) Если кабель самонесущий с кевларом, то кевлар срезается тросокусами либо ножницами со специальными керамическими лезвиями.
Тросокусы
Кевлар не следует срезать ножом или простыми ножницами без керамических накладок на лезвиях, так как кевлар быстро тупит металлический режущий инструмент. В зависимости от конструкции муфты может потребоваться оставить часть кевлара определённой длины для фиксации, про это будет сказано в инструкции по монтажу муфты.
Если кабель предназначен для прокладки в телефонной канализации и из брони содержит лишь металлическую гофру (чтоб крысы не прогрызли), её можно разрезать продольно специальным инструментом (усиленным плужковым ножом).Либо осторожно сделать маленьким труборезом или даже обычным ножом на гофре круговую риску и, пошатывая, добиться роста усталости металла в месте риски и появления трещины, после чего можно снять часть гофры, надкусить модули и стянуть гофру. Такую разделку нужно осуществлять особенно осторожно, так как легко повредить модули и волокна: гофра не слишком прочная, может промяться в том месте, где её ковыряют инструментами, и при стягивании с волокон острые края в месте надлома могут пропороть модули и повредить волокна. Кабель с гофрой не самый удобный для разделки.
Если кабель бронирован круглыми проволоками, их следует откусить тросокусами небольшими партиями, по 2-4 проволоки. Бокорезами получается дольше и тяжелее, особенно если проволока сталистая. Для некоторых муфт требуется определённая длина брони для фиксации, также броню (в том числе гофрированную) часто требуется заземлять.
е) С модулей при помощи салфеток и D-Gel/бензина удаляются нитки, пластиковая плёнка и прочие вспомогательные элементы. Нитки можно скручивать по одной, можно сдирать специальным острым «плужковым» крючком (может входить в конструкцию некоторых ножей-стрипперов для удаления оболочки). Для удаления гидрофоба используется растворитель D-Gel (бесцветная маслянистая жидкость, имеет запах апельсина, токсичен) или бензин. Однако с бензином аккуратно: сотрудники офиса, у которых под боком льётся бензин, не будут рады аромату. Да и пожароопасно.
Работать следует в одноразовых перчатках (хирургических, полиэтиленовых или строительных), так как гидрофоб — очень неприятная гадость (самое неприятное в работе спайщика!), тяжело отмывается, после бензина или гидрофоба руки остаются некоторое время жирными, а после разделки кабеля предстоит сварка волокон, требующая чистоты рук и рабочего места. Зимой руки, выпачканные в гидрофоб, сильно мёрзнут. Впрочем, наловчившись, можно разделывать кабели почти не пачкая руки.
После удаления ниток и разделения жгута модулей на отдельные модули каждый модуль протирается салфетками или ветошью с растворителем D-Gel/бензином, а затем спиртом до чистого состояния. Хотя, в целях экономии времени и чтоб меньше пачкаться, можно поступить следующим способом – изначально разделать кабель до модулей не до конца, а в месте откуда начинается разделка, сантиметров на 30, ничего не протирая надкусить модули (см. пункт «ё») и стянуть с волокон весь жгут модулей с намоткой и нитками, держась рукой за чистый конец кабеля как за ручку. Руки остаются почти чистыми, время экономится. Однако при таком способе разделки есть риск порвать часть волокон или приложить к волокнам чрезмерное растягивающее усилие, что отрицательно скажется на затухании волокон в будущем, а также больше вероятность повредить модули, поэтому такой способ не рекомендуется, особенно в зимнее время, когда гидрофобный заполнитель густеет. Сначала надо научиться делать правильно, а потом уже пробовать разные оптимизации.
ё) На необходимой длине каждый модуль (кроме модулей-пустышек, они выкусываются под корень, но сначала следует убедиться, что в них действительно нет волокон) надкусывается стриппером для модулей (подойдёт и для медного коаксиала), после чего модуль можно без особых усилий стянуть с волокон.
Надкусывание стриппером модулей — это очень ответственный момент. Нужно выбрать выемку точного диаметра, так как если выемка будет больше, чем нужно – модуль не надкусится достаточно, чтоб легко сняться, если меньше – есть риск перекусить волокна в модуле. Кроме того, следует внимательно следить за собачкой-фиксатором стриппера: если в момент надкусывания модуля она заблокирует обратный ход стриппера, зафиксировав его в «сомкнутом» состоянии, то чтоб разнять стриппер и откинуть фиксатор, придётся снова сомкнуть инструмент на уже надкусанном модуле, при этом есть большая вероятность перекусить модуль, что приведёт к необходимости заново разделывать кабель. Помним, что при надкусывании одного из модулей нам активно мешают прочие модули, которые надо придерживать другой рукой, и сам кабель на весу тоже как-то нужно держать. Поэтому поначалу будет очень неудобно и разделывать кабель следует вдвоём.
Существуют конструкции кабеля, где модуль единственный и имеет вид жёсткой пластиковой трубки в центре кабеля. Для качественного снятия такого модуля его следует надрезать по кругу маленьким труборезом (в НИМ-25 не входит), а затем осторожно надломить в месте круговой риски.
При стягивании модулей следует убедиться, что все волокна целы и ни одно волокно не осталось торчать из стянутого модуля.
Если температура низкая, модули тонкие, по конструкции кабеля в модулях мало гидрофоба (=смазки) или длина снимаемых модулей значительна – модуль может не стянуться с волокон без усилий. В этом случае нельзя сильно тянуть, так как растяжение может сказаться на затухании волокон в этом месте, даже если волокна не порвутся. Следует надкусывать и снимать модуль в 2-3 приёма, по частям и медленно.
При разделке кабеля следует обратить внимание на длину волокон. Она должна быть не менее указанной в инструкции, обычно это 1,5-2 метра. В принципе можно разделать и на 15 см и потом даже как-то сварить, но потом при укладке волокон в кассету возникнут большие проблемы: большой запас волокон нужен как раз для того, чтобы был простор для «манёвров» при укладке, чтобы можно было «сыграть» по длине и красиво уложить все волокна в кассету.
Иногда возникает необходимость ввариться в транзитный кабель, не разрезая его. В этом случае он так же, как обычный, разделывается до модулей, но требования к осторожности разделки жёстче: ведь по кабелю уже может идти связь. Он разделывается до модулей и модули аккуратно вводятся в «овальный» ввод муфты (в обычный круглый не войдут — сломаются), для этого ввода используется специальный комплект из термоусадки и металлический клипсы с блоком термоклея. Этот клей при усадке от высокой температуры расплавляется и заливает пространство между двух кабелей, обеспечивая герметичность. Далее тот модуль, в который надо ввариться, разрезается, те волокна из него, которые отпаивать не надо, свариваются обратно транзитом, а те, что нам нужны — привариваются к «отпайному» (ответвляющемуся) кабелю. Очень редко может возникнуть ситуация, когда нам нужно взять из модуля волокно, но резать модуль нельзя (по нему идёт важная связь). Тогда применяется комплект для продольной разделки модулей: с модуля продольно снимается «фаска», волокна из него извлекаются, протираются от гидрофоба и сортируются. Те, что нам нужны, режутся и варятся на другой кабель согласно схеме, а остальные просто укладываются в кассету. В этом случае, если заводится неразрезной кабель, длина волокон должна быть вдвое больше (2-3 м), это и понятно.
Волокна должны быть чистыми (тщательно протёртыми от гидрофоба), следует особо следить, чтобы все волокна были целыми. Волокна требуют бережного обращения, ведь в случае, когда кабели разделаны и заведены, сварка почти окончена и ломается какое-то волокно у выхода из кабеля, придётся заново провести разделку кабеля и сварку, что отнимет много времени и крайне нежелательно и убыточно при оперативном восстановлении связи на действующей магистрали.
Оптические волокна, повреждённые в результате небрежной разделки кабеля (была неверно выставлена длина лезвия стриппера для снятия внутренней оболочки кабеля, в результате чего прорезались модули и повредилась часть волокон)
ж) Волокна следует хорошо протереть безворсовыми салфетками со спиртом, чтобы полностью удалить гидрофобный заполнитель. Сначала волокна протираются сухой салфеткой, затем – салфетками, смоченными в изопропиловом либо этиловом спирте. Именной такой порядок потому, что на первой салфетке остаётся огромная капля гидрофоба (спирт тут не нужен), а вот на 4-5й салфетке уже можно призвать на помощь спирт, чтобы он растворил остатки гидрофоба. Спирт с волокон быстро испаряется.
Использованные салфетки (а также ошмётки оболочки кабеля, сколотые волокна и прочий мусор) надо обязательно за собой убирать — пожалейте природу!
Чистота волокон, особенно ближе к концам, имеет большое значение для качественной сварки. Там, где идёт работа с микронами, грязь и пыль недопустима. Волокна следует осмотреть на предмет целостности лакового покрытия, отсутствия грязи, сломанных частей волокон. Если лак на каком-то волокне повредился, но ещё не сломался — лучше не рисковать и переразделать кабель. Потратите 10-15 минут, а иначе рискуете потратить целый день.
з) На разделанные кабели одеваются специальные клеевые термоусадки, которые часто входят в комплект муфты (если муфта с патрубком для ввода кабеля). Если муфта предусматривает зажимание кабеля в сырой резине с герметиком, то термоусадка не нужна. Весьма распространённая и весьма неприятная ошибка новичка — забыть одеть термоусадку! Когда муфта сварена, термоусадка надвигается на патрубок муфты и усаживается газовой горелкой, паяльной лампой или промышленным феном, обеспечивая герметичный ввод кабеля в муфту и дополнительную фиксацию кабеля. Усаживать практичнее всего маленькой горелкой, надетой на баллончик туристического газа с ценговым зажимом: одного баллончика хватает на десятки сваренных муфт, просто зажигается в отличие от паяльной лампы, мало весит, нет зависимости от электричества в отличие от промышленного фена.
Перед усадкой патрубок муфты и сам кабель нужно зашкурить грубой наждачкой для лучшей адгезии клея. Если этим пренебречь — может получиться вот такое недоразумение:
Если термоусадку одеть всё же забыли — поможет термоусаживаемая манжета с замком (известная как XAGA). Колхозить герметизацию изолентой нельзя!
Некоторые термоусадки (например, фирмы Raychem) покрыты точками зелёной краски, которая при нагреве чернеет, указывая, что вот это место греть больше не нужно, а вот тут следует прогреть ещё. Сделано это потому, что термоусадка может лопнуть, если её перегреть в каком-то месте.
Усаживать лучше после того, как муфта сварена. Если при сварке случится неприятность (например, сломалось волокно и придётся переразделывать кабель), то не придётся ковырять ножом застывшую толстую клеевую термоусадку, и сама термоусадка не потратится зря.
и) Разделанные кабели вводятся в муфту или кросс, фиксируются, а сама муфта или кросс фиксируется на рабочем столе. При фиксации кабеля в муфте или в кроссе следует руководствоваться инструкцией по монтажу — для разных муфт там всё по-разному.В некоторых случаях (бронированный кабель и, например, муфта МТОК А1 с соответствующим комплектом для ввода) фиксация кабеля в муфте — отдельная непростая операция с подрезанием брони, намоткой герметика и пр.
Вот мы и завели разделанный кабель в муфту/кросс, теперь нужно отмерять и зачищать волокна, одевать КДЗС и варить по схеме. Об этом расскажу в следующей части, так как получается многовато для одной статьи.
Оптические муфты
Расскажу немного про оптические муфты и кроссы. Начну с муфт.
Оптическая муфта — это пластиковый контейнер, в который заводятся кабели и там соединяются. Раньше, в конце 90-х — начале 2000х, когда все специализированные материалы для оптики были дефицитом с заоблачными ценами, в качестве муфт некоторые шустрые ребята лепили канализационные фитинги или пластиковые бутылки. Иногда даже работало несколько лет. 🙂 Сегодня это, безусловно, дикость, нормальные муфты можно купить в любом среднем и крупном городе и цены начинаются от 1500-2000 рублей. Конструкций муфт много. Наиболее массовая и привычная конструкция для меня лично — это как у серии связьстройдеталевских муфт «МТОК». Имеется оголовье, из которого снаружи торчат патрубки для ввода кабеля. Изнутри оголовья прикреплена металлическая рамка, к которой крепятся оптические кассеты. Сверху одевается колпак (который для прочности может делаться с рёбрами жёсткости), герметизируемый резинкой. Колпак фиксируется разъёмным пластиковым хомутом: муфту всегда можно открыть и закрыть, не тратя ремкомплект из термоусадок.
Вообще «Связьстройдеталь» делает в целом неплохие муфты для разных применений. Из серии МТОК мне лично больше всего нравится муфта Л6: универсальная, стоит недорого, монтируется просто.
Есть и другие муфты в серии МТОК — малогабаритные, для канализации, для ввода бронированных кабелей, для закапывания под землёй. К каждой муфте есть возможность докупить доп.комплектующие и комплекты для ввода кабеля: например, чугунная бронезащита подземной муфты «МЧЗ», лишний комплект оптической кассеты с расходниками или дополнительный комплект для ввода ещё одного кабеля.
Если надо подешевле — у них есть серия муфт «МОГ», из которой самая массовая — муфта «МОГ-У» (Муфта Оптическая Городская, Укороченная): при цене менее 2000 рублей мы получаем простую и качественную муфту, которую, врочем, некоторые считают неудобной для монтажа.
На столбе такая муфта будет смотреться не очень, да и сматывать запас кабеля с такой муфтой, стоя на лестнице, неудобно, поэтому их обычно ставят в люках. Эта муфта и создана, чтобы её клали в телефонном люке на специальные стандартные консоли. Минус «могушки» — в том, что у неё нет запорного разъёмного хомута и для её открытия придётся срезать термоусадку, а при закрытии тратить ремкомплект из широких термоусадок (если кабели заведены с одного конца) или термоусаживаемую манжету (если кабели с обеих сторон). Этим же страдают МТОКи серии А. Кроме того, если вводить кабели с двух сторон, важно не забыть заранее одеть пластиковую трубу на одну из «сторон» кабелей, иначе её потом не одеть не разрезая: этим тоже страдают новички.
Также порой встречаются муфты без патрубков, в которых кабели герметизируются путём зажатия в сырой резине или в герметике. Вот, например, муфта «SNR-A», которую мы с напарником разваривали в рамках строительства FTTB-кольца.
Такой способ герметизации кабелей требует большой аккуратности, так как иначе вода может попасть в муфту, что нежелательно. Во-первых, вода в муфте со временем может вызвать помутнение стекла волокон и порчу лака. Во-вторых, поржавеют всякие металлические конструктивные элементы, сгниёт заземляющий броню провод, если он есть. В-третьих, кевлар натянет в себя воды. И самое главное — муфту, полную воды, в мороз просто раздавит вместе с волокнами.
В оптическую муфту обычно заводится не менее двух кабелей. Конечно, можно придумать дикую схему разварки, когда будет вводиться один кабель и развариваться сам на себя, но обычно вводится 2-3 кабеля. Если вводится 4-5 кабелей, да ещё все кабели разные с разной расцветкой и разным количеством волокон в модулях, то муфта получается сложная для монтажа и последующего разбора что куда припаяно. Первую такую свою муфту я с напарником варил 3 дня! 🙂 Так что лучше проектировать сеть так, чтобы в муфту не входило более 3 кабелей.
Оптические кроссы
Оптический кросс предназначен для оконечивания кабеля в месте, куда его подвели: на базовой станции, в ИВЦ, в дата-центре, в серверной. Типичный кросс представляет собой металлический ящик типоразмера 19″ для крепления в стандартной стойке, сзади в него вводится оконечиваемый кабель, спереди расположены планки с портами.
Сваренный кросс на 24 порта типа FC/APC, одноюнитовый
Сваренный кросс на 64 порта типа LC, 2-хюнитовый
Рабочий кросс на 96 портов типа FC
Бывает и вариант подешевле — когда из кросса выкидывают всё, что можно, тогда получается как-то так:
Открытый кросс на 8 портов типа SC/APC, 1 юнит. Плох тем, что оптические пиг-тейлы ничем не защищены и их могут поломать те, кто будут копаться в ящике/стойке, протаскивая, скажем, новый кабель.
Все эти кроссы монтируются в стойку, однако существуют и настенные варианты, и прочие редко встречающиеся.
Настенный кросс на 16 портов типа FC. Кстати, сварен плохо: жёлтые оболочки пиг-тейлов не заходят в КДЗС и волокна могут сломаться, а волокна в кассете уложены с маленькими радиусами изгиба
Вводящийся в кросс кабель сваривается с так называемыми пиг-тейлами: на фотографиях это тонкие жёлтые шнурки внутри кроссов. Каждое волокно — к своему пиг-тейлу. Другая сторона пиг-тейла содержит оптический коннектор-«вилку», которая вставляется в оптический адаптер-«розетку» изнутри кросса.Снаружи кросса коммутация выполняется оптическими патч-кордами (толстые жёлтые шнуры). От пиг-тейла патч-корд отличается более прочным коннектором и наличием кевлара внутри, чтобы в случае, если кто-то зацепится за патч-корд и дёрнет, трудно было вырвать. Ну и коннекторы у патч-кордов с обеих сторон, а у пиг-тейлов только с одной. При необходимости из двух пиг-тейлов можно сварить временный патч-корд.
В принципе в кросс можно завести несколько кабелей, часть волокон из них сварить между собой, а часть вывести на порты. Тогда получится нечто, что можно назвать «кроссомуфта», при этом мы экономим на материалах и сварках. Так иногда делают при монтаже FTTB, однако делать так нежелательно, так как повышается сложность схемы.
Адаптеры и коннекторы
Оптические кроссы характеризуются используемыми в них адаптерами (проще — оптическими розетками). Их существует также большое количество стандартов и подстандартов.
На этой картинке — лишь часть «родов» и «видов» оптических розеток
Стандартом является комплекс из адаптера (розетки) и коннектора (вилки). Конечно, есть переходники между разными стандартами, однако это костыли, которые сгодятся только для измерений и которых следует избегать в постоянно работающей линии связи. Чем меньше в линии всяческих сварных и особенно механических соединений, тем лучше. Конечно, если расстояние маленькое, линия будет работать, даже если на каком-то из кроссов будет теряться пара децибелл. В случае коротких линий иногда специально ставят оптические аттенюаторы. Но вот для очень длинных линий, где оборудование работает на пределе, добавление ещё одного кросса или муфты (то есть каких-то 0,05-0,1 дБ потерь) может оказаться фатальным: линия не поднимется.
Наконечник «вилки» — это, грубо говоря, цилиндр с тоненьким сквозным отверстием под волокно по центру. Торец этого цилиндра не плоский, а чуть-чуть выпуклый. Состоит наконечник из обалденно твёрдой и стойкой к губительным царапинам металлокерамики, хотя очень редко встречаются и металлические. Ходят слухи, как люди ломали бокорезы, пытаясь раскусить этот наконечник. 🙂 Я сам легко царапал этими наконечниками сталь и стекло. Тем не менее обращаться с ними надо осторожно, не допускать попадания пыли, не касаться торца коннекторов пальцем, а если коснулись — протереть смоченной в спирте салфеткой. В идеале используется специальный микроскоп (оптический или с камерой) для контроля состояния патч-кордов. Грязные — чистить, исцарапанные, если царапина пересекает центр со вклеенным волокном — под списание или полировку. Грязные и исцарапанные розетки и патч-корды — частая причина затуханий в линии.
Оптическое волокно фиксируется в наконечнике путём вклейки эпоксидным (или каким-то другим) клеем и последующей шлифовки на специальной машинке, хотя этим занимаются лишь если надо сделать длинные нестандартные патч-корды: проще и дешевле купить готовые. Цена обычного оптического патч-корда длиной 2 метра — около 200-400 рублей.
Изготовление патч-кордов. Эмилинк
На практике чаще всего используются такие стандарты, как FC, SC, LC. Пореже встречаются FC/APC, SC/APC, ST. LC бывает как дуплексный, так и одиночный.
Плюсы — отличное качество соединения, поэтому подходит для ответственных магистралей. Старый проверенный стандарт. Металл (трудно сломать). Если пошевелить рукой хорошо прикрученный коннектор — на связи это не скажется.
Минусы — долго откручивать/закручивать при переключениях. Если на кроссе расположены тесно — бывает очень неудобно подлезть, чтобы открутить какой-то из коннекторов в толпе прочих.
Сам коннектор фиксируется неподвижно благодаря пазу на нём и выемке на адаптере, а пальцами крутится только гайка с насечкой.
Контактная сторона наконечника не плоская, а чуток выпуклая (это также касается других стандартов), чтобы два волокна из двух наконечников по разные стороны розетки (пиг-тейла и патч-корда) гарантированно совместились без воздуха и пыли между ними.
Розетка содержит в себе полый тонкостенный цилиндрик из керамики, имеющий продольный разрез. Когда в розетку вставляют вилку, разрез раздаётся на какие-то микроны, подпружинивая и центрируя вилку. Таким образом достигается прецизионная юстировка двух коннекторов в розетке (помним, что сигнал передаётся по сердечнику волокна диаметров 9 мкм и смещение даже на 1 мкм вызывает потерю мощности сигнала на розетке и паразитное обратное отражение). Поэтому пыль и грязь губительна для оптических кроссов, патч-корды и пиг-тейлы надо регулярно протирать безворсовой салфеткой со спиртом, а розетки — продувать сжатым воздухом или чистить специальными чистящими палочками. Частая причина пропадания связи — это лопнувшая керамическая вставка в розетке.
Чтобы коннекторы плотно прижимались в розетке друг к другу, в каждом коннекторе FC и FC/APC (будь то коннектор патч-корда или пиг-тейла) металлокерамический наконечник подпружинен и может «вдавливаться» внутрь вилки где-то на миллиметр-полтора. В стандартах SC, LC, ST подпружинена вся вилка, а в случае ST фиксирующий элемент очень похож на тот, который использовался в локальных сетях на тонком коаксиале.
Всё то же самое, что в FC, только адаптер и коннектор квадратные, пластиковые и коннектор фиксируется вщёлкиванием, а не прикручиванием. Плюсы — дешевле FC, удобнее и быстрее переключать, минусы — пластик легче сломать, меньше ресурс подключений-отключений. Иногда бывает, что величина отражения и затухания на соединении заметно меняется после прикосновения к подключённому коннектору, что нежелательно для ответственных линий. Цвет разъёмов обычно синий.
LC и LC Duplex
Похожи свойствами на SC, но имеют намного меньшие габариты: двухюнитовый кросс на LC вмещает целых 64 порта, а на SC — только 32. За счёт маленьких габаритов часто монтируются прямо на платы оптических мультиплексоров.
FC/APC, SC/APC, LC/APC
То же самое, что FC, SC и LC, но с косой (A — angle, угол) полировкой наконечника.
Разница между керамическими наконечниками с обычной и косой полировками. Изображение немного неточное: на самом деле в случае и той, и другой полировки торцы не плоские, а немного выпуклые, соответственно при соединении соприкасаться будут только центры наконечников, где волокно.
Такие адаптеры и коннекторы делаются зелёного цвета и при сравнении с обычной полировкой UPC (или просто PC) разница глазом видна. Это нужно, чтобы уменьшить обратное отражение на стыке двух коннекторов. Насколько я знаю, этот тип полировки разрабатывался для передачи аналогового телевидения по оптике, чтобы не возникало двоения изображения на экране, но я могу и ошибаться.
Состыковать между собой «обычную» и «косую» полировку можно, но только если необходимо снять рефлектограмму по принципу «лишь бы было видно длину трассы»: большой воздушный промежуток даст сильные потери и сильное обратное отражение.
На сегодня мой рассказ окончен. Задавайте вопросы, постараюсь ответить. Если вам эта тема окажется интересной — я напишу продолжение.
