Виды креплений автомобильного аккумулятора
Каждый автолюбитель сталкивался с такой проблемой, как севший аккумулятор. Она характерна для зимнего времени года, когда под действием мороза АКБ разряжается. Чтобы избежать этой ситуации, нужно всего лишь ослабить крепление аккумулятора и забрать источник питания в теплое место.
Виды аккумуляторов по методу установки
Все АКБ по способу установки на подставку можно разделить на несколько видов. Исходя из этого выделяются три наиболее часто встречающихся типа.
Крепление аккумулятора без нижних юбок
Аккумуляторы с двусторонней юбкой
Аккумуляторы с четырехсторонней юбкой
Типы креплений аккумуляторов
Исходя из того, что АКБ имеют различные модификации, в разных автомобилях установлен свой тип крепежа. Крепление аккумулятора на автомобилях ВАЗ варьируется в зависимости от модели.
Фиксирующая планка со шпильками
На сегодняшний день это самый распространенный тип крепежа. Он часто встречается на автомобилях ВАЗ 2110, ВАЗ 2114 и Приора.
На изображении заметно, что АКБ ничем не закреплена, кроме прижимающей планки. Важно следить за тем, чтобы гайки были хорошо затянуты, в противном случае аккумулятор может съехать в сторону и повредиться.
Из плюсов: при хорошей затяжке вибрация исключена. Так как затяжка осуществляется сверху, это исключает использование специализированных гаечных ключей.
Минус: планка крепления аккумулятора может мешать подключению вспомогательных электроприборов. Например, современная акустика имеет массивные, толстые провода, при подключении которых планка мешает.
В базовой комплектации крепежа обычно используется тонкая металлическая планка либо небольшой кусок резины. В таком случае рекомендуется ее заменить на новую и более надежную.
Кронштейн крепления за юбку
Встречается на автомобилях ВАЗ 2107. Кронштейн для крепления источников питания с модификацией В03 имеет простую конструкцию.
С одного края он цельный. Под край заправляется юбка АКБ. А с другого края кронштейна затем с помощью специального прижима осуществляется фиксация. Данный способ крепежа освобождает место сверху, что дает возможность подключения акустики и других дополнительных приборов. Однако, чтобы установить АКБ, потребуется длинный трубчатый ключ. Он поможет дотянуться до прижима, чтобы затянуть гайки. В данном случае использование барашков вместо гаек нецелесообразно, потому что придется приложить массу усилий, чтобы до них дотянуться. Иногда отсутствие свободного места и вовсе не позволяет сделать этого. Такая конструкция надежно защищает батарею только с двух сторон. Но при недостаточной затяжке резьбовых крепежных элементов аккумулятор все также подвержен повреждениям.
Еще один наиболее часто встречающийся вид крепежа – В13. Как и предыдущий вариант, этот метод крепления нижний. Способы на самом деле очень похожи, только в данном случае кронштейн имеет цельную конструкцию с двух смежных сторон. Образуется жесткий угол. С двух других сторон прижимы притягиваются гайками.
По степени надежности этот тип получает самую высокую оценку, так как со всех сторон хорошо зафиксирован, но по степени удобства уступает двум другим. Данный тип фиксации подойдет автолюбителям с отапливаемым гаражом, чтобы ежедневно не испытывать неудобства во время снятия АКБ.
Самодельное крепление для АКБ:
Особенности крепления аккумуляторов грузовых автомобилей
Для грузовых автомобилей был разработан особенный крепеж. На первый взгляд – это обычный ящик, внутри которого расположена батарея.
Если рассматривать способ крепления энергоаккумулятора Камаз, заметно, что за основу его конструкции взяли пластиковый или металлический ящик, который выполняет сразу две функции:
Защищать приходится не только от внешних воздействий окружающей среды, таких как грязь и влага, но и от желающих украсть АКБ.
АКБ является неотъемлемой частью каждого автомобиля, он необходим для включения электроприборов и пуска двигателя. Следует постоянно заботиться о целостности батареи и наличии заряда в ней, уделять повышенное внимание креплению аккумулятора.
Об автомобильных мотоциклетных и прочих аккумуляторах, типах клемм, креплений, полярности (пояснения к каталогу аккумуляторов)
В нашем каталоге аккумуляторов использованы стандартизованные обозначения различных характеристик аккумуляторов. С одной стороны фильтры по параметрам дают вам возможность быстро подобрать аккумулятор, с другой стороны не все знают используемые обозначения.
В этой статье мы хотим остановиться на основных характеристиках и обозначениях (видео обзор).
Первым в нашем фильтре идет выбор производителя, тут все просто, можно приобрести лучшее, но подороже например Varta, или оригинал, а можно подешевле например Delta. Следующая характеристика емкость, чем она больше, тем дольше вы сможете крутить стартером в случае необходимости или стоять на парковке с габаритами. На понятных характеристиках типа длина, выстота, ширина останавливаться не будем. Далее тип крепления аккумулятора в автомобиле, все данные мы свели в таблицу с иллюстрациями см. ниже. Расположение клемм аккумулятора, по аналогии с предыдущей характеристикой см в таблице. Тип клемм очень важная характеристика тоже проиллюстрированна в таблице, выбирайте внимательно т.к с другим типом клемм подключить аккумулятор сложно. Ток холодного пуск мы приводим по двум стандартам DIN и EN между ними связь не прямая один и тот же аккумулятор при испытаниях по EN показывает существенно более высокие токи, чем по DIN. На что влияет пусковой ток, чем он выше, тем быстрее крутит стартер при запуске особенно это важно на морозе, оборотной стороной является повышенная нагрузка на детали стартера.
Примечания в каталоге EFB батарея это новейшая технология производства свинцовых батарей. Пластины в них толще традиционных электролит почти полностью находится в специальных пакетах обтягивающих пластины. Эти аккумуляторы долговечнее традиционных свинцовых, меньше боятся глубоких разрядов. У них выше пусковые токи. Электролита примерно в 3 раза меньше. Следующий тип AGM в них электролит находится в виде геля. Если при аварии корпус треснет, то электролит не вытекает. Далее батареи heavy duty расчитаны на тряску и вибрации. Есть еще гелевые батареи, не от слова гелий, а от слова гель. В чем то похожи на AGM электролит находится внутри в виде густого геля. Эти аккумуляторы можно устанавливать, хоть вверх ногами. Рекомендованы для автомобилей где аккумулятор в салоне, типа Порше Кайен, Фольксваген Таурег и пр. Не боятся сильных разрядов. Намного долговечнее свинцовых. НО есть недостатки стоят в 1,5-2 раза дороже свинцовых. Если холоднее минус 50 практически не работают. В случае перезаряда (неисправный регулятор или не та зарядка) очень быстро выходят из строя. Следующая характеристика пригодность для старт стоп. Если у вас автомобиль с такой системой выбирайте пригодный для нее аккумулятор, обычный быстро выйдет из строя. А вот на обычных авто можно применять аккумуляторы для старт стоп, стоят они, правда, дороже.
Крепление акб b13 что это
Типы креплений аккумуляторов
Аккумуляторы на легковые автомобили
В13 – аккумуляторы с нижней крепежной планкой расположенной с четырех сторон аккумулятора, высота планки 10,5 мм.
В00 – аккумуляторы без нижней крепежной планки, как правило данные аккумуляторы закрепляются при помощи верхней прижимной рамки.
В01 – аккумуляторы с нижней крепежной планкой расположенной с двух (не торцевых) сторон аккумулятора, высота планки 10,5 мм.
Аккумуляторы на грузовые автомобили
В03 – аккумуляторы с нижней крепежной планкой расположенной с четырех сторон аккумулятора, высота планки 10,5 мм.
В00 – аккумуляторы без нижней крепежной планки, как правило данные аккумуляторы закрепляются при помощи верхней прижимной рамки.
В11 – аккумуляторы с нижней крепежной планкой расположенной с двух (не торцевых) сторон аккумулятора, высота планки 10,5 мм.
Токовыводы
1 – высота выводов 18 мм., диаметр плюсового вывода 19,5 мм., минусового вывода 17,9 мм..
3 – высота выводов 18 мм., диаметр плюсового вывода 14,7 мм., минусового вывода 13,1 мм..
A14
A15
B35
B18
C22
D24
E23
H3
I1
и.т.д. введен для простоты идентификации того или иного аккумулятора VARTA, так, как полный код (наименование) аккумулятора VARTA по стандарту ETN, включает в себя несколько параметров (напряжение, номинальная емкость, идентификационный номер определяющий габариты, полярность, тип крепления, ток разряда) и выглядит например следующим образом 560 127 054 – краткий код для этого аккумулятора D43.
Как правильно выбрать аккумулятор?
Итак, пришло время менять аккумулятор. Но как понять какой аккумулятор подойдёт именно Вашему автомобилю?
Для того, чтобы ответить на этот вопрос, давайте разберём основные моменты, чем аккумуляторы между собой отличаются.
В автомобиле предусмотрена специальная площадка для установки аккумулятора. В идеале, основание аккумулятора должно иметь такие же габариты. Но это не означает, что нельзя устанавливать больший или меньший по размеру аккумулятор. Можно, но об этом чуть позже.
Чтобы развёрнуто осветить вопрос типоразмеров аккумулятора, мы написали статью «Что означает маркировка аккумулятора?».
В зависимости от автомобиля аккумулятор может иметь верхнее или нижнее крепление. Таким образом, днищевая планка аккумулятора может быть выполнена в трёх вариантах:
Ёмкость и пусковой ток – характеристики, прямо пропорционально зависящие от габаритов.
Электрическая ёмкость аккумулятора характеризует количество электричества, которое способна отдать батарея при длительном режиме разряда. Ёмкость АКБ определяется либо при 20-часовом разряде (номинальная ёмкость), либо в режиме резервной ёмкости.
Для определения номинальной ёмкости батареи её непрерывно разряжают током, равным 5% от номинальной ёмкости, указанной производителем на этикетке до тех пор, пока напряжение не упадёт до 10.5 В на 12-вольтовом аккумуляторе. Например, АКБ ёмкостью 50 а/ч разряжают током 2.5 А, ёмкостью 80 а/ч – током 4 А и т.д.
Резервная ёмкость характеризует время в минутах, которое потребуется для разряда аккумулятора до напряжение 10.5 В током 25 А при температуре 25°С. Таким образом, величина резервной ёмкости показывает, в течение какого времени сможет двигаться автомобиль, используя только энергию аккумулятора, в случае выхода из строя генератора автомобиля.
Вопреки расхожему мнению, ёмкость стартерного аккумулятора имеет второстепенное значение, т.к. основная задача стартерного аккумулятора – пуск двигателя, а за него отвечает другая характеристика – пусковой ток.
«БУДЕТ ЛИ ПОЛНОЦЕННО ЗАРЯЖАТЬСЯ ОТ ГЕНЕРАТОРА АККУМУЛЯТОР БОЛЬШЕЙ ЕМКОСТИ, ЧЕМ ПРЕДУСМОТРЕНО ЗАВОДОМ-ИЗГОТОВИТЕЛЕМ АВТОМОБИЛЯ?
Отвечаем на самый популярный во все времена вопрос среди автолюбителей. Для запуска двигателя требуется определённая энергия, которую стартер черпает из аккумулятора. Допустим, мы запускаем один и тот же мотор с помощью двух разных аккумуляторов: 50 а/ч и 200 а/ч. Чтобы запустить данный двигатель стартеру необходим ток, допустим, 300 А. Стартеру неизвестна ёмкость батареи, он знает лишь то, что ему нужен ток в 300 А, и он этот ток берёт и из аккумулятора 50 а/ч, и из АКБ 200 а/ч. Двигатель завёлся, заработал и генератор, задача которого зарядить аккумулятор. Генератор, так же как и стартер понятия не имеет какой ёмкости установлен аккумулятор, он знает только то, что напряжение в бортовой сети должно быть, допустим, 14 В. А сейчас, после запуска двигателя, генератор видит напряжение, допустим, 13.5 В, значит аккумулятор нужно «накормить». И «кушать» аккумулятор будет ровно столько, сколько потерял при старте мотора. А, как мы помним, оба аккумулятора: и 50 а/ч, и 200 а/ч – потеряли одинаково, значит восполнится «утраченный запас» также за равные промежутки времени, генератор-то один и тот же.
Если проводить простую аналогию, то давайте представим две банки воды. Первая – 1 л, вторая – 5 л. Из каждой банки мы вылили по пол-литра воды, сколько нужно будет налить воды в каждую, чтобы восполнить первоначальный объём? Те же 0.5 л.
Вывод: устанавливать аккумулятор большей ёмкости можно, но перед тем, как покупать аккумулятор значительно более мощный (в 1,5-2 раза), чем у Вас стоял до того, подумайте «а стоит ли овчинка выделки»?
Существует огромное количество типов клемм аккумуляторов. На автомобильных аккумуляторах устанавливаются следующие типы клемм:
Встречаются аккумуляторы с комбинированным типом клемм. Например, аккумулятор Зверь 6СТ-190 имеет стандартные конусные клеммы и клеммы под болт.
Аккумулятор Eneus Marina MDC27 оснащён конусными и резьбовыми клеммами.
Аккумулятор Delkor 78DT-850 имеет конусные и американские торцевые клеммы.
Полярность бывает:
Подбирая аккумулятор, обязательно учитывайте расположение клемм, иначе провода соединения не дотянутся до клемм.
Уважаемые автолюбители, будьте аккуратны с каталогами подбора аккумулятора по марке автомобиля! Информация в них, зачастую, разнится, не только по типоразмеру, но и по полярности. Самый верный способ определить тип аккумулятора, который Вам нужен – это залезть под капот и считать информацию с аккумулятора (обратите внимание на размер установочной площадки. Есть ли возможность установить больший по размеру аккумулятор? Возможно предыдущий владелец автомобиля использовал меньший по размеру, а как следствие, и по мощности аккумулятор, чем предусмотрел производитель автомобиля). Если же какие-либо надписи на аккумуляторе отсутствуют или прочитать их не представляется возможным, тогда, вооружившись линейкой, измерьте длину аккумулятора и обратите внимание на расположение клемм – этой информации будет достаточно для того, чтобы подобрать подходящий аккумулятор.

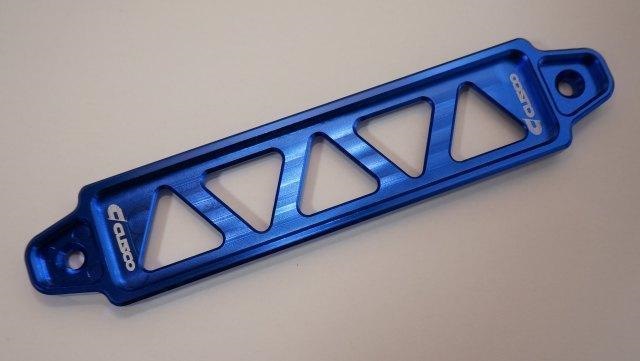

Крепление аккумулятора CUSCO
Очередная красотень под капот это крепление аккумулятора CUSCO, продаются они во всех цветах радуги, бывают на 17 и 19 см, поэтому при заказе посмотрите какой у Вас аккум по размеру.

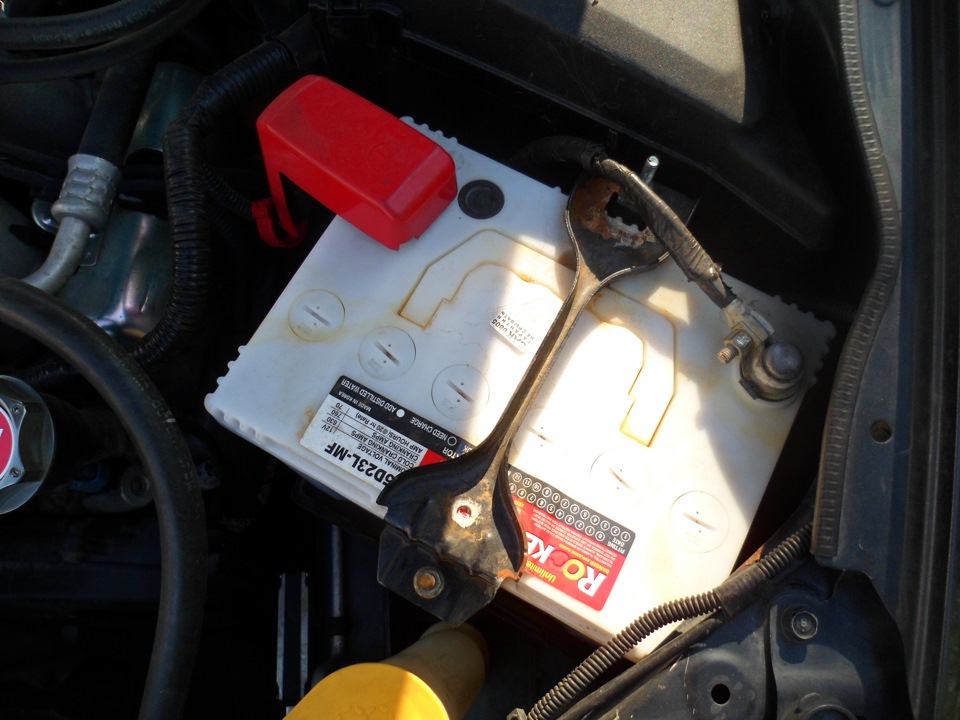

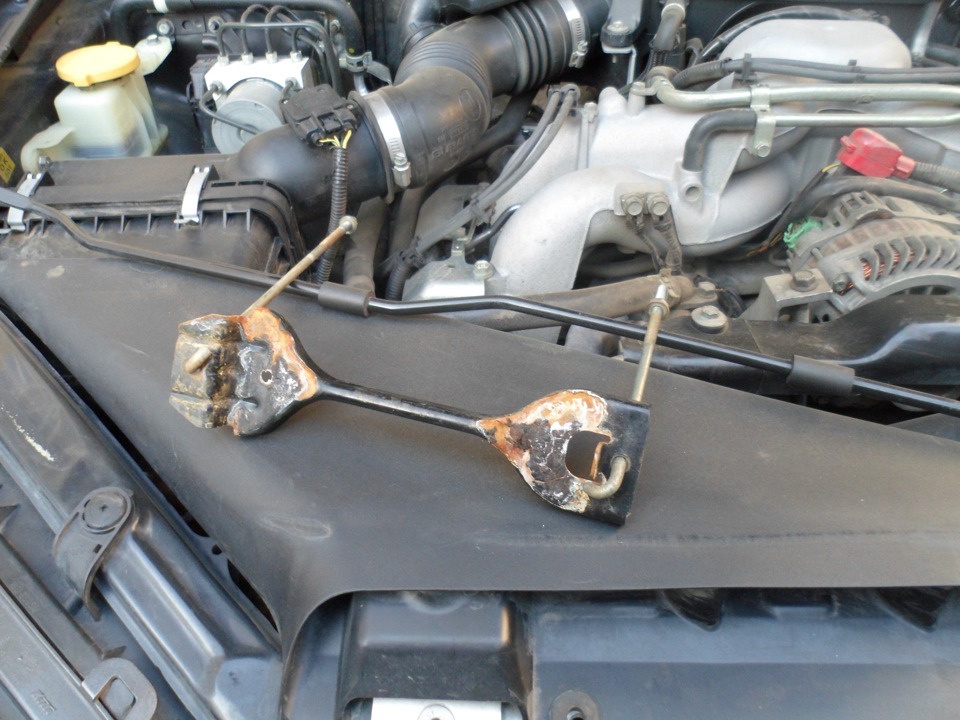

Снимаем старое крепление которое уже довольно сильно под заржавело

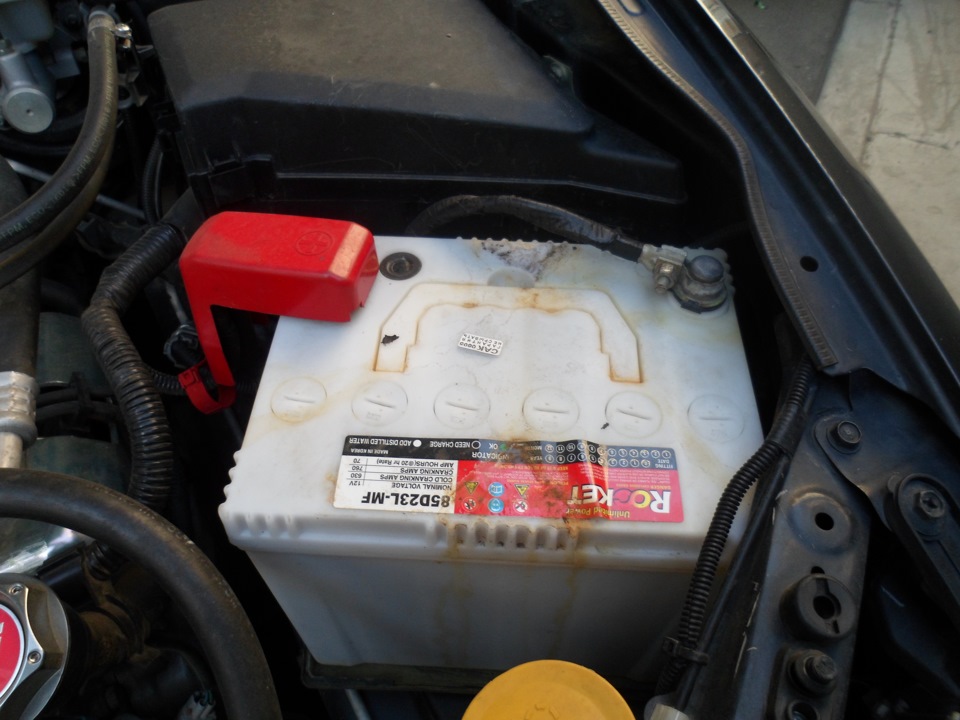

Аккумулятор пришлось отмыть от подтёков ржавчины

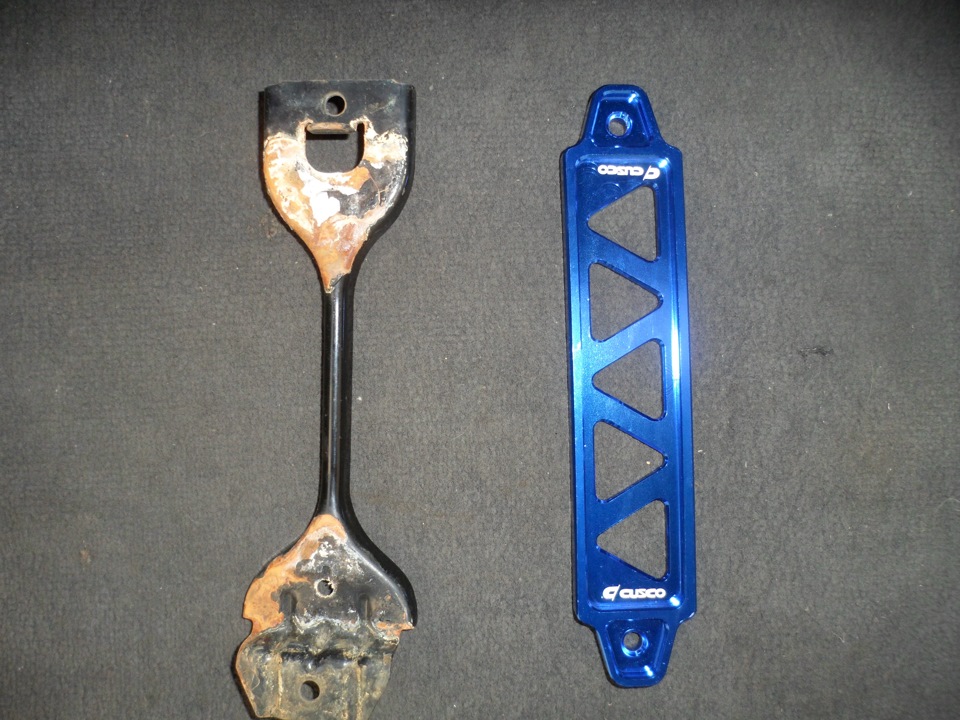

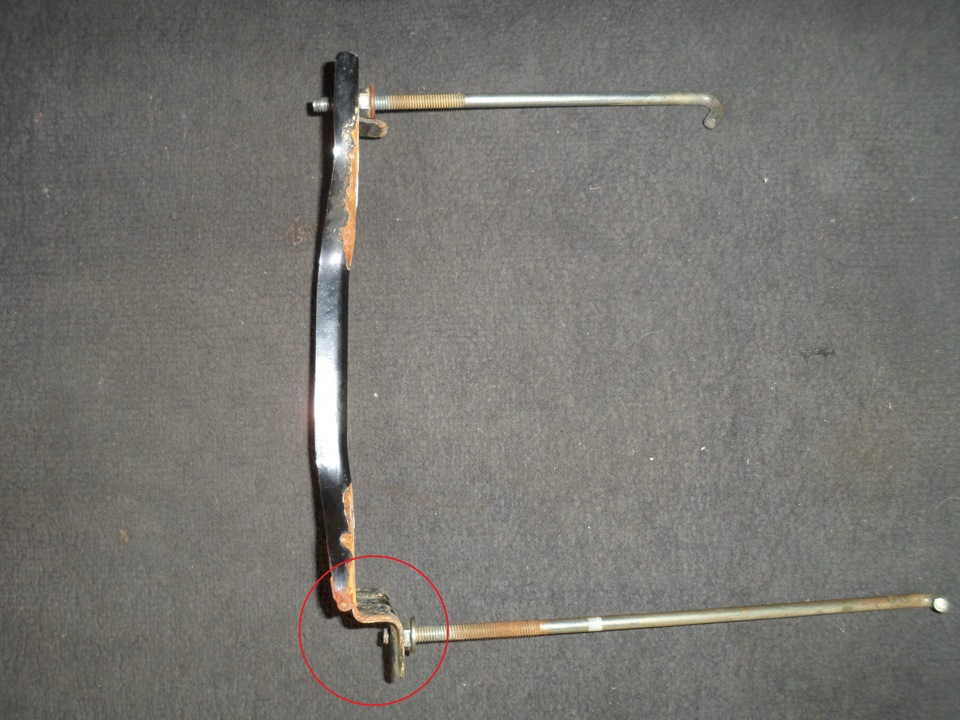

Всем кто решил поставить себе такое же крепление следует обратить внимание, что при сравнении стокового крепления с CUSCO можно увидеть разницу, крепление CUSCO прямое, а на стоковом есть ступенька

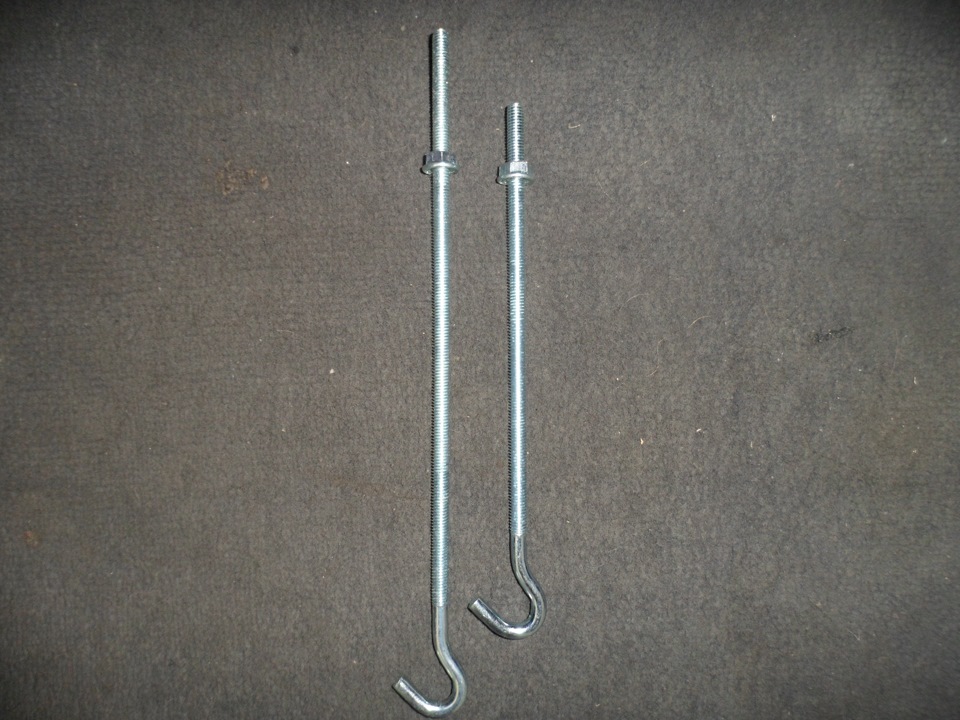

из-за этого одна шпилька будет короткая после установки CUSCO, я решил это довольно просто, в хозяйственном магазине прикупил такие крючки из нержавейки

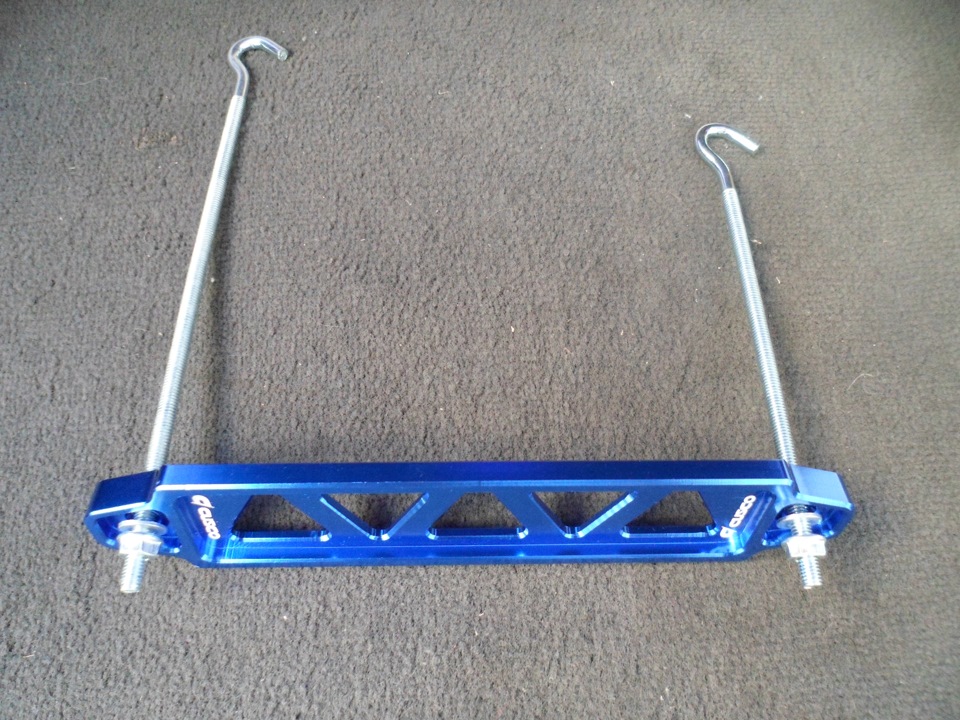

Длинная на 200мм, а короткую взял просто для симметрии, чтоб красиво смотрелось, она на 150мм
Далее всё просто ставим и прикручиваем.
Subaru Outback 2007, двигатель бензиновый 2.5 л., 173 л. с., полный привод, автоматическая коробка передач — стайлинг
Машины в продаже
Комментарии 45
Есть уверенность, что китайцы прислали оригинал, а не реплику, которая может треснуть?
Есть у cusco фирменный магазин на Алиэкспресс?
Хз, прокатал я с ней пару лет, и ничего не случилось. Фирменный куско только в Японии…
Вот вроди мелочь, а до чего ж приятна!
как показало себя в дальнейшем данное крепление?
нормально, ничего ему не стало
19 и 17 это расстояние между дырками или общая длина?
сейчас даже не подскажу, 17 под маленький аккум, 19 под большой
хз где то в гараже лежит
Я в гараж(на даче) не раньше июня попаду.
Не проще на разборке глянуть, под большой аккум они все примерно одинаковые…
хм, просто и красиво=))
привет, а где покупал?
привет,
на дроме они постоянно есть
прикольно, но редко будет радовать глаз, там же пластиком родным закрыто
)) чё ж делать Китай он и есть Китай, наклейку не клеил, главное железяка сама неплохо сделана. Я тоже давненько заказал её всё лежала в багажнике )))
