Про топливные коррекции
Предыдущая запись в моем БЖ, она же первая, затрагивала умерший верхний ДК и отрицательные топливные коррекции. С момента публикации прошло уже без малого 3 месяца. И сейчас могу заявить, что вопрос с коррекциями побежден. С того момента было приобретено много опыта в части работы с датчиками, с HDS, да и вообще с Хондой. Выражаю огромную благодарность всем, кто откликнулся в первом посте. И ГИГАНТСКОЕ СПАСИБО maxOn163 за всю ту помощь, которую он оказал мне в личке.
Разумеется, первым делом был приобретен новый ДК и HIM. И скажу прямо, на этот раз ДК был куплен на Али, покупать еще один новый в магазине меня задавила жаба, а на разборах в наличии не было. А тут датчик обошелся 2000 с копейками рублей. Граждан, рвущих глотки только за оригинал, попрошу оставить свое мнение при себе. Я прекрасно понимаю, что оригинал это «блаблабла»! Вам надо – ставьте, вам никто не запрещает. Я лишь делюсь тем, что поставил я и что работает не хуже оригинала. HIM взял с USB. Ссылки: HIM, ДК. HDS на Win 10 ставится элементарно, описывать процесс смысла нет.
Касательно ДК с Али. Сравнивал показания живого оригинального и датчика с Али. И заявляю прямо, разницы в показаниях нет никакой. Абсолютно такие же цифры. Кому надо, можете смело брать. Кто любит оригиналы – магазин или разбор, вам туда.
Теперь о коррекциях.
Как видно, краткосрочная 0.85, долгосрочная 0.83.
Пробовал менять и чистить я почти все. Не менял я только MAP, его чистил. В итоге MAF есть теперь запасной, запасная рампа с форсунками, стоит новый клапан PCV (старый точно был дохлый, пружинка там вообще не держала, клапан сам открывался), почистил EVAP (хотя смысла не было, работал он исправно), EGR поменял (его не зря, эта зараза подклинивала, у машины были сильные провалы на низких оборотах, в моменты подклинивания коррекции скакали до 1.5 в плюс, сломался он уже намного позже начала поисков минусов). Поставил новые свечи. Смотрел клапана, отрегулированы были идеально. Заменены бензиновые и воздушный фильтры, почищена и обучена ДЗ, заменен термостат, промыта система охлаждения и залит новый антифриз (ну эти дела уже больше можно отнести к необходимому ТО: бензофильтры по бумагам были заменены почти 90к км назад, положение ДЗ на ХХ было в среднем 2-3, а термостат открывался вроде на 60 с копейками). Термостат новый – TAMA WV52BC82, бензиновые фильтры – MASUMA MFFH511 и MPU028.
Все это ни к чему не привело.
А потом очередь дошла до замера давления топлива. Почему я не померил сразу? А черт знает. Купил манометр и шланг, собрал нехитрую приблуду.
Замер. И вот пожалуйста. Почти 5 атм. При норме 3.9-4.4. вероятнее всего херовничает регулятор давления топлива. Оригинал хрен купишь, стоит адских денег за маленький клапанок и доставка почти 40 дней. Перерыв кучу инфы выяснил, что на Тойотах и стоит точно такой же регулятор. Артикул — 23280-21010. И есть в наличии в «соседнем дворе» за 500 рублей. Купил. Регулятор у нас стоит в корпусе насоса. Поставил. И вот клапан внешне такой же, но на давление рассчитан на другое. 3.5 кг показывал замер давления. Захожу в HDS и вижу, что нет такого здорового минуса и коррекции немного в плюсе. Наконец-то дело сдвинулось с мертвой точки!)

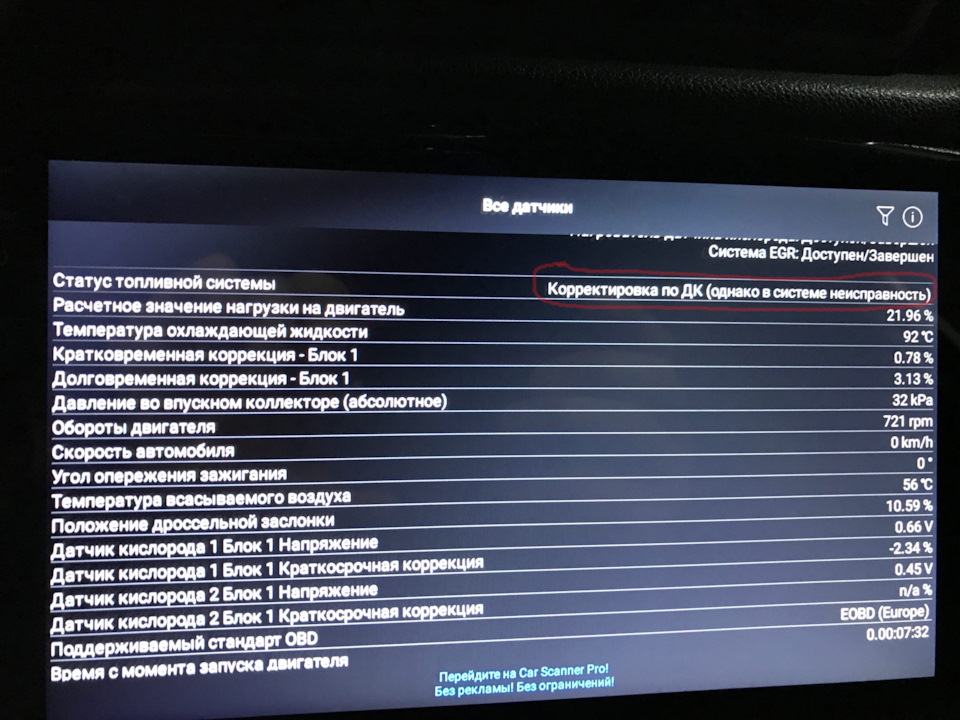

Статус топливной системы
KIA Rio 2014, двигатель бензиновый 1.4 л., 107 л. с., передний привод, автоматическая коробка передач — поломка
Машины в продаже
Комментарии 38
А почему дк2 коррекция n/a? Хотя коррекция идёт от первого, но возможно и от второго., странно, у меня так же, но неисправность не пишет. Графики обоих датчиков в норме?
второй датчик кислорода отключен
Может быть поэтому и пишет неисправность?
Возможно предел вышел), а ошибки то считывай сам?
считывал, ошибок нет
И тем ни менее пишет неисправность
что интересно может быть
Неисправность именно по ДК, но чек не горит и ошибки нет… Мистика, а вообще предлагаю не смотреть пока на этот параметр), он жить мешает?)). Коррекции в норме, что ещё надо то?)
машина едет бодро)ну так чисто надпись напрягает)
Долговременная +3% довольно хороший параметр, у меня на трассе 0-+, в городе до +5%, уже давно, так что подсоса тут нет, до +-5% это норма, далее надо смотреть уже
Норма когда долговременная и кратковременная в сумме не превышают 10 %
Бред, кратковременная регулирует топливо онлайн, а долговременная подитоживает работу топливной в целом и именно долговременная коррекция, когда выходит за пределы выдаёт ошибку
Методы диагностики автомобиля при помощи параметров топливной коррекции датчика кислорода (лямбда-зонд). Всегда ли в пропусках воспламенения виноваты свечи зажигания?
В предыдущих постах я много писал о том, как можно диагностировать кислородный датчик на вашем автомобиле и в общем о диагностике:
Датчик кислорода оценивает выхлопные газы и корректирует подачу топливо-воздушной смеси. При условии того, что датчик у нас рабочий, мы можем многое понять, исходя из показателей долгосрочной и краткосрочной адаптации топливо-воздушной смеси.
► увеличивается расход топлива;
► двигатель работает неровно на холостом ходу;
► недостаток мощности при разгоне.
Вполне возможно совместно с этими симптомами, регистратор событий покажет нам ошибки по пропускам воспламенения по одному или всем цилиндрам, фиксируя ошибку P03XX. Где X — это номер цилиндра. Например — 03 — пропуски в третьем цилиндре. 12 — пропуск в 12-ом цилиндре. При 00 — пропуски во всех цилиндрах.
Как правило, пропуски воспламенения одна из самых противных ошибок, если с ними не фиксируются другие ошибки. Дополнительные ошибки с пропусками воспламенения сужают область поиска неисправности. Но часто бывает так, что у нас только пропуск воспламенения.
Что обычно происходит в этом случае? Как правило горе-диагност, а таких у нас целые гаражи и об этом не мало писал у себя в блоге, сразу подписывают вам свечи зажигания. Правильно ли это?
Отчасти да. При условии что проблема у нас именно в системе зажигания. Как мы можем понять область в которой происходит сбой?
Мы можем подключив разъем OBD2 — посмотреть параметры топливной адаптации.
► Долгосрочная адаптация — long term (LT);
► Краткосрочная адаптация — short term (ST).
Для начала где эти данные мы можем взять?
Подключаем Васю диагноста к машине >>> Далее запускаем программу >>> Выбираем блок управления двигателем >>> Затем выбираем Выбор измеряемых величин >>> И в списке находим долговременную адаптацию и кратковременную адаптацию коррекцию датчика кислорода.
Тоже самое можно сделать при подключении ELM327 — и в программе выбрать необходимые нам функции.
Здесь мы рассмотрим несколько возможных ситуаций. Понятно, что работу в идеале или отклонении от базовых показателей только одного вида коррекции мы на реальном автомобиле увидим вряд ли. Но для того, чтобы понять в каком направлении двигаться в поисках причины вызывающей неисправность, рассмотрим несколько вариантов.
Идеальный вариант коррекции.
Долгосрочная адаптация — LT равна 0%. В этом случае система работает по расчетной длительности впрыска, при этом краткосрочная коррекция колеблется, обеспечивая переключение кислородного датчика, что удерживает топливо-воздушную смесь на стехиометрическом составе.
LT=0% (топливо-воздушная смесь в норме); ST=-3,6%+3,6% (система зажигания в норме).
Стехиометрический состав топливно-воздушной смеси — это идеальное соотношение топлива и воздуха для её успешного сгорания. Соотношение 14,7 долей воздуха к 1 доле бензина считается идеальным, при котором смесь отлично сгорает. Это соотношение считается равным 1.
Смесь может гореть при соотношении от 0,7-1,3. При выходе за пределы этих параметров поджига смеси уже не будет. Хорошей смесью считается соотношение в пределах от 0,95 до 1,05, при выходе за пределы данных параметров двигатель начинает работать с пропусками воспламенения (подтраивать).
В жизни вы вряд ли встретите идеальный вариант, т.к. коррекция впрыска это вполне нормальный процесс.
Следующий вариант параметры кратковременной коррекции выходят за пределы идеальных значений.
Отклонение по кратковременной коррекции.
Проверяем элементы системы зажигания: свечи, катушки, провода и т.д.
Отклонение по долговременной коррекции в положительную сторону.
Это отклонение дает нам понимание, что двигатель работает на обедненной смеси, т.е. отклонение идёт в сторону увеличения воздуха в смеси (недостаток бензина).
LT=+11 (топливно-воздушная смесь не в норме); ST=-3,6%+3,6% (система зажигания в норме).
При данных показателях если ST в норме, это говорит нам о том, что двигатель вернулся к нормальному лямбда-регулированию и успешно его осуществляет. Если же ST не в норме, то для начала ищем причины неправильной долговременной коррекции. Такие показатели LT говорят о том, что по расчетной длительности впрыска смесь бедная и блок увеличил длительность впрыска на 11%, скомпенсировав таким образом, возникший дефект и вернулся к лямбда-регулированию.
Причины бедной смеси:
► Расходомер или датчик абсолютного давления занижает показания;
► Подсос воздуха.
при этом показатели LT будут сильно завышены (более 10%).
Более низкие показатели LT могут также вызывать:
► Датчик температуры завышает показания;
► Давление топлива ниже нужного;
► Форсунки не доливают;
► CVVT (Continuous Variable Valve Timing) – это система непрерывного регулирования фаз газораспределения двигателя, обеспечивающая более эффективное наполнение цилиндров свежим зарядом;
► EGR (Exhaust Gas Recirculation) — рециркуляция отработавших газов;
► EVAP (Evaporative Emission Control) — это система улавливания паров топлива (вентиляция топливного бака).
Что делаем в этом случае? Систему зажигания не трогаем. Проверяем герметичность системы впуска, выпуска, вакуумной системы (опрессовка, подключение дымогенератора), промываем форсунки топливной системы (или проверяем их работоспособность на стенде), проверяем показатели давления топлива, проверяем метки ремня ГРМ, систему адсорбера (клапан, патрубки), систему рециркуляции картерных газов.
Отклонение по долговременной коррекции в отрицательную сторону.
LT=-13%; ST=-3,6%+3,6% (богатая смесь).
В данной случае блок фиксирует богатую смесь (бензина больше чем воздуха) и уменьшает длительность впрыска.
► Расходомер или датчик абсолютного давления завышает показания;
► Датчик температуры занижает показания;
► Давление топлива выше нужного;
► Форсунки переливают;
► EVAP (Evaporative Emission Control) — это система улавливания паров топлива, проще говоря вентиляция бака. Клапан негерметичен из-за этого подтягиваются пары неучтенного топлива в камеру сгорания.
Что делаем в этом случае? Проверяем состояние воздушного фильтра (загрязненный или замерзший фильтр будет оказывать сопротивление прохождению воздуха и богатить смесь), проверяем показания датчика температуры, измеряем давление топлива, проверяем форсунки на стенде, проверяем клапан адсорбера.
Показания коррекции по длительной и кратковременной адаптации не в норме.
Например, видим такое:
В этом случае нужно начинать с исправления причин долговременной адаптации в зависимости от показателей в плюсовую или отрицательную сторону. И лишь после приведения параметров близким к норме, уже оценить параметры кратковременной адаптации. Так как из-за неправильной топливо-воздушной смеси могут быть отклонения и пропуски воспламенения. Именно поэтому замена свечей при троении, потери мощности или увеличенном расходе воздуха, часто не помогают, т.к. не они являются первопричиной неисправности.
В общем зная показания топливной коррекции, мы можем сделать предварительный вывод о причине неисправности и искать её в нужной области. Если же при пропусках воспламенения вам говорят нужно менять свечи, не торопитесь это сделать. Да, новые свечи не повредят, но возможно дело не в них.
Очевидно, что простое чтение ошибок и просмотр параметров работы двигателя, коробки и других агрегатов автомобиля — диагностикой не является. А лишь предварительный этап перед ней. Получив данные мы можем делать ряд профилактических работ или диагностик конкретных элементов системы.
В общем на сегодня всё. Всем хорошего топлива и чистого воздушного фильтра!
* Так как у некоторых возникли вопросы по расходомеру, то в случае рапида объем воздуха поступившего во впускной коллектор, блок управления двигателя вычисляет, исходя из данных датчика абсолютного давления.
____________________________________
Как выбрать автосервис?
____________________________________
Топливная коррекция. Fuel Trim. Как правильно считывать и трактовать показания.
В интернете мне очень часто попадаются криво переведенные статьи о трактовке показаний различных датчиков, причем их репостят все подряд без разбора и тем самым еще больше путают народ. Поэтому я нашел и перевел правильную статью о топливной коррекции (Fuel Trim), постарался сделать это близко к тексту но не теряя при этом смысл, поэтому местами я дополнял перевод своим текстом. Итак, поехали.
На форумах часто задают вопросы по поводу топливной коррекции и у меня даже есть некоторое количество электронных писем с просьбами осветить этот вопрос. Многие отмечают топливную коррекцию PIDS (идентификаторы параметра) на показаниях в реальном времени (datastream) своих сканирующих устройств и интересуются для чего она.
В основе своей топливные коррекции – процент изменения в топливоподаче во(по) времени. Для того, чтобы двигатель работал хорошо соотношение воздух/топливо должно оставаться в границах небольшого окна 14.7/1. Такое соотношение должно сохраняться в этой зоне под воздействием всех изменяющихся условий с которыми двигатель сталкивается каждый день: холодный пуск (хотя по мне на холодном пуске явно не 14.7/1, но это оставим на совести автора), холостой ход в условиях длительных движений в пробках при движении по трассе и т.д.
Итак, компьютер двигателя пытается сохранить правильное соотношение воздух/топливо посредством точной настройки количества топлива поступающего в двигатель. В то время, как добавляется или уменьшается подача топлива, кислородный датчик следит за тем сколько кислорода в выхлопе и сообщает об этом ЭБУ. Кислородные датчики могут быть представлены как глаза ЭБУ, которые следят за смесью кислорода в выхлопе. ЭБУ следит за этими входными данными от горячих кислородных датчиков безостоновочно в замкнутом цикле. Если кислородный датчик информирует ЭБУ, что выхлопная смесь бедная, ЭБУ добавляет топливо путем увеличения времени открытия форсунки, для компенсации. И наоборот, если датчик кислорода информирует ЭБУ о том, что выхлопная смесь богатая, ЭБУ уменьшает время открытия форсунок, уменьшая тем самым подачу топлива для уменьшения обогащения смеси.
Эти изменения – добавление или уменьшение подачи топлива – называются Топливной Коррекцией или Fuel Trim. На самом деле, хоть датчики и называются кислородными, показывают они состояние топливной смеси. Изменения в напряжении кислородного датчика вызывают прямые изменения топливной смеси. Кратковременная топливная коррекция (STFT) относится к мгновенным изменениям топливной смеси – несколько раз в секунду. Долгосрочная топливная коррекция (LTFT) показывает изменения топливной смеси за длительный промежуток времени на основе показаний кратковременной коррекции (среднее значение за длительное время). Отрицательная топливная коррекция (отрицательные значения по сканеру) свидетельствует об обеднении смеси, а положительная топливная коррекция об обогащении соответственно. (Т.е. если лямбда постоянно видит бедную смесь, то она постоянно обогащает и это отразится на LTFT плюсовыми значениями).
Представим себе такую ситуацию – вы едете от пляжа, который на уровне моря в горы. За короткие промежутки времени вы можете несколько раз подниматься и опускаться вверх-вниз по холмам. Однако на длительном промежутке времени вы на самом деле плавно поднимаетесь от самой низкой точки горы до ее вершины, т.е. едете постоянно вверх, несмотря на временные перепады. Так можно представить себе краткосрочную и долгосрочную коррекции. STFT – кратковременные подъемы и опускания, а LTFT – то, что происходит за длительный промежуток времени в итоге.
Нормальные значения кратковременной коррекции STFT вообще будут колебаться между небольшими положительными и отрицательными значениями 2-3 раза в секунду. Обычно они держатся в районе 5% в плюс и минус, но они могут иногда приближаться и к 8-9% в зависимости от КПД двигателя, возраста и степени износа компонентов и иных факторов. Нормальная долгосрочная коррекция должна сохраняться неизменной показывая состояние топливной смеси. Ее значения должны быть близки к 0% или в окресности 5-9%, однако они тоже могут колебаться но уже на более длительных промежутках времени, а могут и принимать статическое(постоянное) значение.
Если вы видите при проверке двузначные значения STFT и LTFT, это свидетельствует о ненормальных уровнях обогащения или обеднения смеси. Это может быть по причине льющих форсунок, утечек или подсосе воздуха или иных подобных причинах. Например, если кислородный датчик считывает бедную смесь, можно говорить о «вакуумной утечке» (подсос воздуха имеется ввиду), ЭБУ будет компенсировать это путем добавления топлива.
Краткосрочная топливная коррекция STFT начнет немедленно увеличиваться, чтобы показать, что компьютер добавляет топливо. Когда компьютер добавляет топливо, это становится заметно кислородному датчику и он следит таким образом до тех пор, пока кислородный датчик не покажет, что смесь больше не бедна и правильное соотношение топливо/воздух достигнуто. ЭБУ будет поддерживать повышенное добавление топлива до тех пор, пока подсос воздуха не будет устранен. Диагностический прибор при этом будет показывать положительные двузначные значения STFT, что будет свидетельствовать о том, что ЭБУ добавляет слишком много топлива для нормальной работы двигателя. Через некоторое время LTFT будет также показывать это увеличение как долгосрочное (постоянное на долгом промежутке времени). А если подсос воздуха слишком большой, то компьютер не сможет добавить достаточно много топлива, чтобы сбалансировать смесь и достичь правильного соотношения воздух/топливо. Корректировка достигнет своего максимального значения, обычно это 25%. Затем выскочит код ошибки, говорящий о том, что двигатель работает на слишком обедненной смеси (ошибка P0171 или P0174) и максимальный порог возможной кратковременной коррекции STFT уже превышен. И обратная ситуация будет, если двигатель будет работать на сверхобогащенной смеси из-за утечки топлива (например льют форсунки), появятся ошибки P0172 или P0175.
Имейте ввиду, что компьютер не имеет представления о том исправен ли кислородный датчик и дает ли он правильные значения! В некоторых случаях все бывает наоборот, если датчик неисправен! Например, если датчик O2 показывает чрезмерно богатую смесь по причине своей неисправности, компьютер полагаясь на показания датчика начинает ее обеднять. Это называет «ложно обогащенное состояние». Компьютер будет обеднять смесь опираясь на свои настройки и может выдать коды ошибок P0172, P0175. Эти коды будут указывать на переобогащенную смесь, однако она при этом будет на самом деле переобедненной.
Если вы будете ориентироваться на коды, возникающие в результате таких ложных состояний смеси и не сопоставите это все со всеми данными по кислородным датчикам (и от себя добавлю – обязательно смотрите на внешний вид налета на электродах свечей), то вы можете поставить неверный диагноз.
Также, на V-образных моторах на каждом выпускном тракте каждой из голов обычно стоит свой кислородный датчик и идет своя топливная коррекция для каждой головы (показания по Bank 1 и Bank 2). Если у вас 4х-цилиндровый двигатель, то у вас всего один банк данных – Банк 1. На V-образных моторах в этом смысле поудобнее по причине того, что если лямбда с одной стороны неисправна и врет вы можете сузить круг потенциальных причин проблемы ориентируясь на показания второго банка данных – Bank 2.
Всем удачи и правильных подходов к диагностике!
С уважением, перевод предоставлен коллективом мастерской Works-Garage.
О работе ЭБУ и самостоятельной первичной диагностике (часть 5 из 6).
Обновление 2018 года: внимание, часть этой информации уже утратила актуальность, часть имеет определенные ошибки!
О работе ЭБУ и самостоятельной первичной диагностике (часть 6 из 6) — в разработке.
Продолжим изучение того, что нам выдает наш ЭБУ.
Сегодня нас ждем самое интересное — топливные коррекции и датчики кислорода.
8) Long time fuel trim / Долгосрочная топливная коррекция (LTFT). Отображает один из коэффициентов, влияющих на состав смеси.
На исправной системе значение близко к 0%, нормальные отклонения в пределах +-5%.
Сохраняется в памяти автомобиля, основано и рассчитано на основе данных за некий последний период времени. Есть мнение, что ЭБУ повышает или понижает значение LTFT, когда STFT выходит за определенные рамки.
Условный пример:
Было LTFT=0%, STFT=-3%…18%. Эбу посчитал, что это не есть хорошо и сделал так:
LTFT=5%, STFT=-8%…13% (для наглядности взял такие цифры, но вообще разница между изменением LTFT и SFTF конечно будет отличаться, т.к. все мы знаем про сложные проценты).
Точной информации по какому алгоритму считается LTFT на наших ЭБУ нет.
9) Short time fuel trim / Краткосрочная топливная коррекция (STFT).
Отображает коррекцию топлива в сторону обогащения (+) или в сторону обеднения (-) в процентах. Нормальные показатели на ХХ (на прогретом двигателе) не должны превышать +-10%.
Также есть предположение, что LTFT+STFT даст нам значение конечного отклонения смеси, с учетом всех остальных коэффициентов.
В подтверждение этому можно понаблюдать график STFT на холодном двигателе и сравнить его с прогретым двигателем. На одинаковых оборотах среднее значение STFT (как и передельные значения в плюс и в минус) на холодном двигателе будет выше, чем на прогретом двигателе (т.к. на холодном ЭБУ включает принудительное обогащение смеси).
Так что, используя наш инструментарий, можно считать нормальным когда графики STFT и O2B1% практически полностью повторяют друг друга (небольшое различие может быть вызвано различным моментом опроса этих параметров, т.к. эти данные находятся в разных PID’ах и читаются по очереди).
10) Напряжение датчика кислорода 1.
В наших автомобилях применяются простые и дешевые циркониевые датчики кислорода (оригинал около 3000, полный аналог около 2800, не совсем аналог, но подходящий от ваза, с немного отличающимся сопротивлением нагревательного элемента – около 1000 руб.). Что это означает? Что датчики не умеют точно измерять количество кислорода. Они работают только категориями «много» и «мало».
У более новых автомобилей датчики бывают уже широкополосными и они могут показать «насколько много» или «насколько мало» кислорода в выхлопе.
У датчика кислорода есть так называемое «опорное напряжение». У нашего оно составляет примерно 0.44В (могу чутка ошибаться). Как только ДК начинает ритмично отклоняться вверх или вниз от этого напряжения, то ЭБУ переходит в Closed loop и считает, что смесь богатая или бедная относительно стехиометрической.
Если отклонение будет слишком маленьким (допустим +-0.01В: от 0.43 до 0.45), то ЭБУ может посчитать, что датчик умер, выдать ошибку и оставаться/перейти в Open loop.
В общем-то про датчики кислорода в интернете написано 100500 статей, кому интересно – почитайте.
Какие выводы можно сделать по показаниям ДК:
— если напряжение все время выше 0.44В – у вас происходит постоянное обогащение смеси (при этом ЭБУ может выдавать отрицательные коррекции – т.е. пытается снизить обогащение смеси, но у него не получается). Причин может быть много: от неисправного MAP (выдает ложные показания о количестве воздуха) до ссущих форсунок.
— если напряжение все время ниже 0.44В – у вас постоянно бедная смесь (догадались, да?). Причины: все тот же MAP, подсос воздуха, грязные форсунки (не пропускают топливо).
Но это скорей «идеальные» поломки.
В реальности еще можно встретить умирающий отравленный датчик, у которого время перехода от мин. к макс. значению увеличено. На графике синусойда работы будет растянута в горизонтальной плоскости.
На сайте alflash.com.ua вычитал метод проверки ДК1: на высоких оборотах (2000-2500) ДК1 должен совершить более 8 переключений (мало-много) за 10 секунд. Напоминаю: все проверки надо проводить на прогретом двигателе.
11) Процент коррекции по датчику кислорода 1.
Определяет то, насколько богатой или бедной получилась смесь (а может и какой надо сделать смесь в следующий раз). Если построить рядом графики напряжения ДК1 и % коррекции по нему – они должны быть визуально схожи.
13) Процент коррекции по датчику кислорода 2.
Ха-ха, на наших машинах не применяется 🙂 Даже на стоковых Евро-3 прошивках, что еще раз доказывает, что ДК2 у нас только для галочки 🙂 А вот в Евро-4/5 по идее уже происходит коррекция топливной смеси и по ДК2.
14) Положение педали газа (ДПДЗ).
В состоянии покоя на наших ЭБУ должен показывать 0.0. Если у вас при отпущенной педали показывает хотя бы 0.1 – у вас проблемы с датчиком положения дроссельной заслонки, дроссельным узлом, тросом газа, педалью газа или ковриком под педалью 🙂
Такая беда ведет к увеличенному расходу бензина на ХХ и невозможности переключения в режим прекращения подачи топлива при сбросе газа.
Максимальное значение – около 80. По неподтвержденным данным ЭБУ считает максимальным открытие дросселя >60.
При нажатии на педаль газа, т.е. открывании дроссельной заслонки ЭБУ производит кратковременное, неадекватное показаниям датчика потока воздуха, увеличение времени или частоты открывания форсунок. Результат этого можно наблюдать в виде резкого скачка вверх или вниз на графиках напряжения ДК1, STFT, УОЗ и др. Далее подача бензина производится исходя из показаний MAP и мы видим рост, а затем стабилизацию на графике УОЗ.
Т.е. данный датчик по сути используется для перехода в режим ускорения, для перехода в режим «тапка в пол» (WOT – wide open throttle), перехода в режим отключения подачи топлива (на вазовских форумах его иногда называют принудительный холостой ход – ПХХ, хотя имхо, это не совсем корректно).
15) Уровень напряжения на адаптере.
Банальный уровень напряжения в сети. Любителям все время ездить с включенными фарами+туманками+обогревами и другими потребителями энергии, советую понаблюдать за просадками напряжения на ХХ (по сравнению с напряжением при оборотах >1500).
В следующей части:
— сопоставление различных показателей
— самостоятельно узнаем идентификатор прошивки ЭБУ
— что нельзя увидеть с помощью OBD-II ELM327 сканера
