Обслуживание системы KDSS внедорожников TOYOTA

В этой статье мы постараемся сформулировать основные моменты по обслуживанию системы KDSS на LandCruiser Prado 150. Они также могут быть отнесены к другим моделям, оснащенным этой системой.

1. Устройство и назначение системы KDSS
2. Типичные проблемы при эксплуатации автомобилей с KDSS
3. Мифы вокруг эксплуатации и обслуживания KDSS
4. Диагностика и обслуживание KDSS

Устройство и назначение системы KDSS

Для начала, еще раз напомним еще раз устройство и назначение KDSS.

Система KDSS предназначена для уменьшения крена автомобиля при движении в условиях хороших дорог и улучшения управляемости при движении по бездорожью. Она представляет собой гидравлические цилиндры, установленные на левые опоры переднего и заднего стабилизаторов поперечной устойчивости. Они корректируют усилие стабилизатора, переключая гидравлические контуры с использованием электронного управления.

При движении по хорошей дороге гидравлический канал между передним и задним гидравлическими цилиндрами перекрывается, и стабилизаторы поперечной устойчивости работают более эффективно, крены кузова становятся меньше. При движении по по бездорожью гидравлический канал между передним и задним гидравлическими цилиндрами открывается, и усилие стабилизаторов поперечной устойчивости уменьшается. Как следствие, поддерживается и надлежащий ход подвески, и улучшается управляемость на бездорожье.

Типичные проблемы при эксплуатации автомобилей с KDSS
Достаточно часто в защитный кожух системы KDSS на Land Cruiser Prado после езды по бездорожью, пересечения болотистой местности забивается грязь. Частицы грязи забиваются в кожухе и влага плохо испаряется из него. Это приводит к окислению и разрушению контактов в разъеме блока KDSS. Избежать проблемы можно если в конце зимнего сезона и после продолжительной езды по болотистой местности, снимать защитный кожух и проводить элементарную очистку блока и электрических разъемов от грязи.

Если пренебрегать этой процедурой, то рано или поздно система выйдет из строя. Признаки, по которым легко можно определить, что вы столкнулись с неисправностью в системе KDSS:
• Горящий символ KDSS на приборной панели.
• Стук в подвеске с левой стороны, именно там, где расположен гидроцилиндр.
• Явный перекос кузова автомобиля.
• Сильные боковые крены при при прохождении поворотов.

Официальное руководство по ремонту TOYOTA не предполагает возможность ремонта системы KDSS. У официальным дилеров клиенту могут предложить только замену его элементов. Более того, ряд этих элементов конструктивно выполнен «одноразовыми». Например как насос системы на фото ниже.

Это означает, что обслуживание системы KDSS и поддержание ее в рабочем состоянии — единственный способ сэкономить существенную сумму денег.

Мифы вокруг эксплуатации и обслуживания KDSS
1. Можно выровнять систему раскачивая кузов вручную влево-вправо. — Нет, нельзя. Единственная польза от этого действия — позанимаетесь физкультурой.
2. Стороны кузова можно выровнять до идеала и полностью убрать перекос. — Это тоже не так. Расхождение допускается автопроизводителем и выровнять кузов до миллиметра невозможно.
3. Система KDSS необслуживаемая. — Это заблуждение.
Во время каждого ТО насос системы KDSS необходимо очищать от влаги и проверять состояние контакта. Разъем нужно отсоединять и смазывать фишку силиконовой смазкой.

Вообще, на сегодня однозначного ответа о причине появления влаги в блоке KDSS нет. Так одна из теорий утверждает, что причина кроется в негерметичности блока клапанов KDSS и устранение ее обеспечит отсутствие коррозии контактов в блоке управления. В то же время, некоторые специалисты утверждают, что коррозия возникает благодаря влаге, которая попадает в гигроскопичную жидкость через дефекты в разъема и соединениях системы. В любом случае, одной герметизацией блока решить проблему нельзя и отказываться от регулярной профилактической очистки, означает рано или поздно столкнуться с дорогостоящим ремонтом KDSS.

У нас в TOLEX Tuning наработан большой опыт работ по KDSS. Как выполняется обслуживание системы мы покажем в этой статье на примере автомобиля Land Cruiser Prado 150, владелец которого обратился к нам в техцентр с ошибкой KDSS.

Диагностика и обслуживание KDSS

Порядок действий следующий:

1) Выполняется компьютерная диагностика системы KDSS и проверка на целостность элементов системы.

Поскольку LC Prado 150 оснащен электронным датчиком давления, при проведении компьютерной диагностики считываются не только коды ошибок (текущие и сохранившиеся в памяти), но и потоковые данные, которые позволяют точнее выявить неисправность.

2) Выполняется проверка давления в системе дилерским аппаратом для прокачки системы KDSS.

Все замеры проводятся на ровной горизонтальной поверхности. Для выполнения процедуры лучше всего использовать стенд сход-развала. перед началом замеров выравнивается давление в шинах, чтобы исключить возможность перекоса из-за разницы в давлении. Далее производится ряд замеров по контрольным точкам от поверхности до точки на передней и задней части подвески.

Процедуру можно упростить и выполнить замеры расстояния от поверхности земли до верха бампера. Затем рассчитать разность высот подвески автомобиля слева и справа. Эти действия выполняются как для передних, так и для задних колес.

Согласно сервисной документации допускается разность высот подвески автомобиля слева и справа до 20 мм.
В системе KDSS используется специальная гидравлическая жидкость, разработанная для применения в активной подвеске автомобилей TOYOTA — TOYOTA SUSPENSION FLUID AHC. Жидкость рассчитана на весь срок службы автомобиля, но в случае замены любых элементов блока KDSS, после разгерметизации системы ее необходимо заменить.

3) Выполняется прокачка переднего и заднего цилиндров.

Если в процессе удаления воздуха обнаружена утечка жидкости, следует немедленно сбросить давление и устранить утечку. Чтобы удалить воздух, требуется примерно 4 л жидкости.

Порядок выполнения процедуры следующий:
— Снимается защита распределителя стабилизатора.
— Снимается колпачок впускного канала прокачки и подключается масляный насос высокого давления заправленный жидкостью TOYOTA SUSPENSION FLUID
— Ослабляются заслонки корпуса блока управления стабилизаторами на 1-1,5 оборота.
— При помощи насоса высокого давления, нагнетается жидкость в систему под давлением 50 кг/см2
— Ослабляются штуцеры прокачки корпуса блока управления, переднего и заднего гидроцилиндров соответственно до удаления воздуха из системы и закрываются.
— Давление жидкости доводится до требуемой величины (26-30 кг/см2 в зависимости от температуры) и проверяется высота автомобиля после стабилизации 2-3мин.
— Затягиваются заслонки блока управления, отсоединяется насосс, устанавливается колпачек и ставится защита.

После прокачки системы KDSS следует провести дорожное испытание, имитируя различные режимы движения, включая проезд неровностей, наклоны кузова, разгон и т.д. Подключив сканер, надо убедиться в отсутствии ошибок системы и проконтролировать текущие данные (соответствие давления норме).

К сожалению, официальные дилеры до сих пор не могут сразу и в полном объеме решить возникшие проблемы, предпочитая подводить клиента к дорогостоящей замене всей системы KDSS.
Но при регулярной проверке системы KDSS в рамках планового ТО, а также простом уходе и удалении грязи после езды по бездорожью, данная система прослужит долгое время без появления неисправностей.

Источник

✍️ 8️⃣1️⃣ ✔ Визит к ОД по системе KDSS.

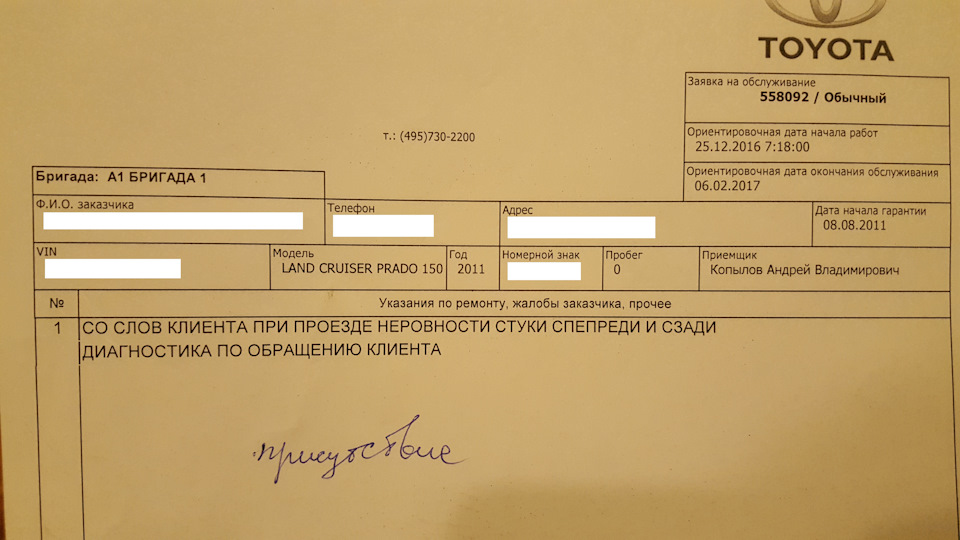

Еще в декабре 2016 года записался к ОД на диагностику подвески, мои жалобы были на сильный стук при повороте налево по неровностям.

Приёмщик сказал что два варианта:
1) Втулки стабилизатора.
2) Система KDSS.

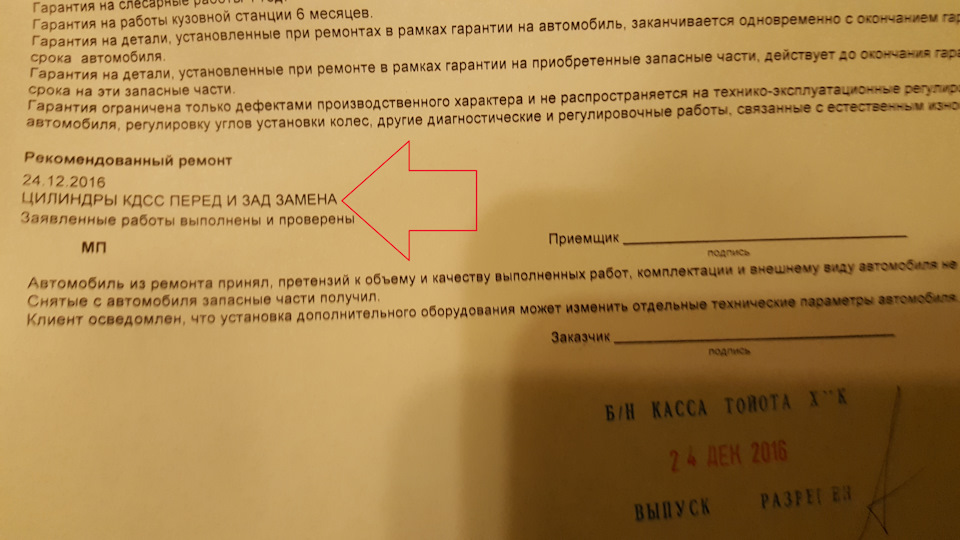

Втулки мы сразу отмели так как они были новые и прошли всего 500 км, остался последний вариант что это KDSS. Забрали машину, через 20 мин пригласили меня чтобы мы покатались по территории с мастером который будет смотреть машину, после того как покатались мастер спросил как эксплуатируется машина, ответ был банально простой: только асфальт, дом-работа-дача-магазины. После этого заехали в ремзону, позвали еще 5 человек, один лег под машину и держался за цилиндр KDSS, остальные четверо стали раскачивать машину. Таким образом они проверяют стучит ли цилиндр или нет! Стук был легкий, но мастер сказал что менять не стоит, с его слов они всё стучат и не факт что если мы их заменим стук пройдёт, так же он сказал что после лета Toyota выпустит третье обновление цилиндров KDSS и вот тогда можно уже будет их поменять, а сейчас не надо. Сказал попробовать на небольшой скорости (на каком нибудь полигоне) резко заходить в повороты для того чтоб система немного поработала, а то она работает в одном режиме. Понятно, и мы пошли к приёмщику. Он озвучил мне общую сумму за 2 цилиндра KDSS, масло для системы, прокачку и замену в 217 тыс. руб.

За что такая цена набегает:

1) Работа стоит 17 тыс. руб.
2) Передний цилиндр KDSS стоит 130 тыс. руб.
3) Задний цилиндр KDSS стоит 60 тыс.руб.
4) Масло стоит 10 тыс. руб.

Это цены ОД.
На что я ему сказал спасибо и пока буду кататься так. Заплатил за диагностику 1350 руб. и уехал.

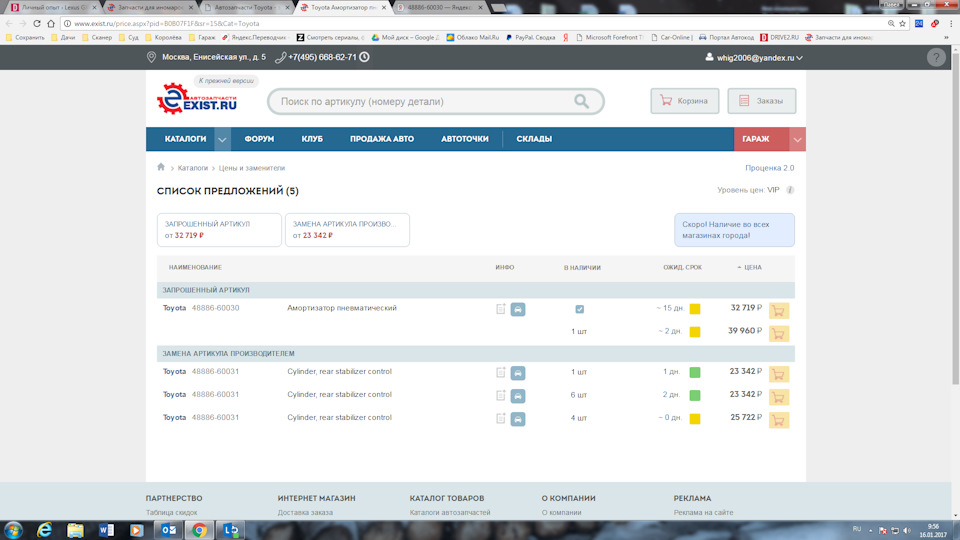

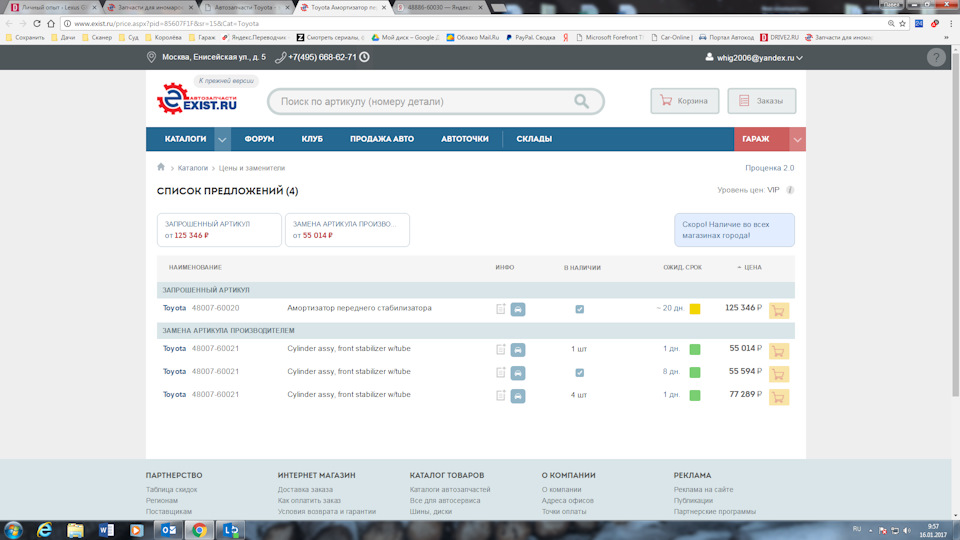

Посмотрел цена на цилиндры KDSS в Exist (16.01.2016)

Потом на Драйве наткнулся на статью, что у владельца Прадо похожая проблема как у меня, но у него вроде ещё и лампочка KDSS загоралась. Так вот он дал свою машину Сыну (тот инструктор экстремального вождения) и он на полигоне поездил на ней экстремально. После такой покатушки, у него проблема прошла. И я решил что пока буду ездить так, наступит лето попробую так же.

Наступило лето, поехал на большую парковку возле Ашана в ночное время, и давай закладывать в повороты на скорости 40-50 км/ч, покатавшись так примерно 15-20 мин поехал домой.

На следующий день поехал на то место где первый раз услышал что загремела подвеска, попробовал опять повернуть налево на перекрестке, пересекая трамвайные пути, стука в подвеске не услышал. Сделал 3 пробных заезда, подвеска работает без стука. Семейный бюджет сохранен в полном объёме))

Источник

KDSS (Kinetic Dynamic Suspension System)

Для начала, что такое KDSS. KDSS это система в которой по замкнутому контуру с гидроаккумуляторами, клапанами и датчиками циркулирует жидкость, проходя через два гидроцилиндра, соединяющих стабилизаторы поперечной устойчивости с кузовом. Если автомобиль движется по ровному шоссе, все клапаны системы закрыты, и жидкость теряет возможность свободно перемещаться по системе. Поршни гидроцилиндров блокируются, и стабилизаторы оказываются жестко связанными с кузовом, что в результате предотвращает крены в поворотах. Когда машина попадает на разбитый асфальт, клапаны гидроаккумуляторов открываются, компенсируя резкие перепады давления жидкости, что позволяет заметно снизить колебания кузова.
Более подробно:
www.zr.ru/content/article…_v_porozhneje_-_s_polzoj/

Многие на драйве, или на форумах пишут, что наши автомобили оборудованные системой KDSS имеют такую замечательную специфику как перекос кузова на правую сторону, кто то грешит на то, что у Prado не правильная развесовка кузова, кто то на саму систему DKSS. С гарантийными машинами дилер предлагает множество вариантов борьбы с этой проблемой, кто то меняет масло, перепрограммирует систему, кто то меняет пружины, не добросовестные дилеры отрекаются от KDSS бумагой, на которой напечатан допуск крена кузова, ну а самые добросовестные меняют KDSS по гарантии.

Что же касается моего автомобиля, он 2012 года выпуска, оборудованный этой системой, эксплуатируется редко, но я не могу сказать что за все время эксплуатации я замечал перекосы, потому что как таковых не было, и вот сегодня утром выгоняя из гаража обратил внимание, что и на ровном полу, и на небольшой неровности автомобиль стоит ровно.

Так может быть дело все таки ни в машине, а в придирчивых владельцах? Я согласен что гарантийные случаи есть, и от этого не кто не застрахован, но не в таких же масштабах…

Источник

Ремонт KDSS Тойота Прадо и стоимость работ

Устройство и принцип работы системы KDSS

Классические жесткие стабилизаторы поперечной устойчивости на Прадо 150 соединены с кузовом через гидроцилиндры, расположенные на каждой из осей. Когда автомобиль движется по ровной дороге, электронный блок управления посредством клапанов и компенсационных гидроаккумуляторов создает в системе избыточное давление. Тем самым блокируется гидравлический контур, ограничивая подвижность стабилизаторов. Благодаря “зажатой” подвеске тяжелый внедорожник с высоким центром тяжести показывает неплохую управляемость на трассе и не “клюет” носом при торможении.

На бездорожье система KDSS снижает давление в системе и делает стабилизаторы максимально подвижными, что значительно повышает внедорожные характеристики автомобиля. Особенно польза от системы проявляется при диагональном вывешивании, когда благодаря увеличенным ходам подвески обеспечивается контакт с поверхностью всех колес.

Во время движения электронный блок управления системы KDSS непрерывно анализирует информацию о скорости автомобиля, угле поворота руля и в соответствии с заложенной программой регулирует давление жидкости в контурах системы с помощью клапанов. Для поддержки стабильного давления в системе и повышения комфорта по бокам блока KDSS расположены два сильфонных газонаполненных гидроаккумулятора. Величина давления контролируется специальным датчиком. При недостаточном давлении или потере герметичности системы на приборной панели загорается контрольная лампа KDSS.

Что делать если горит ошибка KDSS Прадо 150?

Диагностика КДСС производится путем замера давления в гидравлическом контуре системы и считывании сканером кодов ошибок. Одной из часто встречающихся ошибок является c1831, которая означает неисправность электромагнитного клапана гидроаккумулятора. Если горит ошибка KDSS нужно срочно делать диагностику системы. Эксплуатировать автомобиль с неработающей системой кинетической стабилизации опасно!

Диагностика KDSS требуется также в случае перекоса кузова. Причин тому может быть несколько – неквалифицированный ремонт ходовой части, выход из строя переднего и/или заднего гидроцилиндра и попадание воздуха в гидравлический контур системы KDSS. Разберем эти моменты подробнее.

Причины возникновения кренов и перекоса кузова

Крен кузова Прадо может появиться после неправильной замены втулок стабилизатора поперечной устойчивости. Если при демонтаже втулки не подпереть гидроцилиндр стойкой, в систему попадет воздух и автомобиль накренится на бок. В нашей практике были случаи, когда приходилось исправлять работу других сервисов, возвращая в “горизонтальное” положение Прадо 150, после замены втулок заднего стабилизатора. Доверяйте ремонт своего автомобиля профессионалам своего дела.

Вторая причина почему Прадо лежит на боку – это неисправности гидроцилиндров. Они расположены на переднем и заднем стабилизаторах по одному на ось. Опыт эксплуатации внедорожников Тойота в суровых российских условиях показал, что дорожная грязь и реагенты выводят из строя дорогостоящие элементы к 80 000 км независимо от манеры вождения и аккуратности водителя. Оригинальные передние и задние гидроцилиндры системы KDSS всегда есть в наличии. После замены обязательна прокачка системы, чтобы удалить попавший в гидропривод воздух. Для заправки используется специальный прокачной насос высокого давления Тойота.

Третья причина почему может появиться перекос на Прадо – это завоздушивание гидравлического контура. В этом случае ситуацию исправит замена рабочей жидкости и прокачка системы специальным насосом высокого давления SST. Перед процедурой нужно выставить давление в колесах согласно заводским требованиям, установить автомобиль на ровную горизонтальную поверхность и замерить расстояния от земли до кузова над каждым колесом. Разность высот между левой и правой сторонами автомобиля более 2 см говорит о необходимости удаления воздуха из системы.

Содержание KDSS в исправном состоянии, регулярная прокачка и замена рабочей жидкости потребует от владельца определенных трат, но они ничтожно малы по сравнению с ценой нового блока, которая может шокировать даже владельца LC Prado 150. После зимы мы рекомендуем приезжать на профилактический осмотр, снимать защитный кожух, очищать трубопроводы, гидроаккумуляторы и блок управления от налипшей грязи, проводить очистку и смазку контактов в разъеме.

Источник

Ремонт блока KDSS Toyota Land Cruiser Prado 150

Для повышения управляемости и устойчивости на автомобилях с высоким центром тяжести корпорацией Toyota была разработана система KDSS.

Устройство системы KDSS

Система KDSS была впервые установлена на Lexus GX470, впоследствии на Toyota Land Cruiser 200 и Toyota Land Cruiser Prado 150.
Исходя из опыта работы с автомобилями японского концерна оснащенных системой KDSS значительных нареканий в работе системы не выявлено. На автомобилях Lexus GX 470 при значительных пробегах лопались штоки переднего амортизатора KDSS, что в большей степени связано с «усталостью металла», возрастом и пробегом, а не с надежностью системы

KDSS Toyota Land Cruiser Prado 150

На автомобилях Lexus GX 460 / Toyota Land Cruiser 150 выявлен недостаток системы в виде «негерметичности» блока клапанов KDSS. Загорается ошибка по датчику давления и управляемость автомобиля снижается — система перестает работать должным образом.

Коррозия электронного разъема блока клапанов системы KDSS

Причина банальна – попадание влаги и реагентов, которые вызывают коррозию блока клапанов системы. Влага попадает из под корпуса системы управления клапанов.

Клапана системы KDSS

Для устранения данной недоработки самое правильное решение –вывести электронный разъем управления блока клапанов системы наружу, блок системы дополнительно обработать герметиком.
В случае поломки электронного разъема — его замена не составит труда, поскольку не придется разбирать блок клапанов системы

Электронный разъем выведен, загерметизирован и защищен от реагентов

Пробег автомобиля, на которым был произведен ремонт составлял 60 000 км, что вызвало удивление наших специалистов. При данной работе, благодаря опыту специалистов не производились работы по демонтажу блока системы KDSS и ее прокачка, поскольку при демонтаже блока велик риск выходя из строя трубок системы поскольку корпус выполнен из алюминиевого сплава и демонтируя трубку велика вероятность повреждения резьбового соединения.
По словам владельца, многие технические центры предлагали только замену блока стоимостью до 120 000 рублей.
