Принцип работы АКПП: почему гидромеханика считается самой надежной коробкой?

Гидромеханическая коробка-передач – наиболее распространенный вариант автоматических трансмиссий, позволяющий разгрузить водителя автомобиля от необходимости в ручном переключении передач. Главными плюсами гидромеханической АКПП считаются высокий запас прочности и простота в эксплуатации, что объясняется ее конструкционными особенностями.

Устройство и принцип работы коробки-автомат

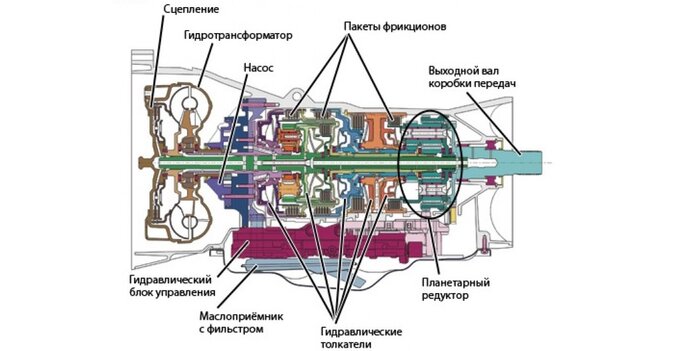

В устройство АКПП входит механическая и гидравлическая системы, а также электронный блок управления, регулирующий работу коробку. Конструкционно гидромеханическая АКПП включает:

Гидротрансформатор – агрегат, передающий усилие с двигателя на планетарный механизм АКПП. Состоит из насосного и турбированного колеса, между которыми разница давления трансмиссионной жидкости заставляет коробку повысить или понизить передаточного число планетарного редуктора.

Гидроблок – гидроклапанная плита, которая синхронизирует все клапаны и фрикционные каналы в гидравлических магистралях АКПП. Основное предназначение гидроблока – управление планетарным механизмом.

Планетарный механизм – редуктор, преобразующий давление трансмиссионного масла в полезную энергию. Конструкционно редуктор состоит из планетарных рядов с шестернями передач, которые соединены обгонной и тормозными муфтами.

Маслонасос – гидравлический компрессор, поддерживающий давление трансмиссионной жидкости внутри гидротрансформатора на требуемом уровне.

Ленточный тормоз – функциональный элемент, позволяющий заблокировать планетарный механизм во время переключения передач. Необходим для снижения ударов и пинков АКПП в момент переключения.

Обгонная муфта – механизм, стабилизирующий разницу крутящего момента между ведомым и ведущим валом. Данный элемент необходим для защиты планетарного механизма от перегрузки и предупреждения микропроскальзываний АКПП.

Фрикционные муфты – элемент передачи вращательного момента между валами за счет трения и скольжения. Фрикционные муфты обеспечивают синхронизацию планетарного механизма при работе на высоких оборотах без риска потери КПД или механической деформации его комплектующих.

Принцип действия АКПП заключается на передачи крутящего момента двигателя за счет давления на трансмиссионную жидкость через гидротрансформатор коробки на шестерни передач. Переключение передач происходит в связи с изменением давления в линейных магистралях гидроблока, что заставляет гидротрансформатор передавать момент двигателя на иной ряд передач в планетарном механизме.

Почему гидромеханика является наиболее надежным типом трансмиссии?

Принцип реализации крутящего момента в автономном режиме через трансмиссионную жидкость позволяет минимизировать влияние человеческого фактора или сторонних воздействий на работу коробки, что полностью предупреждает риск случайной деформации или поломки. Трансмиссионное масло внутри АКПП, помимо преобразования энергии, также выполняет смазывающую и охлаждающую функцию, что увеличивает надежность трансмиссии.

Износ комплектующих внутри гидромеханической коробки-автомат полностью предсказуем, что позволяет точно спрогнозировать ТО и плановую замену отработавших комплектующих. При соблюдении регламента ТО некоторые модели гидромеханические АКПП способны отходить до 300-350 000 км пробега без необходимости в капитальном ремонте – с таким показателем не сравнится ни один другой вид трансмиссии.

Источник

Какая коробка передач устанавливается на Toyota RAV 4 V поколения

Новый Toyota RAV 4 2019 года отличается от своего предшественника не только яркой внешностью, но и конструктивными особенностями. Если автомобиль 4-го поколения выглядел довольно просто и скромно, то новинка покоряет своим самобытным и немного дерзким дизайном. Также автомобиль порадовал современным интерьером, множеством опций, которые делают поездки более комфортными и безопасными. Ну и, конечно же, невозможно не отметить, что эта модель получила новую автоматическую коробку передач. Рассмотрим подробнее, какие сюрпризы приготовил водителям японский автопром.

Кузов

Автомобиль сделан на основе платформы TNGA. Она знакома поклонникам автомобилей Тойота Камри. Благодаря такому конструктивному решению машина довольно устойчива и управляема. Новый кузов Toyota RAV 4 стал более жестким, чем у предшественника.

По габаритам модель 2019 года немного отличается от предыдущей. Она стала на 5 мм короче, а в ширину выросла на 1 см. Больше всего изменилась колесная база. Производитель удлинил ее на 3 см.

Что касается внешнего вида, кузов стал более рельефным и брутальным. Новинка приобрела действительно запоминающийся дизайн. Но и это не главное.

Пристальное внимание производитель уделил распределению веса. Чтобы оптимизировать этот параметр, был смещен топливный бак, электроусилитель руля. Это сделало автомобиль более устойчивым и маневренным.

Салон

Благодаря тонким стойкам, опущенной линии капота салон стал более светлым и просторным. Передняя панель стала ниже, что также визуально увеличивает пространство. С первого взгляда отделка кажется простой и немного грубоватой, но если присмотреться, то в каждой детали чувствуется неповторимый стиль. Массивные, несколько старомодные ручки гармонично сочетаются с современной приборной панелью и большим цветным дисплеем.

Передние сиденья удобные, оснащены боковой поддержкой. В заднем ряду для ног пассажиров достаточно места. Для задних пассажиров предусмотрены регулировки сидений. Элементы управления удобно сгруппированы.

Багажник стал почти на 80 литров больше, чем у предшественника. В нем обустроены удобные ниши и кармашки для хранения мелочей.

Система безопасности

В автомобиле установлена система безопасности Safety Sence 2.0. В ней предусмотрены такие функции, как считывание разметки и дорожных знаков, автоматическое переключение на ближний свет, предупреждение о возможном столкновении, автоматическое торможение при риске наезда на человека, распознавание велосипедистов, контроль за соблюдением рядности движения.

Двигатели

Производитель планирует вовсе отказаться от дизельных моторов, поэтому в 2019 году представил только бензиновую и гибридную версии. Турбированных двигателей также не будет. Производитель делает ставку на гибридные двигатели и рассчитывает, что около 90% продаж будет приходиться именно на них.

Гибридная версия Toyota RAV 4 5 поколения удивит совершенно новым бензиновым двигателем объемом 2,5 литра A25A-FXS. Этот мотор работает в паре с электродвигателем на 88 кВт. Общая мощность такого автомобиля составляет 218 л.с.

На полноприводной версии предусмотрен отдельный электромотор для задней оси. Это позволило увеличить крутящий момент на задних колесах на целых 30% и увеличить общую мощность на 4 л.с.

Также выпускаются автомобили и с обычным бензиновым мотором объемом 2 литра. Мощность этого двигателя с комбинированным впрыском составляет 175 л.с.

Трансмиссия

Производитель порадовал своих поклонников надежной коробкой передач — вариатором Direct Shift-CVT. Рассмотрим подробнее особенности этой трансмиссии.

Кардинальное отличие этой КПП — это реальная механическая первая передача с классическими шестернями. Чем обусловлено такое конструктивное решение? Всем известно, что классический вариатор не любит езды по бездорожью, а пробуксовка может стать для него фатальной. Производитель решил уйти от этой проблемы, при этом сохранив все достоинства коробки-вариатора.

Первую передачу с зубчатым зацеплением можно использовать, чтобы выехать из грязи или сугроба, при этом не навредив коробке. КПД зубчатого зацепления намного выше, чем обычного ремня, который есть в вариаторах. Создание зубчатой передачи помогает избежать потерь энергии и снизить нагрузку на элементы трансмиссии.

Безусловно, конструкция КПП стала более сложной, увеличилось количество деталей, но это позитивно сказалось на надежности и сроке службы трансмиссии.

Также принцип работы данного вариатора мы рассматривали на Toyota Corolla

Еще один вариант трансмиссии на 5-м поколении РАВ 4 — это 8-ступенчатый автомат DirectShift-8AT. Он быстро переключает передачи и обладает впечатляющим диапазоном выходных мощностей. В прошлом поколении была доступна только 6-ступенчатая АКПП.

Данную автоматическую трансмиссию мы также рассматривали при знакомстве с Toyota Highlander III и Toyota Camry XV70, там она устанавливается с бензиновым двигателем V6 и оптимальной мощностью для российского рынка в 249 л.с.

Также существуют версии с классической 6-ступенчатой механикой. Эту коробку можно встретить на предыдущей версии.

Отличия новой Toyota RAV 4 от 4 поколения

Первое отличие — это интерьер и экстерьер. Если предыдущее поколение могло позиционироваться и как женский автомобиль, то версия 2019 года стала настолько брутальной, что вряд ли заинтересует прекрасных дам.

Toyota RAV 4 5 поколения — настоящий мужской автомобиль. Он рельефный, несколько грубоватый, но при этом невероятно дерзкий и запоминающийся.

В новой версии установлены обновленные бензиновые моторы. Они стали более мощными и экономичными. Гибридная версия также доработана, на автомобилях с полным приводом появился отдельный электромотор, вращающий задние колеса.

Вместо 6-ступенчатого автомата в 2019 году начали устанавливать 8-ступенчатую АКПП, которая позволяет снизить расход топлива и делает автомобиль более динамичным.

Новинка также радует современными системами безопасности, ярким дисплеем, объемным звуком, повышенным комфортом и дополнительными опциями для пассажиров заднего ряда.

Конкуренты

К основным конкурентам Toyota RAV 4 можно отнести Honda CR-V, Mazda CX-5, Hyundai Tucson.

Стоимость нового RAV 4 составляет 1 756 000 – 2 661 000 руб. Доступны комплектации с полным и передним приводом, бензиновыми моторами на 2 и 2,5 литра, а также гибридная версия. Среди коробок передач покупатель может выбирать межу механикой, вариатором и 8-ступенчатым автоматом.

Источник

🏁Чему отдать предпочтение: АКПП или CVT на Toyota RAV4

Производители снабжают автомобили разными видами коробок передач. Все они имеют как преимущества, так и недостатки. Поэтому нужно знать, какой трансмиссией снабжена Тойота РАВ 4: автоматом или вариатором, как определить тип КПП, что лучше выбрать. Автоматические, механические и бесступенчатые узлы внешне похожи друг на друга, что упрощает процесс взаимодействия водителя с автомобилем.

Общая информация про АКПП на Toyota RAV4

Более старые машины этой модели снабжаются 2 видами автоматических коробок — U760E и U660E, имеющими сходные конструкции, взаимозаменяемые детали. На выпущенных недавно автомобилях установлена 8-ступенчатая АКПП DirectShift-8AT. Она характеризуется расширенным диапазоном мощностей, быстрым переключением передач.

Производитель внедрил новую технологию механической обработки шестерней, специально разработанные для определенной трансмиссии накладки сцепления.

Устройство и принцип работы

Классическая АКПП представляет собой гидротрансформатор, изобретенный в начале XX в. Конструкция состоит из 3 основных узлов, выполняющих следующие функции:

Особенности вариатора

На Тойоту РАВ 4 устанавливают полно- и переднеприводные бесступенчатые коробки — K111F и K 111. Они совместимы с двигателями объемом до 2 л. Вариатор работает под управлением гидроблока с 5 соленоидами. Конструкция КПП включает:

Скорости переключаются плавно, без ступеней. Это обеспечивается разъединением и соединением шкивов и приводного ремня. При запуске двигателя срабатывает зубчатый механизм.

В дальнейшем управление передается ременному приводу. Скорости переключаются так:

Надежность и срок службы бесступенчатой коробки передач

Приводной ремень нужно заменять каждые 90 тыс. км. При агрессивном стиле езды шкивы и другие расходные элементы изнашиваются за 60-80 тыс. км пробега. При должном уходе вариаторная коробка передач способна прослужить не менее 15 лет.

Возможные поломки с автоматической и CVT коробками

При эксплуатации вариаторной КПП могут возникать такие проблемы:

Автоматическая коробка исправно работает до 1 млн км пробега. При агрессивном вождении планетарный ряд повреждается уже после 400 тыс. км. Повышенные нагрузки способствуют возникновению таких неисправностей:

Главные отличия автомата от вариатора, их преимущества и недостатки

АКПП и вариатор различаются:

Главными преимуществами АКПП считаются надежность, увеличенный рабочий ресурс, ремонтопригодность. Вариатор же обеспечивает плавное переключение передач, разгон без рывков, меньший расход топлива. Недостатками CVT считаются:

Чему лучше отдать предпочтение: советы и рекомендации

Чтобы узнать, какой тип КПП стоит выбрать, нужно протестировать обе коробки. Если водитель планирует эксплуатировать автомобиль не более 3 лет, можно остановиться на вариаторе. Это позволит сэкономить на покупке топлива. При приобретении машины для длительного пользования рекомендуется выбирать автоматическую коробку. Машина прослужит дольше.

Отзывы владельцев Toyota RAV4

Евгений, 35 лет, Краснодар

«Классические автоматические коробки передач ремонтировать проще, чем вариаторные. Большинство мастеров уже знакомы с ними, с заказом деталей не возникает проблем. Вариатор чувствителен к нагрузкам, его легко перегреть при движении по пересеченной местности. На паркетники Тойота устанавливаются классические АКПП, проблемы с которыми возникают редко. Продать такую машину проще, чем с вариатором».

Сергей, 44 года, Новосибирск

«При эксплуатации автомобилей в городских условиях разница не ощущается. Однако вариатор требует более сложного и дорогого обслуживания. Кроме того, CVT может спонтанно отказать. Восстановить его можно будет только путем дорогого ремонта. Автоматическая коробка считается более надежной».

Источник

Что такое гидромеханическая трансмиссия на тойота рав 4

Какая коробка передач устанавливается на Toyota RAV 4 V поколения

Новый Toyota RAV 4 2019 года отличается от своего предшественника не только яркой внешностью, но и конструктивными особенностями. Если автомобиль 4-го поколения выглядел довольно просто и скромно, то новинка покоряет своим самобытным и немного дерзким дизайном. Также автомобиль порадовал современным интерьером, множеством опций, которые делают поездки более комфортными и безопасными. Ну и, конечно же, невозможно не отметить, что эта модель получила новую автоматическую коробку передач. Рассмотрим подробнее, какие сюрпризы приготовил водителям японский автопром.

Кузов

Автомобиль сделан на основе платформы TNGA. Она знакома поклонникам автомобилей Тойота Камри. Благодаря такому конструктивному решению машина довольно устойчива и управляема. Новый кузов Toyota RAV 4 стал более жестким, чем у предшественника.

По габаритам модель 2019 года немного отличается от предыдущей. Она стала на 5 мм короче, а в ширину выросла на 1 см. Больше всего изменилась колесная база. Производитель удлинил ее на 3 см.

Что касается внешнего вида, кузов стал более рельефным и брутальным. Новинка приобрела действительно запоминающийся дизайн. Но и это не главное.

Пристальное внимание производитель уделил распределению веса. Чтобы оптимизировать этот параметр, был смещен топливный бак, электроусилитель руля. Это сделало автомобиль более устойчивым и маневренным.

Салон

Благодаря тонким стойкам, опущенной линии капота салон стал более светлым и просторным. Передняя панель стала ниже, что также визуально увеличивает пространство. С первого взгляда отделка кажется простой и немного грубоватой, но если присмотреться, то в каждой детали чувствуется неповторимый стиль. Массивные, несколько старомодные ручки гармонично сочетаются с современной приборной панелью и большим цветным дисплеем.

Передние сиденья удобные, оснащены боковой поддержкой. В заднем ряду для ног пассажиров достаточно места. Для задних пассажиров предусмотрены регулировки сидений. Элементы управления удобно сгруппированы.

Багажник стал почти на 80 литров больше, чем у предшественника. В нем обустроены удобные ниши и кармашки для хранения мелочей.

Система безопасности

В автомобиле установлена система безопасности Safety Sence 2.0. В ней предусмотрены такие функции, как считывание разметки и дорожных знаков, автоматическое переключение на ближний свет, предупреждение о возможном столкновении, автоматическое торможение при риске наезда на человека, распознавание велосипедистов, контроль за соблюдением рядности движения.

Двигатели

Производитель планирует вовсе отказаться от дизельных моторов, поэтому в 2019 году представил только бензиновую и гибридную версии. Турбированных двигателей также не будет. Производитель делает ставку на гибридные двигатели и рассчитывает, что около 90% продаж будет приходиться именно на них.

Гибридная версия Toyota RAV 4 5 поколения удивит совершенно новым бензиновым двигателем объемом 2,5 литра A25A-FXS. Этот мотор работает в паре с электродвигателем на 88 кВт. Общая мощность такого автомобиля составляет 218 л.с.

На полноприводной версии предусмотрен отдельный электромотор для задней оси. Это позволило увеличить крутящий момент на задних колесах на целых 30% и увеличить общую мощность на 4 л.с.

Также выпускаются автомобили и с обычным бензиновым мотором объемом 2 литра. Мощность этого двигателя с комбинированным впрыском составляет 175 л.с.

Трансмиссия

Производитель порадовал своих поклонников надежной коробкой передач — вариатором Direct Shift-CVT. Рассмотрим подробнее особенности этой трансмиссии.

Кардинальное отличие этой КПП — это реальная механическая первая передача с классическими шестернями. Чем обусловлено такое конструктивное решение? Всем известно, что классический вариатор не любит езды по бездорожью, а пробуксовка может стать для него фатальной. Производитель решил уйти от этой проблемы, при этом сохранив все достоинства коробки-вариатора.

Первую передачу с зубчатым зацеплением можно использовать, чтобы выехать из грязи или сугроба, при этом не навредив коробке. КПД зубчатого зацепления намного выше, чем обычного ремня, который есть в вариаторах. Создание зубчатой передачи помогает избежать потерь энергии и снизить нагрузку на элементы трансмиссии.

Безусловно, конструкция КПП стала более сложной, увеличилось количество деталей, но это позитивно сказалось на надежности и сроке службы трансмиссии.

Также принцип работы данного вариатора мы рассматривали на Toyota Corolla

Данную автоматическую трансмиссию мы также рассматривали при знакомстве с Toyota Highlander III и Toyota Camry XV70, там она устанавливается с бензиновым двигателем V6 и оптимальной мощностью для российского рынка в 249 л.с.

Также существуют версии с классической 6-ступенчатой механикой. Эту коробку можно встретить на предыдущей версии.

Отличия новой Toyota RAV 4 от 4 поколения

Первое отличие — это интерьер и экстерьер. Если предыдущее поколение могло позиционироваться и как женский автомобиль, то версия 2019 года стала настолько брутальной, что вряд ли заинтересует прекрасных дам.

Toyota RAV 4 5 поколения — настоящий мужской автомобиль. Он рельефный, несколько грубоватый, но при этом невероятно дерзкий и запоминающийся.

В новой версии установлены обновленные бензиновые моторы. Они стали более мощными и экономичными. Гибридная версия также доработана, на автомобилях с полным приводом появился отдельный электромотор, вращающий задние колеса.

Новинка также радует современными системами безопасности, ярким дисплеем, объемным звуком, повышенным комфортом и дополнительными опциями для пассажиров заднего ряда.

Конкуренты

К основным конкурентам Toyota RAV 4 можно отнести Honda CR-V, Mazda CX-5, Hyundai Tucson.

🏁Чему отдать предпочтение: АКПП или CVT на Toyota RAV4

Производители снабжают автомобили разными видами коробок передач. Все они имеют как преимущества, так и недостатки. Поэтому нужно знать, какой трансмиссией снабжена Тойота РАВ 4: автоматом или вариатором, как определить тип КПП, что лучше выбрать. Автоматические, механические и бесступенчатые узлы внешне похожи друг на друга, что упрощает процесс взаимодействия водителя с автомобилем.

Общая информация про АКПП на Toyota RAV4

Производитель внедрил новую технологию механической обработки шестерней, специально разработанные для определенной трансмиссии накладки сцепления.

Устройство и принцип работы

Классическая АКПП представляет собой гидротрансформатор, изобретенный в начале XX в. Конструкция состоит из 3 основных узлов, выполняющих следующие функции:

Особенности вариатора

Скорости переключаются плавно, без ступеней. Это обеспечивается разъединением и соединением шкивов и приводного ремня. При запуске двигателя срабатывает зубчатый механизм.

В дальнейшем управление передается ременному приводу. Скорости переключаются так:

Надежность и срок службы бесступенчатой коробки передач

Приводной ремень нужно заменять каждые 90 тыс. км. При агрессивном стиле езды шкивы и другие расходные элементы изнашиваются за 60-80 тыс. км пробега. При должном уходе вариаторная коробка передач способна прослужить не менее 15 лет.

Возможные поломки с автоматической и CVT коробками

При эксплуатации вариаторной КПП могут возникать такие проблемы:

Автоматическая коробка исправно работает до 1 млн км пробега. При агрессивном вождении планетарный ряд повреждается уже после 400 тыс. км. Повышенные нагрузки способствуют возникновению таких неисправностей:

Главные отличия автомата от вариатора, их преимущества и недостатки

АКПП и вариатор различаются:

Главными преимуществами АКПП считаются надежность, увеличенный рабочий ресурс, ремонтопригодность. Вариатор же обеспечивает плавное переключение передач, разгон без рывков, меньший расход топлива. Недостатками CVT считаются:

Чему лучше отдать предпочтение: советы и рекомендации

Чтобы узнать, какой тип КПП стоит выбрать, нужно протестировать обе коробки. Если водитель планирует эксплуатировать автомобиль не более 3 лет, можно остановиться на вариаторе. Это позволит сэкономить на покупке топлива. При приобретении машины для длительного пользования рекомендуется выбирать автоматическую коробку. Машина прослужит дольше.

Отзывы владельцев Toyota RAV4

Евгений, 35 лет, Краснодар

«Классические автоматические коробки передач ремонтировать проще, чем вариаторные. Большинство мастеров уже знакомы с ними, с заказом деталей не возникает проблем. Вариатор чувствителен к нагрузкам, его легко перегреть при движении по пересеченной местности. На паркетники Тойота устанавливаются классические АКПП, проблемы с которыми возникают редко. Продать такую машину проще, чем с вариатором».

Сергей, 44 года, Новосибирск

«При эксплуатации автомобилей в городских условиях разница не ощущается. Однако вариатор требует более сложного и дорогого обслуживания. Кроме того, CVT может спонтанно отказать. Восстановить его можно будет только путем дорогого ремонта. Автоматическая коробка считается более надежной».

Изучаем вариатор Рав 4

Что такое вариатор (CVT)?

Вариатор является бесступенчатым видом трансмиссии. Другое название устройства – это английская аббревиатура CVT (Continuously Variable Transmission), что переводится как постоянно изменяющаяся передача. В работе механизма наблюдается изменение передач отличное от традиционной схемы, которая предполагает последовательное переключение передач.

Работу вариатора контролирует электроника, которая отвечает за передачу тяги в автоматическом режиме. Что позволяет отнести CVT к АКПП, но есть различия. Среди них:

Несмотря на перечисленные качества Рав 4 с вариатором, следует тщательно изучить все нюансы, чтобы сделать окончательный вывод о надежности и ресурсе механизма.

Достоинства и недостатки

К преимуществам вариатора Тойота Рав 4 относятся:

При этом отмечаются и недостатки:

Бесступенчатые коробки Rav 4

На Toyota Rav 4 используются вариаторы, которые отличаются надежностью. Узнать какая именно бесступенчатая КПП стоит на вашем Rav 4 можно на информационной наклейке. Она находится на стойке водительской двери.

Для моделей с передним приводом используются CVT K310-K111, который испытывались с 2000 года. С их помощью компания Тойота пыталась навязать конкуренцию вариаторам Джатко JF011E, которые выпускались фирмой Ниссан.

Разработка бесступенчатых КПП K110-112 компанией Тойота для машин с двигателями объемом более двух литров началась в конце девяностых годов. Первый механизм К110 выпущен в серийное производство в 2000 году. В дальнейшем проходила модернизация серии, что привело к выпуску следующих моделей:

В связи с успешностью указанной серии, выпускались еще две модификации вариатора – К114, К115. Они отличались электронным и программным оснащением, которые подбирались для конкретной марки мотора.

Серия CVT K210 выпущена в 2002 году, но ей не удалось закрепиться на автомобильном рынке. Начиная с 2003 года, вышла модель бесступенчатой коробки К310, которая разработана для моторов 1.5 и 1.8. Ресурс вариатора Тойота составляет не менее двухсот тысяч километров пробега. Надежность обеспечена за счет устранения всех характерных недочетов, что позволило использовать CVT на международном рынке, в том числе на Тойота Рав 4 4 поколения.

Конструкторы Тойота добились лучших показателей надежности CVT, в сравнении с моделями фирмы Ниссан.

Этого удалось достичь за счет следующих показателей:

Слабые места, проблемы вариаторов

В работе вариатора Тойота Рав 4 могут проявиться проблемы:

Ремень и конусы – во время скольжения ремня по конусам, особенно при первичном движении, наблюдается постепенный износ насечек. Они расположены на внутренней стороне ремня и служат рабочей поверхностью, которая обеспечивает необходимый показатель сцепления с конусами. При значительном истирании насечек будет снижаться тяга автомобиля.

Степ-мотор – используется для изменения передаточного числа. работает не более шести лет. При выходе из строя степ-мотора возникает ощущение, что CVT работает в режиме одной передачи.

Подшипники – разрушение подшипников сопровождается увеличением вибрации, постороннего шума и гула бесступенчатой КПП.

Насос и клапан – неисправность образуется из-за использования некачественного или загрязненного масла. В первую очередь отмечается износ клапана, который начинает подклинивать, зависать, стучать, затем может выйти из строя насос.

Теплообменник – с течением времени отмечается снижение эффективности охлаждения масла в CVT. Это обусловлено постепенным засорением теплообменника, что также приводит к снижению коэффициента полезного действия.

Повысить надежность и отдалить ремонт вариатора Rav 4 можно своевременной заменой, поддержанием чистоты и уровня масла.

Признаки поломки CVT

Выявить приближающуюся поломку вариатора Рав 4 можно по следующим признакам:

Дерганье машины при старте или движении, даже при плавном нажатии на педаль акселератора. Этот признак говорит о зависании клапана маслонасоса.

Проявление посторонних шумов из-за поломки подшипников. На снижение их ресурса могут повлиять:

Независимо от причины, которая привела к образованию постороннего шума, для выявления поврежденного подшипника понадобится разобрать вариатор Рав 4.

Как продлить работу бесступенчатой коробки?

На деле же надежность зависит от условий и режимов эксплуатации. У одних водителей трансмиссия отрабатывает и 300 тыс. км, а у других – менее ста. Также отмечается дорогое обслуживание.

Подробно об обслуживании (замене масла и проверке уровня) CVT Toyota Rav 4 можете прочесть тут.

Для поддержания надежности и бесперебойной работы вариатора, следует придерживаться нижеперечисленных рекомендаций:

Заключение

Эксплуатация вариатора Тойота Рав 4 может быть омрачена проблемами. Многие из них обусловлены повышенной нагрузкой и несвоевременным техническим обслуживанием, что приводит к сокращению заявленного производителем ресурса. Для обеспечения надежности вариатора, также понадобится периодически контролировать уровень смазывающего материала.

Принцип работы АКПП: почему гидромеханика считается самой надежной коробкой?

Гидромеханическая коробка-передач – наиболее распространенный вариант автоматических трансмиссий, позволяющий разгрузить водителя автомобиля от необходимости в ручном переключении передач. Главными плюсами гидромеханической АКПП считаются высокий запас прочности и простота в эксплуатации, что объясняется ее конструкционными особенностями.

Устройство и принцип работы коробки-автомат

В устройство АКПП входит механическая и гидравлическая системы, а также электронный блок управления, регулирующий работу коробку. Конструкционно гидромеханическая АКПП включает:

Гидротрансформатор – агрегат, передающий усилие с двигателя на планетарный механизм АКПП. Состоит из насосного и турбированного колеса, между которыми разница давления трансмиссионной жидкости заставляет коробку повысить или понизить передаточного число планетарного редуктора.

Гидроблок – гидроклапанная плита, которая синхронизирует все клапаны и фрикционные каналы в гидравлических магистралях АКПП. Основное предназначение гидроблока – управление планетарным механизмом.

Планетарный механизм – редуктор, преобразующий давление трансмиссионного масла в полезную энергию. Конструкционно редуктор состоит из планетарных рядов с шестернями передач, которые соединены обгонной и тормозными муфтами.

Маслонасос – гидравлический компрессор, поддерживающий давление трансмиссионной жидкости внутри гидротрансформатора на требуемом уровне.

Ленточный тормоз – функциональный элемент, позволяющий заблокировать планетарный механизм во время переключения передач. Необходим для снижения ударов и пинков АКПП в момент переключения.

Обгонная муфта – механизм, стабилизирующий разницу крутящего момента между ведомым и ведущим валом. Данный элемент необходим для защиты планетарного механизма от перегрузки и предупреждения микропроскальзываний АКПП.

Фрикционные муфты – элемент передачи вращательного момента между валами за счет трения и скольжения. Фрикционные муфты обеспечивают синхронизацию планетарного механизма при работе на высоких оборотах без риска потери КПД или механической деформации его комплектующих.

Принцип действия АКПП заключается на передачи крутящего момента двигателя за счет давления на трансмиссионную жидкость через гидротрансформатор коробки на шестерни передач. Переключение передач происходит в связи с изменением давления в линейных магистралях гидроблока, что заставляет гидротрансформатор передавать момент двигателя на иной ряд передач в планетарном механизме.

Почему гидромеханика является наиболее надежным типом трансмиссии?

Принцип реализации крутящего момента в автономном режиме через трансмиссионную жидкость позволяет минимизировать влияние человеческого фактора или сторонних воздействий на работу коробки, что полностью предупреждает риск случайной деформации или поломки. Трансмиссионное масло внутри АКПП, помимо преобразования энергии, также выполняет смазывающую и охлаждающую функцию, что увеличивает надежность трансмиссии.

Износ комплектующих внутри гидромеханической коробки-автомат полностью предсказуем, что позволяет точно спрогнозировать ТО и плановую замену отработавших комплектующих. При соблюдении регламента ТО некоторые модели гидромеханические АКПП способны отходить до 300-350 000 км пробега без необходимости в капитальном ремонте – с таким показателем не сравнится ни один другой вид трансмиссии.

Новый CVT с первой передачей от «механики». Вымысел? Нет, реальность!

Вариатор RAV4 – коробка хорошая, удобная и даже менее сложная, чем классические автоматы и всевозможные роботы. Но инженеры Toyota не стоят на месте и создали новый агрегат Direct Shift CVT, который устанавливается на RAV4 последнего, 5-го поколения.

Средство столь же радикальное, сколь и простое – можно как угодно долго буксовать, двигаться на первой передаче с большой нагрузкой. Это особенно важно на бездорожье. Работает первая передача просто – включается на старте или в ситуации, когда нужен максимальный крутящий момент (передаточное число 4,262), по мере разгона с ростом скорости отключается и дальше в дело вступает наш главный герой – металлический ремень.

Другое изменение – уменьшен угол между конусами шкивов, сами шкивы стали меньше и легче, что кардинально снизило износ ремня и шкивов. Острее угол – меньше времени и движений для «смены орбиты» ремня. Вместе с более производительным и быстродействующим масляным насосом все перечисленные новшества дали не только экономичность и более резвый старт с места, но и увеличили ресурс коробки.

В итоге выходит, что наш вариатор при трогании с места теперь вроде как и не вариатор, а обычная коробка, которая вновь становится вариатором с ростом скорости. И на ходу ведёт себя как вариатор, только более импульсивный, точнее чувствующий смену режимов тяги и быстрее к ним адаптирующийся.

Спортсмены, вы и теперь будете утверждать, что вариатор медлителен, задумчив и тормозит на обгонах? Попробуйте Direct Shift CVT, он вас переубедит.

Анализируя всю историю появления коробок CVT в целом, и вариаторов на RAV4 хочется воскликнуть: «Чудеса, да и только!». Сначала инженеры научили трансмиссию работать вообще без ступеней, затем сымитировали передачи в угоду клиенту, а теперь и вовсе на первой скорости применили частичку обычной механики? Что это, шаг назад?

Ни в коем случае! Нынешний вариатор Toyota Direct Shift CVT – объединение всего лучшего, что есть в обычном автомате, механике и бесступенчатой трансмиссии. Так сказать, трансмиссионный гибрид, который сходу непросто отнести к какому бы то ни было типу. Но ведь именно такой, вобравшей всё самое совершенное и должна быть хорошая трансмиссия.

Итак, не бойтесь вариатора – у него, определённо, есть будущее!

Вариатор Rav 4: особенности, болезни и отзывы владельцев

Из статьи автовладелец новичок узнает, какой CVT стоит на Тойоте Рав 4 и как за ним нужно ухаживать, чтобы увеличить срок службы коробки передач. А опытный автовладелец откроет для себя неизвестные особенности вариатора Тойота Рав 4.

На транспортные средства Тойота Рав 4 устанавливались вариаторы от японской компании Aisin. Впервые CVT появились на этой автомашине с 2005 года. Это было уже третье поколение комфортных семейных внедорожников с бюджетной стоимостью.

До этого автомобиль ездил с автоматической четырехступенчатой коробкой передач и на механике. После установки на него первой вариаторной трансмиссии он стал более послушным. Автовладельцы заметили меньше провалов во время переключения скоростей при разгоне.

Внимание! Единственным минусом стала нестабильность в сроке службы вариатора. В чьих-то руках он мог прослужить 300 000 километров, а в других не проходил и ста тысяч, требуя капитального ремонта, а то и полного восстановления. Хотя производителем указывается срок службы в 200 000 км пробега. Другой отрицательной стороной стала высокая цена обслуживания коробки в сервис-центрах.

Модификация CVT

Модель вариаторной коробки на ТС Тойота Рав 4 – K 111. В Европу она попала в 2009 году. Хотя модификация K111F выпускается компанией Aisin c 2004 года. Разработана она для переднеприводных и полноприводных автомобилей.

Устанавливается на транспортные средства с объемом мотора не более 2 литров. Передает крутящий момент до 200 Нм.

Эти модификации не поддерживают шаговый двигатель. Коробкой полностью управляет гидроблок, который имеет пять соленоидов.

Как работает CVT Toyota Rav 4

Главный принцип работы коробки – это бесступенчатое переключение скоростей во время движения. Происходит за счет соединяющихся, разъединяющихся друг с другом шкивов и ремня. CVT Тойоты Рав 4 с 2011 года имеют клиноременной привод.

Процесс переключения скоростей происходит следующим образом:

Внимание! Устройство вариатора на Тойоте Рав 4 2019 года содержит бесконечное количество виртуальных передач.

Виртуальные передачи нужны для того, чтобы специально создавать эффект понижения или повышения скоростей. А транспортное средство Рав 4 в любом поколении содержит шесть виртуальных передач.

Правила эксплуатации ТС с вариатором

Чтобы не испытывать проблем с CVT и не ставить его на капитальный ремонт после пройденных 100 тысяч километров, опытные автовладельцы рекомендуют следовать регламенту. Он немного отличается от регламента производителей, так как разработан специально для российских условий.

Автовладелец не должен буксировать транспортное средство, которое не может двигаться самостоятельно на тросе. Это приведет к повреждению механических деталей, срыву ремня в вариаторе. Рекомендуется вызвать эвакуатор.

Тойота Рав 4 и коробка передач вариатор не терпят резких стартов, пробуксовок.

Внимание! Ремень заменяется после пробега в 90 тысяч километров. Если автовладелец купил подержанное авто, то рекомендуется провести замену масла, фильтра и ремня. Если автолюбитель не знает, как это сделать самостоятельно, то лучше обратиться в сервис-центр.

Для смены смазки рекомендуется использовать только оригинальное масло от Тойота для CVT под названием «Toyota CVT Fluid TC\FE». Так как оно содержит специальные присадки, которые соединяют шкив и ремень в единое целое и не дают ему срываться при высоких нагрузках. При полной замене потребуется до 8,7 литра смазки.

При смене фильтрующего устройства, эксперты советуют покупать только оригинал. Это Estima\rav 4 под каталожным номером 348010B. Так как эта модификация разработана только под собственный фильтр и поддон. Другие аналоги она не поддерживает.

Сам фильтр идет с устройством тонкой очистки. Это помогает задерживать не только крупные продукты износа вариаторной коробки, но и металлическую пыль, которая может оседать на золотниках и соленоидах. А это приводит к выходу из строя этих комплектующих.

Поломки CVT на Rav 4

Несмотря на простую конструкцию, вариатор часто ломается. Это происходит в силу того, что автовладелец просто не следит за автомобилем и коробкой передач. CVT не любит:

Внимание! CVT K111 отличаются некоторой заторможенностью в отличие от коробок передач японской компании Джатко на Ниссанах. Это происходит потому, что производители уменьшили режимы разгона, чтобы сохранить ремень и шкивы в целости и сохранности на протяжении всего срока службы.

Другие проблемы коробки:

А также некоторые другие, которые происходят строго по вине автовладельца. Так как эти автомобили приспособлены для городского типа езды и легкого внедорожья. Грунтовых дорог, заснеженных троп, где нужно буксовать, чтобы выехать они не любят. В результате перегреваются и быстро выходят из строя.

Эксперты не рекомендуют на автобане набирать высокую скорость и ехать на ней в течение двадцати минут. Это приведет к перегреву, истиранию коленчатого вала.

Как происходит замена коробки

Заменить вариатор у Рав 4 могут опытные механики в сервис-центре. Процедура проводится следующим образом:

Только после всех этих шагов, автовладельцу отдается автомобиль с новым вариатором.

Смена масла в трансмиссии

Частичную замену трансмиссионной жидкости автовладелец сможет выполнить самостоятельно. Далее инструкция от экспертов механиков по смене смазывающего средства для новичков. Обязательно понадобятся:

Таким образом меняется смазка трансмиссии от Тойота Рав 4.

Преимущества и недостатки вариаторной коробки

Положительные стороны трансмиссии заключаются в следующих параметрах:

Но есть и отрицательные стороны вариаторной трансмиссии:

Несмотря на минусы, многие автовладельцы предпочитают внедорожник Рав 4 с вариаторной траснмиссией.

Модификации вариаторов для разных стран

Модельный ряд трансмиссии для разных стран имел буквенное различие и выпускался под определенные объемы двигателей. Более подробно можно узнать в таблице.

Перечисленные модификации CVT взаимозаменямые.

Внимание! Этот тип вариаторов не имеет фильтры для дополнительной очистки в гидроблоке. Ходят слухи у новичков автовладельцев о тонкой очистке через гидроблок. На самом деле кто-то когда-то попутал модели К 311 и К 312 с К 111 и К 112. Оттуда и пошло разногласие.

Отзывы о Тойота Рав 4 на CVT

Чоботар Виктор Васильевич, 36 лет, г. Саранск

Купил Рав 4 на вариаторе три года назад. Не согласен с теми, кто говорит, что коробка долго не выдержит и сломается. Если за ней ухаживать и вовремя менять масло и фильтрующее устройство, то она проходит без капитального ремонта более 300 000 километров. Как, например, моя ласточка.

Калмыков Кирилл Васильевич, 25 лет, г. Рубцовск

Рав 4 приобрел 7 лет назад. Накатал за это время двести тысяч. Заменил только ремень пару раз, масло раза четыре. Конечно, загонял авто в сервис-центр для профилактики. Там сказали, что коробка выглядит как новенькая. А вообще удобный автомобиль для семейного отдыха.

Семенкин Михаил Витальевич, 30 лет, г. Чебоксары

Давно езжу на Тойоте рав 4. С семьей выезжаем на пикники, катаюсь по работе. Приятная машина и легкое управление. Разгон набирает довольно быстро без толчков и рывков. Мне очень нравится. Пару раз был на ТО. Пока не приходилось восстанавливать вариатор или отдавать на капитальный ремонт. Надеюсь, проживет до тех пор, пока не захочу купить новую машину. Но и эта мне очень нравится.

Еще отзывы о Рав 4 читать здесь.

Заключение

Как видно из отзывов пользователей машиной модификация К 111 вариатора у тойоты рав 4 славится долгим сроком службы, несмотря на отрицательные стороны конструкции. Правильный уход и ежегодное техническое обслуживание помогут транспортному средству с CVT прослужить его владельцу очень долго.

Описание вариатора на Toyota RAV4: ресурс, устройство и эксплуатация коробки

Из-за того что CVT появились недавно и найти специалистов для их ремонта проблематично, считается, что такой агрегат не слишком надежен. В этой статье мы расскажем, какой ресурс вариатора Тойота Рав 4 и что необходимо учитывать при его эксплуатации, чтобы не допустить преждевременной поломки.

Устройство и принцип работы

Вариаторная КПП является единственным видом агрегатов, которые позволяют бесступенчато менять передаточное число между трансмиссией и силовым агрегатом. Транспортное средство набирает скорость, при этом не увеличивая обороты двигателя.

Вариаторная КПП Тойоты

В качестве сцепления в коробках передач Тойота Рав 4 2014, 2015, 2016, 2021 года выпуска используется гидротрансформаторное устройство. Этот узел обладает большими габаритами и весом. Его наличие в конструкции позволяет обеспечить плавное трогание автомобиля с места и исключить рывки при ускорении. Благодаря использованию гидротрансформаторного устройства транспортное средство быстрее переключается с низкой передачи на более высокую, если водитель резко нажмет на педаль газа. Чтобы машина могла двигаться назад, в трансмиссии используется планетарная передача.

Работа вариаторной трансмиссии контролируется управляющей системой, которая включает в себя центральный процессор, контроллер, а также узел управления валами. На управляющий модуль поступает информация о скорости движения машины, оборотах силового агрегата, а также положении педали газа. В соответствии с этими данными центральный процессор выбирает передаточное отношение для определенного режима езды. Если информация о вращении первичного и вторичного шкивов не совпадает, то управляющий модуль подает команду гидросистеме о необходимости изменения размеров валов. Величина рабочего давления в системе обеспечивается насосным устройством. Этот же узел выполняет смазку внутренних деталей коробки передач.

Подробнее о принципе действия вариаторной трансмиссии вы можете узнать из видео, снятого каналом Toyota Russia.

Параметр давления в системе обычно определяется не оборотами силового агрегата, а поддерживается пропорциональным развивающемуся крутящему моменту. С увеличением этого показателя сильнее сжимаются диски, что позволяет предотвратить проскальзывание ремешка. Величина давления, которая образуется насосным устройством, определяет быстродействие вариаторной коробки передач. Чем больше будет этот параметр, тем быстрее поменяется передаточное число. Для смазки внутренних деталей и компонентов используется специальное смазочное вещество, предназначенное для вариаторов Тойота Рав 4 и выпускающееся производителем автомобиля.

Срок службы

Теперь разберем, сколько в среднем ходят бесступенчатые коробки передач. По отзывам владельцев, агрегат надежный и в среднем служит около 100-150 тысяч километров пробега, при этом не доставляя неудобств автомобилисту. Только после этого интервала возможны первые сбои в работе коробки передач.

Основные неисправности

Проблемы в работе трансмиссии не всегда проявляются постепенно. Поэтому если сломался вариатор, это может быстро привести к невозможности управления машиной.

Ремонт вариатора

Какие неполадки характерны для CVT и как отремонтировать коробку в машине с двигателем 2 литра или другим объемом:

Особенно опасно повреждение фланца дифференциала. Привод так называемой раздаточной трансмиссии проходит через фланец на корпусе дифференциала. Этот элемент обладает тонкими стенками и на практике часто происходили проблемы, когда деталь лопалась из-за работы в условиях постоянных высоких нагрузок. Это приводит к утечке смазочной жидкости. Если своевременно ее не обнаружить и не решить, то трансмиссионная жидкость может полностью слиться из коробки. Кроме того, фланец покрошится в системе и его осколки попадут на шестеренки коробки передач, что приведет к повреждению деталей трансмиссии. Сложность ремонта заключается в том, что дифференциалы для вариаторных КПП нельзя найти в продаже.

У автовладельца есть вариант приобрести новый в сборе узел, который будет стоить более 15 тысяч долларов. Проблему можно решить путем установки контрактного вариатора, но и такой агрегат найти в продаже проблематично. Причем стоимость такого агрегата будет достаточно высокой. Оптимально решить проблему можно на этапе утечки масла и трещины. В таком случае поверх поврежденного фланца надо напрессовать любую подходяющую по размерам стягивающую втулку и удалить следы утечки. Но учтите, что дать точных гарантий по поводу долговечности такого решения нельзя. Обычно после таких манипуляций автовладельцы стараются как можно быстрее продать транспортное средство.

Каналом АКПП Технология ремонта опубликован ролик, в котором показан процесс ремонта трансмиссии Рав 4 при оборванном ремне.

Правила эксплуатации и обслуживания

Какие нюансы следует учесть, чтобы не снизить ресурс вариатора Тойота Рав 4 :

Канал АКПП Технология ремонта предоставил ролик, автор которого рассказал о том, какие нюансы учитывать при эксплуатации, чтобы увеличить срок службы вариаторной коробки передач.

Плюсы и минусы

Чтобы понять, что лучше — вариатор или автомат, необходимо разобраться с плюсами и минусами трансмиссий CVT.

Видео «Как произвести замену масла в вариаторной трансмиссии Рав 4?»

Пользователь Андрей Флорида в своем ролике подробно рассказал и показал, как выполняется смена смазочной жидкости в коробке передач CVT автомобиля Toyota Rav 4.

Источник
