004. Замена Gateway.

гетвей что это такое простыми словами. Смотреть фото гетвей что это такое простыми словами. Смотреть картинку гетвей что это такое простыми словами. Картинка про гетвей что это такое простыми словами. Фото гетвей что это такое простыми словами

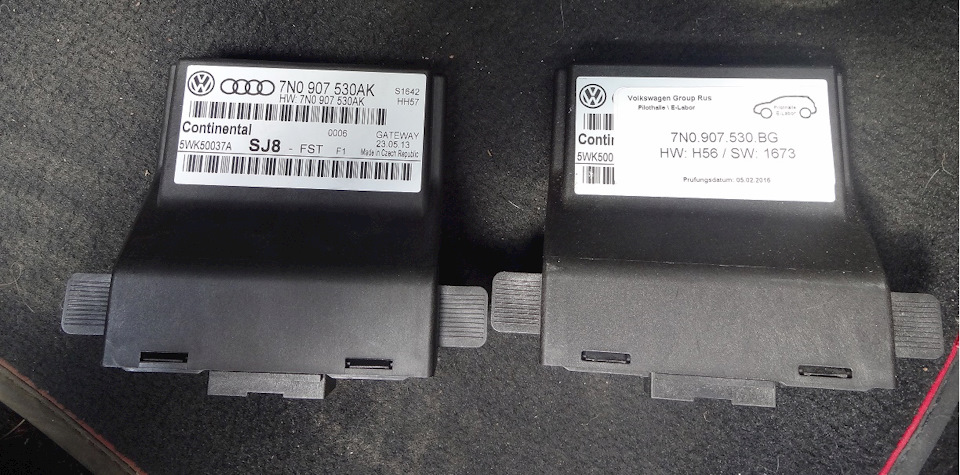

Планирую поставить в Сыр систему прямого измерения давления в колесах – RDKS. Для работы RDKS нужен гетвей с поддержкой расширенной шиной CAN-EXT и приборка highline или premium. Приборка highline стоит с завода, а вот гетвей стоит самый простой 7N0 907 530 AK c прошивкой 7N0 907 530 AK без CAN-EXT. Пришлось приобрести гейт 7N0 907 530 AN с прошивкой 7N0 907 530 BG, который имеет максимальную поддержку оборудования.

гетвей что это такое простыми словами. Смотреть фото гетвей что это такое простыми словами. Смотреть картинку гетвей что это такое простыми словами. Картинка про гетвей что это такое простыми словами. Фото гетвей что это такое простыми словами

Все делал сам, замена гетвея проходит в три этапа: 1) сохранение кодировки и списка оборудования со старого гетвея при помощи шнурка (в моем случае ВАСЯ диагност); 2) установка нового гетвея; 3) кодирование нового гетвея.
1) Итак для начала цепляемся шнурком к авто, заходим в 19 блок, Список оборудования и переписываем непосредственно оборудование, там, где стоят галки. Далее записываем кодировку гетвея. Можно пропустить перепись если ранее сохраняли логи работы шнурка, список оборудования и кодировка гетвея есть в логах (ВАСЯ диагност, про другие шнурки не в курсе).

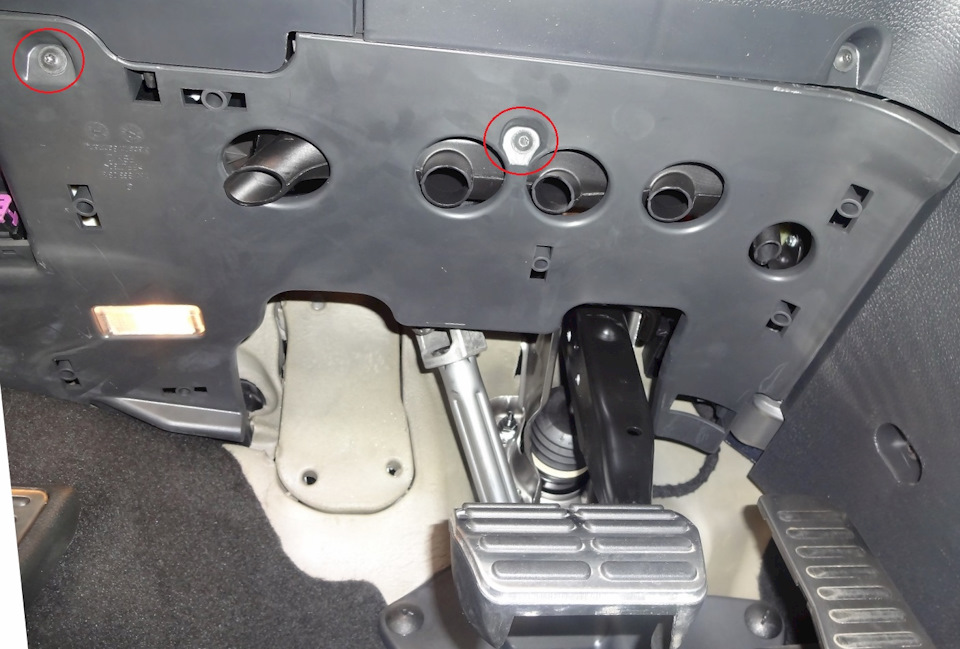

2) Аккумулятор я не отключал, зажигание выключено. Для большего пространства отодвигаем сиденье макс. назад и садимся на порог. Чтобы добраться до гетвея нужно снять накладку под рулевой колонкой. Снимается элементарно – нужно открутить 2 винта.

гетвей что это такое простыми словами. Смотреть фото гетвей что это такое простыми словами. Смотреть картинку гетвей что это такое простыми словами. Картинка про гетвей что это такое простыми словами. Фото гетвей что это такое простыми словами

гетвей что это такое простыми словами. Смотреть фото гетвей что это такое простыми словами. Смотреть картинку гетвей что это такое простыми словами. Картинка про гетвей что это такое простыми словами. Фото гетвей что это такое простыми словами

Накладку нужно аккуратно свесить чтобы не повредить провода, которые приходят к разъему диагностического интерфейса. Далее подлезть руками и по одному отжать фиксаторы гетвея, их два, титаническое усилие прилагать не нужно, без фанатизма, все легко снимается. Вывешиваем гетвей и вынимаем из него разъем. (Мне было удобнее так, у кого-то получается вынуть разъем, до снятия гетвея.) Вставляем разъем в новый гетвей и ставим его на место.

Источник

Установка нового Гетвейя

гетвей что это такое простыми словами. Смотреть фото гетвей что это такое простыми словами. Смотреть картинку гетвей что это такое простыми словами. Картинка про гетвей что это такое простыми словами. Фото гетвей что это такое простыми словами

По просьбам решил наваять подробную инструкцию о замене гетвей.
Для начала нам понадобится бук с кабелем ВАСЯ или VCDS (версии не ниже 11.11)
ВНИМАНИЕ! Не торопитесь сразу засунуть новый блок в тачку!
Сначала перепишите так называемый «инсталл лист», для этого входим в Блок 19 (CAN-Gateway), тыкаем кнопку «Installation list» (список установленного оборудования), смотрим где стоят галочки и переписываем, желательно с названиями блоков, так как номера блоков могут отличаться (например у меня в старом был блок 00-steering angle sensor, а в новом гетвее он под номером 04).
Переписали?! Сохраняем!
Вот теперь можно приступать к разборке и замене блока, все довольно просто, снимаем пластик над педалями и хитро изогнув руку, лезем в недра подторпедного пространства, для наглядности я сфотал свой гетвей, пока у меня был разобран салон.

гетвей что это такое простыми словами. Смотреть фото гетвей что это такое простыми словами. Смотреть картинку гетвей что это такое простыми словами. Картинка про гетвей что это такое простыми словами. Фото гетвей что это такое простыми словами

Отключаем старый, подключаем новый, устанавливаем на место, собираем то что открутили. (ВНИМАНИЕ! Все манипуляции с отключением\подключением нового блока производить только с выключенным зажиганием и вытащенным ключом из замка зажигания, для пущей безопасности можно скинуть клемму с акб, но я не скидывал)
Далее опять берем бук с кабелем и идем в Блок 19 (CAN-Gateway), тыкаем кнопку «Installation list» (список установленного оборудования), ставим галочки соответственно сохраненному ранее списку, если что-то добавили, то соответственно добавляем блок, обязательно нажимаем кнопку «Save coding» (Сохранить кодировку)

гетвей что это такое простыми словами. Смотреть фото гетвей что это такое простыми словами. Смотреть картинку гетвей что это такое простыми словами. Картинка про гетвей что это такое простыми словами. Фото гетвей что это такое простыми словами

гетвей что это такое простыми словами. Смотреть фото гетвей что это такое простыми словами. Смотреть картинку гетвей что это такое простыми словами. Картинка про гетвей что это такое простыми словами. Фото гетвей что это такое простыми словами

(у меня не было добавленных блоков и список остался прежний).
Самое последнее действие, проверяем все блоки на ошибки, для начала наш новый гетвей, если все галочки поставили правильно, тогда ошибки из блока гетвей должны стереться, если же нет, то будет висеть не стираемая ошибка о неправильной кодировке блока гетвей, ну и нужно будет практически во всех блоках подтереть ошибки связанные с отсутствием связи с гетвей. Готово! Радуемся и пляшем!

Источник

Замена гейтвея (межсетевой интерфейс)

гетвей что это такое простыми словами. Смотреть фото гетвей что это такое простыми словами. Смотреть картинку гетвей что это такое простыми словами. Картинка про гетвей что это такое простыми словами. Фото гетвей что это такое простыми словами

Сегодня я расскажу о примере замены гейтвея, он же межсетевой интерфейс, он же шлюз, он же диагностический интерфейс. Сложного ничего нет, мне понадобился только компьютер с Васей диагностом. Все остальное было сделано руками с ловкими пальцами ))). В примере участвует гольф 6, но принцип везде одинаковый. Процедура занимает около 20-30 минут.

Для начала фото самого гейта, на который будем производить замену

гетвей что это такое простыми словами. Смотреть фото гетвей что это такое простыми словами. Смотреть картинку гетвей что это такое простыми словами. Картинка про гетвей что это такое простыми словами. Фото гетвей что это такое простыми словами

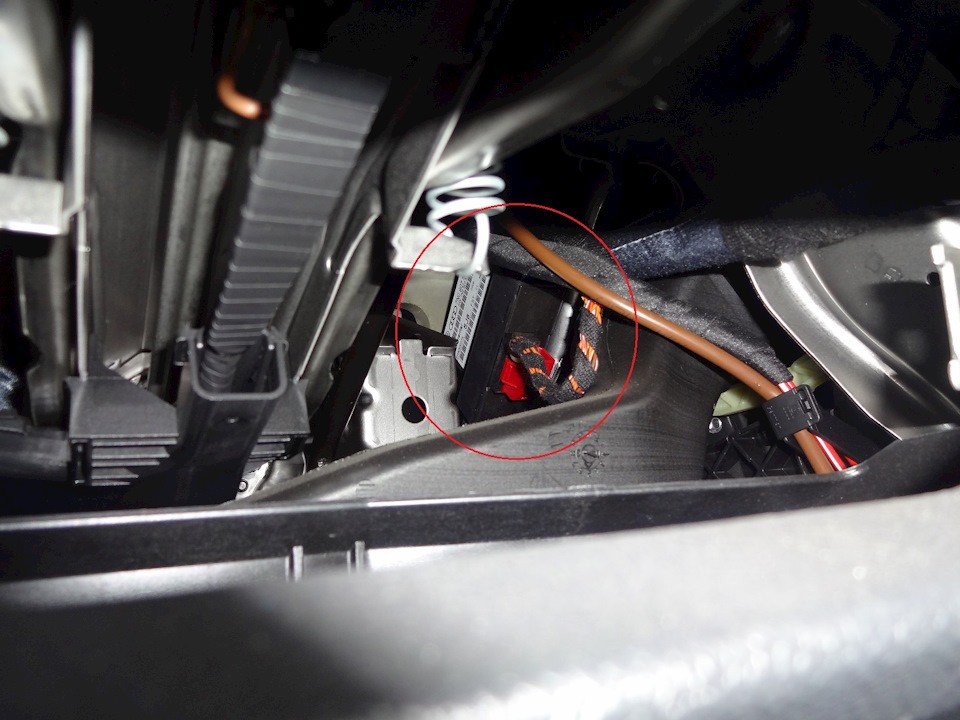

Месторасположение гейта в машине — под рулевой колонкой справа, там где видна красная фишка с пучком проводов.

гетвей что это такое простыми словами. Смотреть фото гетвей что это такое простыми словами. Смотреть картинку гетвей что это такое простыми словами. Картинка про гетвей что это такое простыми словами. Фото гетвей что это такое простыми словами

гетвей что это такое простыми словами. Смотреть фото гетвей что это такое простыми словами. Смотреть картинку гетвей что это такое простыми словами. Картинка про гетвей что это такое простыми словами. Фото гетвей что это такое простыми словами

Для начала нужно снять данные со старого гейта через диагностическую программу, я использовал Васю.

гетвей что это такое простыми словами. Смотреть фото гетвей что это такое простыми словами. Смотреть картинку гетвей что это такое простыми словами. Картинка про гетвей что это такое простыми словами. Фото гетвей что это такое простыми словами

гетвей что это такое простыми словами. Смотреть фото гетвей что это такое простыми словами. Смотреть картинку гетвей что это такое простыми словами. Картинка про гетвей что это такое простыми словами. Фото гетвей что это такое простыми словами

Списываем на бумажку текущую кодировку

гетвей что это такое простыми словами. Смотреть фото гетвей что это такое простыми словами. Смотреть картинку гетвей что это такое простыми словами. Картинка про гетвей что это такое простыми словами. Фото гетвей что это такое простыми словами

Далее заходим в список оборудования

гетвей что это такое простыми словами. Смотреть фото гетвей что это такое простыми словами. Смотреть картинку гетвей что это такое простыми словами. Картинка про гетвей что это такое простыми словами. Фото гетвей что это такое простыми словами

и списываем все те блоки, что у нас установлены (отмечены галочками)

гетвей что это такое простыми словами. Смотреть фото гетвей что это такое простыми словами. Смотреть картинку гетвей что это такое простыми словами. Картинка про гетвей что это такое простыми словами. Фото гетвей что это такое простыми словами

гетвей что это такое простыми словами. Смотреть фото гетвей что это такое простыми словами. Смотреть картинку гетвей что это такое простыми словами. Картинка про гетвей что это такое простыми словами. Фото гетвей что это такое простыми словами

Теперь нужно заменить сам гейт, АКБ можно не отсоединять. Для удобства выдвигаем максимально на себя и вверх рулевую колонку, сам гейт фиксируется на 2-х защелках. Фото из Эльзы по замене

гетвей что это такое простыми словами. Смотреть фото гетвей что это такое простыми словами. Смотреть картинку гетвей что это такое простыми словами. Картинка про гетвей что это такое простыми словами. Фото гетвей что это такое простыми словами

Я подлез одной рукой из дырки под рулевой колонкой и второй со стороны педалей. Защелки сжимаются достаточно легко, фишка тоже вынимается без проблем. Вынимаем гейт вниз к педалям и устанавливаем новый. Теперь подключаем комп и кодируем новый гейт по ранее сохраненным настройкам.

гетвей что это такое простыми словами. Смотреть фото гетвей что это такое простыми словами. Смотреть картинку гетвей что это такое простыми словами. Картинка про гетвей что это такое простыми словами. Фото гетвей что это такое простыми словами

Сбрасываем ошибки и проверяем

гетвей что это такое простыми словами. Смотреть фото гетвей что это такое простыми словами. Смотреть картинку гетвей что это такое простыми словами. Картинка про гетвей что это такое простыми словами. Фото гетвей что это такое простыми словами

зы. не забывайте заглядывать в мой блог, где бывает тоже что-то интересное

гетвей что это такое простыми словами. Смотреть фото гетвей что это такое простыми словами. Смотреть картинку гетвей что это такое простыми словами. Картинка про гетвей что это такое простыми словами. Фото гетвей что это такое простыми словами

Volkswagen Golf 2011, двигатель бензиновый 1.6 л., 102 л. с., передний привод, механическая коробка передач — электроника

Машины в продаже

Комментарии 69

гетвей что это такое простыми словами. Смотреть фото гетвей что это такое простыми словами. Смотреть картинку гетвей что это такое простыми словами. Картинка про гетвей что это такое простыми словами. Фото гетвей что это такое простыми словами

Доброго времени суток.

Решил тоже заменить в своем Golf 6 головное устройство на новое, но наткнулся на проблемы с аккумулятором, вслед за ГУ приобрел Gateway 7N0 907 530BG в надежде, что все подойдет.

Сегодня же пришло время все установить и перепрограммировать.

Решил делать все по данной статье, когда снял свой старый gateway, заметил что что он начинается 1K 2008 года, но подумал что они все взаимозаменяемые.
Но когда дело дошло до последнего шага, VCDs отказалась сохранять кодировку со старого Gateway. На старом gateway код кодировки был гораздо длиннее.

Начал гуглить дальше и натолкнулся, на то, что 7N это для VW Sharan.

После очередных неудачных попыток, пришлось ставить старый gateway обратно, и соотвественно ГУ тоже.

гетвей что это такое простыми словами. Смотреть фото гетвей что это такое простыми словами. Смотреть картинку гетвей что это такое простыми словами. Картинка про гетвей что это такое простыми словами. Фото гетвей что это такое простыми словами

гетвей что это такое простыми словами. Смотреть фото гетвей что это такое простыми словами. Смотреть картинку гетвей что это такое простыми словами. Картинка про гетвей что это такое простыми словами. Фото гетвей что это такое простыми словами

все просто — в старом гейте оборудование в длинной кодировке, в новом в списке оборудования. Запиши номера блоков из старого гейта и вручную укажи в новом, еще нужно вписать короткую кодировку в новом гейте. Если не справишься, то могу удаленно помочь закодировать

гетвей что это такое простыми словами. Смотреть фото гетвей что это такое простыми словами. Смотреть картинку гетвей что это такое простыми словами. Картинка про гетвей что это такое простыми словами. Фото гетвей что это такое простыми словами

А где находится код короткой кодировки в старом гейте?

PS За ранее прошу прощение, если вопрос глупый.

Источник

Gateway Q

гетвей что это такое простыми словами. Смотреть фото гетвей что это такое простыми словами. Смотреть картинку гетвей что это такое простыми словами. Картинка про гетвей что это такое простыми словами. Фото гетвей что это такое простыми словами

Ура! Наконец-то я подружил свою приборку и магнитолу с машиной.

гетвей что это такое простыми словами. Смотреть фото гетвей что это такое простыми словами. Смотреть картинку гетвей что это такое простыми словами. Картинка про гетвей что это такое простыми словами. Фото гетвей что это такое простыми словами

Что такое Gateway?
Это шлюз CAN (Controller-Area-Network) — шин автомобиля, посредством которого разное оборудование общается между собой. Passat в частности имеет насколько таких шин (отдельно на двигатель, на блоки комфорта и т.д.).

У меня стоял гейт C, я поменял на Q. Грубоговоря новый гейт имеет бОльшую пропускную способность, может передавать больше информации за единицу времени.

Зачем менять? Что это даёт?
В моём случае, когда была установлена приборная панель и магнитола от рестайлового пассата, они не до конца понимали где очутились. Часть информации была недоступна, что-то работало некорректно банально из-за того, что они передавали информацию не так как этого ожидала машина (Чаще передавали пакеты, или пакеты были большего объема; я точно не знаю но факт в том, что они как-бы говорили на разных, пускай и очен похожих языках).

Это выливалось в различного рода проблемы:
1) На руле не было информации про магнитолу, я мог регулировать только громкость, но не менять треки и смотреть информацию.
2) Блок #17 (это приборка) был банально недоступен, я не мог до конца адаптировать приборку под машину
3) Разряд аккумулятора. Магнитола не засыпала, даже когда вынимаешь ключи. На самом деле магнитолой можно пользоваться и без ключей в обычном режиме, но как только вы её отключаете, она полностью засыпает и не просаживает аккум.

До того как всё начать, нужно запомнить настройки старого блока Gateway. Этот парень должен знать про всё установленное в машине оборудование, иначе обрежете себе комплектацию, в лучшем случае 🙂
