Что такое генератор водорода и как его сделать своими руками
Водород – почти идеальное топливо для нашей планеты. Проблема лишь в том, что встречается он на планете только в сочетании с другими веществами. В чистом виде водорода на Земле – лишь 0,00005%. В связи с этим весьма актуален вопрос конструирования водородных генераторов. Не стоит забывать, что водород – нескончаемый источник энергии, практически находящийся у нас под ногами.
Устройство и принцип работы генератора водорода
Как это работает
Классический аппарат для выработки водорода включает в себя трубку небольшого диаметра, зачастую — с круглым сечением. Под ней расположены спецячейки с электролитом. Сами частицы алюминия располагаются в нижнем сосуде. Электролит в данном случае подходит только щелочного типа. Над подающим насосом установлен резервуар, где собирается конденсат. В некоторых моделях применяется 2 насоса. Температура контролируется прямо в ячейках.
Генератор получает газ из воды. Ее качество напрямую влияет на количество примесей в готовом продукте. Так, если в генератор попадает вода с высокой концентрацией посторонних ионов, то ей сперва предстоит пройти через деионизационный фильтр.
Вот как происходит процесс получения газа:
Метод электролиза
Как уже упоминалось выше, в мире практически нет таких же неиссякаемых энергоисточников, как водород. Не следует забывать, что Мировой океан на 2/3 состоит из этого элемента, а во всей Вселенной H2 на пару с гелием занимает наибольший объем. Но чтобы получить чистый водород, нужно расщепить воду на частицы, а сделать это не очень просто.
Ученые после многолетних ухищрений изобрели метод электролиза. Этот метод основывается на помещении в воду на близком расстоянии друг от друга двух пластин из металла, которые подсоединены к источнику большого напряжения. Далее подается питание – и большой электропотенциал фактически разрывает молекулу воды на компоненты, в результате чего высвобождается 2 атома водорода (HH) и 1 — кислорода (O).
Данный газ (HHO) был назван в честь ученого австралийского ученого Юлла Брауна, который в 1974 году запатентовал создание электролизера.
Топливная ячейка Стенли Мейера
Ученый из США Стенли Мейер изобрел такую установку, которая использовала не сильный электропотенциал, а токи определенной частоты. Молекула воды раскачивается в такт изменяющимся электрическим импульсам и входит в резонанс. Постепенно он набирает мощность, которой хватает для разделения молекулы на составляющие. Для такого воздействия нужны в десятки раз меньшие токи, чем для функционирования стандартного электролизного агрегата.
Преимущества газа Брауна как источника энергии
Область использования генератора водорода
H2 — это современный энергоноситель, который активно используется во многих промышленных сферах. Вот лишь некоторые:
Кроме того, HHO стал весьма полезен и в быту, правда, с оговорками. Прежде всего, его используют для автономных систем отопления. Кроме того, газ Брауна добавляют в бензин, пытаясь обмануть двигатель и сэкономить на топливе.
В обоих случаях есть свои особенности. Так, при организации домашнего обогрева нужно учесть, что температура горения HHO на порядок выше, чем у метана. В связи с этим необходимо приобрести специальный недешевый котел с термостойким соплом. В противном случае, владелец и его дом будут в немалой опасности.
Что касается применения генератора в машине, то порой система может сработать – если её сконструировали верно. Но идеальные параметры или коэффициент прироста мощности найти практически нереально. Кроме того, не совсем понятно, насколько снизится срок службы двигателя, а уж его замена влетит «в копеечку».
Что необходимо для изготовления топливной ячейки дома
Создание водородного агрегата дома – задача не из легких. Нужно вооружиться не только рядом инструментов, но и соответствующими знаниями, а также схемами.
Проектирование водородного генератора: схемы и чертежи
Устройство состоит из реактора с установленными электродами, ШИМ-генератора для питания, водяного затвора, проводов и шлангов, соединяющих конструкцию. На сегодняшний день известны несколько схем электролизеров, где в качестве электродов применяются пластины или трубки.
Также популярностью пользуются аппараты сухого электролиза. В отличие от классического варианта, в этом агрегате не пластины помещаются в ёмкость с жидкостью, а сама вода направляется в щель между плоскими электродами.
Генератор водорода высокой чистоты
Водород используется в качестве газа-носителя при проведении хроматографических исследований. Для постоянного питания лабораторного оборудования необходимо либо подключать баллоны с H2 под давлением, либо генератор водорода. Второй вариант предпочтительнее по нескольким причинам, и все они будут рассмотрены в этой статье наряду с другими темами:
Преимущества генераторов водорода
Использование баллонного H2 приводит к повышению стоимости производственного цикла: компания вынуждена постоянно закупать и доставлять газ, из-за чего весь процесс работы ставится в зависимость от регулярности поставок. Кроме того, хранение баллонов под давлением — это всегда повышенный риск утечки, взрывов и пожаров.
Установка генератора водорода позволяет получать нужное количество вещества высокой степени очистки (до 99,999%). В результате предприятие оптимизирует структуру расходов, добиваясь при этом постоянного и равномерного проведения хроматографических исследований. Обеспечиваются и дополнительные преимущества:
Принцип работы оборудования
Генератор водорода, купить который может любая компания или лаборатория, получает газ из дистиллята. Причем его качество влияет на процентное содержание примесей в готовом продукте. Если в генератор чистого водорода поступает вода с высокой концентрацией посторонних ионов, она несколько раз проходит через деионизационный фильтр и только потом попадает в электролизер. Последующие этапы получения H2 выглядят следующим образом:
По этому принципу работает любой водородный генератор, купить который предлагают современные производители. Технические параметры зависят от модели.
Особенности и возможности генераторов водорода
Главное требование к прибору — качество получаемого вещества. Генератор водорода, купить который предлагает НПФ «Мета-хром», производит H2 высшей категории, соответствующий ГОСТу. То есть он может использоваться в качестве источника газа-носителя для питания высокоточного лабораторного оборудования. Это актуальное решение, если потребителю по каким-либо причинам недоступен гелий: например, в случаях работы прибора с детектором по теплопроводности.
Современное оборудование полностью автоматизировано за счет наличия большого количества датчиков, контролирующих все этапы получения газа. В свою очередь датчиками управляет микропроцессор. Он позволяет оператору задавать нужные режимы работы с помощью клавиатуры. Генератор водорода, цена которого является доступной, регулирует следующие параметры:
Выбор прибора
Когда выбирается генератор водорода, цена модели обычно отражает ее возможности. Чем их больше, тем удобнее прибор в регулярном использовании. К наиболее важным параметрам относятся:
Существуют и другие параметры, на которые рекомендуется обратить внимание перед тем, как купить водородный генератор: цена устройства, производительность, степень очистки газа, стабильность давления, обводненность готового вещества, время выхода на режим, потребляемая мощность и габариты.
Обслуживание генераторов водорода
Современные устройства не требуют сложной пусконаладки или дорогостоящего обслуживания. Это универсальные приборы, которые удобно использовать на производствах в любой отрасли промышленности. Управление осуществляется через мини-клавиатуры, а результаты выводятся на ЖК-монитор.
Использование прибора позволяет полностью отказаться или существенно сократить объемы потребления баллонного H2 и повышает эффективность работы предприятий.
Как выбрать генератор водородной воды?
Что может быть сложного в выборе генератора водородной воды? Здесь важно учесть особенности устройства, изучить его основные функции и характеристики перед тем, как остановиться на конкретной модели.
Содержание
Что такое генератор водородной воды
Водородная вода — актуальный и полезный тренд для сторонников здорового образа жизни. От обычной питьевой ее отличает особый химический состав жидкости. В 200 7 году ученым из Японии удалось открыть удивительные свойства водорода: он работает как антиоксидант, подавляя активность свободных радикалов и сводя к минимуму оксидативный стресс. Регулярное употребление воды, обогащенной водородом, повышает иммунитет, помогает похудеть и улучшить общее самочувствие.
Получить ее можно разными способами: например, с помощью ионизатора воды или H2-таблеток. Но самым надежным и простым способом является генератор водородной воды. Механизм действия этого прибора основан на реакции электролиза. Благодаря воздействию электрического заряда в жидкости разрушаются межмолекулярные связи, после чего начинается высвобождение водорода. Итак, генератор — это аппарат для получения водородной воды, который насыщает жидкость молекулярным водородом (H2). Водородную воду пьют сразу, поскольку она не нуждается в дополнительной фильтрации.
Виды генераторов водородной воды для питья
На российском и зарубежном рынке можно найти различные приборы для получения воды, обогащенной водородом (H2). У каждого из них есть свои особенности, о которых стоит узнать до покупки.

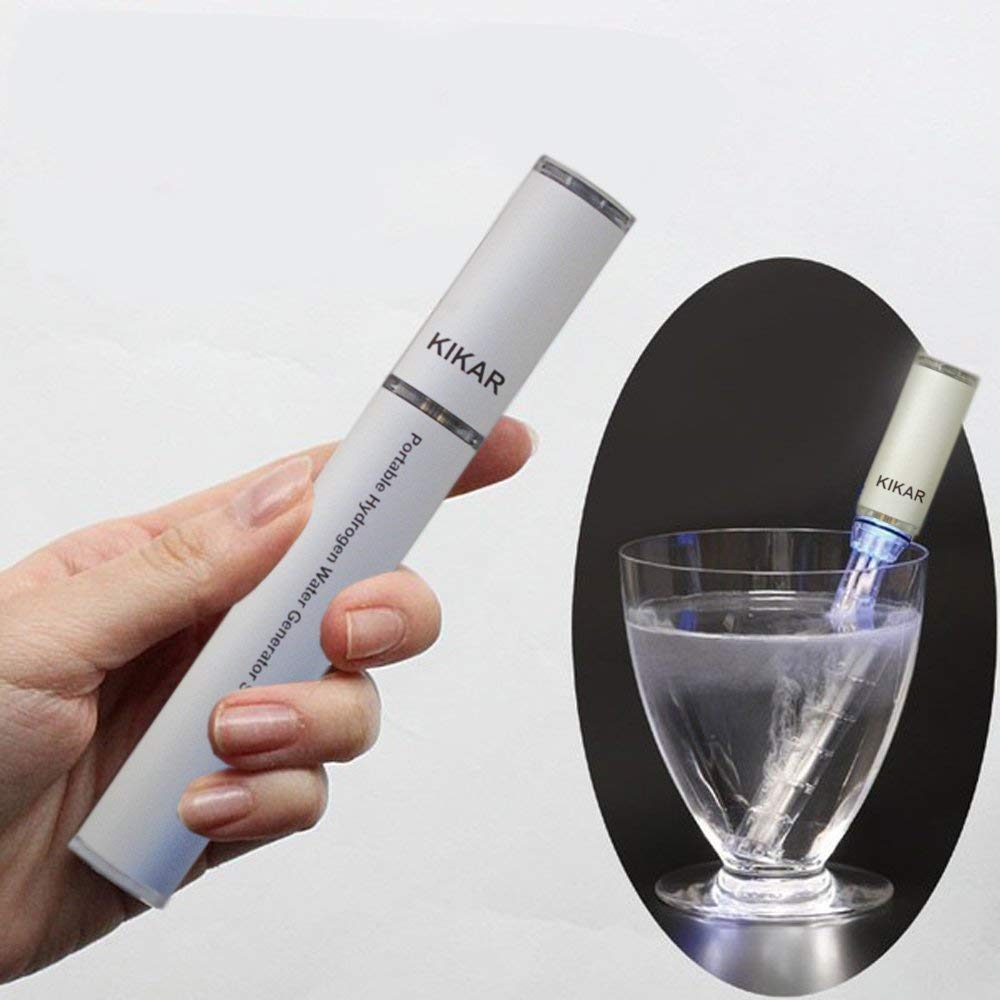

Карманные генераторы водородной воды
Самый компактный и простой в применении генератор. Ключевое его преимущество — миниатюрный размер. Он чуть больше хорошо знакомой всем шариковой ручки, поэтому его можно носить в косметичке или держать в рабочем столе. Чтобы воспользоваться им, необходимо налить в стакан питьевую воду, включить аппарат и установить таймер. Как правило, процесс обогащения Н2 занимает от 3 до 5 минут. Сразу после того, как прибор для водородной воды выключится, ее рекомендуется сразу выпить.
Существенным недостатком этого генератора является отсутствие SPE/PEM мембраны. А потому любому, кто его использует, придется следить за составом и качеством воды, чтобы в ней не было следов озона и хлора. А еще прибор нельзя применять с дистиллированной водой или водой, которая подвергалась фильтрации методом обратного осмоса. Чтобы использовать ее в аппарате необходимо добавить в воду несколько капель свежевыжатого лимонного сока. Главным преимуществом карманного прибора считается особенность определенных моделей, позволяющая электродам менять свою полярность через каждые полминуты. Это позволяет им долго сохранять первозданный вид.
Портативные генераторы водородной воды
Портативные генераторы водородной воды часто называют водородными бутылочками (встречаются также чашки и стаканы для обогащения H2). Это прибор для обогащения воды водородом со специальной емкостью для воды, которую называют тамблером. Он рассчитан на то, что им может пользоваться один человек или несколько людей. В портативные генераторы водородной воды встраиваются аккумуляторы, которые позволяют носить их с собой и всегда держать под рукой. Регулярно перечень производителей таких бутылочек расширяется: они признаны самыми актуальными приборами на современном рынке.
Как и при выборе других видов генераторов водородной воды, важно проверить оснащенность модели протонообменной мембраной. Она нужна для того, чтобы удалять озон, продукты распада хлора и другие токсины, появляющиеся во время процесса электролиза. Поскольку они крайне опасны для здоровья, протонообменные мембраны выполняют роль фильтров. Без качественной мембраны портативные генераторы по обогащению H2 нельзя назвать безопасными к применению. До некоторых пор эксклюзивное право на их производство принадлежало только американскому бренду DuPont. Но недавно мембраны стали выпускать и в Китае, где достаточный для этого опыт еще не накоплен.
Стационарные генераторы водородной воды
Стационарные генераторы водородной воды созданы для применения в условиях дома, клиники или офиса. Такие модели выпускаются в нескольких форматах.
Это стационарный водородный генератор в виде питьевого кувшина, объем которого намного больше, чем в небольших аппаратах. Он требует стабильного подключения к источнику электрического питания. А вот сам механизм его работы не имеет особенностей, которые отличали бы чайник от портативного устройства. Вы заливаете в него жидкость и затем включаете аппарат: через 3-7 минут в зависимости от концентрации H2 и выбранной модели генератора вода будет готова. Современные модели генераторов-кувшинов оснащают беспроводной зарядкой ради удобства использования.

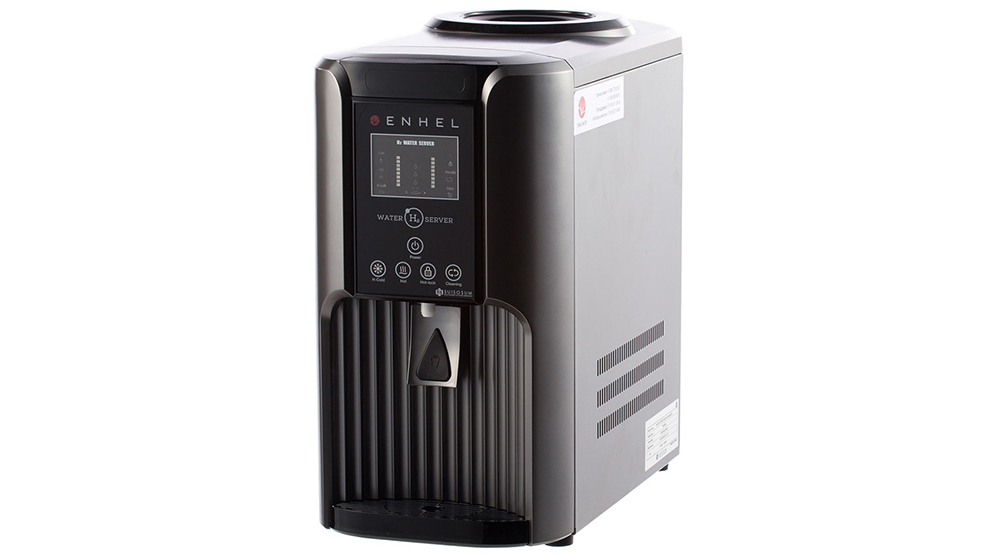

Стационарные генераторы в виде диспенсера
Это стационарные генераторы водородной воды, которые различаются объемом резервуара для воды и разными режимами обогащения H2. Их можно устанавливать на столе или прямо на полу, а еще обогащать с их помощью воду H2 за считанные секунды. Естественно, такому прибору необходимо стабильное подключение к электрической сети. В него интегрирована вместительная емкость для воды. Ее и нужно по мере расходования заполнять питьевой водой.
Стационарные генераторы, которые напрямую подключаются к водопроводу
Подобные стационарные генераторы, как правило, устанавливают под кухонную раковину или на рабочую поверхность — все зависит от удобства и дизайнерских предпочтений. Иногда в продаже также можно увидеть напольные модели: ими обычно пользуются в различных учреждениях. Часто этот вид генераторов водородной воды также оснащают функцией проточного кулера. Система фильтров, сквозь которую проходит водопроводная вода, очищает ее до питьевой.
В таких приборах совмещается сразу несколько функций: это лучший выбор для тех, кто хочет пользоваться всеми преимуществами активного водорода. С его помощью можно изготавливать воду, обогащенную H2, делать ингаляции водородной смесью и проводить водородные SPA-процедуры. Для этого необходимо использовать специальные съемные насадки.
Виды генераторов водородной воды для ингаляций (дыхательные генераторы водородной воды)
Один из способов транспортировки H2 в организм человека — водородные ингаляции. Их можно применять разово для быстрого восстановления рослее серьезных физических нагрузок или проводить курсами, чтобы добиться максимального и длительного результата. Для этой процедуры требуется аппарат для водородной воды, который позволит потреблять H2 в вид ингаляций. Выбор конкретной модели зависит от цели, которую вы преследуете.

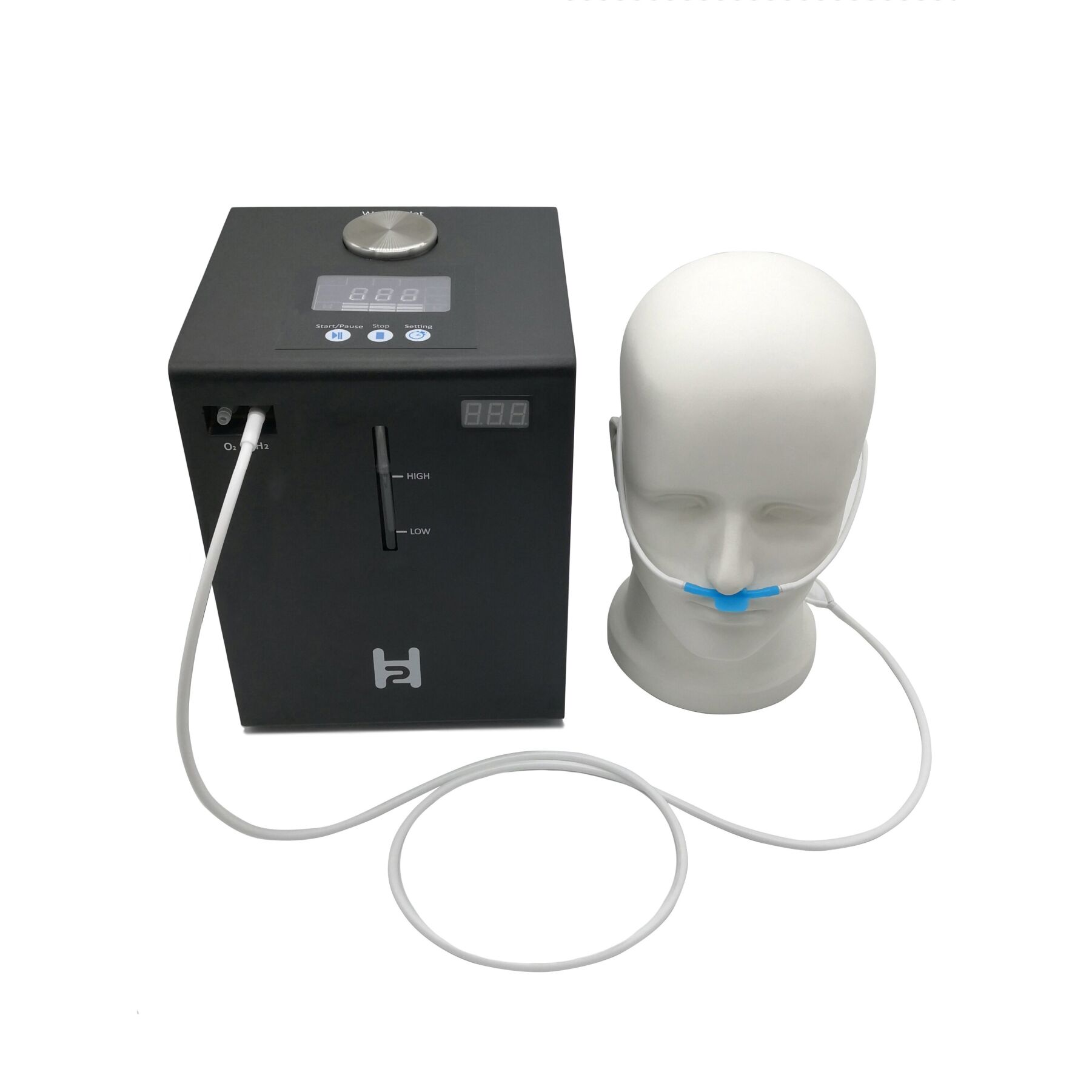

Портативные дыхательные генераторы водорода
Это такие виды генераторов водородной воды, к которым добавлена канюля для ингаляций. Зачастую такие изменения выполняются не на производстве аппаратов, а вручную продавцом. Результат такой модификации можно назвать неоднозначным. Дело в том, что для достижения терапевтического эффекта концентрация H2 должна составлять не менее 2-4% (превышение этого показателя может быть опасно, поэтому такие процедуры проводятся только под контролем врачей). Но портативные генераторы при ингаляции обеспечивают концентрацию водорода в 20 раз ниже необходимой.
Стационарные дыхательные генераторы водорода
С использованием стационарного дыхательного генератора вышеуказанных проблем не возникнет. Это куда более мощные аппараты, чем портативные генераторы, кустарно превращенные в ингаляторы. Чаще всего производитель таких стационарных приборов выдвигает повышенные требования относительно той воды, которая используется при ингаляциях. Потребуется использовать дистиллированную или даже деионизированную воду.
Генераторы водорода 3 в 1
Как и водородный аппарат для производства воды с аналогичной многофункциональностью, он решает сразу несколько задач. Такой прибор производит воду для питья, генерирует водородную смесь для ингалирования и даже может использоваться для принятия водородных ванн.
Особенности выбора генератора водородной воды
При выборе любого гаджета или бытового прибора вы ориентируетесь не только на его ценник, но и на основные характеристики. На какие именно стоит обратить внимание в данном случае?
Безопасность приборов для здоровья
Решая, какой генератор водородной воды лучше выбрать, не забывайте о том, что он должен быть безопасен для применения в пищевых целях. Любой аппарат для обогащения H2 должен соответствовать таким условиям:
Соблюдение всех этих пунктов необходимо из-за резко возросшего объема продаж и производства генераторов малоизвестных китайских компаний. Они применяют при сборке приборов сомнительные несертифицированные материалы, которые используют в технических, но не в пищевых целях. К слову, в Японии при производстве генераторов для обогащения воды водородом используются исключительно платиновые катализаторы. Все остальные материалы не должны контактировать с водой для питья.
Концентрация водорода в воде
Существует проверенный способ определить концентрацию активного водорода в воде. Для этого используется закон Генри-Дальтона, согласно которому при стабильной температуре растворимость газа в жидкости прямо пропорциональна давлению газа над раствором. На упаковке аппарата для обогащения жидкости H2 должно быть указано, что он производит минимум 1000 ppb активного водорода. Добиться еще большей концентрации водорода можно, повышая давление и используя стеклянную емкость объемом 250 мл. Тогда о повышенном давлении будет свидетельствовать характерный звк при открытии бутылочки.
В случае, если показатель давления чистого водорода составит 2 атм, то можно добиться концентрации в 3000 ppb водорода. Но здесь не обойтись без водородной помпы и специальной камеры, непроницаемой для H2. В бытовых генераторах воды такие высокие показатели наводят на определенные сомнения: скорее всего, такие показатели вызваны высоким содержанием примесей.

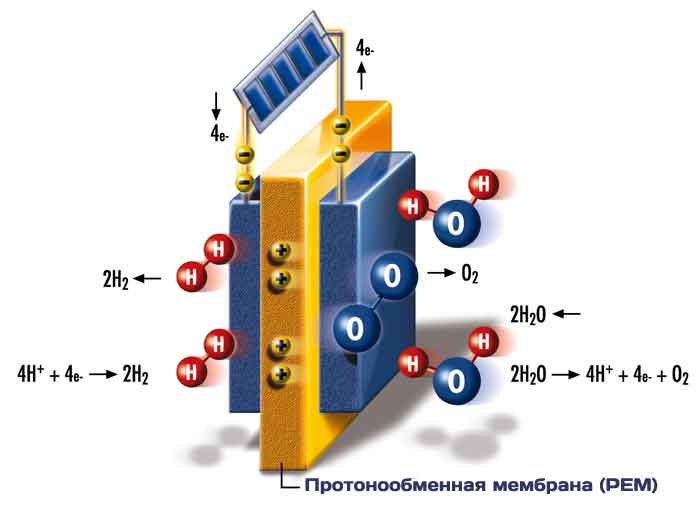

Наличие качественной протонообменной мембраны
Эффективный прибор как для домашнего, так и для клинической эксплуатации, должен одновременно обогащать жидкость H2 и удалять негативно воздействующие на здоровье остаточные продукты самого электролиза. В качественных генераторах для таких целей используется протонообменная мембрана (SPE/PEM мембрана). Именно она отделяет водород от крайне вредного хлора, а также других ядовитых газов, которые всегда образуются во время электролиза.
Мембрана — это твердый электролит, который дает возможность получить жидкость, не содержащую опасных для жизни примесей и солей. Нетоксичный материал для SPE/PEM мембран очень недешев. Низкокачественные протонообменные мембраны — токсичные подделки, производители которых уповают на эффект плацебо. Они либо не проявляют активности вообще, либо работают совсем недолго.
Качество электродов
Но важна не только протонообменная мембрана, но и электроды. В дешевых аппаратах ради экономии применяют недорогие составляющие, провоцирующие выделение токсинов при электролизе. В качественных генераторах применяется исключительно титан, с покрытием слоем натуральной платины. Слишком тонкое напыление этого металла, к сожалению, тоже делает водородный генератор крайне недолговечным.
Получается, что рекомендовать к выбору можно только те аппараты, в которых электроды созданы из титановой основы и платинового напыления. Важно, чтобы последнее проявляло устойчивость в ходе ежедневной эксплуатации. В противном случае, в жидкость, которую вы пьете, будут постоянно попадать опасные вещества.
Сменная конструкция
Особое значение в условиях регулярной эксплуатации генератора приобретает возможность заменять отдельные детали по мере износа. Ведь если аппарат лишен сменной конструкции, то вы не сможете долго им пользоваться. К примеру, каждый фильтр имеет строгое ограничение по количеству литров воды. Равно как и аккумулятор генератора рассчитан лишь на определенное количество зарядок. Если ремонтопригодность прибора сведена к нулю и запчасти в нем нельзя заменить, то тратить на него деньги не стоит.
Гарантийное и постгарантийное обслуживание
Срок службы протонообменной мембраны тоже ограничен: он зависит от жесткости той жидкости, что вы используете и частоты эксплуатации генератора. В таких условиях важно быть уверенным в том, что честный производитель предоставляет качественное гарантийное и постгарантийное обслуживание. Ознакомиться с правилами его проведения рекомендуется накануне покупки. Также как и поинтересоваться у продавца, куда обращаться в случае необходимости ремонта гаджета.
Объем емкости для воды
Внушительная вместимость генератора может быть необходима только в условиях офиса или клиники. Для повседневного применения куда удобнее использовать аппарат с небольшим объемом емкости. Желательно, чтобы в него помещалось столько жидкости, сколько вы обычно выпиваете за один раз. Обогащенную водородом воду врачи советуют пить сразу же после того, как вы ее изготовили. Ведь уже через 40 минут содержание полезного H2 в ней снижается вдвое.
Страна производитель генератора
Передовыми технологиями в области выпуска аппаратов для насыщения воды H2 обладают исключительно прогрессивные японские компании. Порой они используют мощности фабрик, которые расположены в Южной Корее, чтобы сделать ценник немного более демократичным, но качество генераторов от этого не страдает.
А вот китайские бренды часто выдают свой товар за тот, который якобы был произведен на территории России. Мембраны и электроды сомнительного качества стоят дешево, но экономить на своем здоровье ученые не рекомендуют. Какими заманчивыми бы не были обещания китайских производителей, доверять лучше тем, которые обосновались в Японии и Южной Корее.
Рекомендации по выбору
Выбирать современный генератор водородной воды нужно, критично оценивая свой образ жизни, состояние здоровья и режим питания. Если вы затрудняетесь с выбором или не знаете, какой аппарат подойдет лично вам, то вы всегда можете воспользоваться онлайн-помощью консультанта-менеджера на нашем сайте. Он расскажет все, что вы захотите узнать о водородных генераторах и поможет выбрать тот, который вас не разочарует. Тем более, что на нашем сайте представлены только высококачественные японские генераторы Enhel, созданные при участии великих ученых.
Как сделать генератор водорода в домашних условиях
Удорожание энергоносителей стимулирует поиск более эффективных и дешевых видов топлива, в том числе на бытовом уровне. Более всего умельцев–энтузиастов привлекает водород, чья теплотворная способность втрое превышает показатели метана (38.8 кВт против 13.8 с 1 кг вещества). Способ добычи в домашних условиях, казалось бы, известен – расщепление воды путем электролиза. В действительности проблема гораздо сложнее. Наша статья преследует 2 цели:
Краткая теоретическая часть
Водород, он же hydrogen, – первый элемент таблицы Менделеева – представляет собой легчайшее газообразное вещество, обладающее высокой химической активностью. При окислении (то бишь, горении) выделяет огромное количество теплоты, образуя обычную воду. Охарактеризуем свойства элемента, оформив их в виде тезисов:
Для справки. Ученые, впервые разделившие молекулу воды на hydrogen и oxygen, назвали смесь гремучим газом из-за склонности к взрыву. Впоследствии она получила название газа Брауна (по фамилии изобретателя) и стала обозначаться гипотетической формулой ННО.
Из вышесказанного напрашивается следующий вывод: 2 атома водорода легко соединяются с 1 атомом кислорода, а вот расстаются весьма неохотно. Химическая реакция окисления протекает с прямым выделением тепловой энергии в соответствии с формулой:
Здесь кроется важный момент, который пригодится нам в дальнейшем разборе полетов: hydrogen вступает в реакцию самопроизвольно от возгорания, а теплота выделяется напрямую. Чтобы разделить молекулу воды, энергию придется затратить:
Это формула электролитической реакции, характеризующая процесс расщепления воды путем подведения электричества. Как это реализовать на практике и сделать генератор водорода своими руками, рассмотрим далее.
Создание опытного образца
Чтобы вы поняли, с чем имеете дело, для начала предлагаем собрать простейший генератор по производству водорода с минимальными затратами. Конструкция самодельной установки изображена на схеме.
Из чего состоит примитивный электролизер:
Важный момент. Электролитическая водородная установка работает только от постоянного тока. Поэтому в качестве источника питания применяйте сетевой адаптер, автомобильное зарядное устройство или аккумулятор. Электрогенератор переменного тока не подойдет.
Принцип работы электролизера следующий:
Чтобы своими руками сделать показанную на схеме конструкцию генератора, потребуется 2 стеклянных бутылки с широкими горлышками и крышками, медицинская капельница и 2 десятка саморезов. Полный набор материалов продемонстрирован на фото.
Для запуска генератора водорода налейте в реактор подсоленную воду и включите источник питания. Начало реакции ознаменуется появлением пузырьков газа в обеих емкостях. Отрегулируйте напряжение до оптимального значения и подожгите газ Брауна, выходящий из иглы капельницы.
Второй важный момент. Слишком высокое напряжение подавать нельзя — электролит, нагревшийся до 65 °С и более, начнет интенсивно испаряться. Из-за большого количества водяного пара разжечь горелку не удастся. Подробности сборки и запуска импровизированного водородного генератора смотрите на видео:
О водородной ячейке Мейера
Если вы сделали и испытали вышеописанную конструкцию, то по горению пламени на конце иглы наверняка заметили, что производительность установки чрезвычайно низкая. Чтобы получить больше гремучего газа, нужно изготовить более серьезное устройство, называемое ячейкой Стэнли Мейера в честь изобретателя.
Принцип действия ячейки тоже основан на электролизе, только анод и катод выполнены в виде трубок, вставляющихся одна в другую. Напряжение подается от генератора импульсов через две резонансные катушки, что позволяет снизить потребляемый ток и увеличить производительность водородного генератора. Электронная схема устройства представлена на рисунке:
Примечание. Подробно о работе схемы рассказывается на ресурсе http://www.meanders.ru/meiers8.shtml.
Для изготовления ячейки Мейера потребуется:
Нержавеющие трубки крепятся к основанию из диэлектрика, к ним припаиваются провода, подключаемые к генератору. Ячейка состоит из 9 или 11 трубок, помещенных в пластиковый либо плексигласовый корпус, как показано на фото.
Под ячейку Мейера можно приспособить готовый пластиковый корпус от обычного водопроводного фильтра
Соединение элементов производится по всем известной в интернете схеме, куда входит электронный блок, ячейка Мейера и гидрозатвор (техническое название – бабблер). В целях безопасности система снабжена датчиками критического давления и уровня воды. По отзывам домашних умельцев, подобная водородная установка потребляет ток порядка 1 ампера при напряжении 12 В и обладает достаточной производительностью, хотя точные цифры отсутствуют.
Принципиальная схема включения электролизера
Реактор из пластин
Высокопроизводительный генератор водорода, способный обеспечить работу газовой горелки, выполняется из нержавеющих пластин размером 15 х 10 см, количество – от 30 до 70 шт. В них просверливаются отверстия под стягивающие шпильки, а в углу выпиливается клемма для присоединения провода.
Кроме листовой нержавейки марки 316 понадобится купить:
Пластины нужно собрать в единый блок, изолировав друг от друга резиновыми прокладками с вырезанной серединой, как показано на чертеже. Получившийся реактор плотно стянуть шпильками и подключить к патрубкам с электролитом. Последний поступает из отдельной емкости, снабженной крышкой и запорной арматурой.
Примечание. Мы рассказываем, как сделать электролизер проточного (сухого) типа. Реактор с погружными пластинами изготовить проще – резиновые прокладки ставить не нужно, а собранный блок опускается в герметичную емкость с электролитом.
Последующая сборка генератора, производящего водород, выполняется по той же схеме, но с отличиями:
Для питания реактора проще всего задействовать сварочный инвертор, электронные схемы собирать не нужно. Как устроен самодельный генератор газа Брауна, расскажет домашний мастер в своем видео:
Выгодно ли получать водород в домашних условиях
Ответ на данный вопрос зависит от сферы применения кислородно-водородной смеси. Все чертежи и схемы, публикуемые различными интернет-ресурсами, рассчитаны на выделение газа HHO для следующих целей:
Главная проблема, перечеркивающая все преимущества водородного топлива: затраты электричества на выделение чистого вещества превышают количество энергии, получаемое от его сжигания. Что бы ни утверждали приверженцы утопичных теорий, максимальный КПД электролизера достигает 50%. Это значит, что на 1 кВт полученной теплоты затрачивается 2 кВт электроэнергии. Выгода – нулевая, даже отрицательная.
Вспомним, что мы писали в первом разделе. Hydrogen – весьма активный элемент и реагирует с кислородом самостоятельно, выделяя уйму тепла. Пытаясь разделить устойчивую молекулу воды, мы не можем подвести энергию непосредственно к атомам. Расщепление производится за счет электричества, половина которого рассеивается на подогрев электродов, воды, обмоток трансформаторов и так далее.
Важная справочная информация. Удельная теплота сгорания водорода втрое выше, чем у метана, но – по массе. Если сравнивать их по объему, то при сжигании 1 м³ гидрогена выделится всего 3.6 кВт тепловой энергии против 11 кВт у метана. Ведь водород – легчайший химический элемент.
Теперь рассмотрим гремучий газ, полученный электролизом в самодельном водородном генераторе, как топливо для вышеперечисленных нужд:
Для справки. Чтобы сжигать гидроген в отопительном котле, придется основательно переработать конструкцию, поскольку водородная горелка способна расплавить любую сталь.
Заключение
Гидроген в составе газа ННО, полученный из самодельного водородного генератора, пригодится для двух целей: экспериментов и газосварки. Даже если отбросить низкий КПД электролизера и затраты на его сборку вместе с потребляемым электричеством, на обогрев здания попросту не хватит производительности. Это касается и бензинового двигателя легковой машины.
