Кран на байпасе для чего
Кран на байпасе. Можно ли его ставить?
Байпас — боковая труба или обвод, служащий для нормальной работы теплоносителя в обход обогревательных приборов, установленных в изолированной квартире. Один конец подключается к отводу горячей воды, другой к вводу теплоносителя. Байпас позволяет заменять радиаторы во время отопительного сезона в комнатах, проводить техническое обслуживание отопительных приборов и не только. Очень часто на байпас свят кран, что вызывает противоречивые споры. Можно это делать или нет, разберемся в статье.
Три вида байпасов
Существует три вида байпасов:
Последний вариант устанавливается в обвязке с насосом. Обычно автоматику используют при циркулирование теплового носителя по контуру. Насос, работающий от электричества, позволяет увеличить скорость движения потока, что способствует снижению теплопотерь. Чаще всего такую систему используют в частных домах или при подключении теплого пола к системе отопление в многоквартирных домах. В случае отключения электроэнергии поток теплоносителя проходит через обвод. Крыльчатка ограничивает поток движения воды. Поставляется на рынок в двух вариациях: инжекторный и клапанный. Самый большой недостаток автоматического байпаса: при содержании в воде накипи, окалины, ржавчины и других загрязняющих элементов, быстро выходит из строя. Обвод обязательно устанавливается в однотрубную систему, если необходимо сделать коллекторную разводку, перемычка позволяет разделить потоки на две части, обеспечив оба радиатора теплоносителем в равных пропорциях. При горизонтальной разводке, байпас устанавливается параллельно основной магистрали ниже обычный развод. При монтаже стандартных труб на три четверти дюйма, рекомендуется устанавливать байпас на одну вторую. При этом трубы входящего и исходящего потока теплоносителя должны иметь диаметр 1 дюйм.
Схема подключения
Стандартная схема подключения байпаса в квартире выглядит следующим образом:
В этом кратком описании мы рассмотрим схему работы радиатора с байпасом. На вход и выход из радиатора монтируются два вентиля. Теплоноситель подается снизу или сверху. Для большинства систем отопления верен второй вариант. При подаче горячей воды сверху, жидкость доходит до байпаса и разделяется на два потока. Теплоноситель направляется в секции отопительного прибора, разогревая его. Другой поток по отводной трубке — байпасу, минуя радиатор, уходит вниз, и дальше продолжает свое движение по стояку. Вентиль, установленной на входе радиатора, позволяет управлять потоком, увеличивая или уменьшая подачу теплоносителя. Снизу на радиатор устанавливается запорный вентиль, позволяющий отводить тепло. Во время отопительного сезона отводной кран открывается до упора.
Почему устанавливают байпас
Через дополнительную трубку, связующую входящие и исходящие потоки, проходит больше горячей воды, соответственно меньшее ее количество попадает в радиатор. Это нормально и полностью соответствует жилищно-эксплуатационным нормам, если обеспечена хорошая циркуляция горячей воды и соблюдается нормативы по нагреву помещения. На практике, в многоквартирных домах на верхних и нижних этажах (зависит от типа подачи теплоносителя), наблюдается значительное снижение температуры в батареях из-за естественного остывания теплоносителя. Дополнительные потери через байпас в таком случае оказывают влияние на скорость нагрева помещения. Поставляемая в квартиру из общей системы горячая вода, как правило, плохо циркулирует из-за накопившейся ржавчины и накипи. В некоторых случаях осуществляется неправильная инсталляция труб, с зауженным диаметра входного потока.
Какие проблемы решает кран на байпасе
Учитывая стоимость работ, не имеет смысла демонтировать байпас. Решить проблему со снижением теплопроводности поможет установка дополнительного вентиля. После закрытия крана на обводной трубе, весь теплоноситель попадает в радиатор, в результате максимальное количество тепла проходит через обогревательный прибор. Если на улице потеплело или температура воды в радиаторе слишком высокая, кран на байпасе можно снова открыть, и тогда в квартире станет чуть прохладнее.
Конструкция вентиля
Стандартный вентиль три четверти дюйма рассчитана на то, чтобы обеспечивать приемлемый напор и скорость потока теплоносителя для одного радиатора. Если взять трубу стандартного размера и сравнить ее с диаметром вентиля, можно увидеть значительное сужение диаметра последнего. Кран с меньшим диаметром устанавливается для увеличения давления. Суженое отверстие мешает нормальной циркуляции теплоносителя, нарушая при этом теплоснабжение на одном или нескольких стояках. Небольшой сужение диаметра приведет к тому, что у всех соседей температура в помещениях понизится. К тому же в соседних комнатах квартиры батареи начнут остывать быстрее.
Об ответственности за установку вентиля на байпасе
Получив десяток жалоб, представителя жилищно-эксплуатационной службы придут с проверкой, и быстро обнаружат проблему. Собственника квартиры обяжут устранить неполадки в системе за свой счет. Вполне возможно, что вина за низкую температуру в батареях лежит на самой ЖЭКе или компании, обеспечивающей технический ремонт. Но все обвинения будут направлены в сторону человека, установившего кран на байпасе, нарушающий тепловой баланс. Если несколько человек установят такие краны, это приведет к отопительному коллапсу. Пострадать может весь дом. Конструкция некоторых многоэтажных домов предполагает следующие: теплоноситель может подниматься в одном стояке, проходить по техническому этажу, и опускаться в другом, таким образом, непрерывно циркулируя. Поставив заслон в одной точке системы, жилец нарушает тепловой баланс сразу в двух стояках. Другой стояк вполне может находиться в той же квартире. В результате получится следующая ситуация: одна батарея, расположенная в гостиной, греет лучше, другая, находящаяся в соседней комнате или на кухню, хуже.
Вывод
Установка крана на байпас крайне не рекомендуется, небольшой приток тепла к одному радиатору вызовет снижение мощности теплоносителя в одном или нескольких строках. Такой дисбаланс принесет дискомфорт вам и вашим соседям.
Альтернативные способы повысить температуру
Самым верным решением является увеличение количества секций радиатора. Чем длиннее прибор отопления, тем больше объем тепла он сможет отдать в помещение. Второй способ: вентиляторы, установленные на входе в батарею теплового потока, заменить стандартными шаровыми кранами. Шаровые краны позволяют проходить всему потолку воды без ограничения. К сожалению, с помощи такого крана нельзя делать регулировку потока теплоносителя. Плюсом является хорошая циркуляция воды во всех направлениях. Еще один минус шаровых кранов, эффект прилипания внутренних частей. После длительного простое кран перестаёт перекрывать поток воды. Шаровые краны требуют периодического технического обслуживания. Их необходимо периодически открывать и закрывать.
Как решить проблему без вентиля на байпасе
Чтобы байпас не отбирал драгоценное тепло, нужно установить переходную трубку с диаметром меньшим, чем входная и выходная труба. Жидкость всегда идет по пути наименьшего сопротивления, чем ниже диаметр трубы, тем давление больше и наоборот. Вода, попадающая в квартиру, сразу же разделяется на два потока, первый уходит вниз, второй проходит через батарею. Поэтому правилами использования тепловых приборов рекомендуется установить диаметр перемычки на одну единицу меньше, чем у прямоточной трубы. Например, если диаметр трубы 1 дюйм, необходимо установить перемычку на три четверти. Это позволит избавиться от эффекта слишком горячих первых и довольно холодных последних секций радиатора. Поскольку в водоотвод жидкость двигается с некоторым сопротивлением, усиливается давление на вход в батареи, и все секции получают равное количество тепла. Зауженные байпаса предусмотрено нормами, у местного ТСЖ или ЖСК претензий не будет претензии.
Что делать, если вентиль на байпас уже установлен
В таком случае остается только два варианта: держать его все время в открытом состоянии, в таком случае нет никакой разницы, установлен он или нет; Заменить краны на исходящие и входящие потоки шаровыми.
Можно ли демонтировать байпас?
Перемычку между двумя трубами не рекомендуется убирать. В нормативах строительства жилых помещений еще в семидесятых годах было принято решение устанавливать такие перемычки для батарей центрального отопления. Байпас помогает обеспечить беспрепятственное движение теплоносителя через вашу квартиру вне зависимости от того, поступает в радиатор тепло или нет. Зачем это нужно: без перекрытия батареи нет возможности предотвратить утечку. В случае затора обогревательного прибора придется отключать систему и оставить без теплоносителя целый стояк или два.
Что такое байпас и зачем его устанавливать в систему отопления
Байпасом называется перемычка, устанавливаемая на тепловой трассе параллельно основной линии. Эта незамысловатая деталь в виде куска трубы помогает решать разноплановые задачи и потому считается важным элементом любой схемы. Для чего нужен байпас в системе отопления квартиры и частного дома, подробно описывается в нашем материале.
Варианты установки байпаса
Когда мы определили, что такое байпасная линия, рассмотрим вопрос, зачем она нужна и где устанавливается. В зависимости от решаемой задачи элемент принимает вид обводного трубопровода либо прямого участка, соединяющего подающую магистраль с обратной.
Справка. Английское слово bypass в буквальном переводе означает «обход», «перепуск».
Существует несколько вариантов установки байпасов в системах отопления:
В многоквартирных домах, где полотенцесушители подключены к общему стояку горячего водопровода, тоже применяется байпасная линия, действующая по аналогии с радиаторной (пункт 1 перечня). Для чего она там нужна, мы расскажем далее.
Трубы полотенцесушителей имеют большой диаметр и пропускную способность, перемычка нужна только для удобного снятия змеевика
Первые два варианта хорошо знакомы владельцам частных домов и квартир. К сожалению, некоторые хозяева, считающие себя крупными специалистами, «усовершенствуют» байпасы либо ставят перемычки там, где они мешают нормальной работе системы отопления. Случайные и намеренные ошибки мы также рассмотрим.
Радиаторные перемычки однотрубной схемы
В большинстве многоэтажных зданий советской постройки отопление организовано с помощью однотрубных вертикальных стояков, проходящих через все квартиры. Принцип работы схемы заключается в распределении теплоносителя по батареям на 5—16 этажах за счет большой скорости протока и повышенного давления.
Для справки. Старые чугунные батареи и стальные ребристые конвекторы отличались большими диаметрами внутренних каналов, чье подключение к стояку проектировалось без всяких байпасов. Мы ведем речь о приборах нового поколения с высокой теплоотдачей и меньшей пропускной способностью.
Заметьте, радиаторы подключены к единственной магистрали обеими подводками, между которыми врезан байпас. Трубная перемычка специально смещена в сторону от оси стояка, иначе вода не затечет в батарею, а двинется по прямому пути вниз либо вверх в зависимости от направления подачи. В идеале схема функционирует так:
Примечание. Подобные схемы встречаются в двухэтажных частных домах. И хотя вертикальный стояк снабжает всего пару радиаторов, на верхнем обогревателе желательно ставить байпас, поскольку производительность бытового циркуляционного насоса гораздо ниже, чем у промышленного «собрата».
Если убрать прямую байпасную линию, то весь объем воды протечет через отопительный прибор и остынет на 1—3 °С. Из-за большой разницы температур каждая последующая квартира получит значительно меньше тепла. В комнате с последним радиатором станет холодно, как в собачьей будке.
Вот почему при вертикальной однотрубной схеме незамысловатый кусок трубы на батарее играет важную роль. В двухтрубных разводках горячий и остывший теплоноситель идет по разным магистралям, поэтому байпас не требуется.
Здесь роль обводной линии играет сам раздающий трубопровод
В загородных домах малая производительность циркуляционного насоса компенсируется увеличением диаметра и пропускной способности трубопроводов. Так сделано в горизонтальной однотрубной системе, изображенной на фото. Байпасом выступает основная линия, где протекает примерно 2/3 теплоносителя, а третья часть попадает в батареи.
Обводная линия циркуляционного насоса
В большинстве современных систем водяного отопления насосный агрегат врезается прямо в подающий либо обратный трубопровод, что подробно описывается в другой публикации. Устанавливать байпас в данном случае не нужно:
Единственный случай, когда нужно сделать байпасную ветку для циркуляционного насоса, – самотечная отопительная система. Во-первых, агрегат с патрубками подключения DN 25—32 нельзя врезать в трубу Ø50 мм, применяемую в гравитационной тепловой сети частных жилищ. Такое сужение диаметра остановит любой самотек.
Во-вторых, теплоснабжение должно работать по универсальной схеме. Основной режим – принудительный от насоса, в случае отключения электричества – переход на естественный самотек теплоносителя за счет конвекции. Чтобы организовать такую работу отопления, насосный агрегат необходимо установить на байпас.
Практикуется 2 способа монтажа данного узла:
В первом варианте переход на самотечный режим производится вручную. Когда подача электроэнергии прекратилась, кто-то из домочадцев должен пойти в котельную и открыть большой кран на прямом участке. Иначе без циркуляции воды котел прекратит нагрев, здание выстынет и вы замерзнете.
Во втором случае после отключения энергии откроется автоматический обратный клапан, находящийся в закрытом положении во время работы насоса. Но не все так радужно, как кажется на первый взгляд:
Конструкция U-образного готового узла с неразборным клапаном
Отсюда вывод: не устанавливайте готовые автоматические байпасы с клапаном и насосом. Лучше своими руками соберите узел с отсекающим краном. Ощутимо выхолаживаться дом начнет через 30—40 минут после отключения, чего вполне достаточно для открытия основной магистрали.
Резиновый шарик свободно перекатывается внутри камеры и закрывает проход под напором воды
Вариант второй: смонтируйте байпасный узел из отдельных деталей, применив латунный обратный клапан со свободным резиновым шариком, не придавленным пружиной. Как выглядит такой элемент, смотрите на фото и в видеосюжете:
Смешивающие узлы
Эти элементы систем отопления состоят из трехходового термостатического клапана и байпаса, связывающего обратный трубопровод с подачей. Суть такова: байпасная ветка помогает собрать в камере клапана теплоноситель из двух магистралей, а на выходе получить воду требуемой температуры.
Принцип спешивания с применением перемычки и 3-ходового крана используется на различных участках отопительной сети:
Для справки. Сфера применения узлов подмеса довольно широка. Регулируемое понижение температуры воды путем перемешивания используется в агрегатах воздушного отопления (калориферах) и прочих климатических установках.
Показанный на схеме байпас с трехходовым краном, образующий малый контур циркуляции, предохраняет твердотопливный котел от выделения конденсата на этапе разогрева. Алгоритм процесса выглядит так:
В обвязке ТТ-котлов с чугунным теплообменником байпасный узел подмешивания играет роль элемента безопасности. Ситуация: обогрев работает на всю катушку, дрова пылают, и вдруг гаснет свет. Если нет подстраховки в виде ИБП либо электрогенератора, а подача энергии возобновляется спустя 30 минут, вода в батареях успевает остыть.
Разгрузочная линия с перепускным клапаном встречается на заводских коллекторах не всегда, но она продлевает срок службы насоса
Заметьте, что в течение получаса котел остыть не успеет – топка полна жара и дров. Стоит включиться насосу, как холодный теплоноситель нагнетается в котловую рубашку и от температурного шока чугунная секция лопается. Поэтому без байпаса в данном случае не обойтись.
Аналогичный принцип смешивания посредством перемычки и клапана задействован в распределительной гребенке теплых полов. Когда температура в греющих контурах достигла нормы (35—45 °С), 3-ходовой кран закрывает сторону подачи от котла, а насос гоняет теплоноситель через байпас по внутреннему кольцу.
Примечание. На случай если автоматически регулируемые контуры дружно закроются, гребенка оснащается разгрузочным байпасом. Благодаря ему насос «крутит» воду по двум коллекторам, а не перемешивает внутри себя, что снижает ресурс агрегата.
Применение соединительной перемычки в обвязке буферной емкости идентично предыдущим вариантам и показано на схеме.
При обвязке буферной емкости с твердотопливным котлом применяется 2 байпаса
Ошибки при монтаже
Некоторые домашние, а точнее, квартирные умельцы при замене старых чугунных радиаторов на новые алюминиевые преднамеренно допускают две тупые ошибки:
Сразу оговоримся, что подобный монтаж в частном доме ошибкой не считается: там вы проживаете единолично и сами распоряжаетесь отоплением. В «многоэтажке» такие действия вредят соседям, поскольку вы разбалансируете систему и отбираете большее количество тепла. Значит, смежные квартиры получают меньше. Как это происходит, смотрите на видео:
Вместо дальнейшего перечисления ошибок, предлагаем ознакомиться с рекомендациями, как правильно устанавливать байпас своими силами:
Пункт №3 требует пояснения. У 3-ходовых кранов один патрубок всегда открыт – тот, откуда выходит результирующая смесь. С той же стороны ставится насос. Если агрегат расположить на любом входном патрубке, то дальнейшие события пойдут по одному из двух сценариев: прекратится циркуляция либо теплоноситель пойдет через байпас, замкнется в котловом контуре и не попадет в радиаторы.
В заключение кратко о ГВС
Поскольку все основные выводы мы сделали по ходу описания, дополним информационную картину установкой байпаса на полотенцесушитель. Это единственный случай, когда кусок трубы ставится только для удобства обслуживания или замены обогревателя. На теплоотдачу элемент практически не влияет благодаря скорости течения и давлению в водопроводе. Принцип действия аналогичен работе байпаса на батареях отопления, только здесь мы распределяем горячую воду.
Кран на байпасе по закону

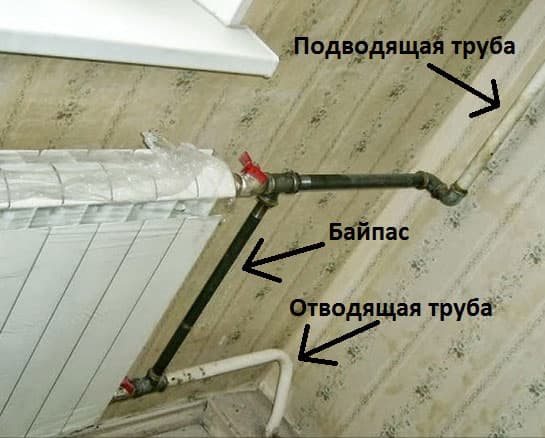

Байпас (перемычка на батарее отопления) – это труба, которая соединяет подводящую и отводящую трубы радиатора. Далее рассмотрим, для чего нужен байпас для отопления.
Как правило, в многоквартирных домах используется однотрубная система отопления. Обычно горячая вода идет по стояку вверх, а затем вниз, проходя через отопительные батареи. То есть сначала теплоноситель попадает в радиаторы верхних этажей, а затем на нижние этажи. Есть дома, где теплоноситель движется в противоположном направлении (снизу вверх) – но суть системы не меняется. Главная особенность однотрубной системы в том что, батарея в вашей квартире напрямую связана с батареей в квартире снизу и сверху. Возникает вопрос: что будет, если кто-то перекроет батарею – все соседи по стояку останутся без тепла? Так и будет, если на батарее отопления не установлен байпас (перемычка). Если же байпас есть, теплоноситель пойдет по нему дальше, минуя перекрытую батарею.
Таким образом, байпас нужен, чтобы:
В каких случаях перемычка не нужна?
Если на батарее нет крана, с помощью которого ее можно перекрыть – тогда байпас на радиаторе отопления не нужен. Ведь возможности перекрыть батарею без отключения стояка все равно нет.
В коттеджах и некоторых новостройках встречается двухтрубная система отопления. В этом случае каждый радиатор независимо подключается к двум трубам – подающей и обратной. Перемычка при такой схеме не используется, так как батареи не зависят друг от друга. Температура в двухтрубных системах обычно регулируется автоматически.
Правила установки байпаса в системе отопления
Желательно, чтобы установкой байпаса на батарею отопления занялись специалисты. Они смонтируют все оборудование по установленным правилам и стандартам, осуществят опрессовку системы, проверят на дефекты. Но если возникла ситуация, когда поставить перемычку нужно самостоятельно, воспользуйтесь рядом правил, которые помогут это сделать.
Из каких материалов должен быть сделан байпас?
Перемычка на батарею отопления должна быть сделана из того же материала, что и сами трубы. Это значит, что для полипропиленовых труб используется полипропиленовая перемычка. Если трубы отопления из металла – байпас должен быть металлическим.
Можно ли ставить на байпас кран?
Некоторые жильцы многоквартирных домов ставят на перемычку кран, желая увеличить возможности регулирования температуры. Однако в случае многоквартирного дома это серьезное нарушение. Вентиль может мешать току жидкости и нарушить ее правильную циркуляцию во всем стояке.
Даже при наличии вентиля батарея не нагреется сильнее. И вместо того, чтобы улучшить микроклимат в квартире, вы можете перекрыть кран на байпасе и забыть про него. В результате придется иметь дело с соседями из замерзших квартир.
Давайте разберёмся, можно ли устанавливать кран на байпас при обвязке отопительного радиатора в многоквартирных домах.
Посмотрим вкратце, как работает радиатор с байпасом. Некоторые называют его третьей деталью.
На входе перед радиатором, как правило, устанавливаются вентиля.
Подача теплоносителя может происходить как снизу, так и сверху. Рассмотрим вариант, когда теплоноситель подаётся сверху, доходит до радиатора с байпасом и делится на два потока.
Одна часть теплоносителя попадает в радиатор и заставляет его разогреваться, а другая часть проходит мимо радиатора по байпасу и движется дальше по стояку. С помощью вентиля, который установлен на входе перед радиатором, мы можем управлять потоком теплоносителя и тем самым прибавлять или убавлять мощность радиатора.
На обратке установлен запорный вентиль.
При отопительном сезоне он, как правило, открыт полностью. Самое интересное, что через байпас проходит больше теплоносителя, чем попадает в радиатор, и это считается нормой при хорошей циркуляции и нормальной температуре теплоносителя.
К сожалению, не у всех всё устроено идеально. У кого-то теплоноситель приходит по стояку уже полуостывший, у кого-то циркуляция плохая, поэтому многие монтажники либо сами хозяева квартир принимают решение установить кран на байпас.
Некоторые устанавливают его просто на всякий случай, а некоторые точно знают, что будут закрывать этот кран. Закрыв кран на байпасе, мы заставляем весь теплоноситель, поступающий через стояк, пройти через радиатор.
Таким образом, мы как бы стараемся максимально выжать тепло из теплоносителя, который проходит через наш радиатор. Но перед тем, как попасть в радиатор, теплоноситель проходит через вентиль.
Конструкция вентиля рассчитана таким образом, чтобы обеспечить поток теплоносителя только на один радиатор. Если мы заглянем в трубу, например, 3/4 дюйма, по которой поступает теплоноситель в радиатор, и сравним с вентилем, то невооружённым глазом увидим, что на вентиле идёт очень сильное заужение.
Если мы посмотрим вентиль в разрезе, то чётко увидим, через какое маленькое отверстие нужно пройти теплоносителю, чтобы попасть в радиатор.
А теперь представьте себе многоэтажный дом. Закрыв кран на байпасе, вы заставляете весь теплоноситель пройти через вентиль, который может обеспечить поток теплоносителя только на один радиатор.
Да, в этом случае ваш радиатор, конечно, будет греть чуть лучше, но имейте в виду, что при этом вы нарушаете циркуляцию всего стояка от первого до последнего этажа. У всех ваших соседей радиаторы станут греть хуже.
Конечно же, пойдут жалобы, и рано или поздно, когда к вам придут с проверкой, заставят всё переделать за свой счёт. При этом вас могут ещё сделать виновным во всех бедах и недостатках системы отопления вашего дома. Кстати, некоторые соседи, у которых радиатор стал греть хуже, тоже решат установить кран на байпас.
Таким образом, вы коллективными усилиями окончательно добьёте систему, которая и так работает не очень хорошо. При этом радиаторы станут греть ещё хуже, в том числе и у вас. Если вы всё-таки надеетесь, что вы испортите погоду только своим соседям, то вы ошибаетесь. В некоторых домах система отопления устроена таким образом, что по одному стояку теплоноситель поднимается, а по другому стояку спускается вниз.
На том стояке, где поднимается теплоноситель, тоже установлены радиаторы. Таким образом, вы нарушаете циркуляцию не только на своём стояке, но и на другом, и радиатор, который стал греть хуже на втором стояке, может оказаться установленным в вашей спальне.
Отсюда делаем вывод, что кран на байпас лучше всё-таки не устанавливать.
Что делать, если вы решили поменять радиаторы в своей квартире, и у вас есть подозрение, что система отопления в вашем доме работает не идеально? Во-первых, устанавливайте радиаторы с хорошим запасом мощности, во-вторых, при обвязке радиатора вместо вентилей лучше установить обычные шаровые краны. Если мы посмотрим кран вблизи, то увидим, что при открытом кране у нас практически нет никакого заужения.
Единственный недостаток – мы уже не сможем, как на вентиле, регулировать поток теплоносителя и мощность радиатора. При установке шаровых кранов на радиатор мы обеспечиваем хороший проток и циркуляцию теплоносителя через наш радиатор.
Дополнительно можно ещё перестраховаться и сделать байпас на один диаметр меньше, основной трубы.
После этого радиатор, скорее всего, будет греть достаточно хорошо, и уже не будет необходимости устанавливать кран на байпас. Но если вы всё-таки решили его установить, можно это делать только в случае, если вы подключаете радиатор с помощью полнопроходных нормальных шаровых кранов.
В этом случае при закрытии крана на байпасе вы будете обеспечивать нормальный проток теплоносителя через радиатор без всякого заужения, и циркуляция на стояке тоже будет нормальной.
Посоветуйте то же самое сделать соседям – и тепла хватит всем, все будут довольны!
Надеемся, данные советы оказались для вас полезными, и вы нашли в них для себя много ценной информации.
